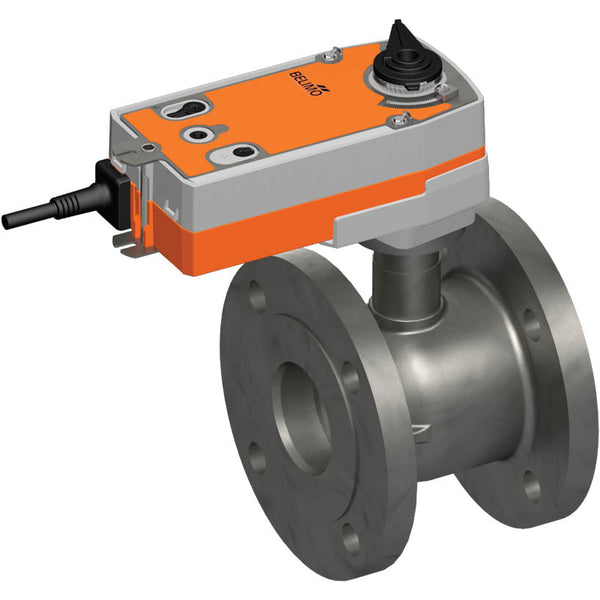

Belimo Válvula Modulante DN80 Brida Kvs100 24-125VDC/24-240VAC Prueba De Fallos NO 75s 2-Punto 20Nm IP54 SPDT R6080W100-S8/SRFA-S2-5-O

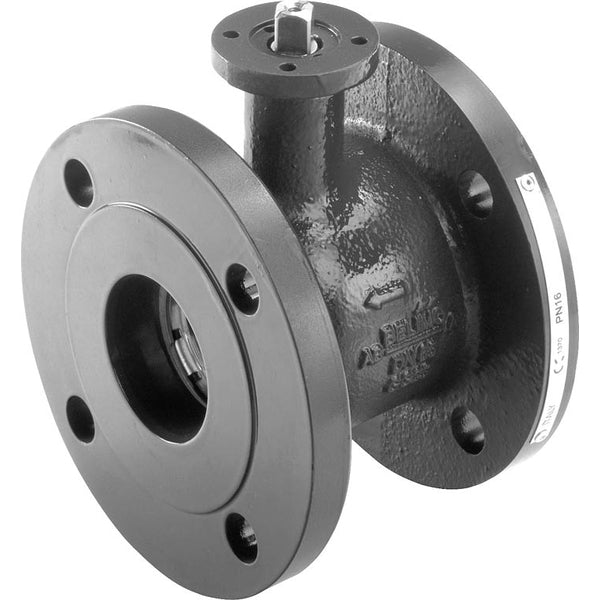

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de hierro fundido y junta de EPDM. El diámetro interior de la válvula es DN 80 y el tamaño de la brida es DN 80. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 4 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 100 m3/h, equivalente a un valor Cv de 115,7 gpm. El actuador requiere una tensión de alimentación de 24-125 V CC / 24-240 V CA. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 75 segundos. El actuador puede montarse en la válvula mediante la brida ISO 5211. El actuador tiene un grado de protección IP54. El actuador está equipado con una función de seguridad (NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

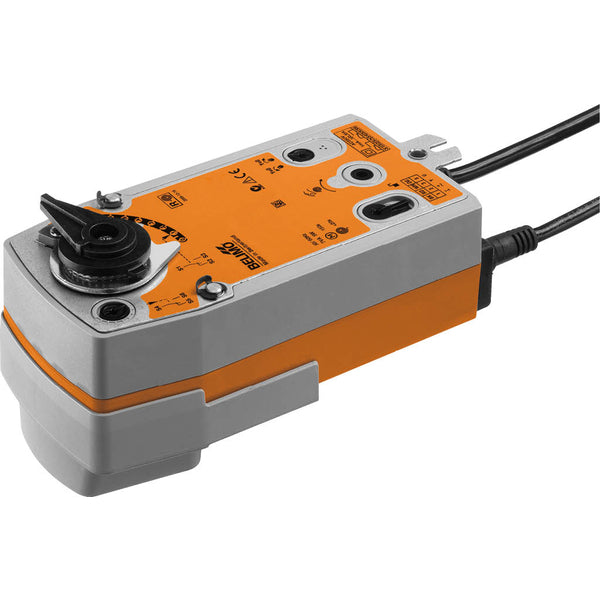

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula rotativa o de mariposa con una brida de montaje. La orientación de montaje con respecto a la válvula puede seleccionarse en incrementos de 90°. El actuador está equipado con un módulo de alimentación universal que puede utilizar tensiones de alimentación de CA 24-240 V y CC 24-125 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
