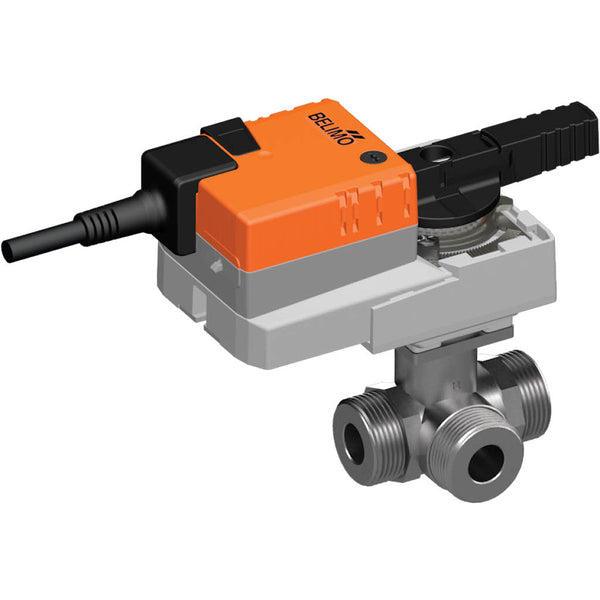

Belimo Válvula Caracterizada de 3 Vías G1 Kvs1 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R510/NR24A-MOD

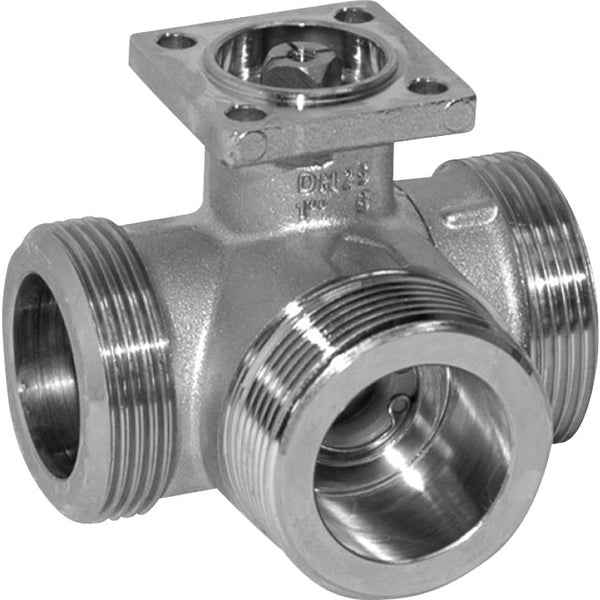

Esta es una válvula de bola caracterizada Belimo de 3 vías con una carcasa de latón niquelado y un sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño del puerto es G 1 pulgada con rosca macho. Con su disco de caracterización integrado, asegura un control de flujo de porcentaje igual, lo que permite una regulación precisa y constante del flujo de fluido. La diferencia de presión máxima es de 2 bar (29 psi). La válvula puede operar entre 6 y 100 °C (43 a 212 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. El actuador requiere un voltaje de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene una clasificación IP54.

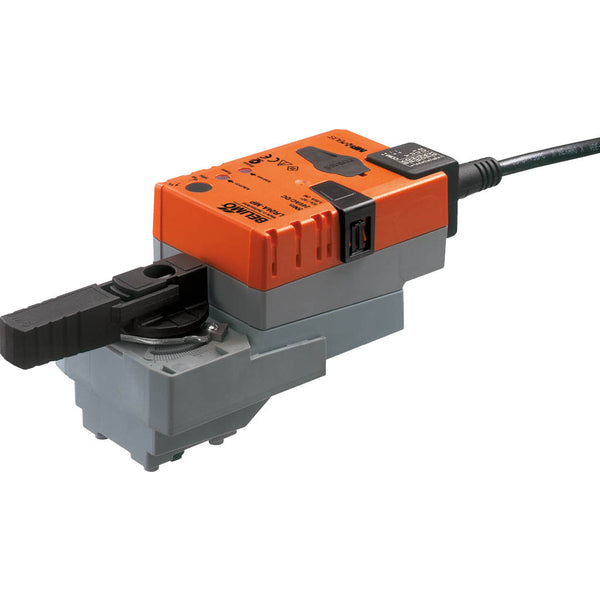

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. El actuador se puede montar directamente en la válvula de bola utilizando un solo tornillo. La orientación de montaje en relación con la válvula de bola se puede elegir en incrementos de 90°. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes finales mecánicos.
