Belimo Válvula Modulante De 3 Vías G1-1/2 Kvs10 230VAC Prueba De Fallos 75s 2 Puntos 4Nm IP54 SPDT R523/LRF230-S

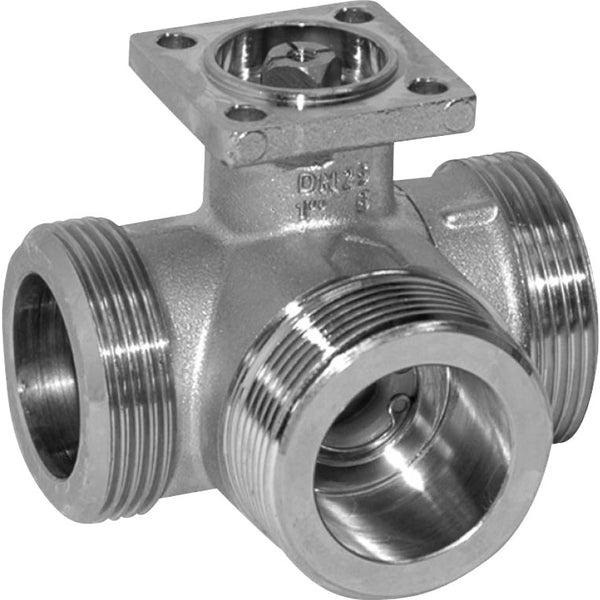

Se trata de una válvula de bola Belimo caracterizada de 3 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 25 y el tamaño del orificio es G 1 1/2 pulgada con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11,57 gpm. El actuador requiere una tensión de alimentación de 230 V CA. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

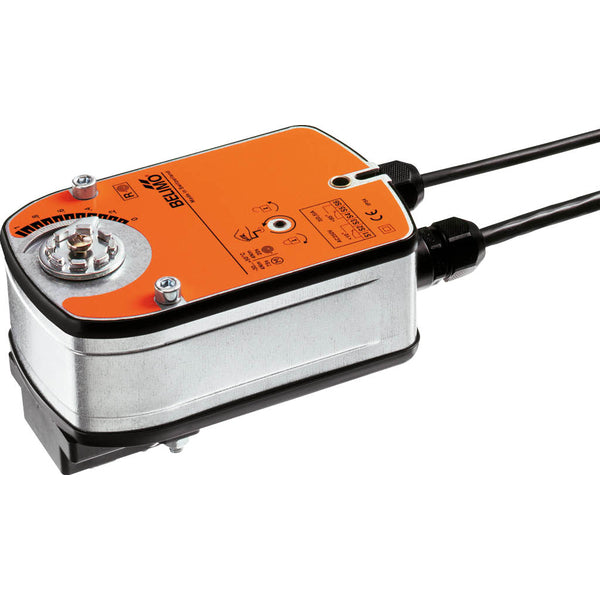

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador mueve simultáneamente la válvula a la posición de funcionamiento y tensa el muelle de retorno. Si se corta la fuente de alimentación, la válvula vuelve a la posición de seguridad impulsada por la fuerza del muelle. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
