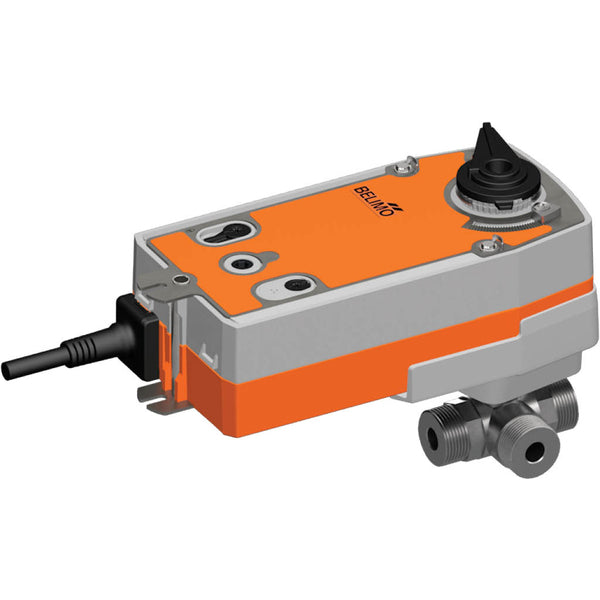

Belimo Válvula Modulante De 3 Vías G3/4 Kvs1 100-240VAC Prueba De Fallos NO 35s 3-Punto 5Nm IP54 SPDT R508K/NRFD230A-3-S2-O

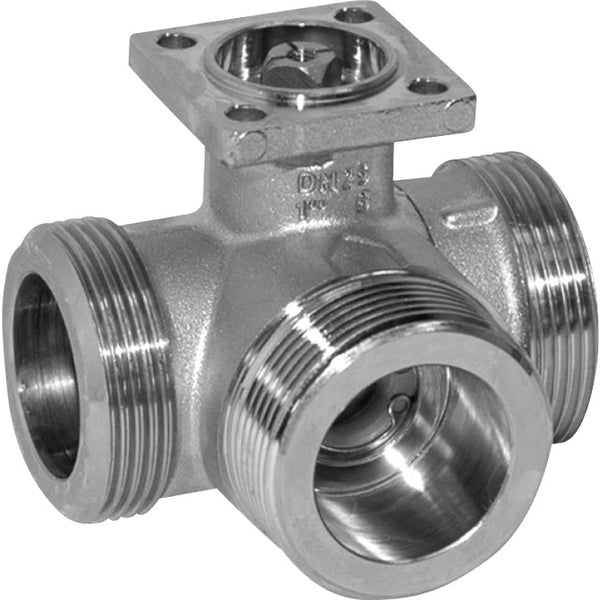

Se trata de una válvula de bola Belimo caracterizada de 3 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 10 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. El actuador requiere una tensión de alimentación de 100-240 V CA. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función de seguridad (NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

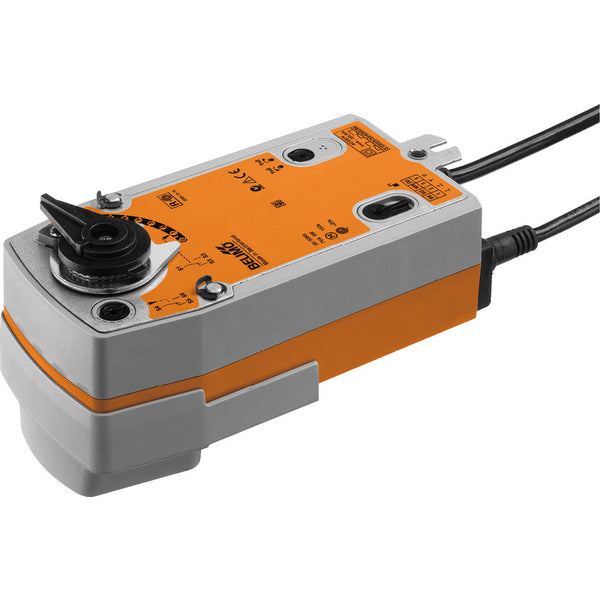

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador mueve simultáneamente la válvula a la posición de funcionamiento y tensa el muelle de retorno. Si se corta la fuente de alimentación, la válvula vuelve a la posición de seguridad impulsada por la fuerza del muelle. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
