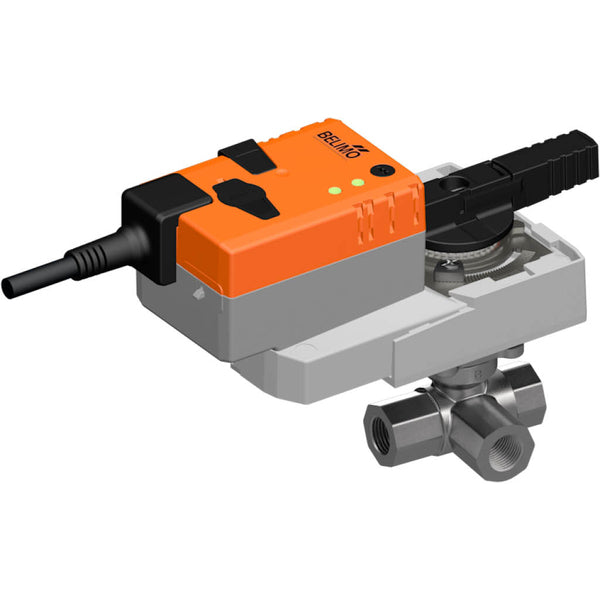

Válvula de bola eléctrica de 3 vías caracterizada Rp3/4'' Latón EPDM 6,3m3/h 16bar/232psi 24 V AC/DC
Se trata de una válvula de bola Belimo caracterizada de 3 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 6,3 m3/h, equivalente a un valor Cv de 7,29 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 9 segundos. El actuador tiene un grado de protección IP54.
- Precio normal
- €692.10
- Precio normal
- €571.98
Descripción

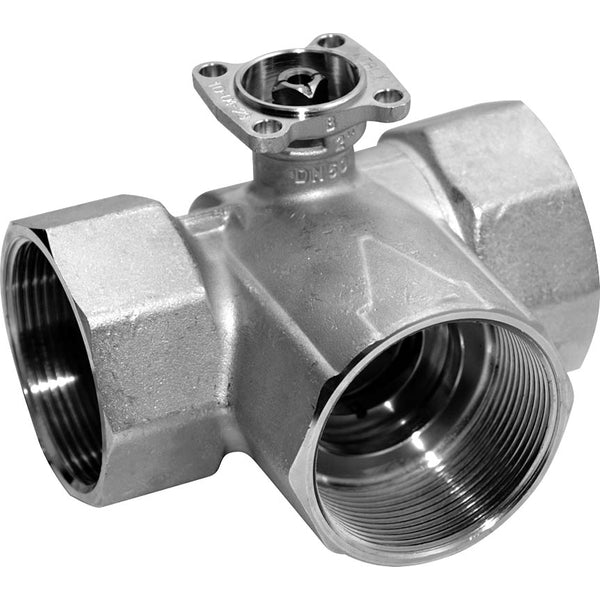

Se trata de una válvula de bola Belimo caracterizada de 3 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 6,3 m3/h, equivalente a un valor Cv de 7,29 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 9 segundos. El actuador tiene un grado de protección IP54.

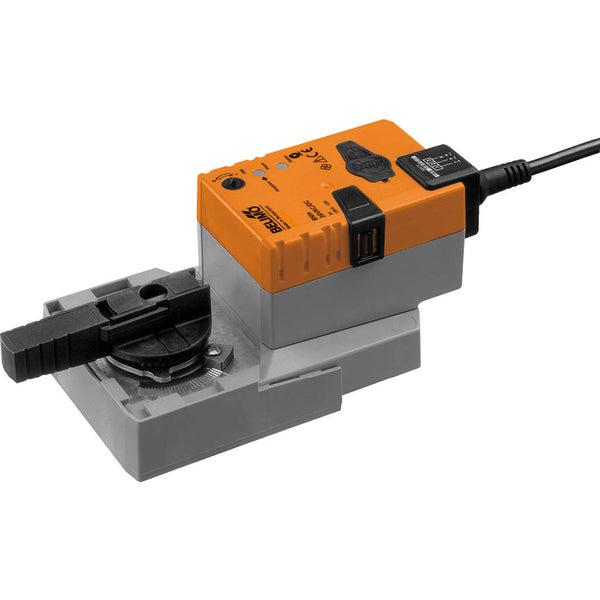

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos. Tras la alimentación inicial, es decir, durante la puesta en marcha, el actuador realiza una adaptación en la que el rango de funcionamiento y la respuesta de posición se ajustan al rango de ajuste mecánico. A continuación, el actuador se desplaza a la posición definida por la señal de control.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- Este actuador modulante puede posicionar la válvula entre 0 y 90 grados con una señal de control de 0 a 10 V.
