Referencia: V3953
Marca: Belimo
Núm. Parte Fab.: R3020-P63-4-B2/NR24A-KNX

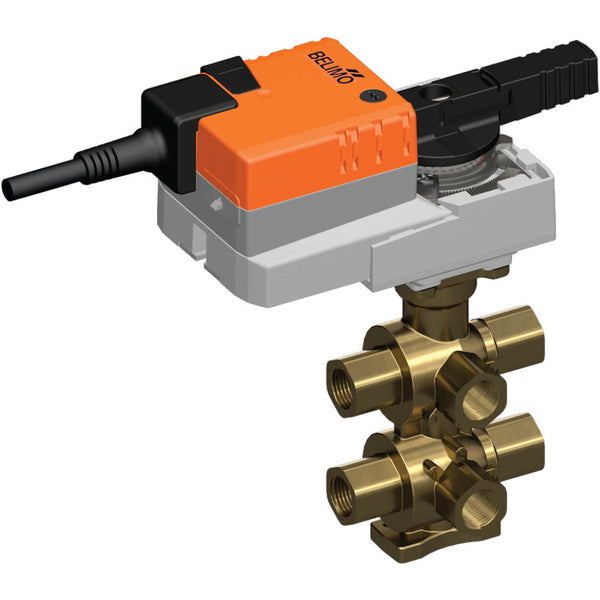

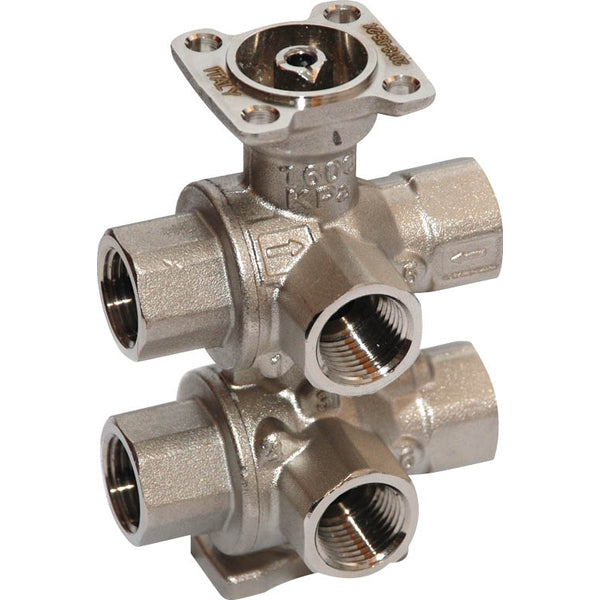

Se trata de una válvula de bola Belimo caracterizada de 6 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre 6 y 80 °C (43 y 176 °F). El valor Kv 1 de la válvula es de 0,63 m3/h, equivalente a un valor Cv de 0,73 gpm. El valor Kv 2 de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está equipado con control KNX (S-Mode), lo que permite una integración perfecta y una gestión eficaz de los dispositivos conectados en el sistema. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP54.

Ver todo
Nota: el producto no puede ser devuelto
€842.14
IVA incluido
El IVA (impuesto sobre el valor añadido) es un impuesto sobre bienes y servicios que se aplica en la Unión Europea (UE). Nosotros, Tameson, estamos obligados por ley a recaudar el IVA para los pedidos dentro de la UE para los clientes que no nos proporcionan su número de IVA.
€695.98
sin IVA
En stock +14 días A petición A petición
0 ya están en su cesta. Para pedidos que superen 0, el plazo de entrega será de 14 días. Hasta 7 artículos disponibles para pedidos en línea. Para cantidades superiores, contáctenos en support@tameson.es para solicitar el tiempo de entrega. El artículo no está disponible para pedidos en línea, contáctenos en support@tameson.es para solicitar el tiempo de entrega.
Envío a España: Gratis
Gratis para pedidos > €125.00
Entrega prevista en 16 - 20 días laborables

Los clientes nos califican: 4.8 / 5

495 reseñas en Google

Descripción
Especificaciones
Descargas
Productos relacionados

Descripción

Se trata de una válvula de bola Belimo caracterizada de 6 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es Rp 3/4 pulgadas con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 16 bar (232 psi). La válvula puede funcionar entre 6 y 80 °C (43 y 176 °F). El valor Kv 1 de la válvula es de 0,63 m3/h, equivalente a un valor Cv de 0,73 gpm. El valor Kv 2 de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está equipado con control KNX (S-Mode), lo que permite una integración perfecta y una gestión eficaz de los dispositivos conectados en el sistema. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP54.

Pros

  • El disco caracterizador integrado garantiza un control de caudal de igual porcentaje

Descargas

Installation instructions - R30..-..-..-B2 / R30..-..-..-B3
pdf
Descargar
Installation instructions - TR..A / LR..A / NR..A / SR..A
pdf
Descargar
EU Declaration of Conformity - R30..-..-..-B.. DN 15...25
pdf
Descargar
EU Declaration of Conformity - NR24A-KNX
pdf
Descargar

Especificaciones

Tamaño de la conexión
Elija un tamaño de conexión que se ajuste al sistema al que se va a conectar. Consejo: el tamaño en pulgadas no es igual al diámetro real de la rosca, en caso de duda utilice nuestra tabla de roscas.
3/4 pulgada
Tipo de conexión
Tipo de conexión utilizada para los puertos de la válvula.
Rosca interior cilíndrica BSPT-Rp
Tensión
Elija la tensión necesaria para el funcionamiento de la válvula. AC significa corriente alterna, DC significa corriente continua.
24 V AC, 24 V CC
Material
Elija un material para la carcasa que no se corroa con los medios y el entorno, y que pueda soportar las temperaturas y presiones. Consulte nuestra tabla de resistencia química.
Latón
Sellado del material
La elección depende sobre todo de la resistencia química, la temperatura y la presión nominales. Utilice nuestra tabla de resistencia química para buscar la compatibilidad con sustancias específicas.
EPDM
Señal de control
El control de apertura/cierre es, por ejemplo, de 2 puntos (1 señal de control) o de 3 puntos (2 señales de control). El control de posición es, por ejemplo, 4-20 mA (recomendado), 0-10 V, 2-10 V o 0-5 V.
EIB
Presión diferencia máx. en posición abierta (bar)
Presión máxima del sistema.
1
Closing pressure (bar)
3.5
Valor Kvs 1
Kv is a measure of the flow rate of water in m3/h at a pressure drop of 1bar. Use the Kv calculator to calculate the required Kv for your application. Imperial units: Cv=1.16xKv.
0.63
Valor Kvs 2
Kv is a measure of the flow rate of water in m3/h at a pressure drop of 1bar. Use the Kv calculator to calculate the required Kv for your application. Imperial units: Cv=1.16xKv.
4
Tiempo de ejecución (s)
Tiempo que tarda el actuador en abrir o cerrar completamente la válvula.
90
Protocolo de comunicación
EIB
Característica del suelo
Define la relación entre la posición de la válvula y el caudal, indicando cómo cambia el caudal cuando la válvula pasa de cerrada a abierta.
Lineal
Par máximo del actuador (Nm)
La fuerza de giro máxima que puede proporcionar el actuador. Elija siempre un factor de seguridad grande, porque el momento puede aumentar fuertemente después de una parada (larga) o con medios secos.
10
Temperatura mínima (°C)
La temperatura mínima del fluido a la que el sistema puede funcionar de forma continua.
6
Temperatura máxima (°C)
La temperatura máxima del fluido a la que el sistema puede funcionar de forma continua.
80
Potencia pico (VA)
Se refiere a la cantidad máxima de potencia que el actuador puede suministrar durante ráfagas cortas o periodos de alta demanda.
6
Grado de protección (IP)
El índice de protección contra la penetración (IP) indica la resistencia del producto al polvo y al agua, lo que resulta crucial en exteriores o en condiciones duras.
IP54
Banda muerta (todos los puertos cerrados) (°)
Define el ángulo de rotación de la bola de la válvula cuando todos los puertos están completamente cerrados.
30 ° to 60 °
Válvula de alivio incorporada
Indica si la válvula incluye una válvula limitadora de presión integrada para mayor seguridad y control de la presión.
Si
Tratamiento de superficie
El tipo de protección de la superficie del componente.
Niquelado
Número de orificios de montaje
Número de orificios disponibles para fijar con seguridad el actuador a una válvula.
2
Modelo
Giratorio
Temperatura (°C)
Rango de temperaturas de funcionamiento seguro y eficaz.
0 °C to 50 °C
Etapa de presión artículo
PN 16
Longitud de cable (m)
La longitud del cable que viene con la válvula.
1
Presión diferencia máx. en posición abierta (kPa)
Presión máxima del sistema.
100
