Belimo Válvula Caracterizada G2-1/4 Kvs25 24VAC/DC A Prueba de Fallos 90s BACnet/Modbus/MP-Bus 0-10/2-10V 20Nm IP54 R439/SRF24A-MOD

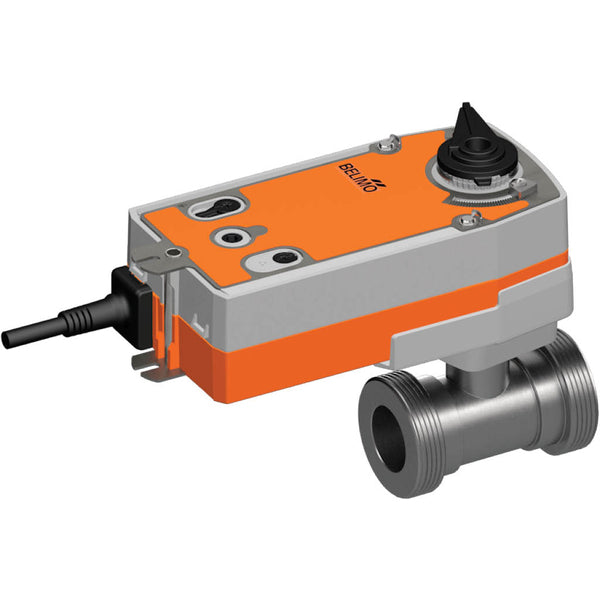

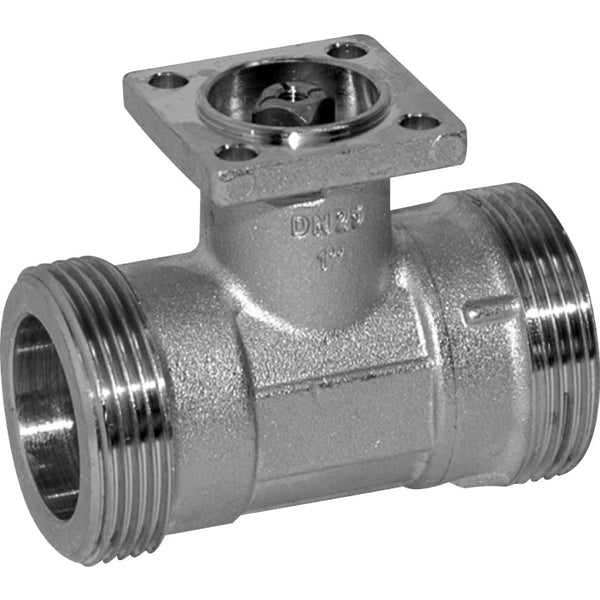

Esta es una válvula de bola Belimo caracterizada de 2 vías con un cuerpo de latón niquelado y sellado de EPDM. El diámetro de la perforación de la válvula es DN 40 y el tamaño del puerto es G 2 1/4 pulgadas con rosca macho. Con su disco de caracterización integrado, asegura un control de flujo de porcentaje igual, lo que permite una regulación precisa y consistente del flujo de fluido. La presión diferencial máxima es de 2 bar (29 psi). La válvula puede operar entre 6 y 100 °C (43 a 212 °F). El valor Kv de la válvula es de 25 m3/h, equivalente a un valor Cv de 28.93 gpm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y proporciona retroalimentación de posición precisa en el rango de 0-10 V o 2-10 V, asegurando un control preciso y sensible en diversas aplicaciones. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función de fail-safe (NC) que garantiza un funcionamiento seguro en caso de un corte de energía.

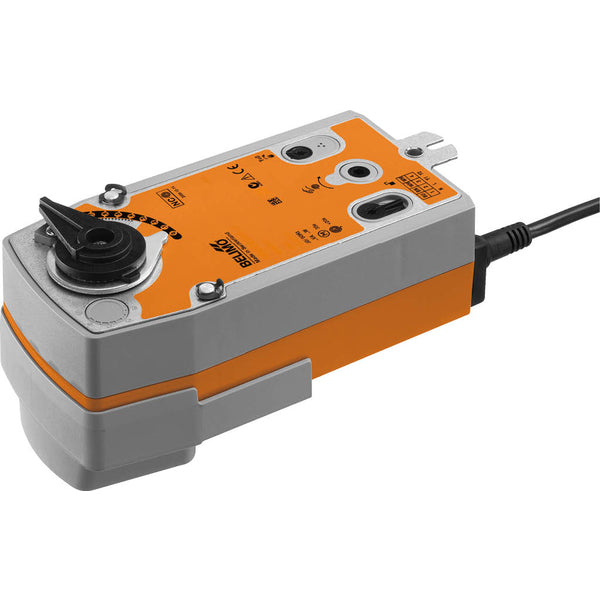

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. La válvula se puede operar manualmente y asegurar en cualquier posición utilizando una manivela. El desbloqueo se puede realizar manualmente o automáticamente aplicando la tensión de funcionamiento. El actuador se puede montar directamente en la válvula de bola utilizando un solo tornillo. La orientación de montaje en relación con la válvula de bola se puede elegir en incrementos de 90°. El actuador se conecta con una señal de control estándar de 0-10 V. El actuador mueve la válvula a la posición de funcionamiento mientras también tensa el resorte de retorno. La válvula regresa a la posición de fail-safe por fuerza de resorte cuando se interrumpe la tensión de alimentación. El actuador viene con una interfaz integrada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes mecánicos.

Ventajas:

• El disco de caracterización integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0-90 grados con una señal de control de 0-10 V/2-10 V
• El actuador está equipado con una función de fail-safe
