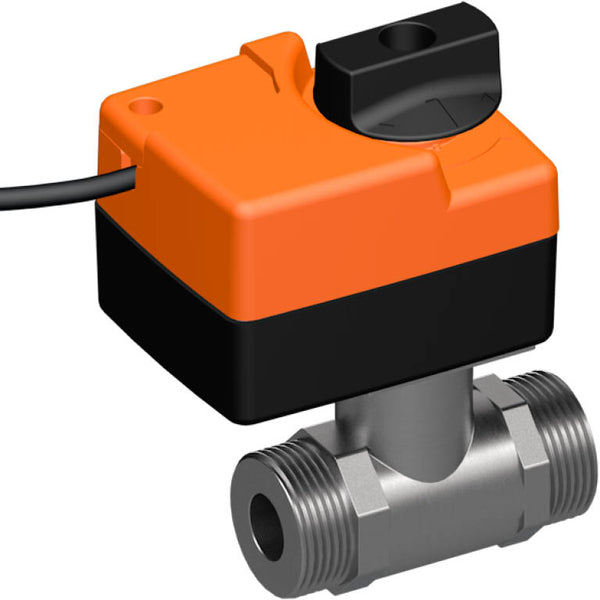

Belimo Válvula Modulante G1-1/4 Kvs4 24VAC/DC 90s 2-10V 2Nm IP40 R417/TR24-SR

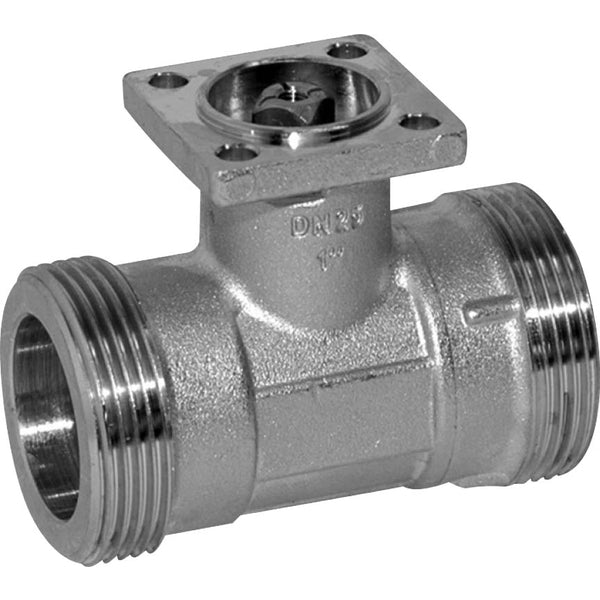

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es G 1 1/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP40.
- Precio normal
- €263,76
- Precio normal
- €217,98
Descripción
Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es G 1 1/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 4 m3/h, equivalente a un valor Cv de 4,63 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP40.

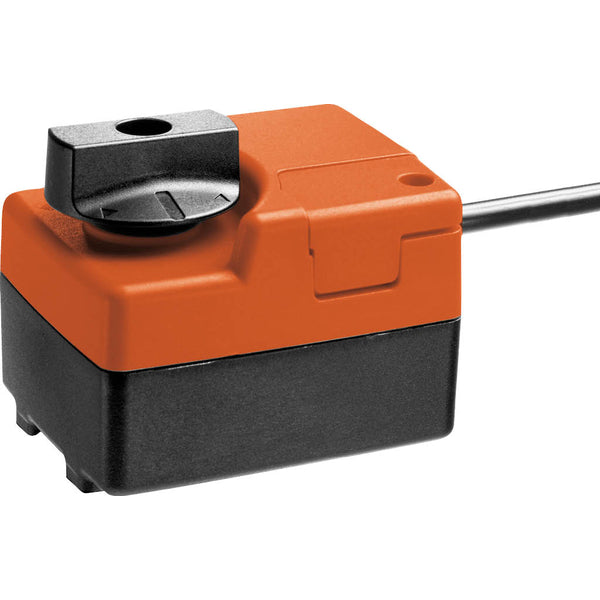

La anulación manual es posible mediante una palanca, que desconecta el engranaje mientras se mantenga pulsada la palanca de autorrearme. El actuador se desconecta automáticamente al alcanzar los topes finales, con una duración del impulso de ≥0,5 s. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
