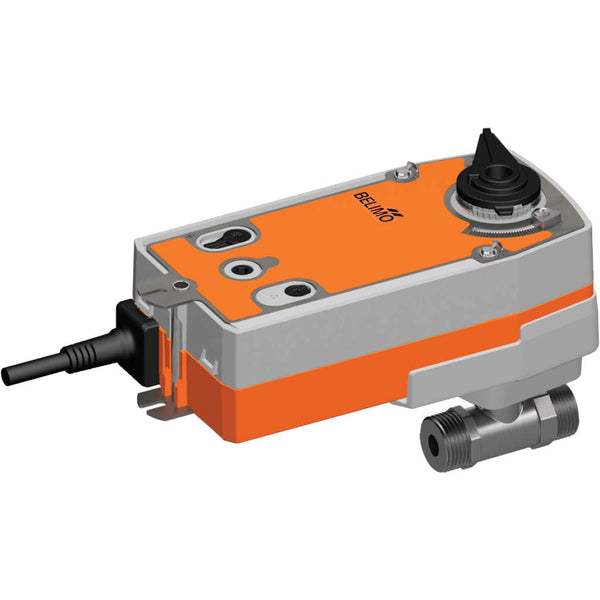

Belimo Válvula Modulante G3/4 Kvs0.4 24-125VDC/24-240VAC Prueba De Fallos 75s 2-Punto 10Nm IP54 SPDT R406K/NRFA-S2
Aviso: Este producto será descontinuado en el futuro
Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 10 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 0,4 m3/h, equivalente a un valor Cv de 0,46 gpm. El actuador requiere una tensión de alimentación de 24-125 V CC / 24-240 V CA. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.
Aviso: Este producto será descontinuado en el futuro
Descripción

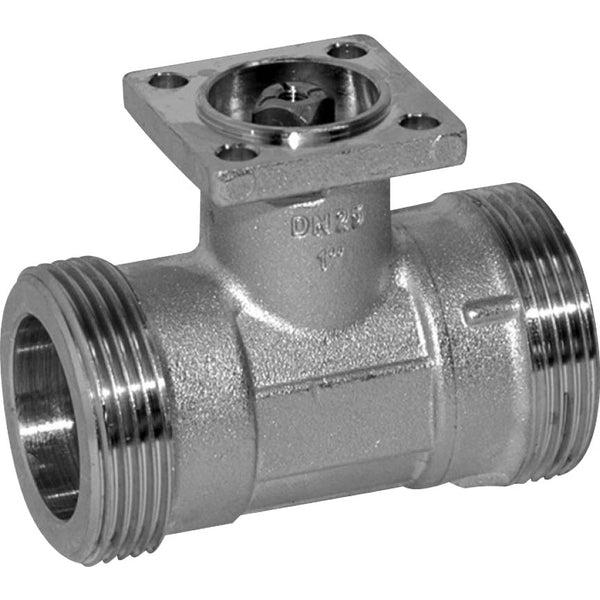

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 10 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 0,4 m3/h, equivalente a un valor Cv de 0,46 gpm. El actuador requiere una tensión de alimentación de 24-125 V CC / 24-240 V CA. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

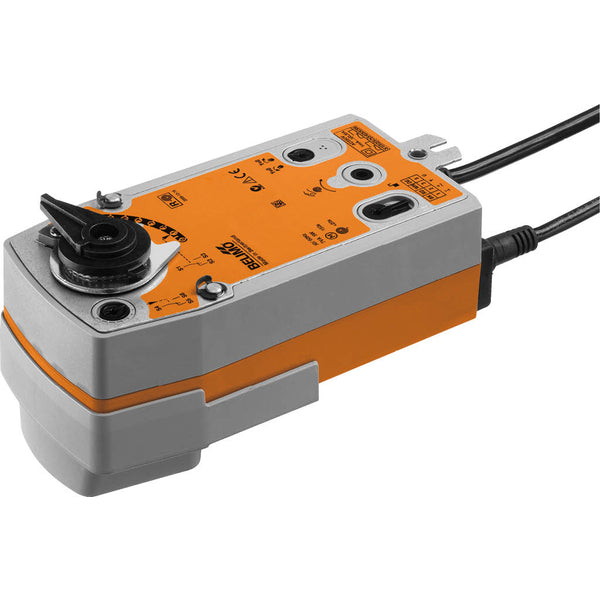

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador está equipado con un módulo de alimentación universal que puede utilizar tensiones de alimentación de CA 24-240 V y CC 24-125 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.
Pros
- El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
- El actuador está equipado con una función a prueba de fallos
