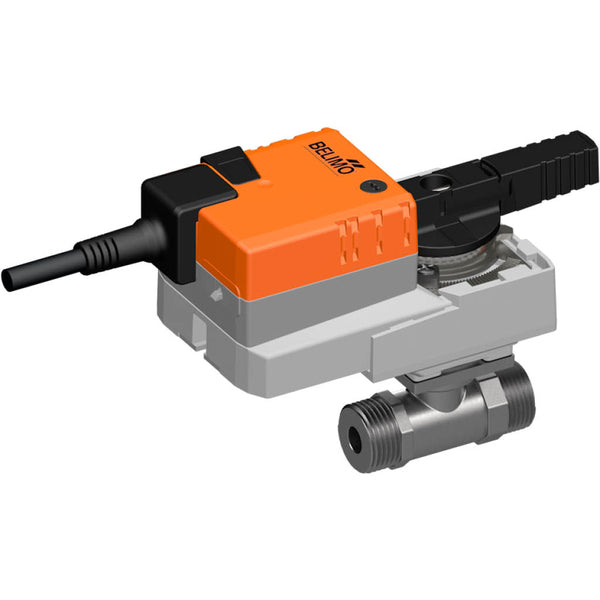

Belimo Válvula Caracterizada G3/4 Kvs0.4 24VAC/DC 90s BACnet/Modbus/MP-Bus 10Nm IP54 R406K/NR24A-MOD

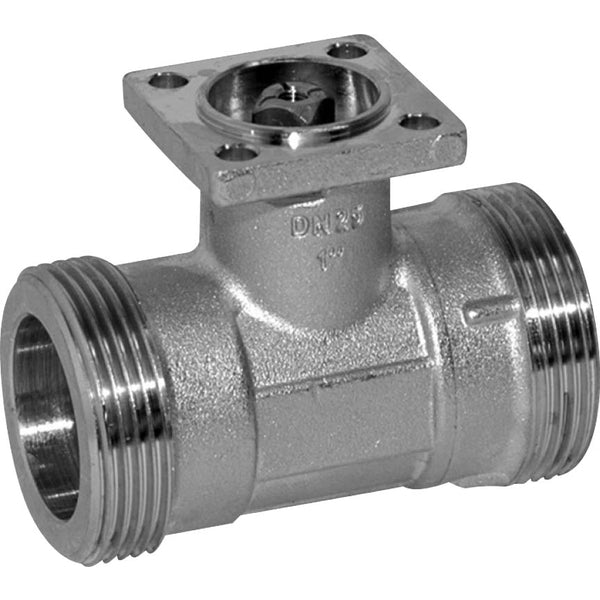

Esta es una válvula de bola caracterizada de 2 vías Belimo con una carcasa de latón niquelado y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 10 y el tamaño del puerto es de 3/4 de pulgada con rosca macho. Con su disco de caracterización integrado, garantiza un control de flujo de porcentaje igual, lo que permite una regulación precisa y constante del flujo de fluido. La diferencia de presión máxima es de 2 bar (29 psi). La válvula puede funcionar entre 6 y 100 °C (43 a 212 °F). El valor Kv de la válvula es de 0,4 m3/h, equivalente a un valor Cv de 0,46 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene una clasificación IP54.

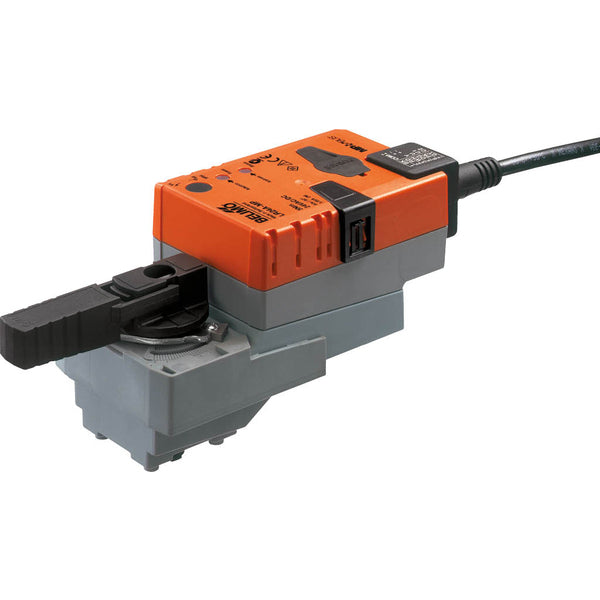

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible mediante un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. El actuador se puede montar directamente en la válvula de bola utilizando un solo tornillo. La orientación de montaje en relación con la válvula de bola se puede elegir en incrementos de 90°. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes finales mecánicos.

Ventajas:

• Anulación manual
• El actuador está protegido contra sobrecargas
• Indicador de posición visual
• El disco de caracterización integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V

Desventajas:

• Se necesita el producto ZTH EU (no incluido) para configurar la dirección del protocolo y vincular el actuador al sistema
• El tiempo de apertura/cierre de 90 s es lento para algunas aplicaciones
