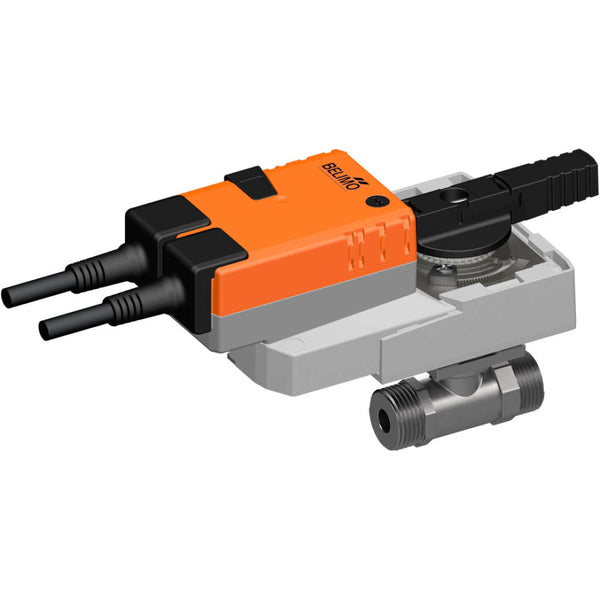

Belimo Válvula Modulante G3/4 Kvs0.4 24VAC/DC 9s 2-puntos 16Nm IP54 R406K/SRQ24A

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 10 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 0,4 m3/h, equivalente a un valor Cv de 0,46 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 9 segundos. El actuador tiene un grado de protección IP54.

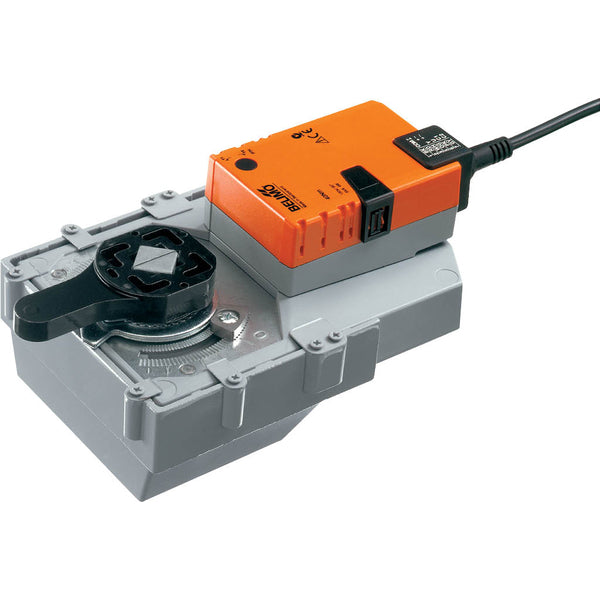

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
