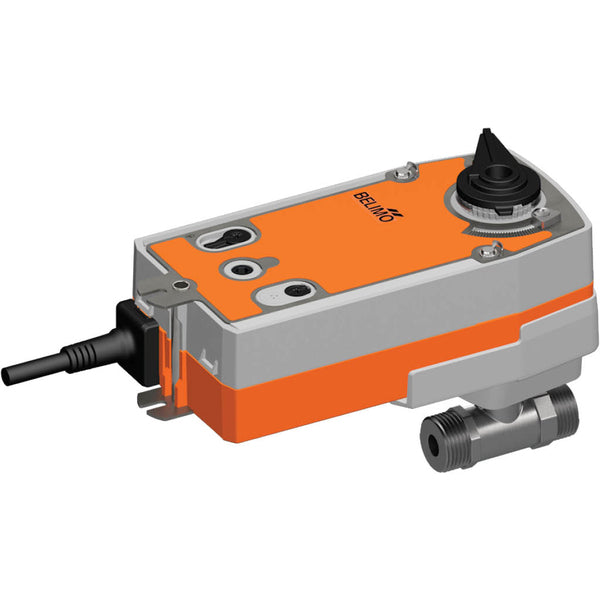

Belimo Válvula Modulante G3/4 Kvs1.6 24-125VDC/24-240VAC Prueba De Fallos NO 75s 2-Punto 10Nm IP54 R409K/NRFA-O

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 10 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2 bar. La válvula puede funcionar entre 6 y 100 °C (43 y 212 °F). El valor Kv de la válvula es de 1,6 m3/h, equivalente a un valor Cv de 1,85 gpm. El actuador requiere una tensión de alimentación de 24-125 V CC / 24-240 V CA. El actuador dispone de control de dos puntos (apertura-cierre). El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función de seguridad (NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

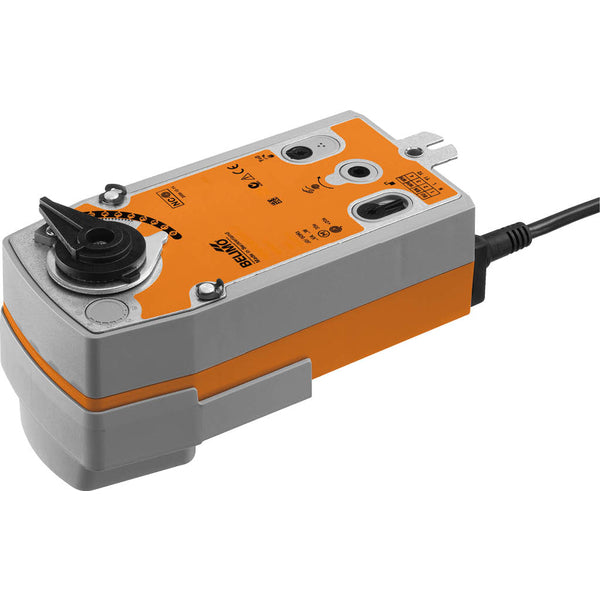

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador está equipado con un módulo de alimentación universal que puede utilizar tensiones de alimentación de CA 24-240 V y CC 24-125 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• El actuador está equipado con una función a prueba de fallos
