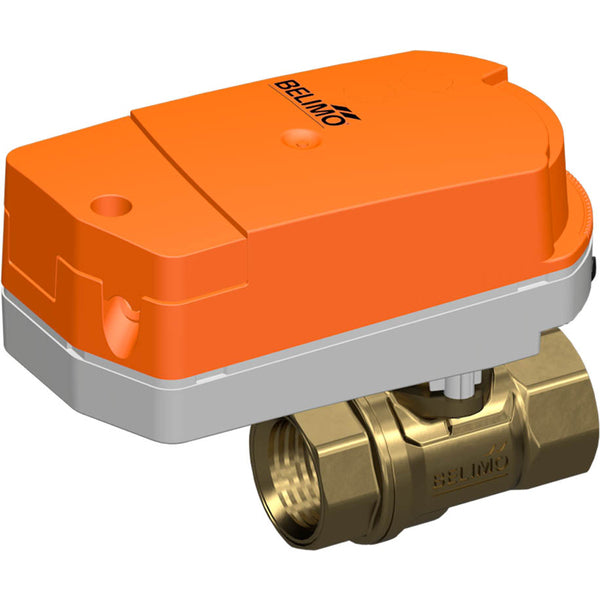

Belimo Válvula Modulante Rp1/2 Kvs4.8 24VAC/DC 75s 2-10V 1Nm IP40 Terminal C215Q-J/CQ24A-SR-T

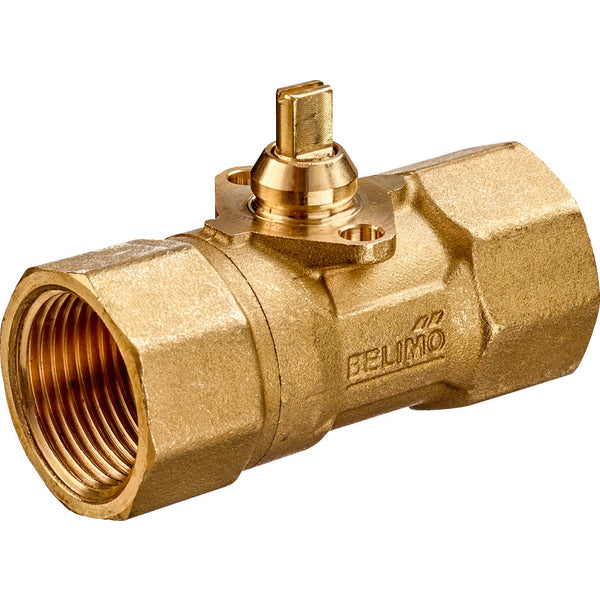

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño del orificio es Rp 1/2 pulgada con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 90 °C (36 y 194 °F). El valor Kv de la válvula es de 4,8 m3/h, equivalente a un valor Cv de 5,55 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP40.

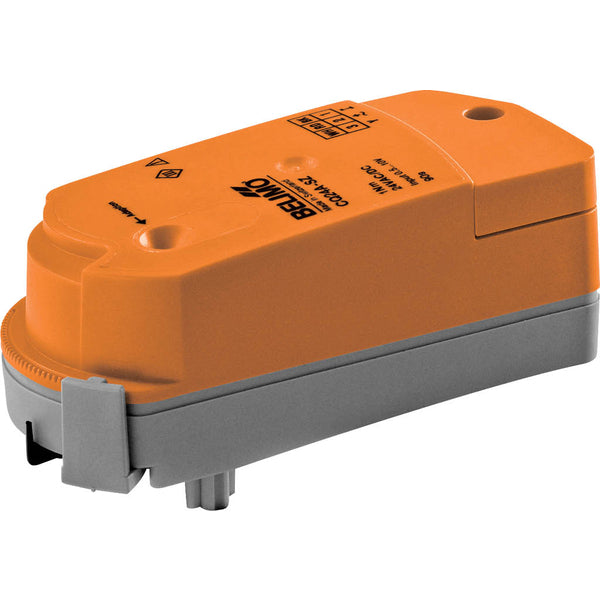

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
