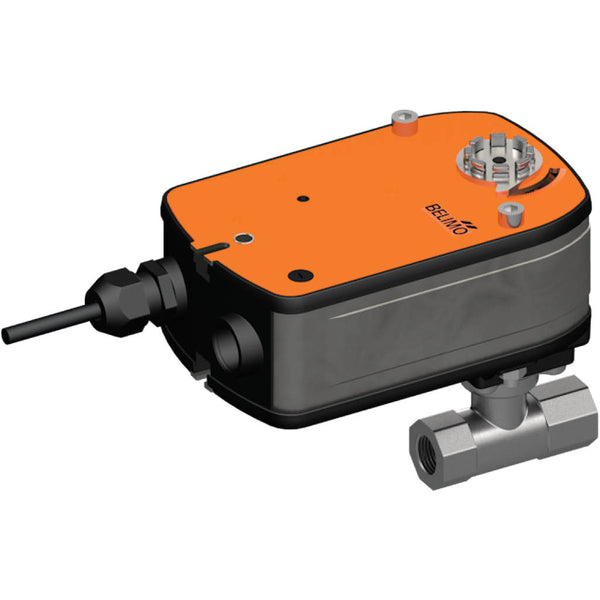

Belimo Válvula Modulante Rp1 Kvs16 24VAC/DC Prueba De Fallos NO 75s MP-Bus 0-10/2-10V 4Nm IP54 R2025-16-S2/LRF24-MP-O

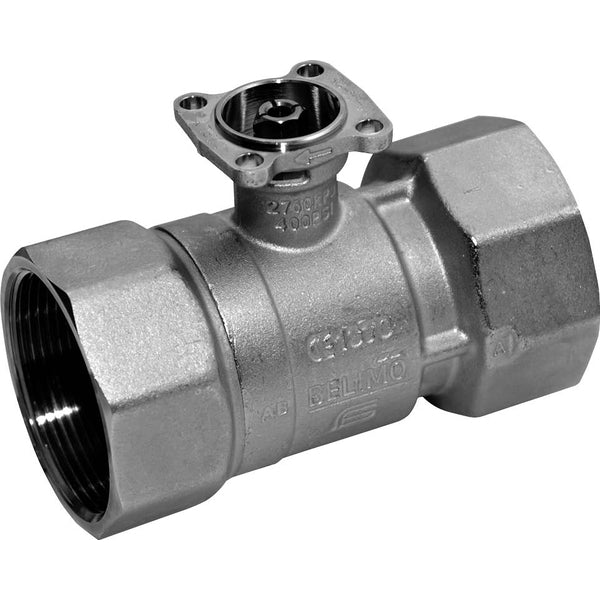

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 25 y el tamaño del orificio es Rp 1 pulgada con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 16 m3/h, equivalente a un valor Cv de 18,51 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza el protocolo de comunicación MP-Bus y proporciona retroalimentación de posición en el rango de 0-10 V o 2-10 V, lo que permite un control preciso y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función de seguridad (NO) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

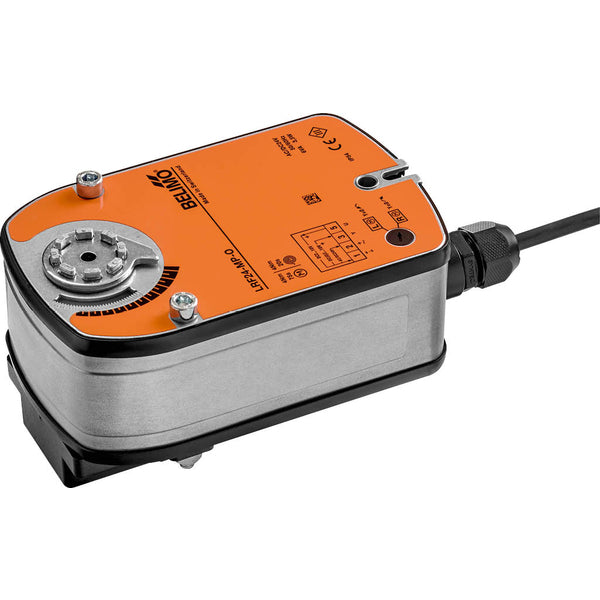

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador se conecta con una señal de control de 0-10 V y se desplaza a la posición definida por la señal. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. En el funcionamiento por bus, el actuador recibe su señal de control digital del controlador de nivel superior a través del MP-Bus y se desplaza a la posición definida. La conexión U sirve como interfaz de comunicación sin proporcionar una tensión de medición analógica. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede posicionar la válvula en cualquier posición entre 0-90 grados con una señal de control de 0-10 V/2-10 V
• El actuador está equipado con una función a prueba de fallos
