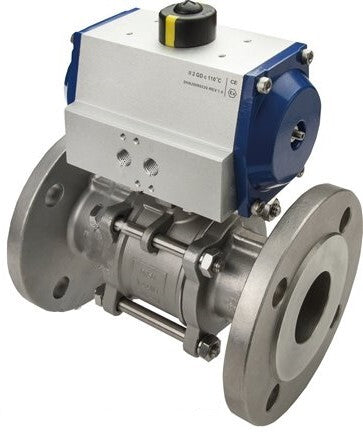

Válvula de Bola con Bridas de Accionamiento Neumático de 2 Vías DN80 PN40 Acero Inoxidable Doble Efecto

Esta válvula de bola con bridas de paso total DN 80 de 2 vías y accionamiento neumático está fabricada en acero inoxidable con juntas de teflón (PTFE). La válvula es adecuada para agua, aceite, aire, combustible y disolventes hasta una presión máxima de 40 bar (580 psi), vacío (máx. -0,9 bar o -13 psi) y temperaturas del medio de -20 a 180 °C (-4 a 356 °F). El actuador soporta temperaturas de hasta 80 °C (176 °F), por lo que para temperaturas más elevadas del medio debe refrigerarse el actuador. El actuador de doble efecto tiene una carcasa de aluminio con tapas de aluminio. Suministra 98,6 Nm a 8 bares (presión de control 2,5-10 bares). Certificado ATEX para ambientes explosivos (EX II 2GD c 110 °C). El actuador tiene puertos G1/4 para el suministro y retorno de aire. Recomendamos montar una electroválvula Namur de 1/4" directamente en el actuador para controlar el suministro de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto. En la parte superior puede montarse una caja de final de carrera conforme a VDI/VDE 3854.

Pros:

• Posibilidad de montar directamente una electroválvula Namur para reducir los racores y los tubos
• El indicador mecánico de la parte superior muestra la posición de la válvula
• Certificado ATEX para ambientes explosivos (EX II 2GD c 110 °C)
• Paso de caudal sin obstrucciones gracias al diseño de paso total
• Fácil instalación y mantenimiento gracias a la brida normalizada DN 80/PN 40
• Menor coste de inversión que una versión eléctrica
• Apertura y cierre rápidos
• Adecuado para medios agresivos y altas temperaturas gracias a los materiales de alta calidad

Contras:

• Los actuadores de doble efecto utilizan más aire comprimido que los de simple efecto
• La válvula de accionamiento neumático requiere un sistema de aire comprimido y una electroválvula para controlar el suministro de aire.
• El consumo de energía es superior al de los actuadores eléctricos, pero la inversión inicial es menor

Series:

Los actuadores neumáticos PAL de cuarto de vuelta permiten controlar válvulas de bola o de mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas de mayor tamaño con un coste de inversión inferior al de los actuadores eléctricos. Se montan en válvulas de cuarto de vuelta con brida superior ISO 5211 (de F03 a F12). Con 8 tamaños de cuerpo diferentes, generan una gama de par de 9,92 Nm a 901,8 Nm a 8 bar. Diseñados con un fiable funcionamiento rotativo de cremallera y piñón de aluminio y diseñados para ser de simple efecto (apertura o cierre por muelle) o de doble efecto para un mayor control. Estos actuadores son duraderos, con una carcasa de aluminio anodizado y una cubierta de resina acetálica (tamaños 1-6) o de aluminio (tamaños 12-130). El intervalo de temperatura estándar es de -20 °C a 80 °C con una junta NBR, pero hay disponible una junta FKM opcional para una temperatura máxima aumentada de 120 °C (tamaños 1-6) o 150 °C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur de 1/4" según VDI/VDE 3845 con roscas G 1/8" o G 1/4". El actuador es apto para entornos explosivos gracias a la certificación ATEX (EX II 2GD c 85 °C (tamaño 12 o superior: 110 deg;C) certificación.
