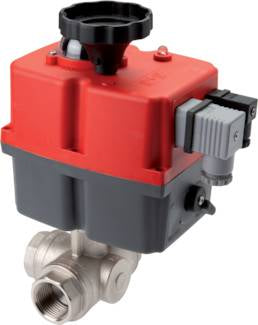

Válvula de Bola de Acero Inoxidable 3 Vías T-Port Modulante Rp 1/4'' 24-240V AC/DC

Este actuador eléctrico modulante J4C se ofrece en combinación con una válvula de bola 3 vías TamesonPRO. Puede girar la válvula de 0 a 90 grados en 9 segundos con un par de funcionamiento de 20 Nm (par de ruptura mayor, consulte el manual). Requiere un voltaje de alimentación de 24-240 V AC/DC, tiene un ciclo de trabajo del 75% y viene con un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. Como actuador modulante, está equipado con un sistema de posicionamiento digital (DPS) que permite posicionar la válvula en cualquier punto entre 0 y 90 grados. Requiere una señal de control de 4-20 mA/0-10 V para el posicionamiento. De serie, dispone de un engranaje manual para girar la válvula manualmente si es necesario.

La válvula de acero inoxidable tiene tres puertos roscados hembra Rp 1/4'' (BSPT 228-1). La válvula tiene un diámetro de 11 mm, con un valor Kv de 2.38 m³/h (Cv = 2.8 gpm). Kv expresa el caudal de agua en m³/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos. Con la carcasa duradera de poliamida (PA) del actuador, proporciona a la unidad una protección IP67 para una temperatura ambiental de -10°C hasta 70°C (14°F hasta 122°F).

Antes de conectar el actuador, por favor lea el manual cuidadosamente.

Ventajas:

• Es un actuador modulante con sistema de posicionamiento digital (DPS) para posicionar la válvula en cualquier punto entre 0 y 90 grados con una señal de control de 4-20 mA/0-10 V
• Tiene una carcasa robusta IP67
• Como estándar, dispone de un engranaje manual para girar la válvula manualmente si es necesario
• Tiene un indicador visual claro para ver el estado de la válvula

Desventajas:

• El actuador no está equipado con retorno de seguridad por batería (BSR) pero puede operarse manualmente si falla la alimentación
• En comparación con un actuador neumático del mismo tamaño, la velocidad de operación es más lenta

Diámetro y función del circuito

La bola tiene un T-Port. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar las tres tuberías. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función del circuito de válvulas con T-Port

Válvulas de bola TamesonPRO serie 1125

La serie 1125 incluye válvulas de bola 3- vías confiables con L-Port o T-Port. La carcasa está hecha de acero inoxidable, la bola también es de acero inoxidable y los asientos de la válvula son de PTFE. Las válvulas son adecuadas para diversos medios agresivos y corrosivos hasta un máximo de 69 bar (1000 psi). Adecuadas para temperaturas entre -29°C y 210°C (-20°F y 410°F). Las válvulas de bola de la serie 1125 tienen todas una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuador J4C

Los actuadores eléctricos de alta tensión J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por sobrepar o condensación. Los actuadores también están disponibles con diferentes opciones como fail-safe BSR (Battery Safety Return) o modulación llamada DPS (Digital Positioning System). La serie tiene un rango de par operativo entre 20-300 Nm.
El actuador eléctrico J4C fail-safe o modulado es igual que el actuador estándar on-off J4C pero con un kit BSR y/o DPS añadido dentro del actuador. El actuador fail-safe J4C BSR puede configurarse para apertura por resorte o cierre por resorte. El actuador modulado J4C DPS puede controlarse con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
