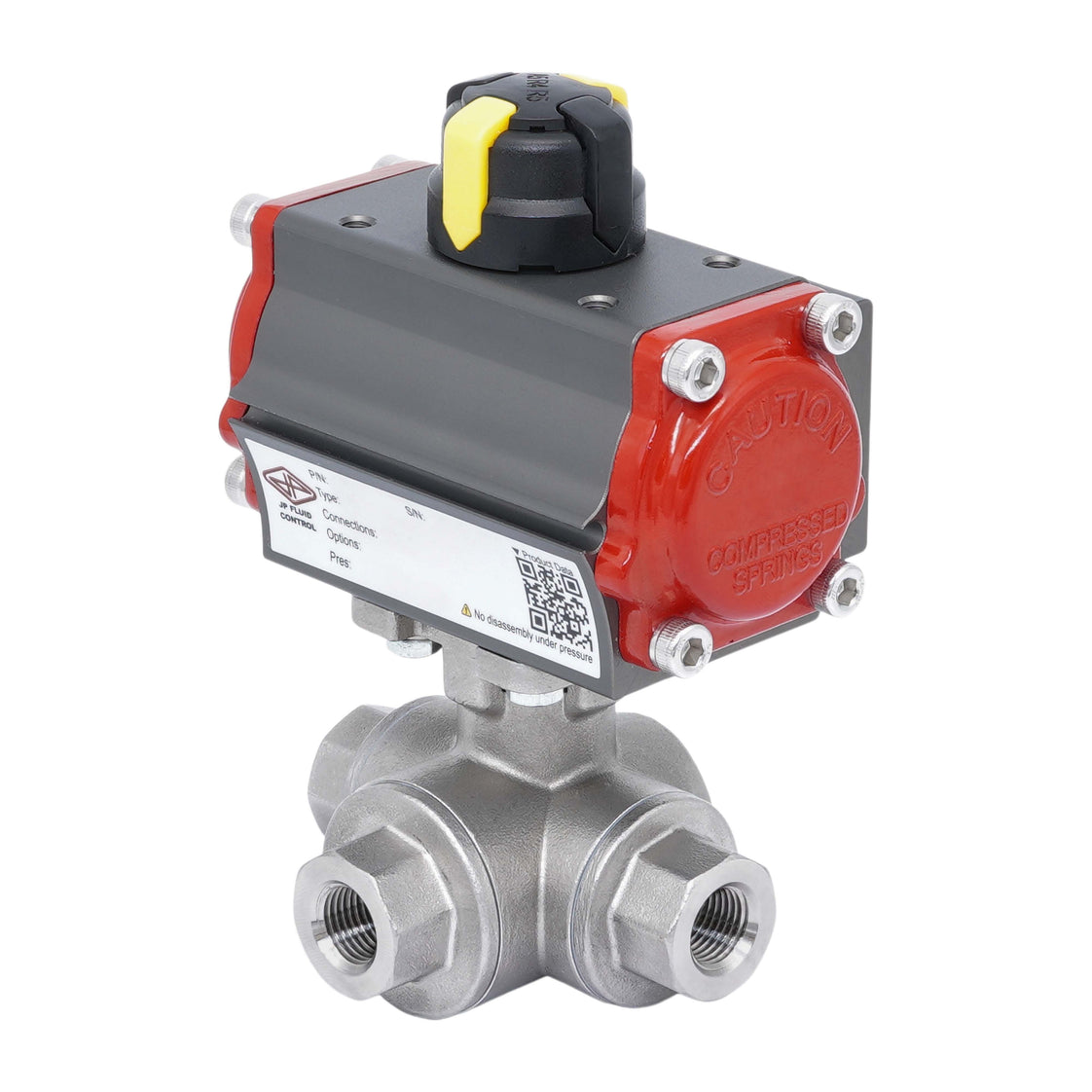

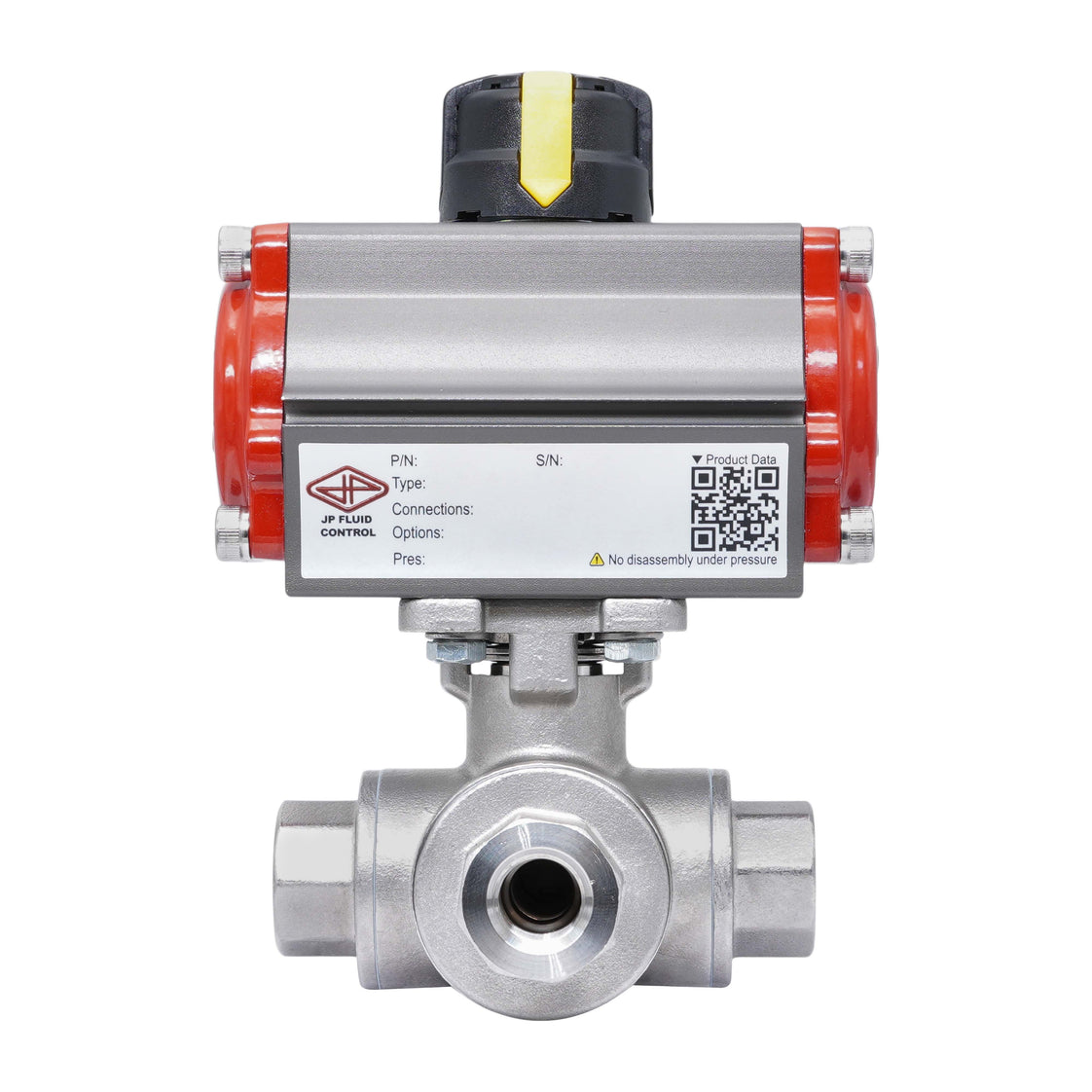

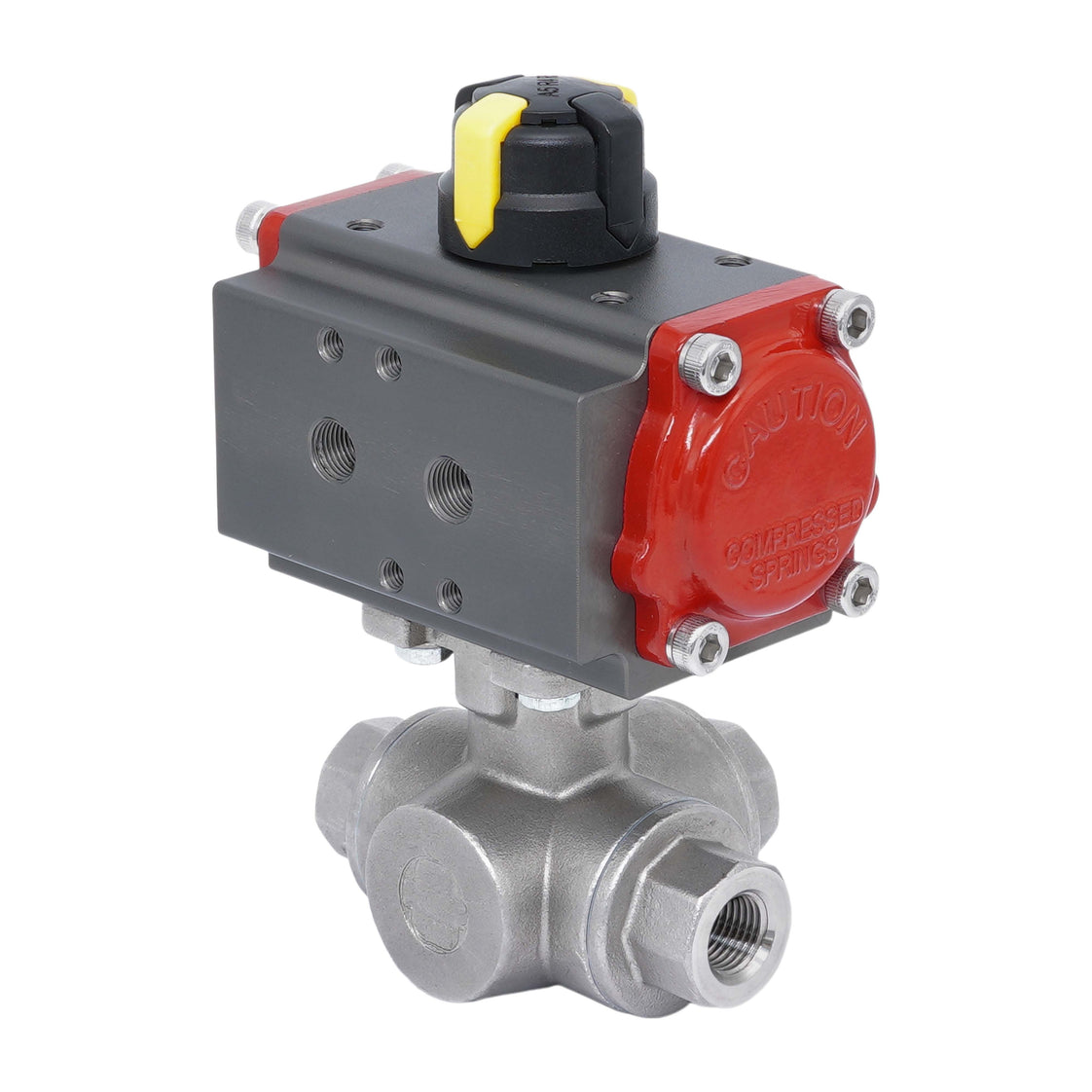

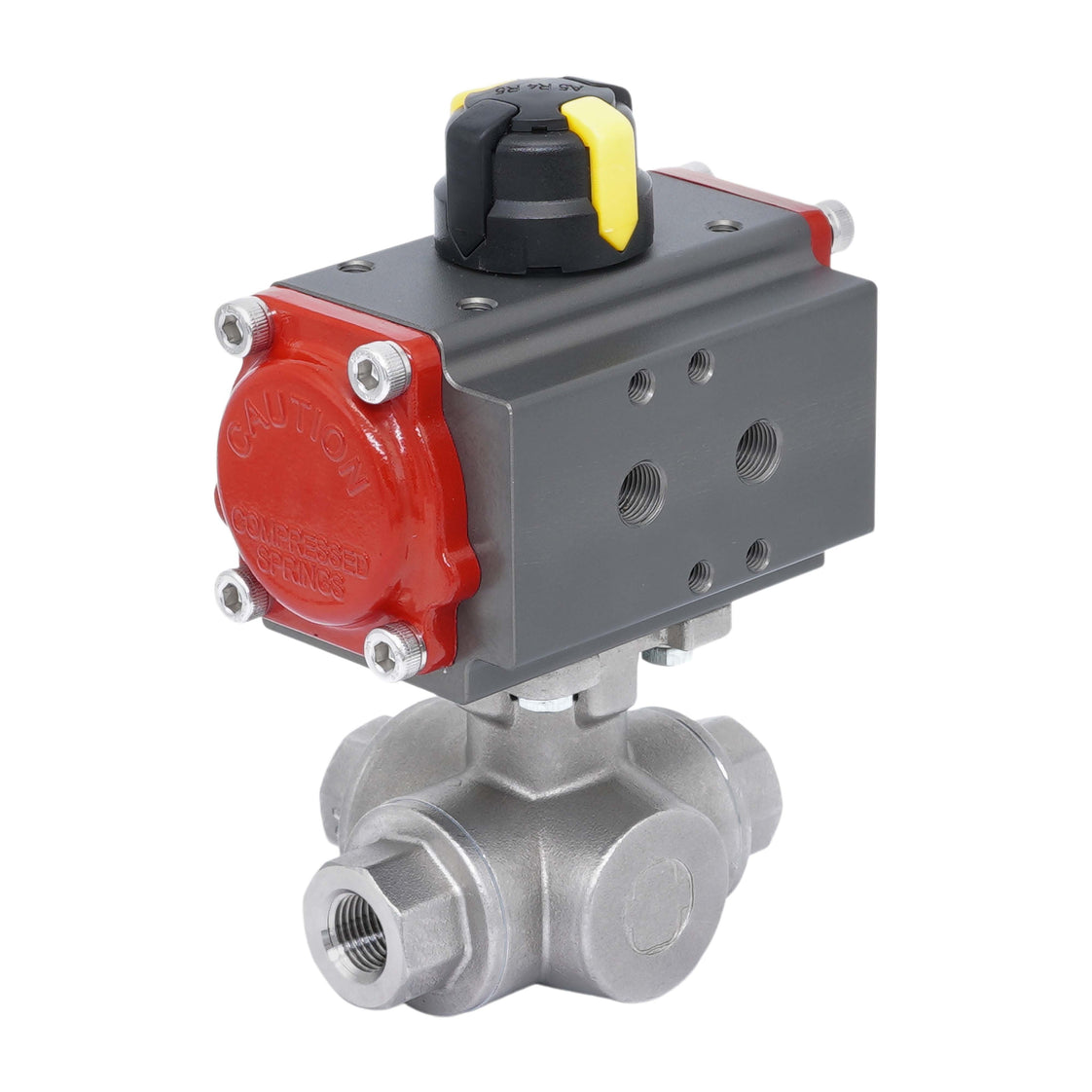

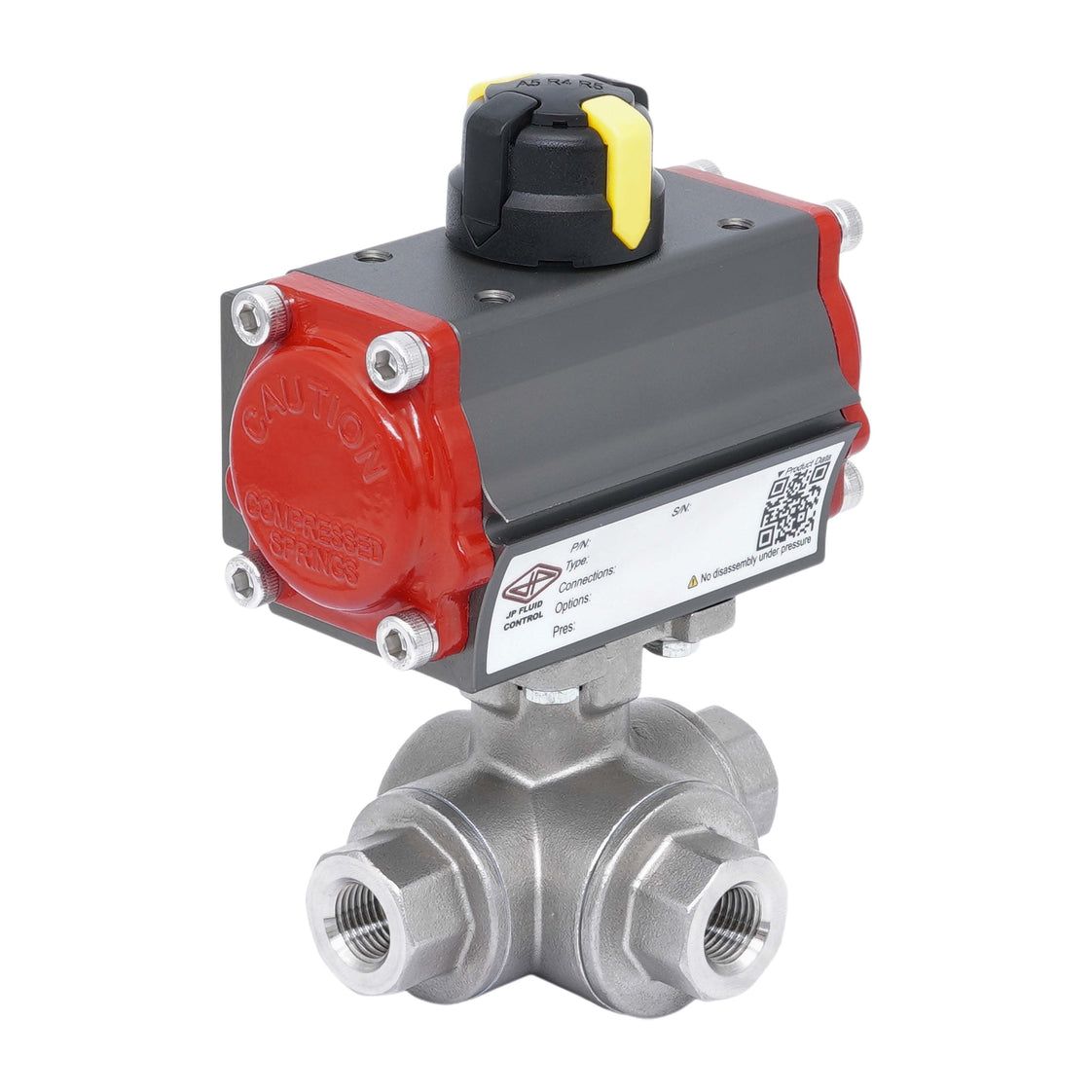

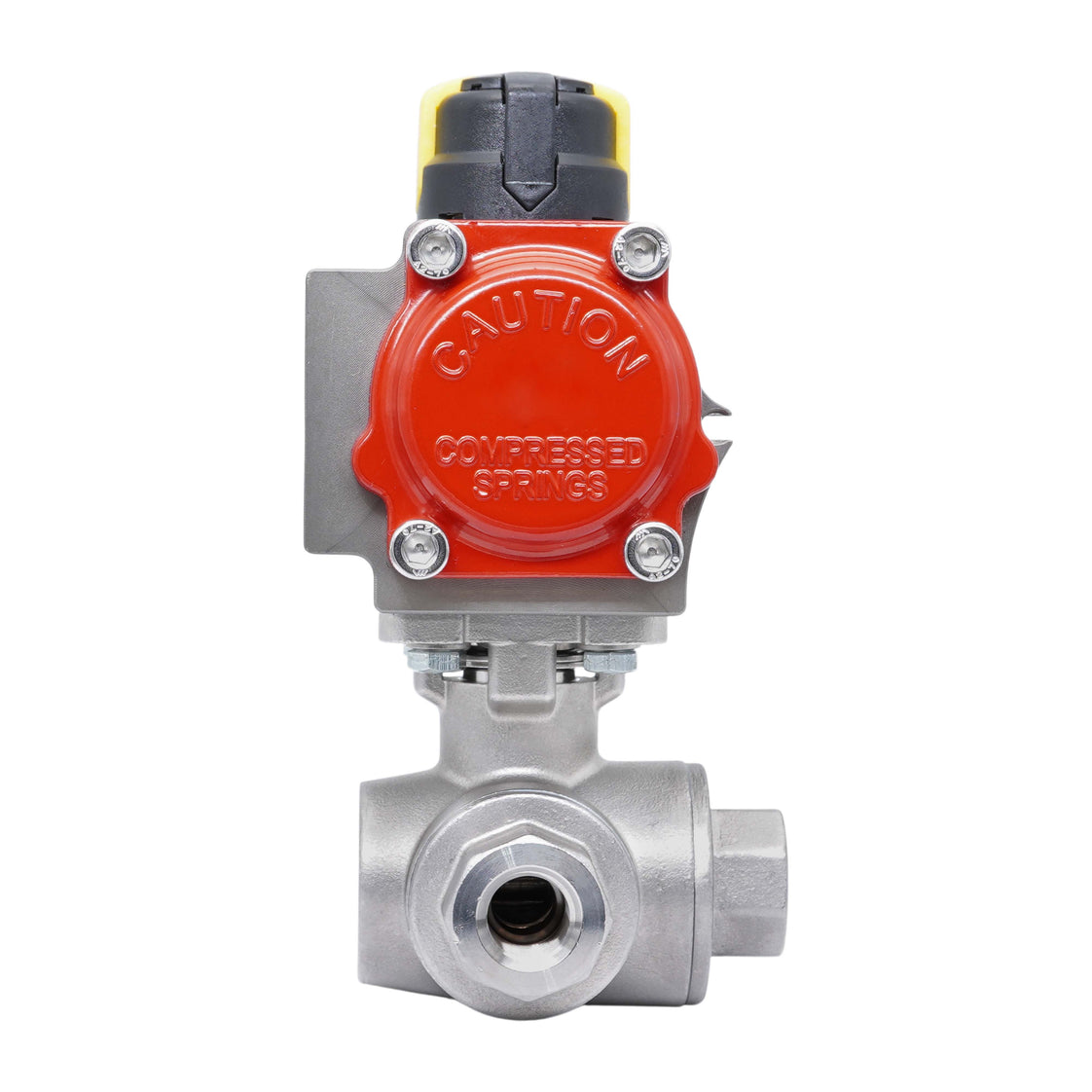

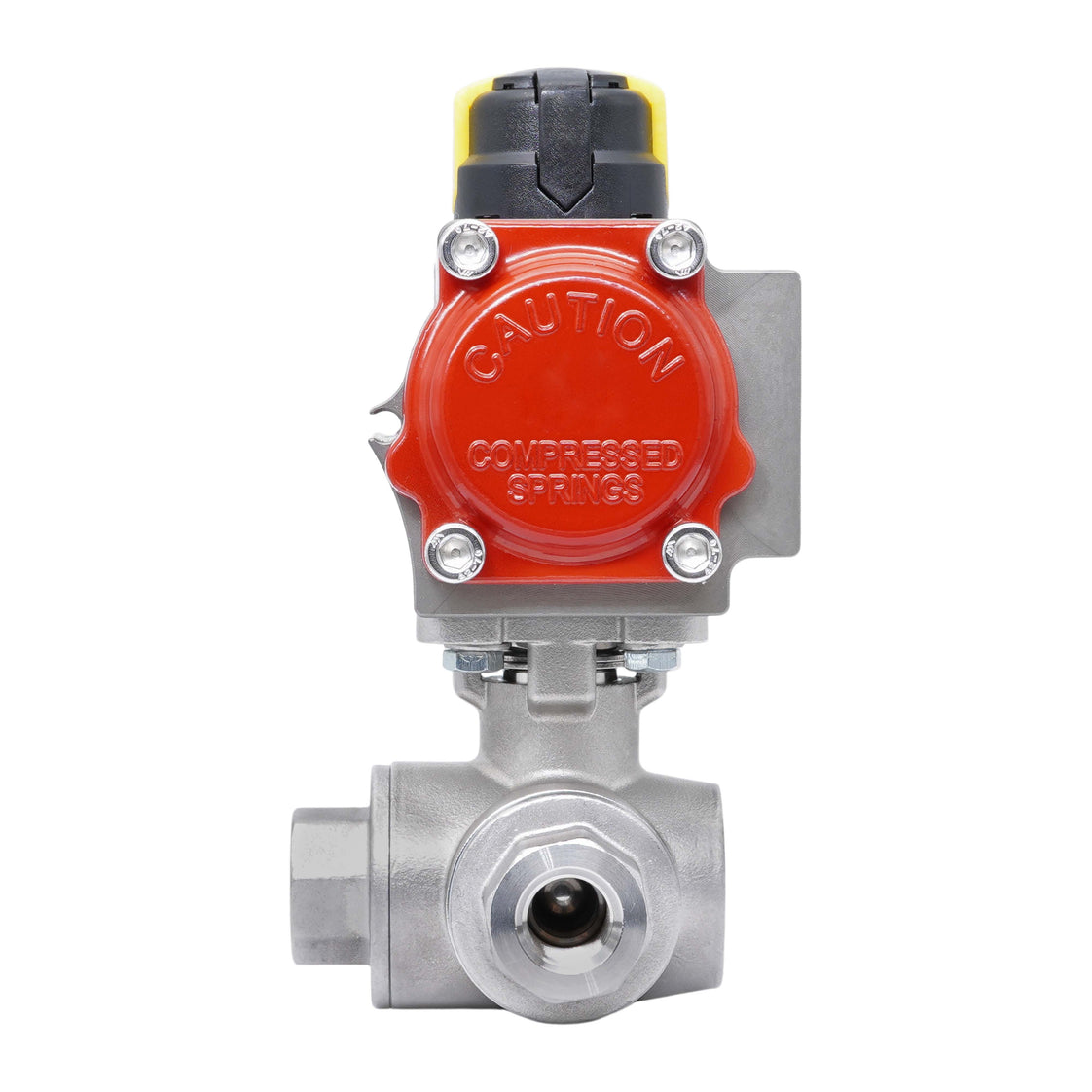

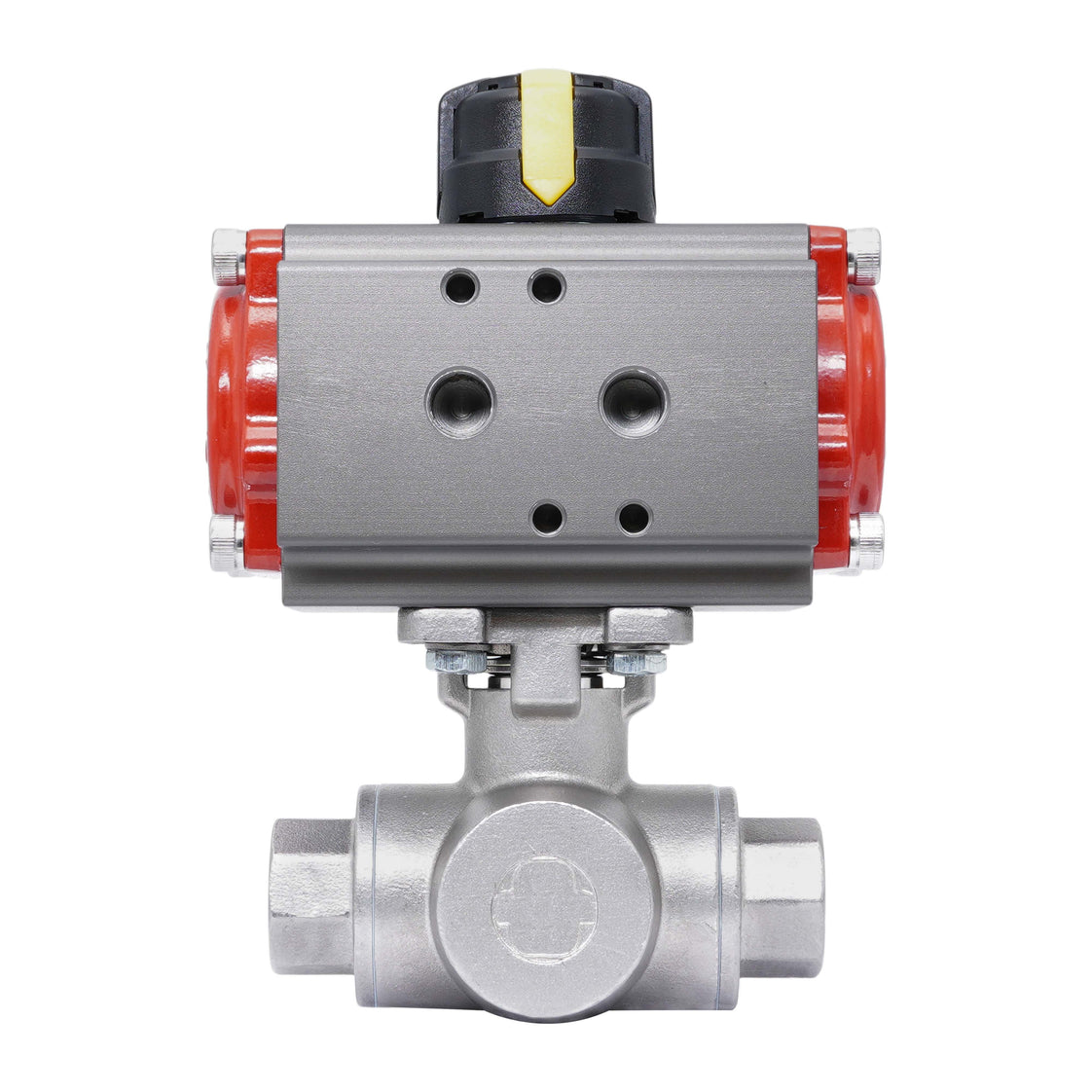

Válvula de Bola de Acero Inoxidable Neumática 3 Vías T-Port Rp 1/4'' Cierre por Resorte

Esta válvula de bola 3- vías TamesonPRO se ofrece en combinación con un actuador neumático JP Fluid Control. La válvula cuenta con un diámetro de 11 mm y conexiones roscadas hembra BSPT Rp 1/4 pulgada. Es adecuada para temperaturas del fluido de -29°C a 210°C (-20°F hasta 410°F). La válvula puede manejar presiones de hasta 69 bar a 20°C (1000 psi a 68°F). El cuerpo de la válvula y la bola están hechos de acero inoxidable 1.4408 con un sello de PTFE, lo que la hace adecuada para diversos medios agresivos y corrosivos. El valor Kv es 2.38 m³/h (Cv = 2.8 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de piñón y cremallera de cierre por resorte con un cuerpo de aluminio anodizado duro de 35- micrones. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Es adecuado para temperatura ambiente de -20°C a 80°C (-4°F a 176°F). Además, cuenta con una interfaz Namur de 1/4 de pulgada para válvulas solenoides y una interfaz de 80 x 30 mm para cajas de finales de carrera VDI/VDE 3845

Ventajas:

• Montaje directo de válvula solenoide 1/4 Namur posible
• Garantizado más de 500,000+ ciclos para el actuador neumático
• Indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El de un solo efecto conserva aire comprimido y la válvula volverá a la posición inicial en caso de pérdida de aire o energía
• Puede equiparse con una caja de finales de carrera (VDI/VDE 3845 80 x 30 mm)
• Coste de inversión inicial menor que una versión eléctrica

Desventajas:

• El de un solo efecto ofrece menos control que los actuadores de doble efecto

Diámetro y función del circuito

La bola tiene un T-Port. Girar la bola 90 grados permite cambiar entre dos circuitos o conectar las tres tuberías. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función del circuito de válvulas con T-Port

Válvulas de bola TamesonPRO serie 1125

La serie 1125 incluye válvulas de bola 3- vías confiables con L-Port o T-Port. La carcasa está hecha de acero inoxidable, la bola también es de acero inoxidable y los asientos de la válvula son de PTFE. Las válvulas son adecuadas para diversos medios agresivos y corrosivos hasta un máximo de 69 bar (1000 psi). Adecuadas para temperaturas entre -29°C y 210°C (-20°F y 410°F). Las válvulas de bola de la serie 1125 tienen todas una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de piñón y cremallera JP Fluid Control están diseñados para operar válvulas de cuarto de vuelta como válvulas de mariposa y válvulas de bola, ofreciendo capacidades tanto de encendido/apagado como de modulación. Con una carcasa duradera de aluminio anodizado, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante a lo largo del rango de giro. Diseñados para precisión y longevidad, tienen una vida útil de 500,000 ciclos, asegurando un control de válvula fiable y seguro. Tras el montaje, cada actuador pasa por pruebas rigurosas en un banco de pruebas totalmente automatizado, haciéndolos adecuados para una amplia gama de aplicaciones industriales.
