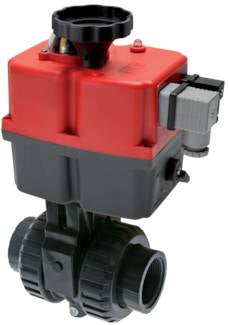

Válvula de bola de PVC de 2 vías VDL de 32mm 24-240V AC/DC a prueba de fallos

Este actuador eléctrico con función a prueba de fallos se ofrece en combinación con una válvula de bola de 2 vías. Puede girar la válvula de 0 a 90 grados en 9 segundos con un par de accionamiento de 20 Nm (par de rotura superior, por lo que le rogamos consulte el manual). Requiere una tensión de alimentación de 24-240 V CA/CC, tiene un ciclo de trabajo del 75% e incorpora un indicador visual de posición en la parte superior de la unidad para ver claramente la posición de la válvula. También está equipado con un retorno de seguridad de la batería (BSR) como función de seguridad electrónica. Si se pierde la alimentación, la batería alimentará el actuador lo suficiente para que la válvula vuelva a su estado normal (normalmente abierta/cerrada, depende de cómo esté montada). De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente la válvula en caso necesario. El actuador se monta en la válvula de bola a través de la brida ISO 5211 F03, F04 o F05 (14 mm). La válvula de PVC de 2 vías tiene dos puntos de conexión de tomas de unión verdaderas de 32 mm. El medio fluye a través de un orificio de 25 mm (valor Kv de 42 m3/h) y la temperatura puede oscilar entre 0 y 60 °C a 16 bares. El material de la junta del husillo es EPDM. La duradera carcasa de poliamida (PA) del actuador confiere a la unidad una protección IP67 para una temperatura ambiente de -20 a 70 °C. Antes de conectar el actuador, lea atentamente el manual.

Pros

• Está equipado con un retorno de seguridad de la batería (BSR) para alimentar el actuador para girar la válvula de nuevo a su estado normal
• Tiene una robusta carcasa IP67
• De serie, dispone de una rueda dentada de accionamiento manual para girar manualmente la válvula en caso necesario.
• Dispone de un claro indicador visual de posición para ver el estado de la válvula

Contras

• En comparación con un actuador neumático del mismo tamaño, la velocidad de funcionamiento es más lenta

Serie J4C

Válvula de bola VDL

Las válvulas de bola de la serie VDL son válvulas de bola de 2 vías fiables con carcasa de PVC. La bola también es de PVC y los asientos de la válvula son de EPDM. La válvula es apta para diversos medios, como agua de mar, la mayoría de ácidos y bases, y disolventes orgánicos de hasta 16 bares. Adecuado para temperaturas entre 0 y 60 grados Celsius y disponible en tamaños de 32 mm a 63 mm. Todas las válvulas de bola de esta serie tienen una brida superior ISO 5211 (F05, cuadrado de 14 mm) que permite el montaje de un actuador.

Actuador J4C

Los actuadores eléctricos de alto voltaje para válvulas J4C del fabricante J+J ofrecen una impresionante lista de características estándar que incluyen protección contra daños por exceso de par o condensación. Los actuadores también están disponibles con distintas opciones, como el BSR (Battery Safety Return) a prueba de fallos o el DPS (Digital Positioning System) modulante. La serie tiene un rango de par operativo entre 20-300 Nm.
El actuador eléctrico de seguridad o modulante J4C es el mismo que el actuador J4C estándar de encendido y apagado, pero se le añade un BSR y/o un kit DPS en el interior del actuador. El actuador a prueba de fallos J4C BSR puede ajustarse a fallo abierto o fallo cerrado. El actuador modulante J4C DPS puede controlarse con 4-20 mA o 0-10 V (0-10 V bajo pedido).

Piezas de recambio

Válvula de bola: 6P14P032
Actuator: V2S5X

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
