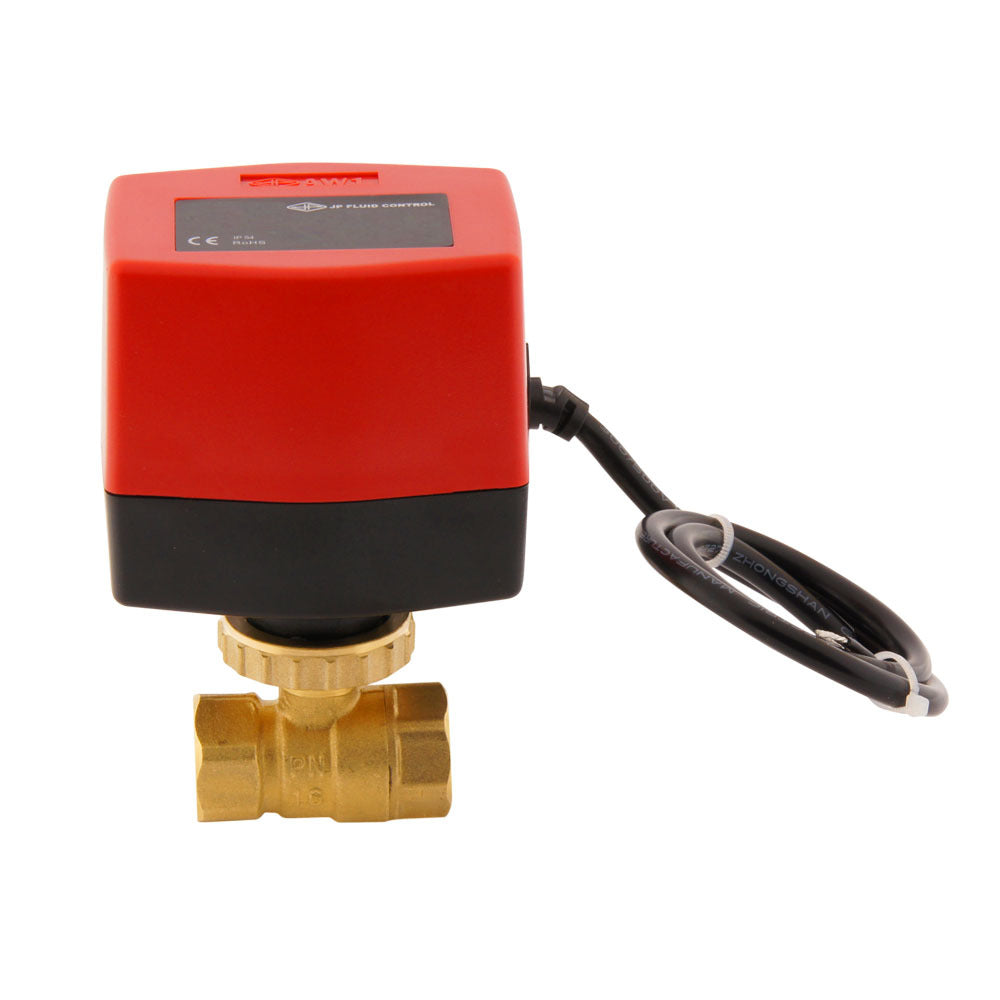

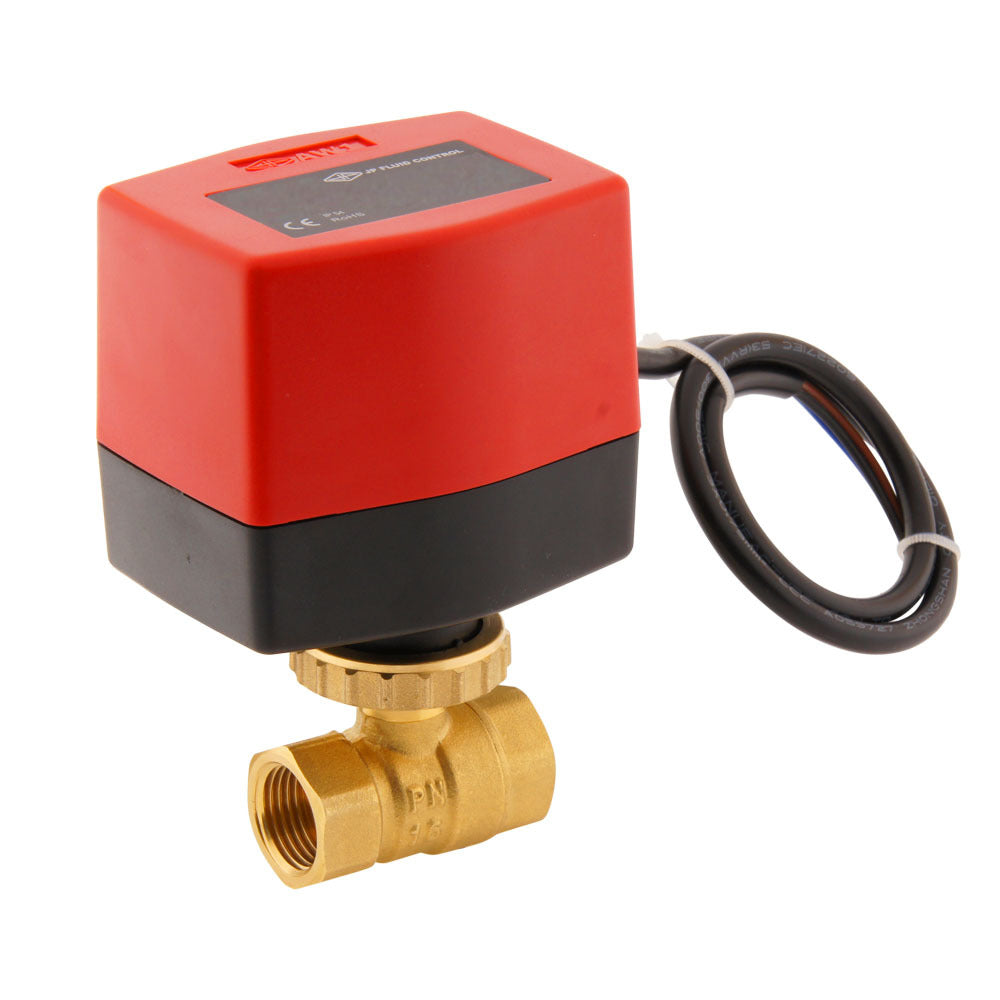

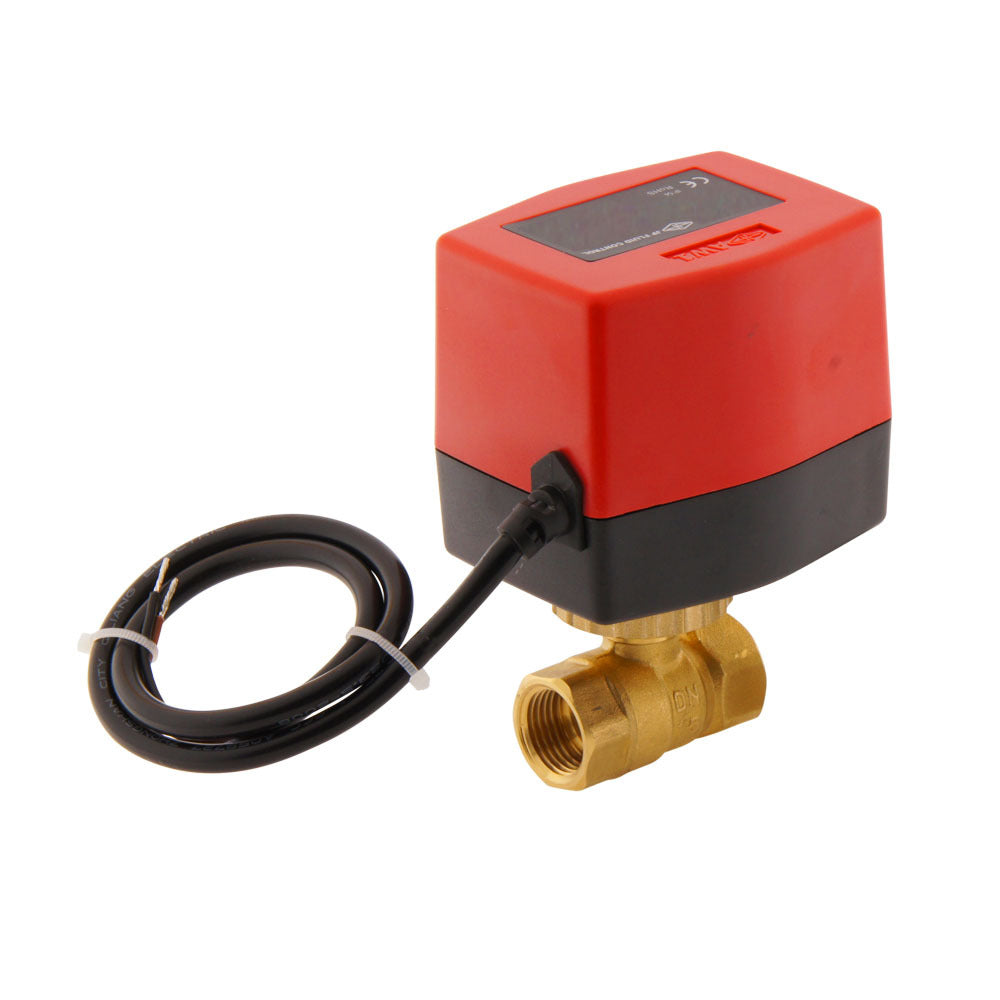

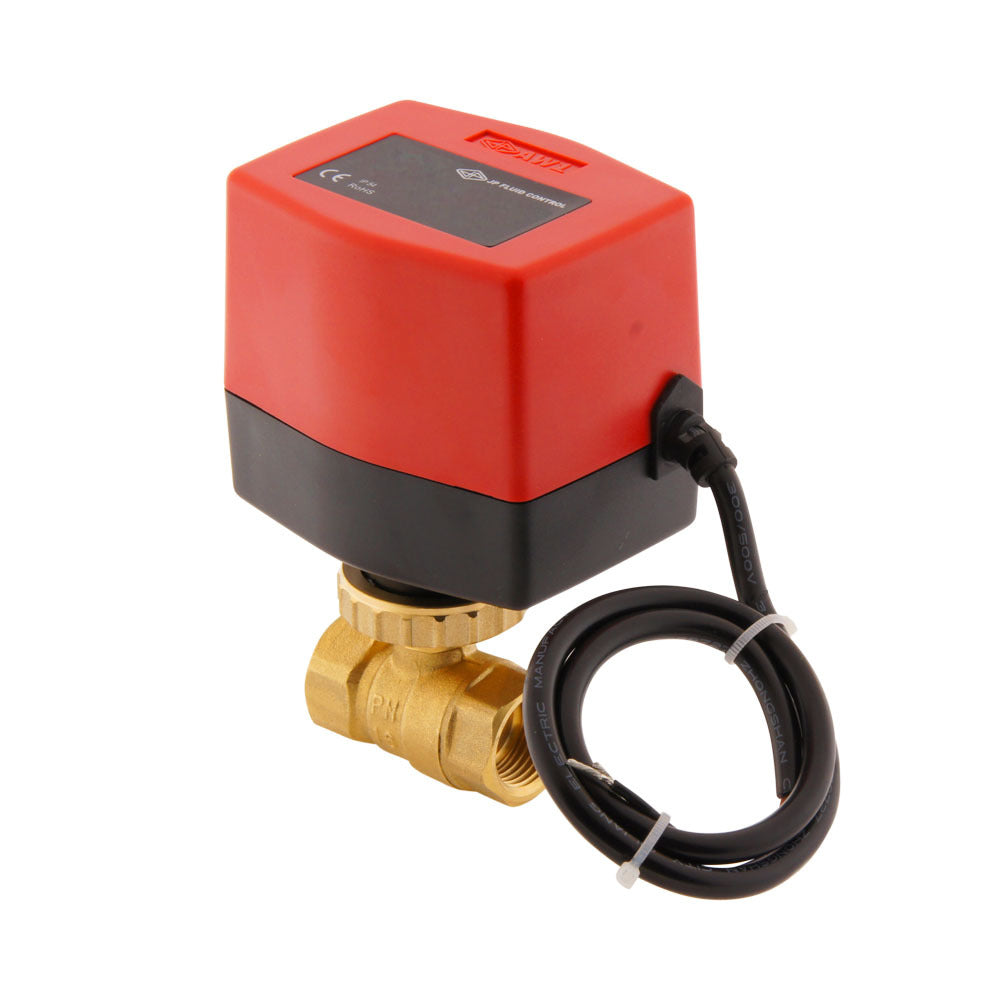

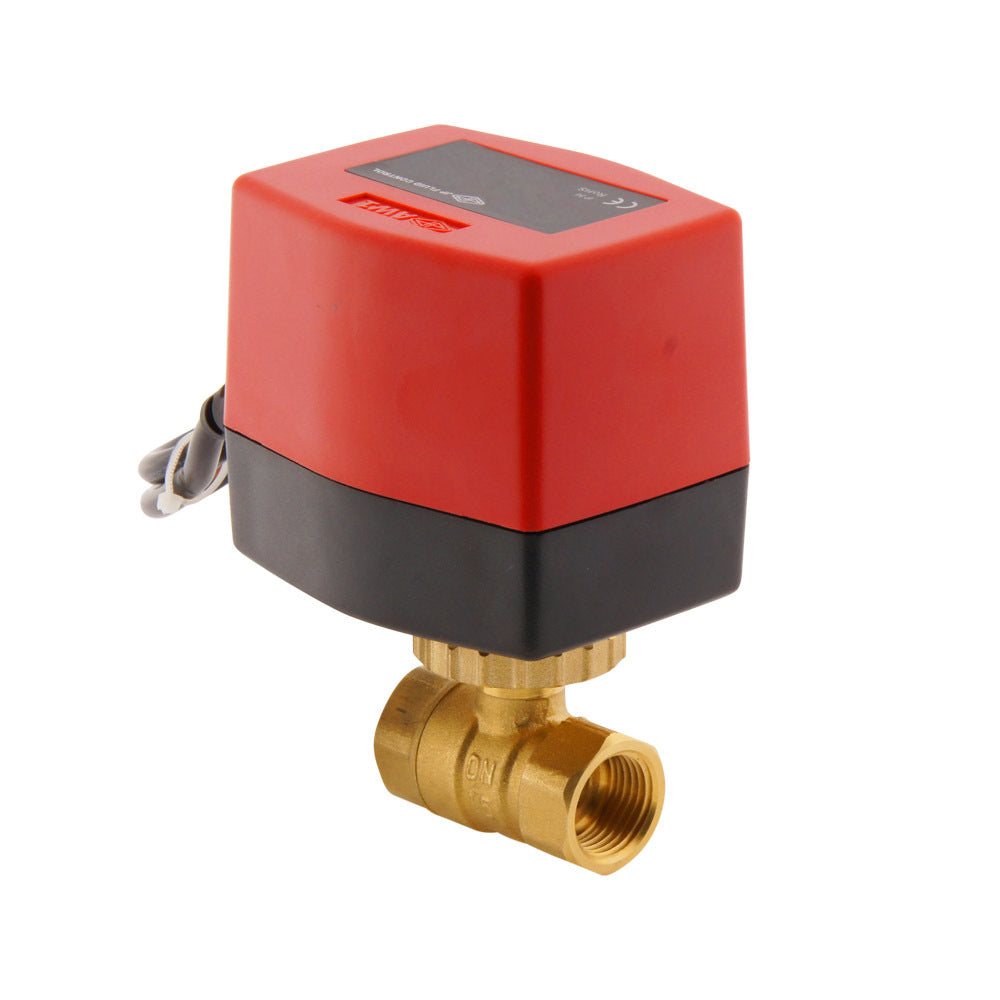

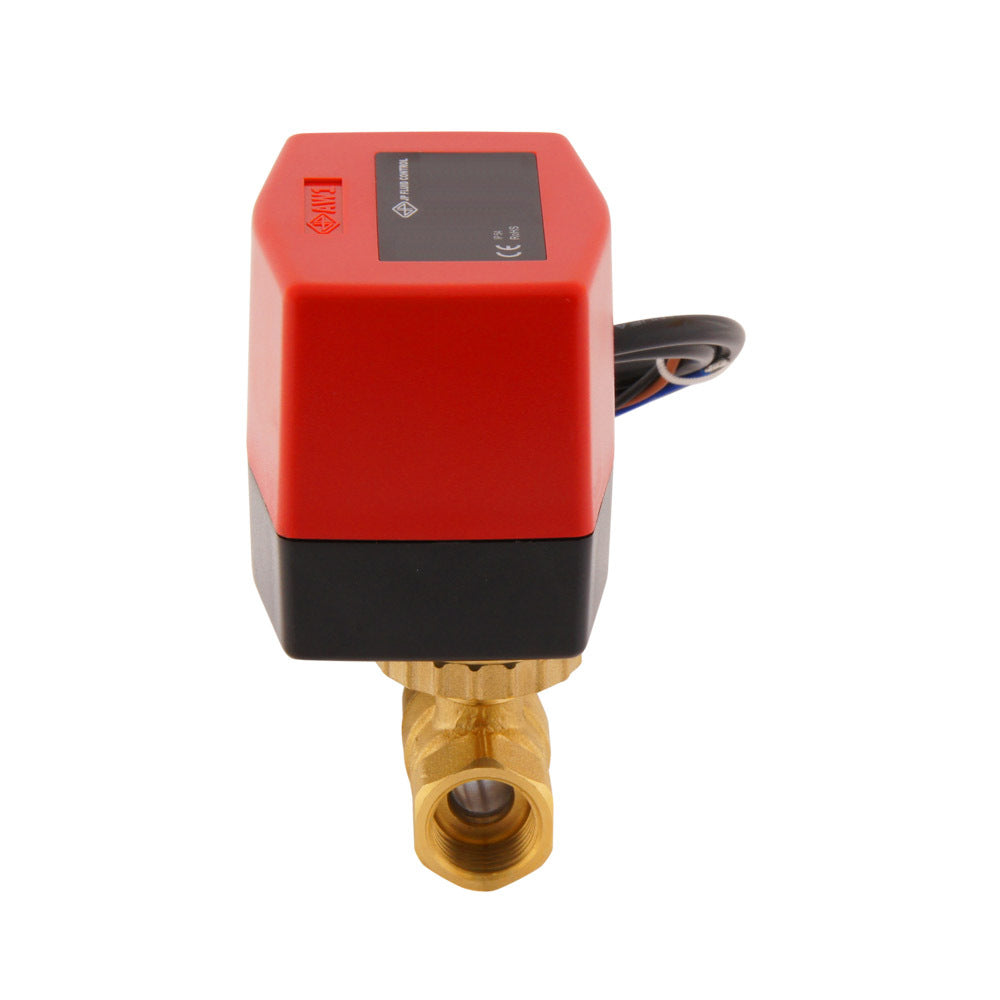

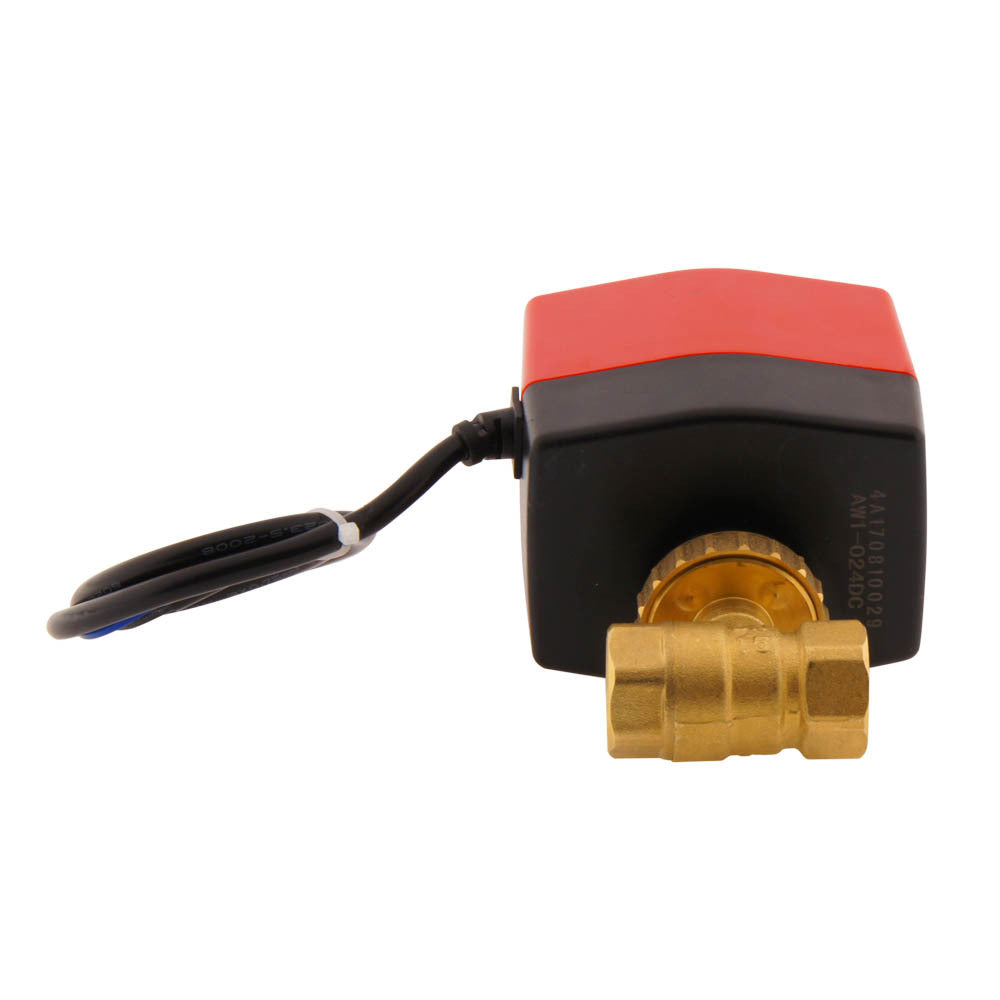

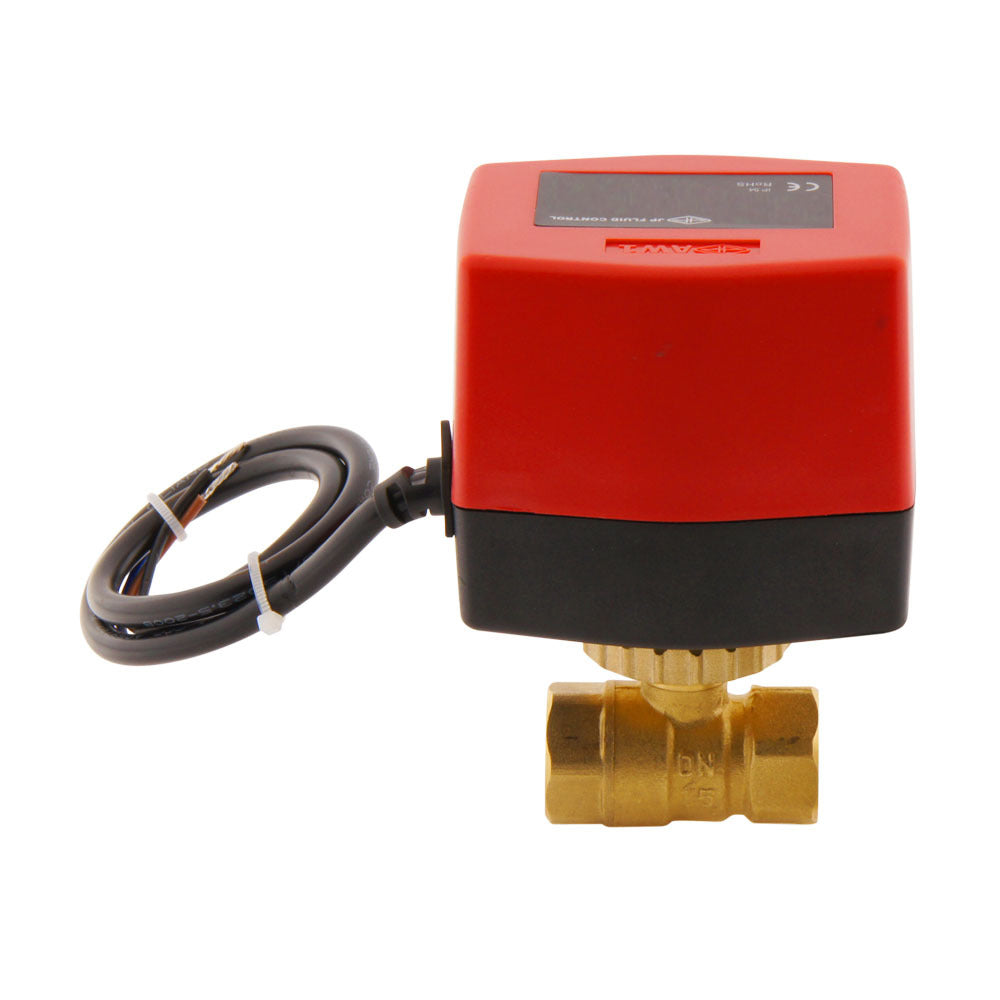

Válvula de bola eléctrica BW2 1/2'' 2 vías 12V DC 3 puntos
Válvula de bola eléctrica de 2 vías con rosca hembra de 1/2 pulgada (BSP) y actuador de 12V DC de bajo consumo. Apto para líquidos y gases (máx. 110°C) y una presión de 0-10 bar. Adecuado como válvula de zona en sistemas de calefacción. La válvula tiene una carcasa de latón con bola cromada y asientos de válvula de PTFE. El diámetro nominal es de 12 mm, el valor Kv es de 8,6m3/h (143,3 l/min a dP=1 bar, agua). Conexión de 3 hilos (3 puntos): hilo neutro y 2 hilos de control (para abrir/cerrar). La válvula se abre en 6s.
Incluyendo el actuador- Precio normal
- €76.61
- Precio normal
- €63.31
Descripción

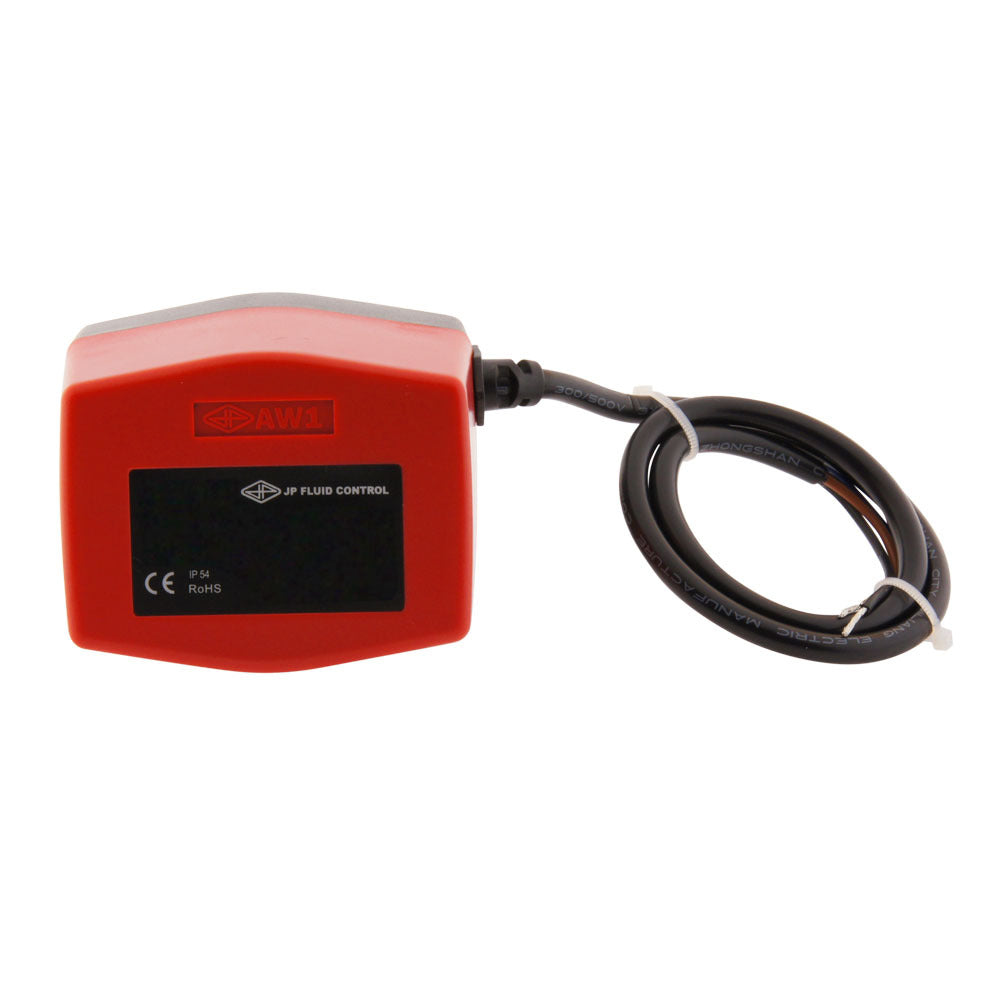

Válvula de bola eléctrica de 2 vías de JP Fluid Control, muy eficiente energéticamente y robusta, para abrir o cerrar tuberías eléctricamente. La válvula tiene roscas de 1/2 pulgada (rosca hembra BSPP) y un actuador de 12V DC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 12 mm, el valor Kv es de 8,6 (143,3 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 6 segundos.
Instalación

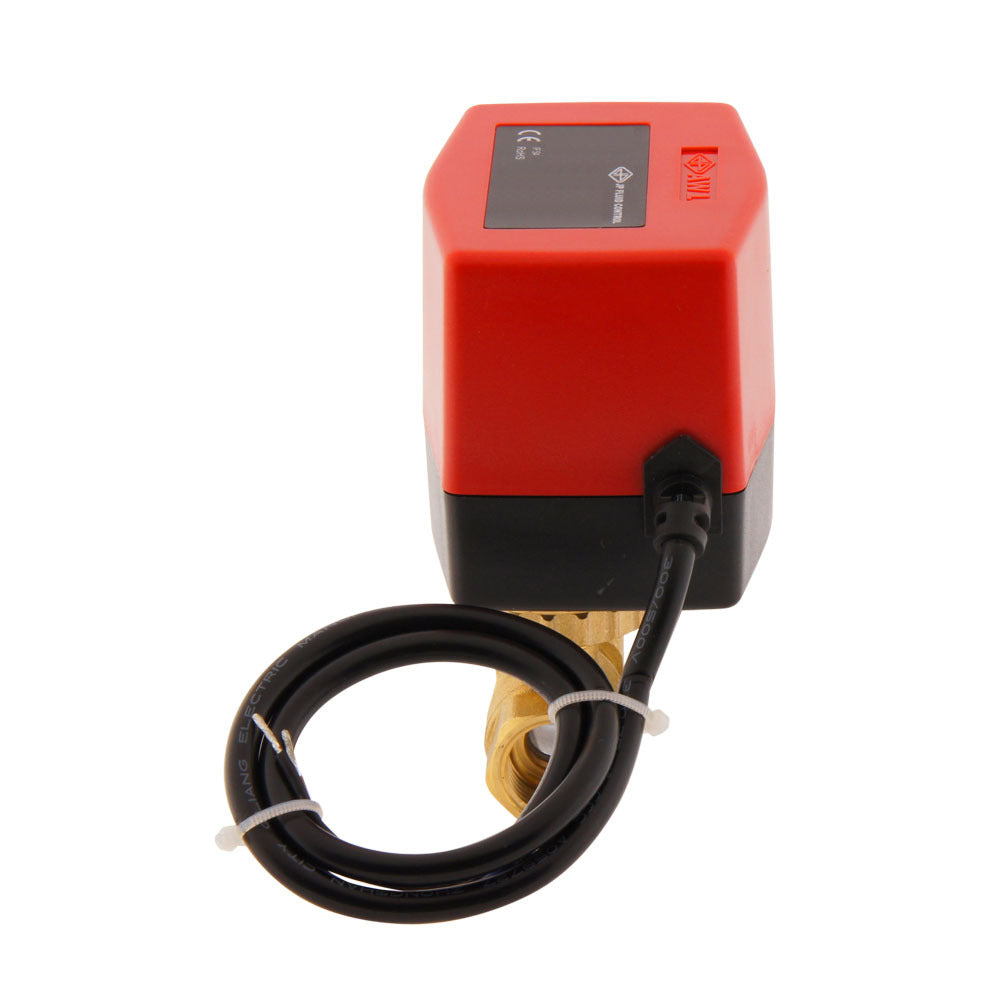

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene un control de 3 puntos. Un cable está permanentemente conectado al negativo. Los otros dos cables son de control para hacer girar la bola en ambas direcciones (se conectan al plus). Nota: no conecte nunca los dos cables de control al mismo tiempo, ya que podría dañar el actuador. Los actuadores pueden suministrarse con un relé integrado (control On-Off), en ese caso sólo se necesita un cable de control. El actuador incluye interruptores de límite, la energía sólo se consume durante la apertura o el cierre de la válvula.
Importante
- Tenga en cuenta el código de colores de los cables. Nunca conecte los dos cables de control al mismo tiempo, el actuador se dañará.
- Apto para gases y líquidos limpios, incluyendo agua fría y caliente.
- Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.
Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
