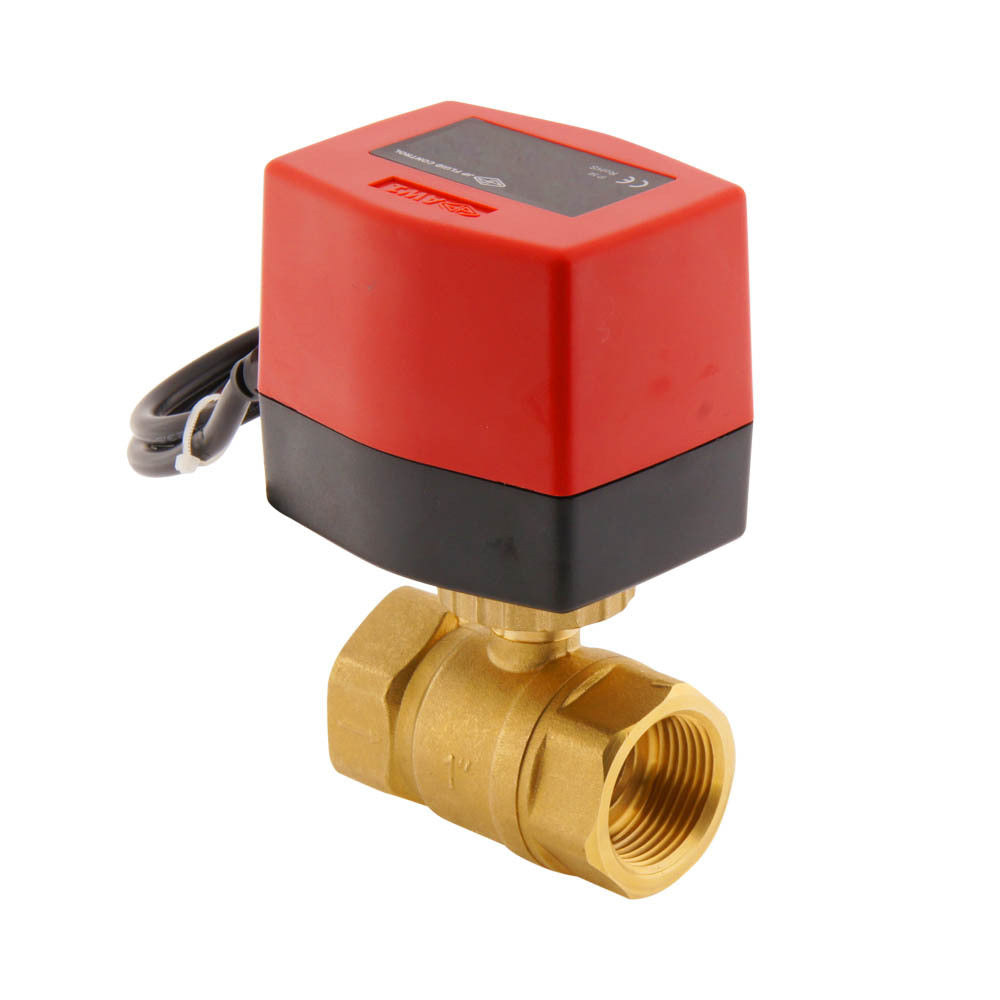

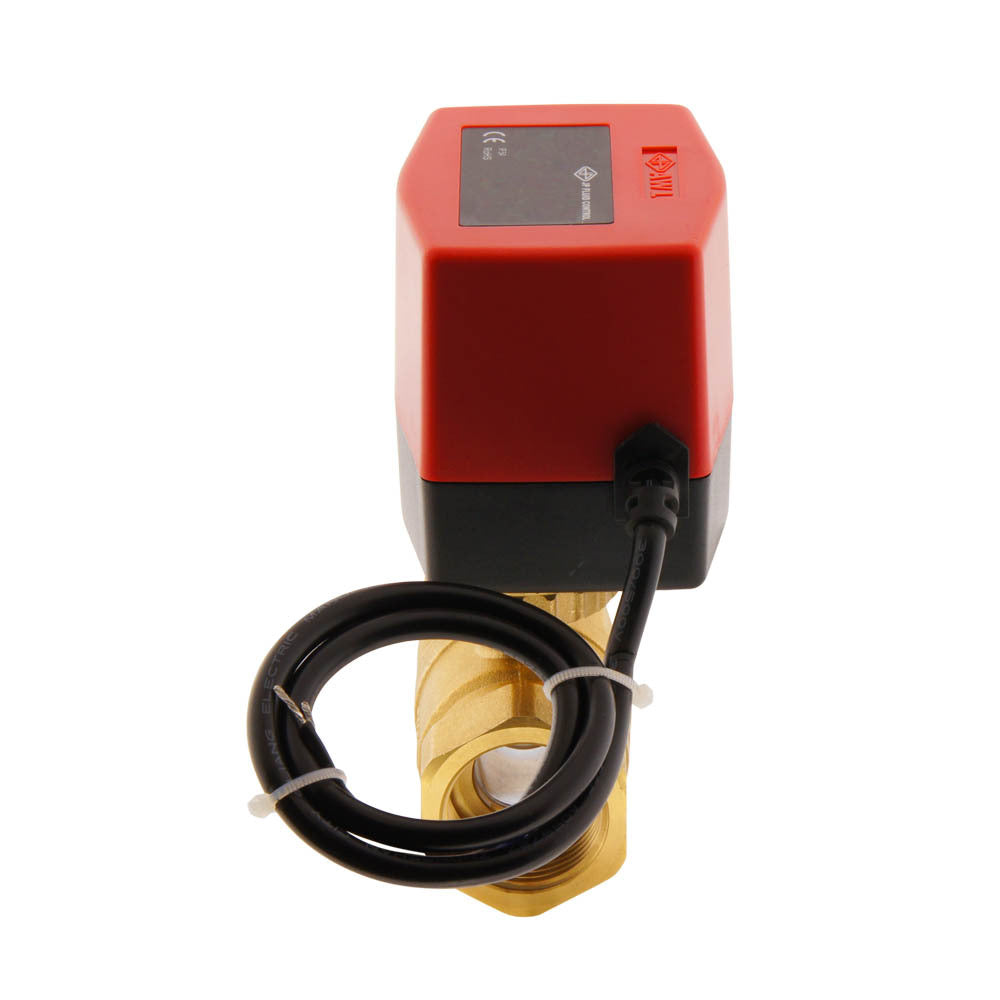

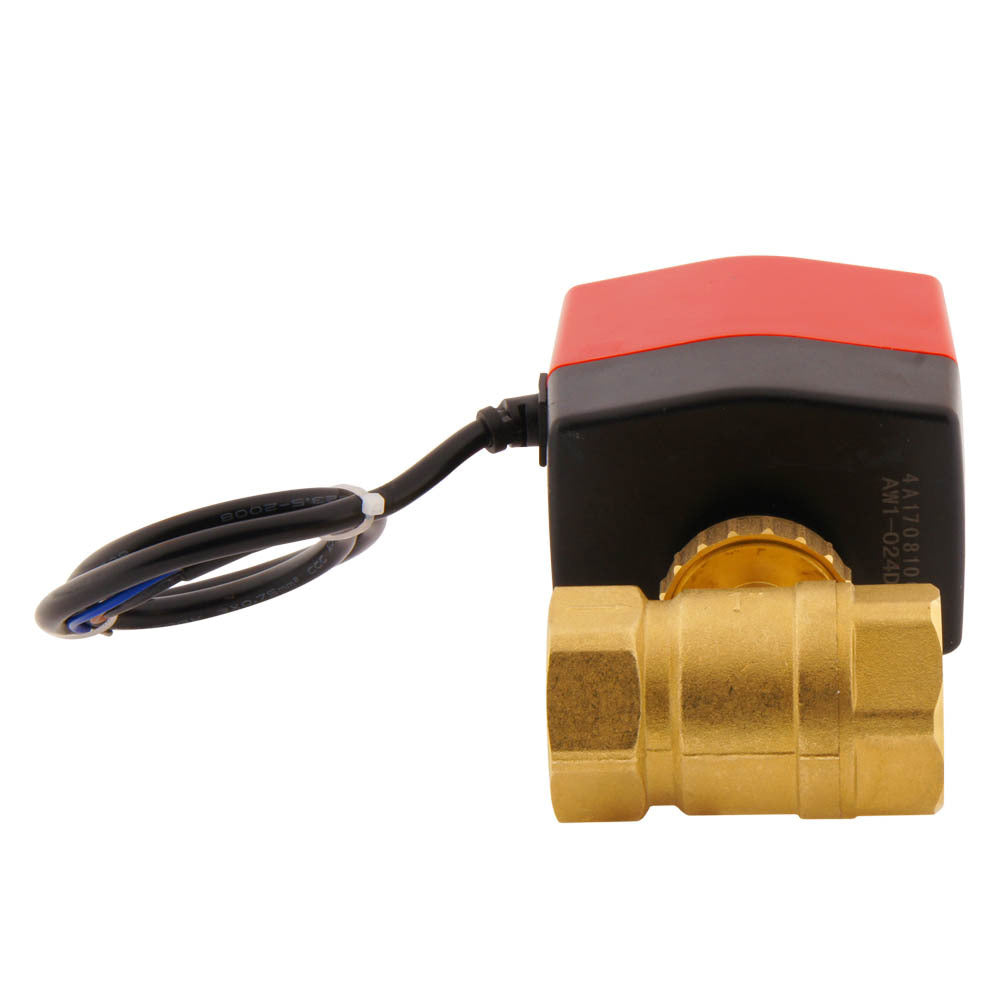

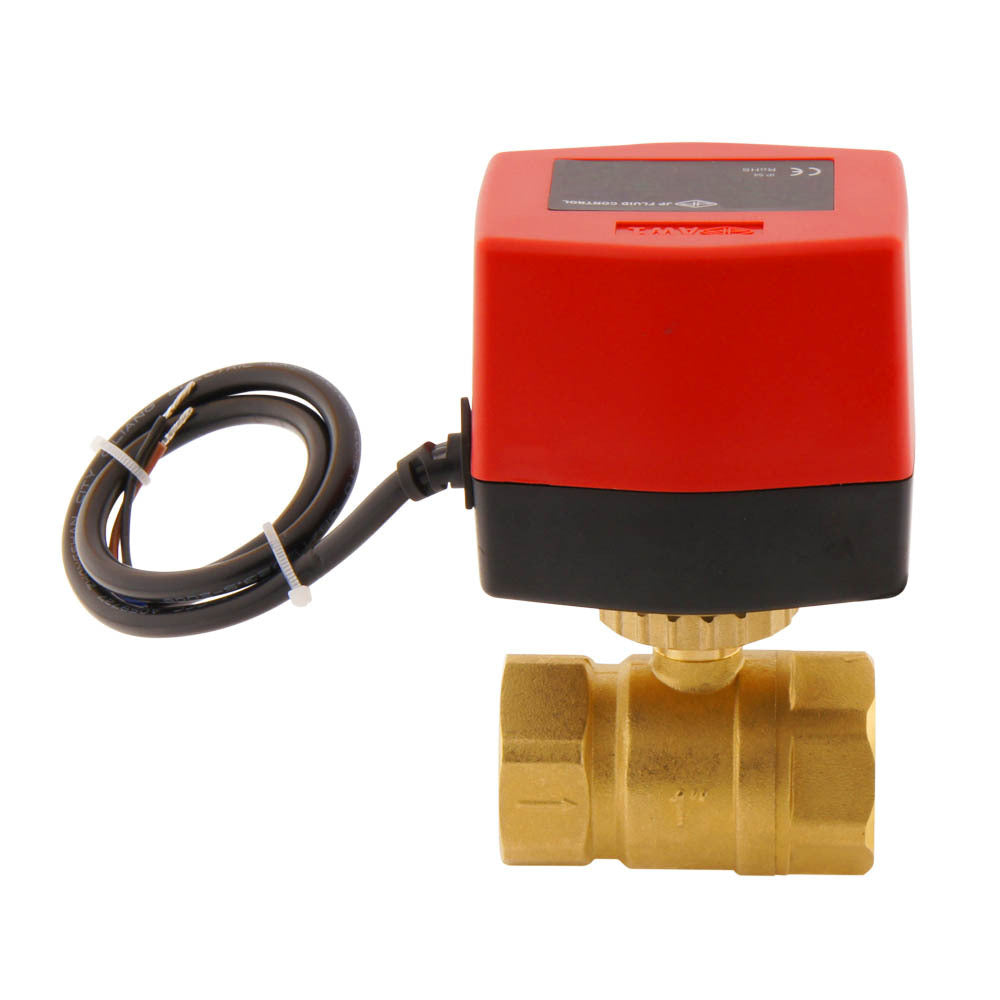

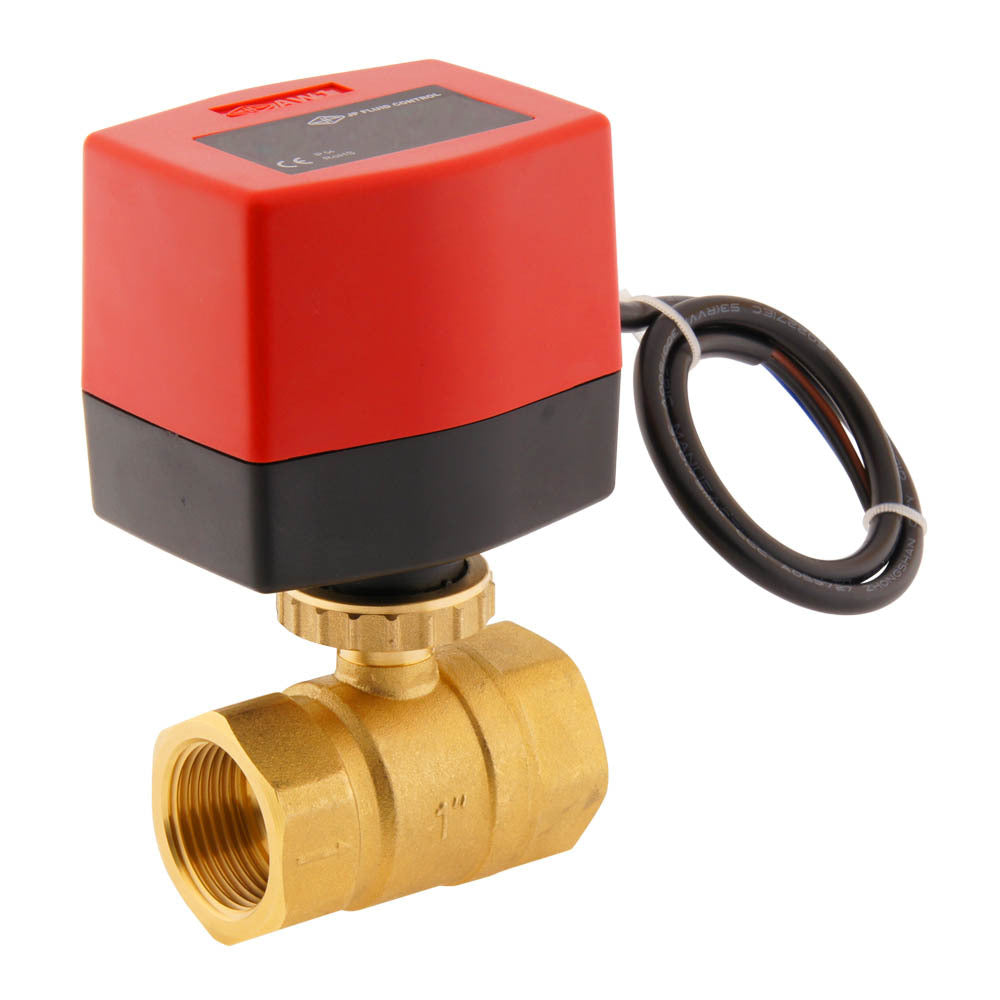

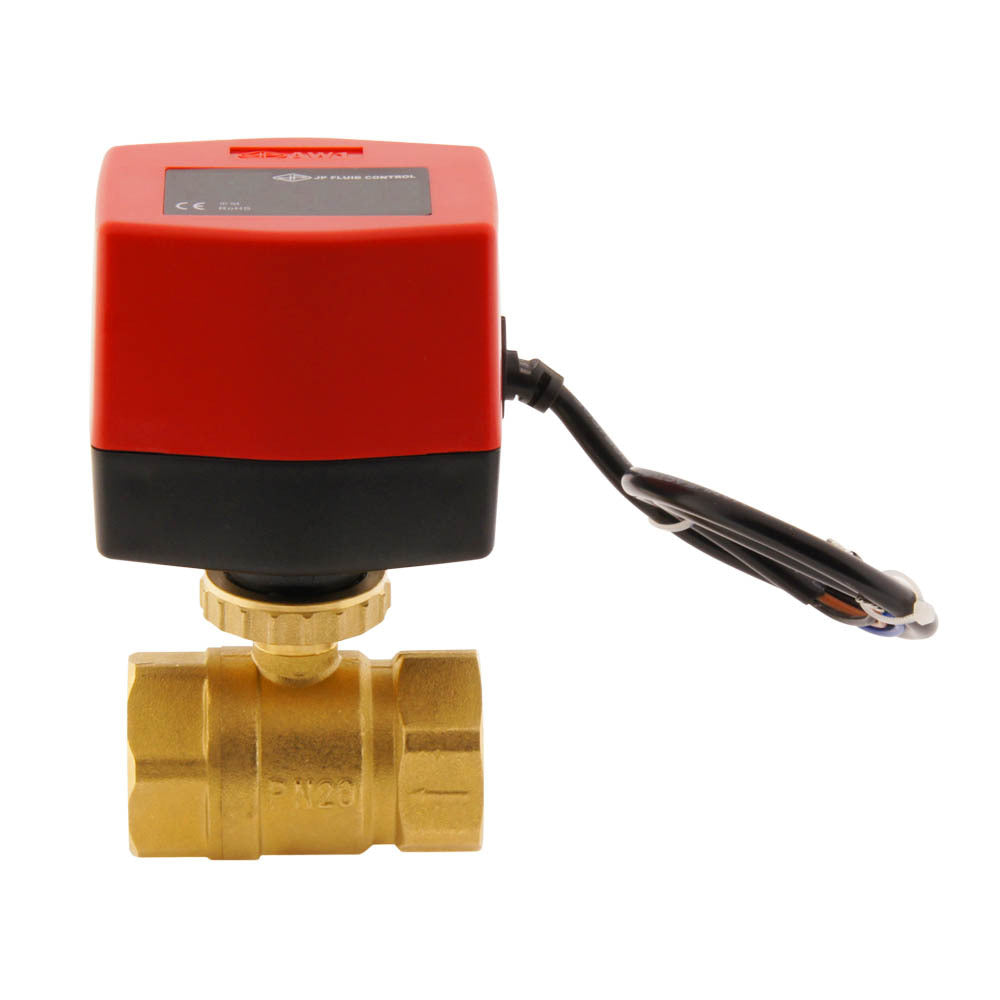

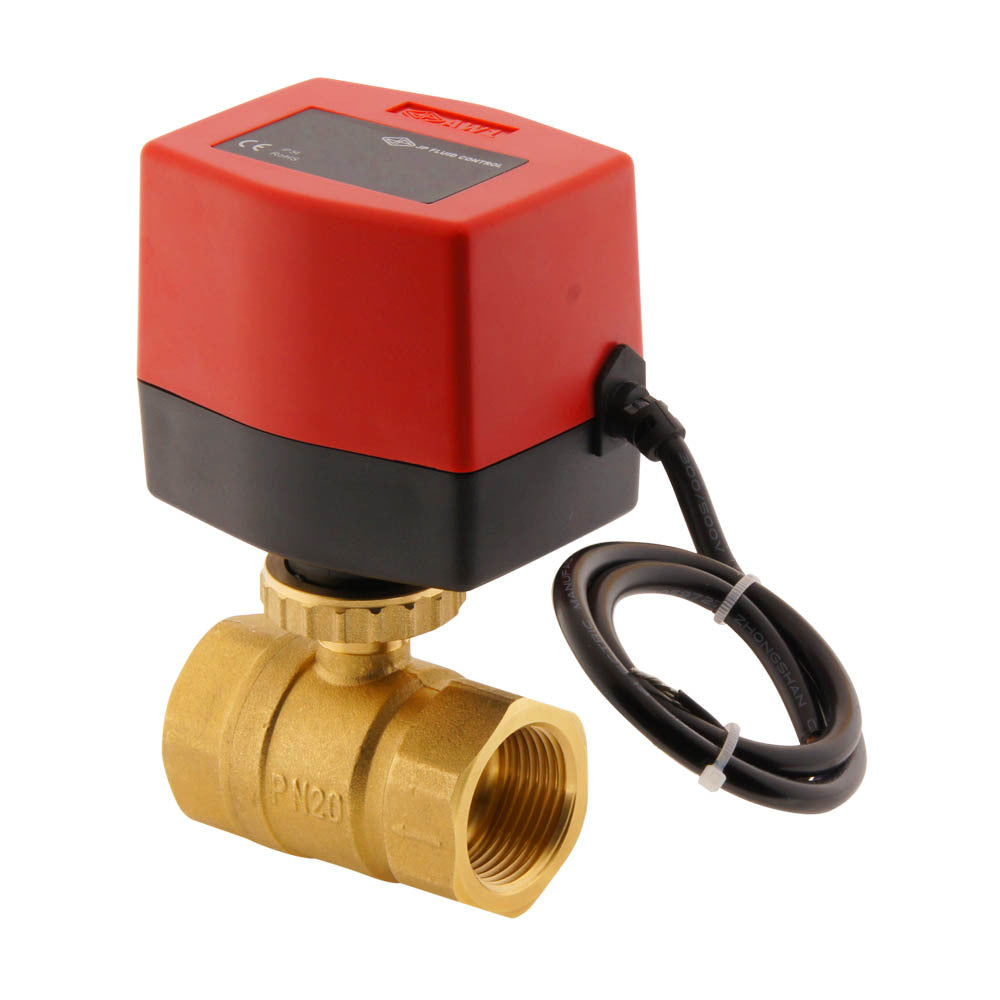

Válvula de bola electrica BW2 1'' 2 vías 120V AC 3 puntos

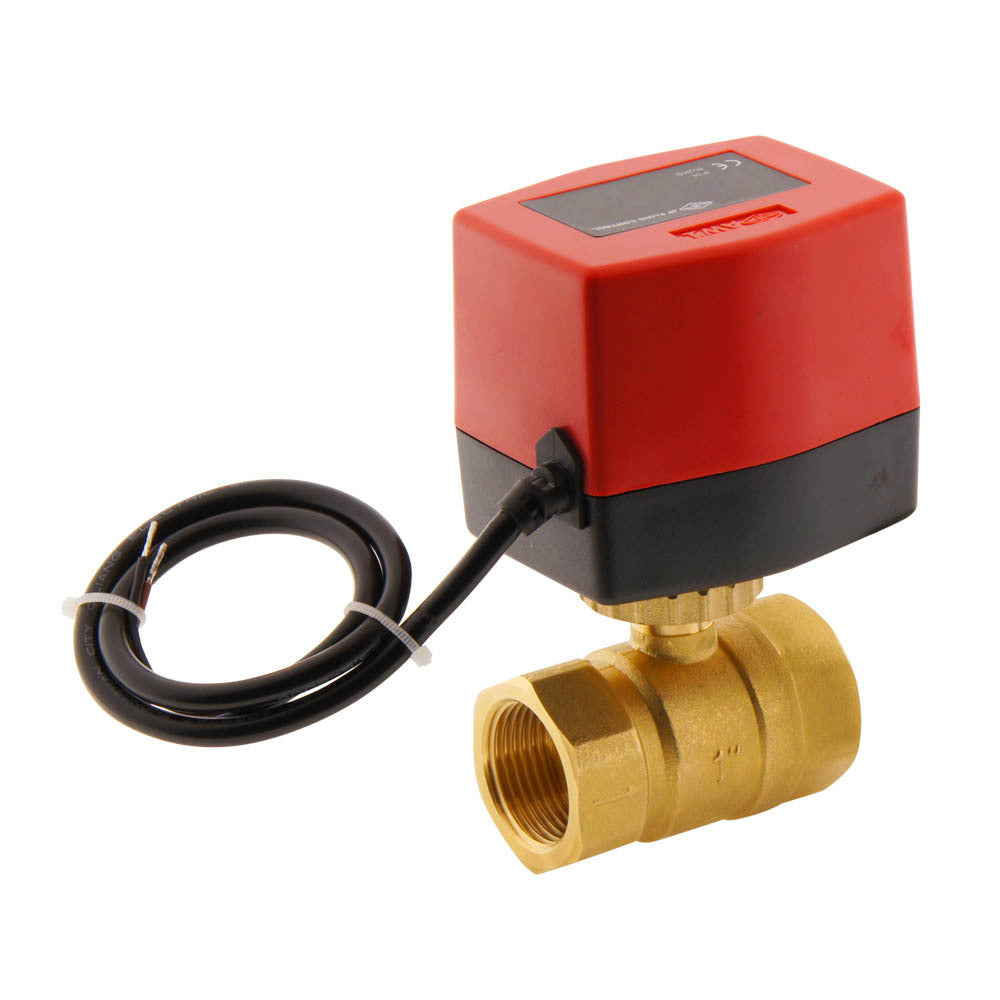

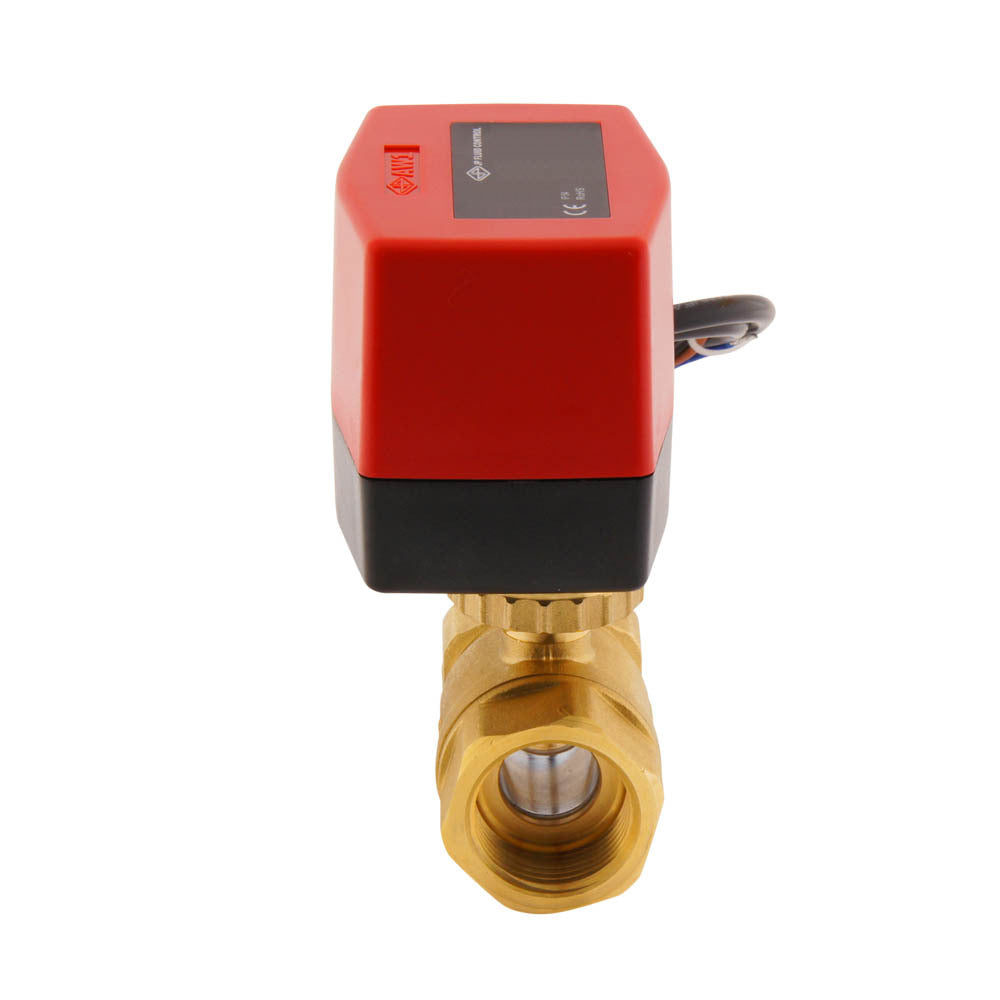

Válvula de bola electrica de 2 vías de JP Fluid Control, muy eficiente energeticamente y robusta, para abrir o cerrar tuberías electricamente. La válvula tiene rosca de 1 pulgada (rosca hembra BSPP) y un actuador de 120V AC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 19 mm, el valor Kv es de 26 (433 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 16 segundos.

Instalación

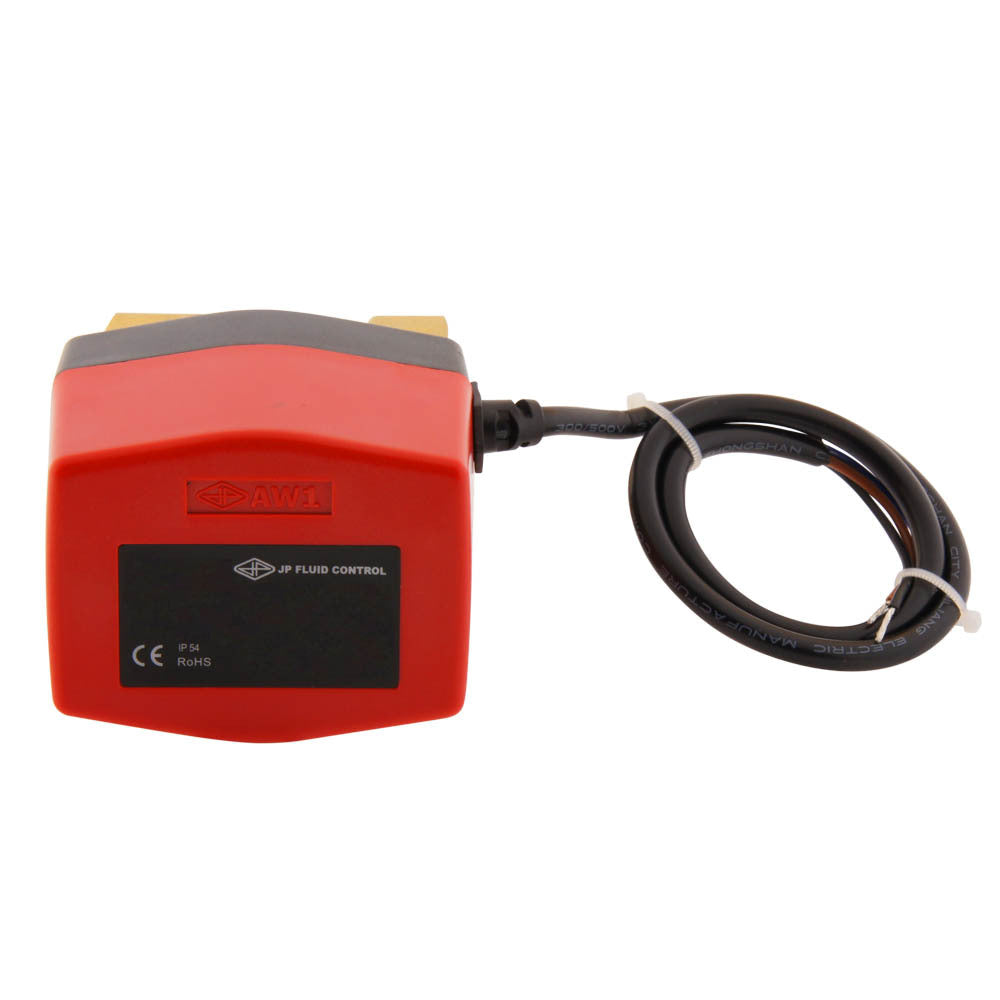

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene un control de 3 puntos. Un cable está permanentemente conectado al neutro. Los otros dos cables son de control para hacer girar la bola en ambas direcciones (se conectan a la fase). Nota: no conecte nunca los dos cables de control al mismo tiempo, ya que podría dañar el actuador. Los actuadores pueden suministrarse con un rele integrado (control On-Off), en ese caso sólo se necesita un cable de control. El actuador incluye interruptores de límite, la energía sólo se consume durante la apertura o el cierre de la válvula.

Importante

• Tenga en cuenta el código de colores de los cables. Nunca conecte los dos cables de control al mismo tiempo, el actuador se dañará.
• Apto para gases y líquidos limpios, incluyendo agua fría y caliente.
• Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.

Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
