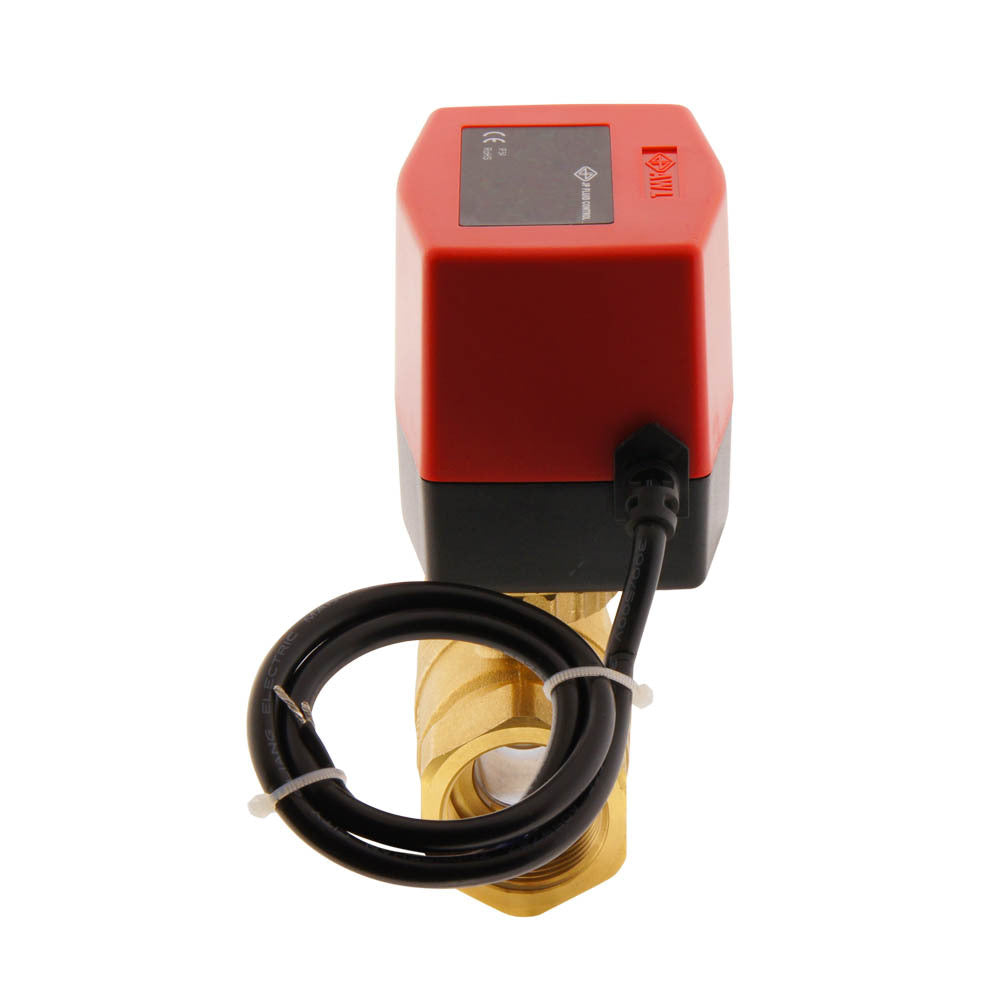

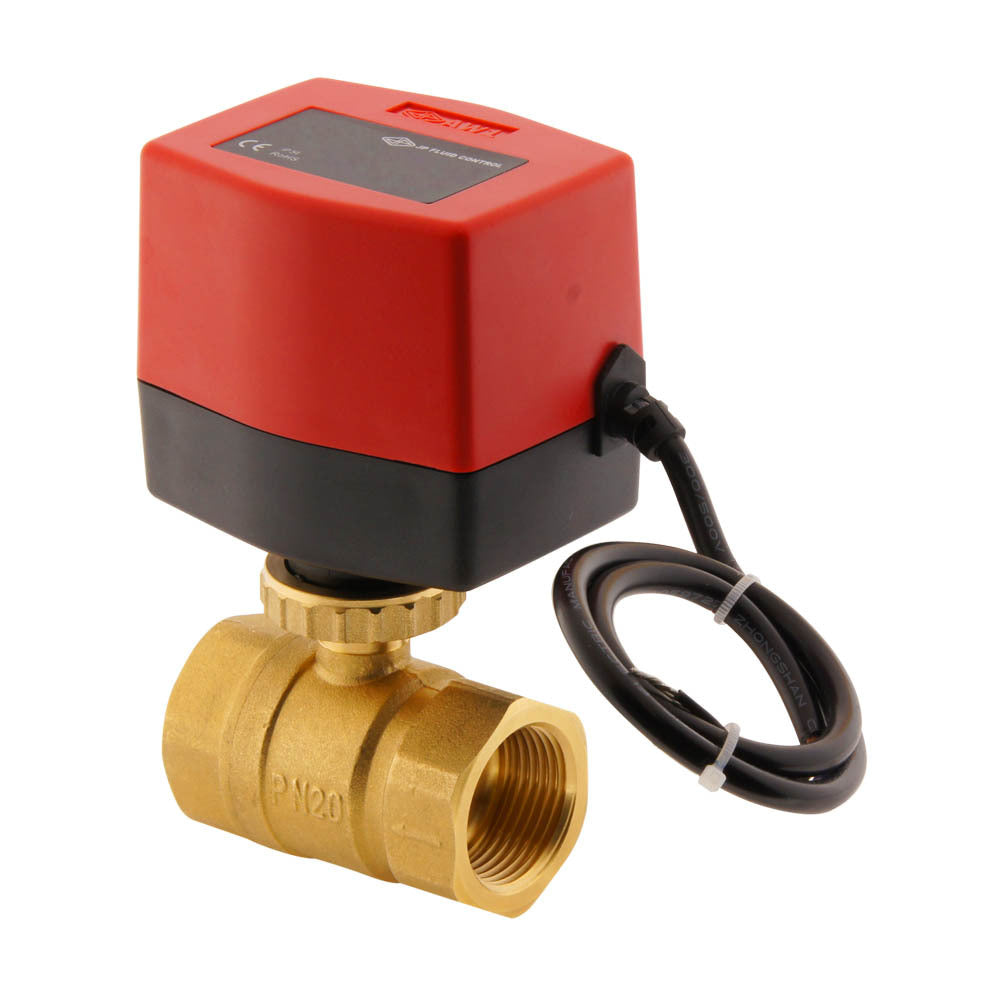

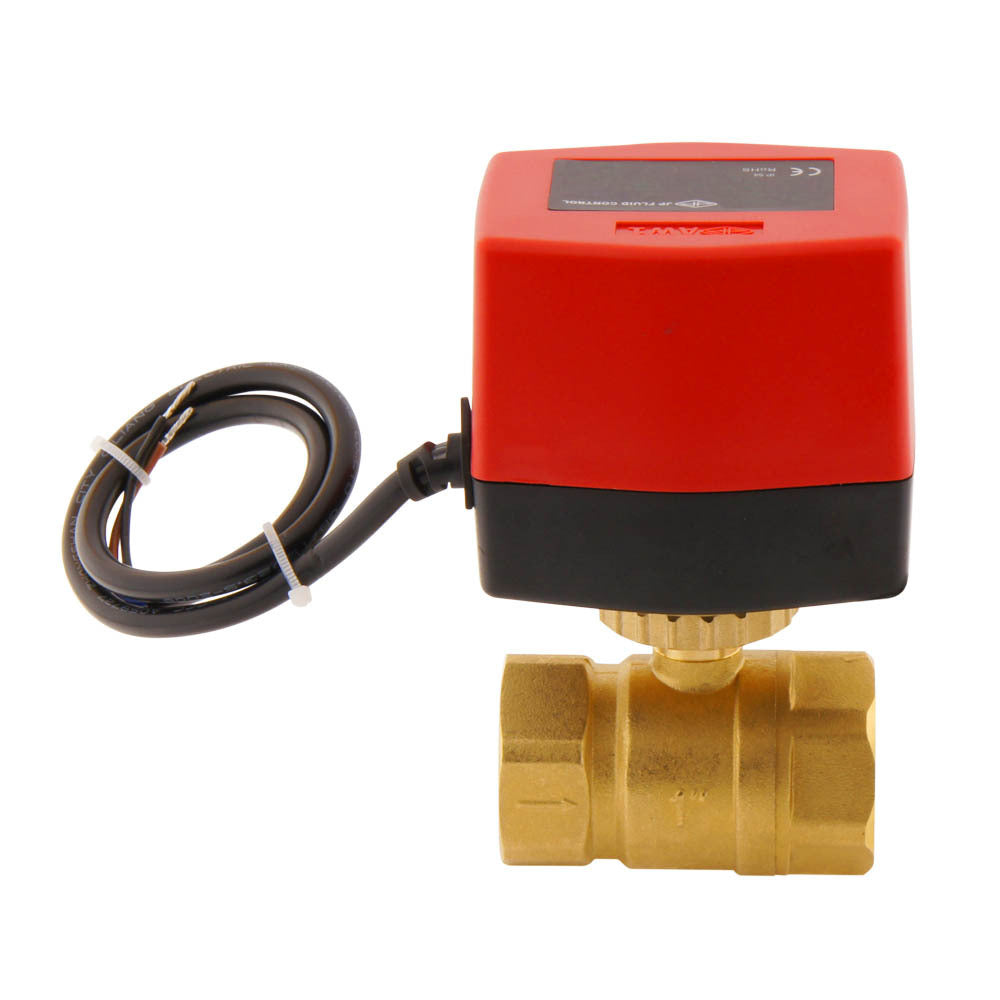

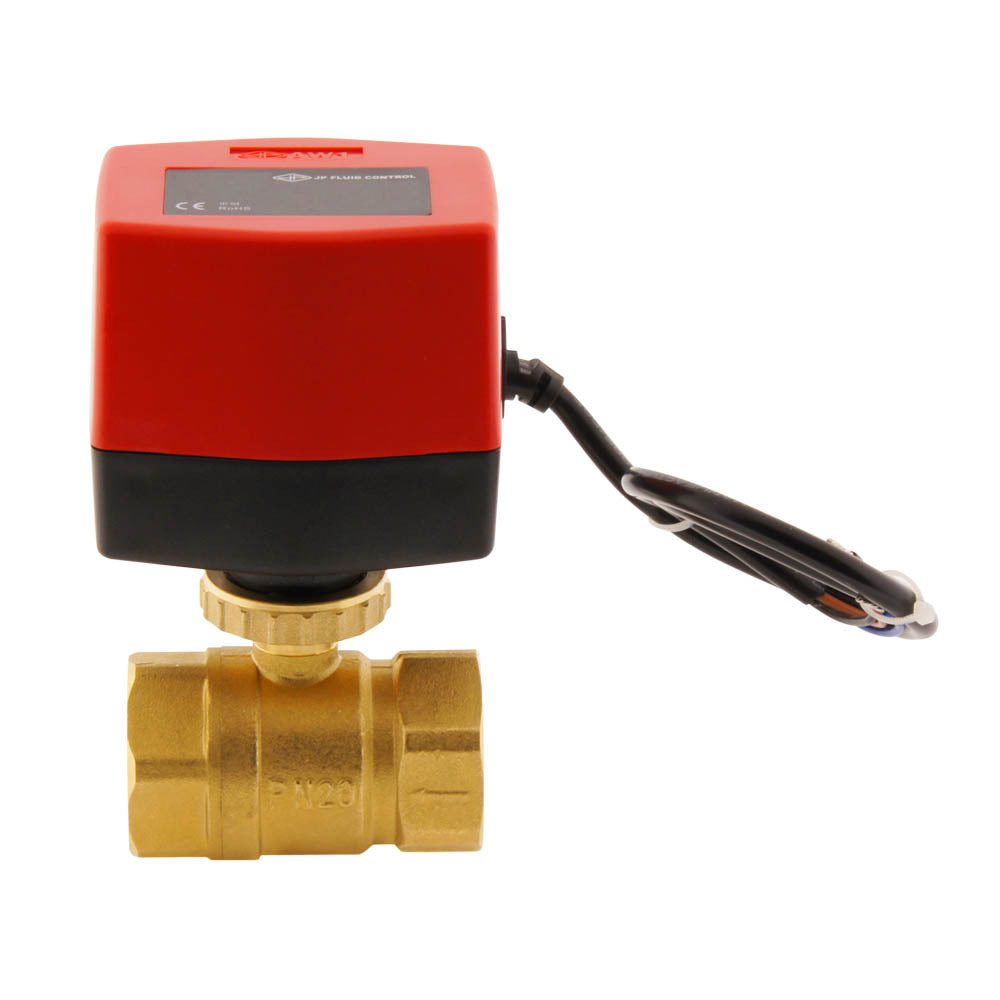

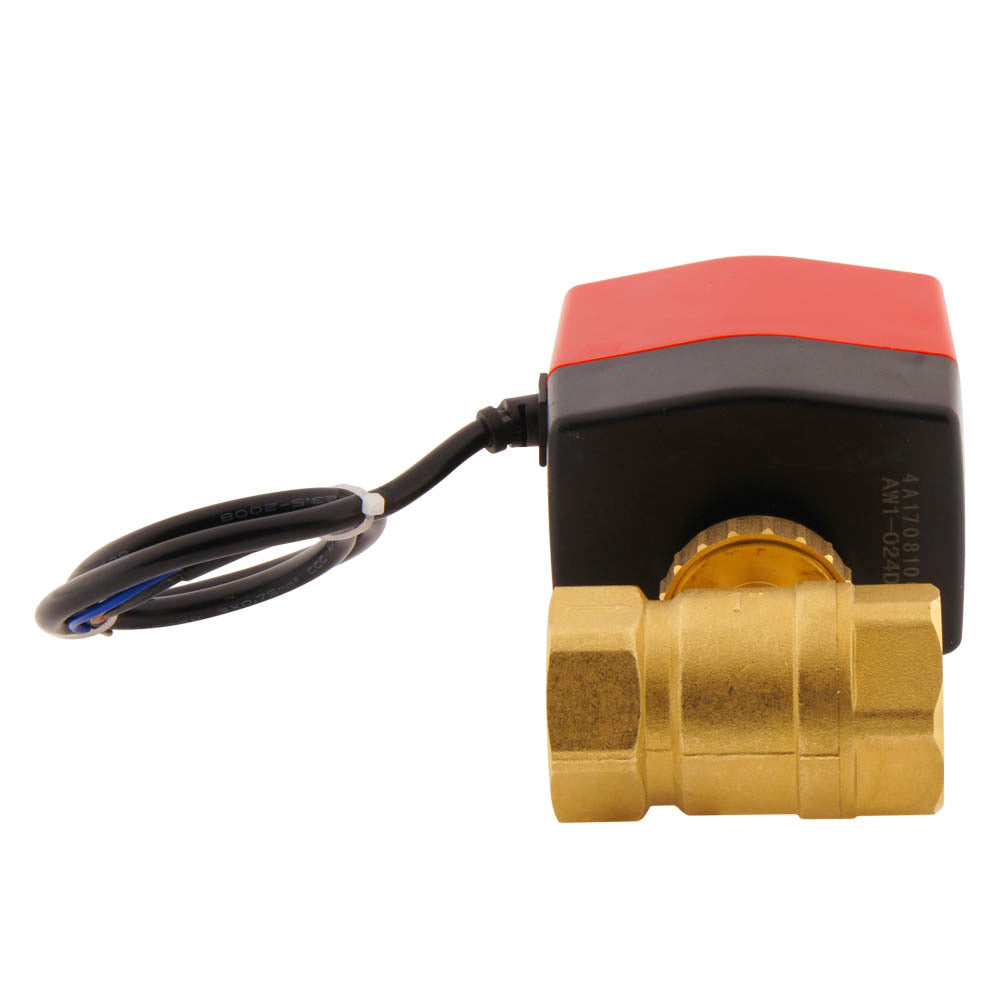

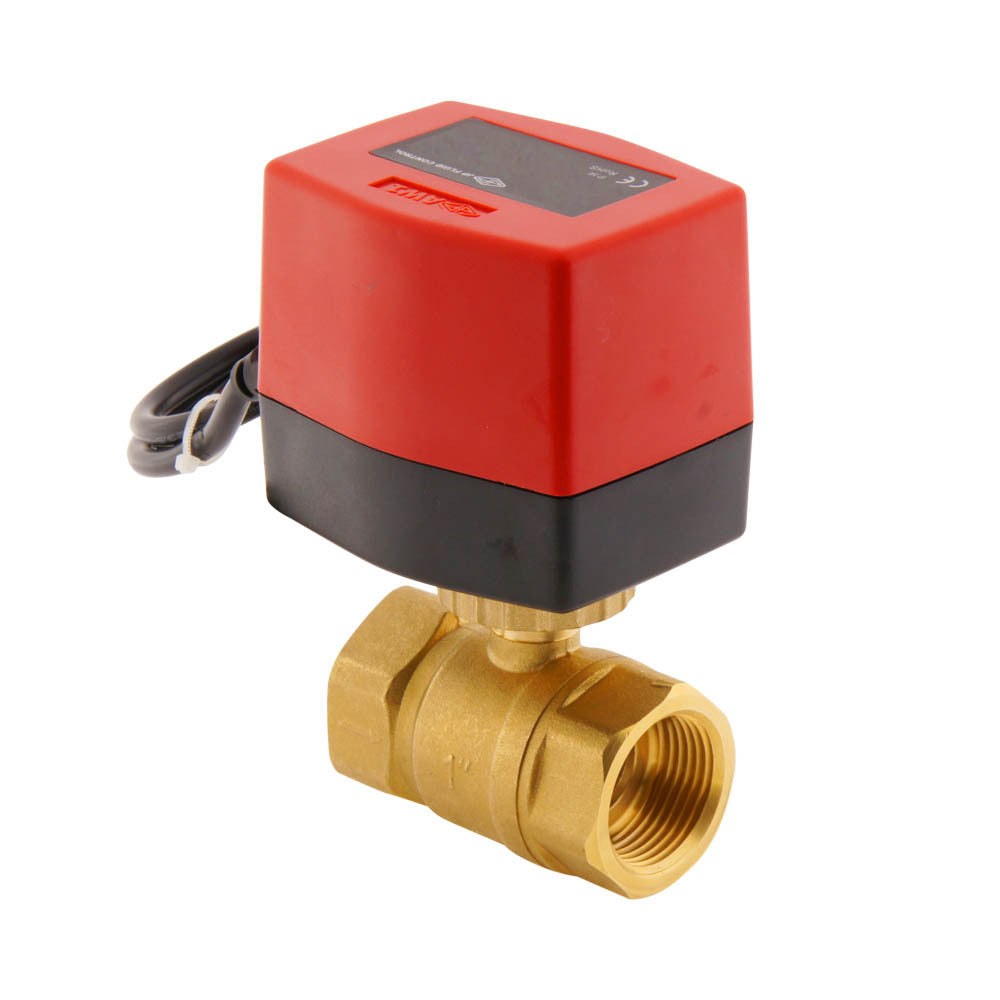

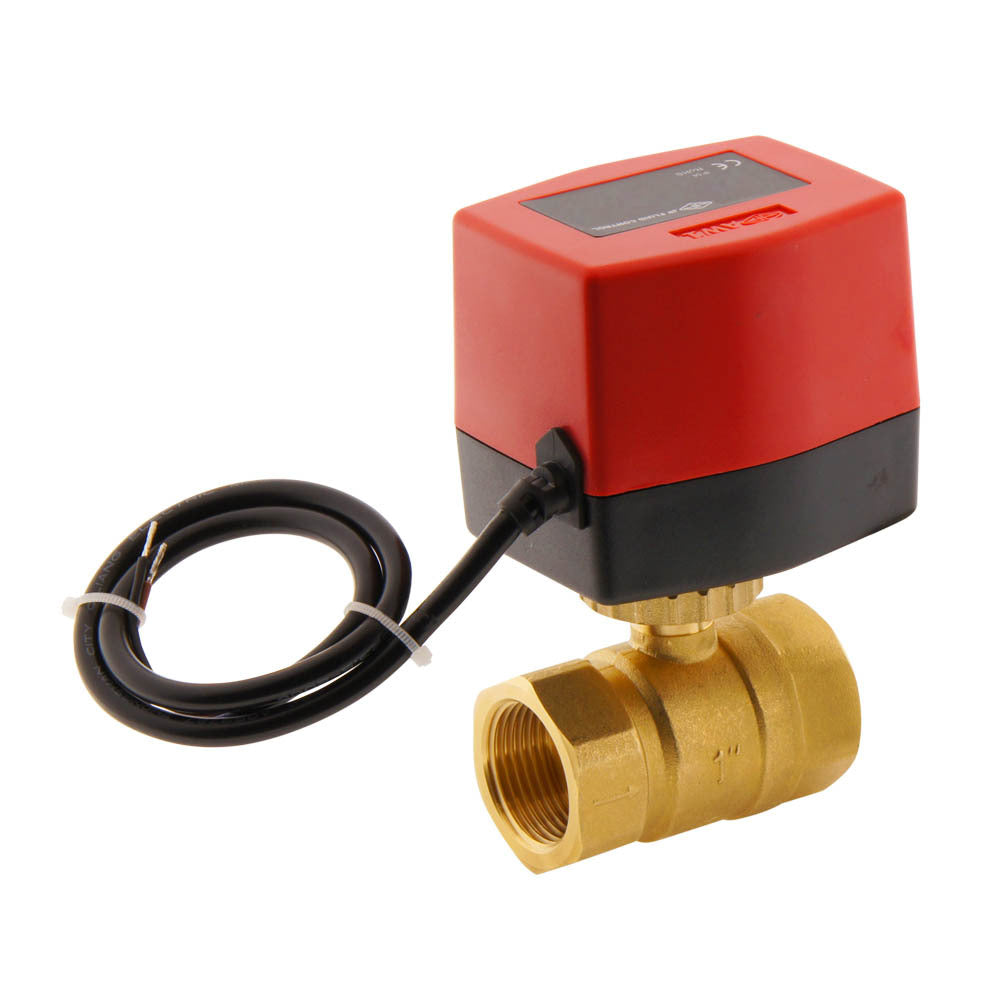

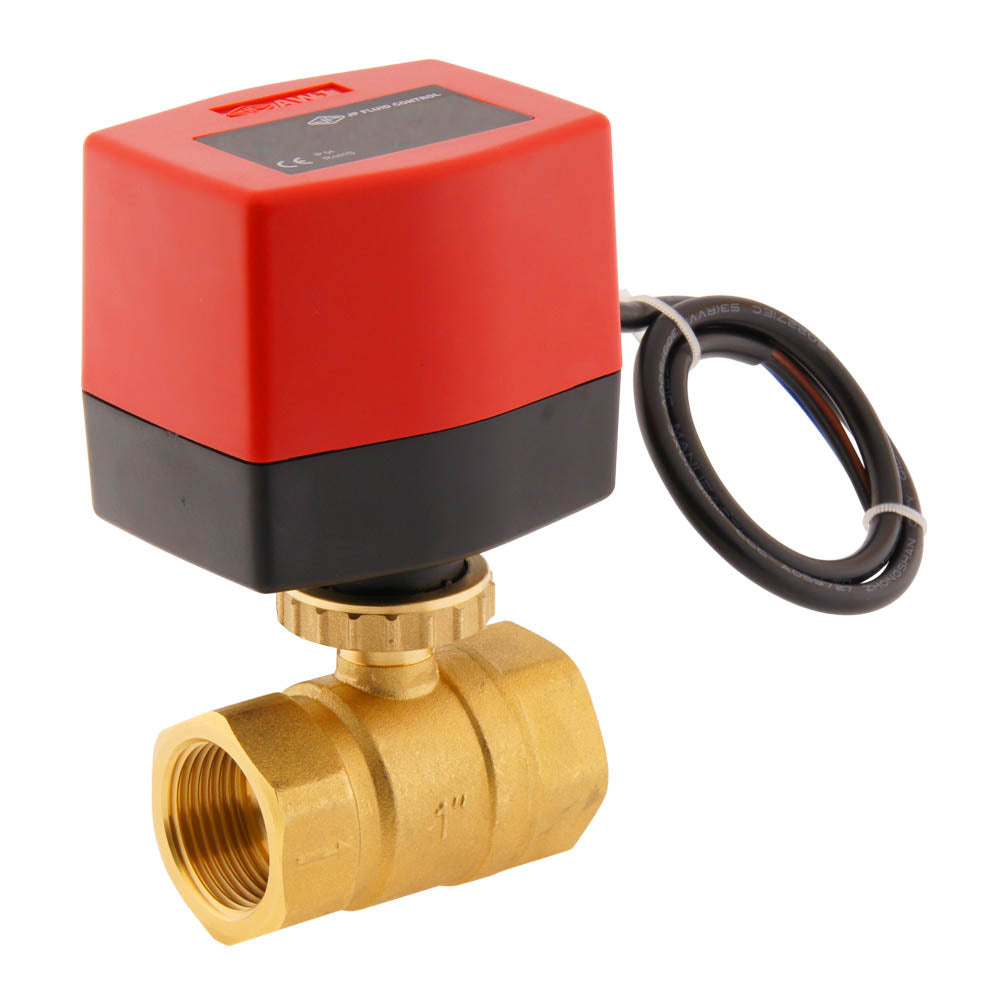

Válvula de bola eléctrica BW2 1'' 2 vías 12V DC relé

Válvula de bola eléctrica de 2 vías de JP Fluid Control, muy eficiente energéticamente y robusta, para abrir o cerrar tuberías eléctricamente. La válvula tiene roscas de 1 pulgada (rosca hembra BSPP) y un actuador de 12V DC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 19 mm, el valor Kv es de 21 (350 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 6 segundos.

Instalación

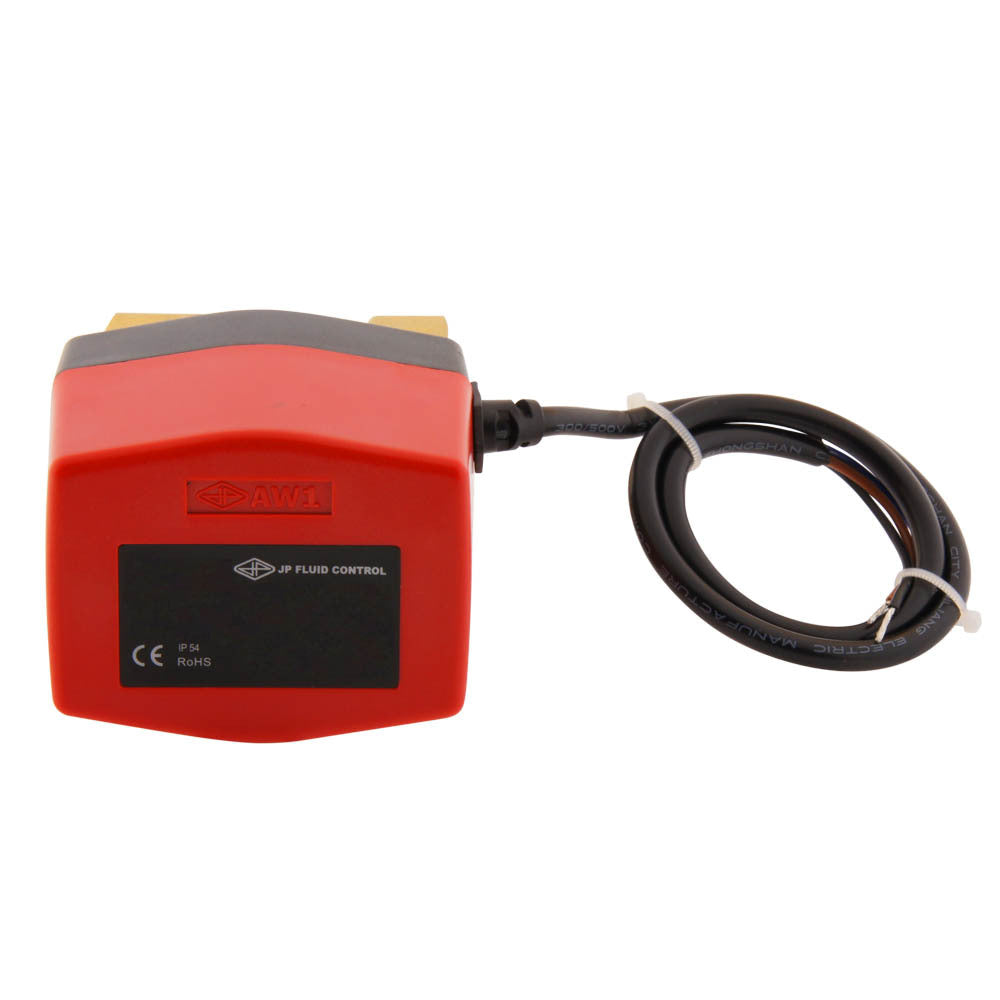

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene control de encendido/apagado. Esto significa que hay dos cables conectados permanentemente a la fuente de alimentación. Al alimentar el cable de control se abre la válvula eléctricamente, al desconectar el cable de control se cierra la válvula eléctricamente. El actuador incluye interruptores de límite, la energía sólo se consume durante la apertura o el cierre de la válvula.

Importante

• Tenga en cuenta el código de colores de los cables.
• Apto para gases y líquidos limpios, incluyendo agua fría y caliente.
• Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.

Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
