Referencia: BW3-012-AW1-230AC
Marca: JP Fluid Control

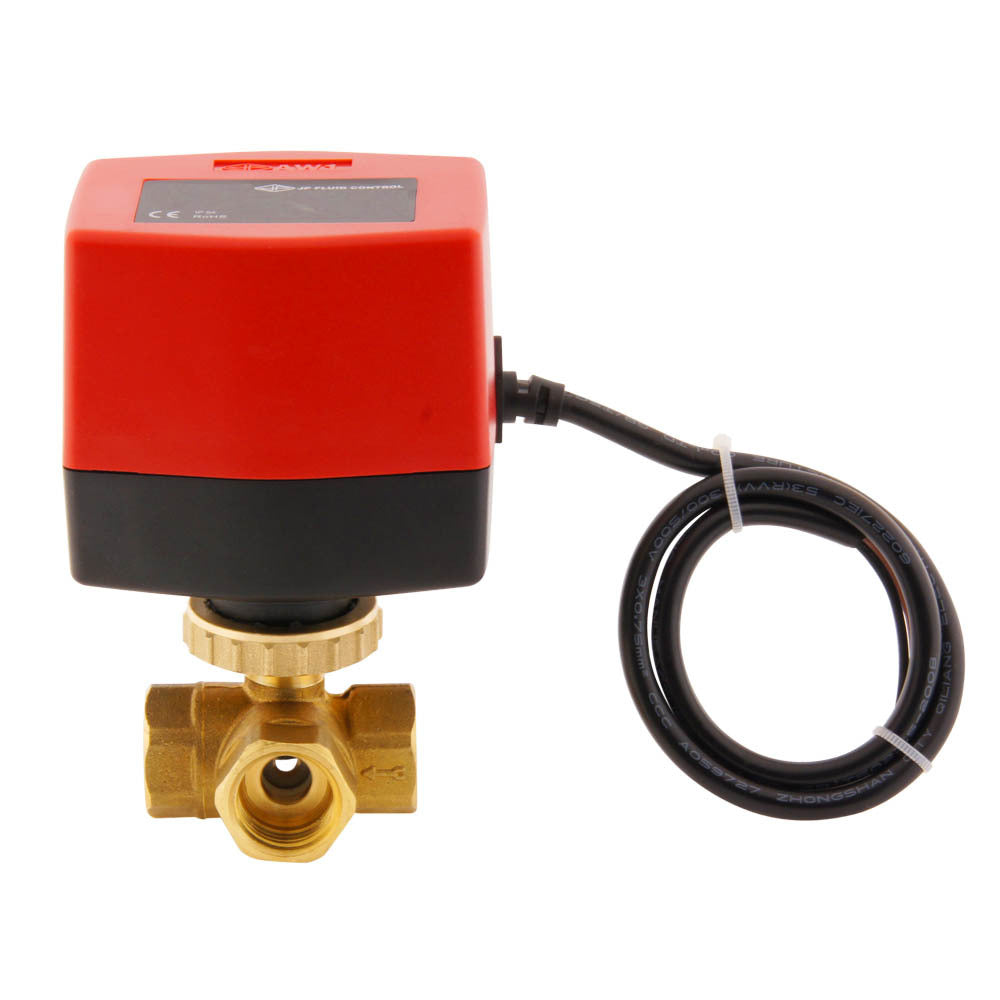

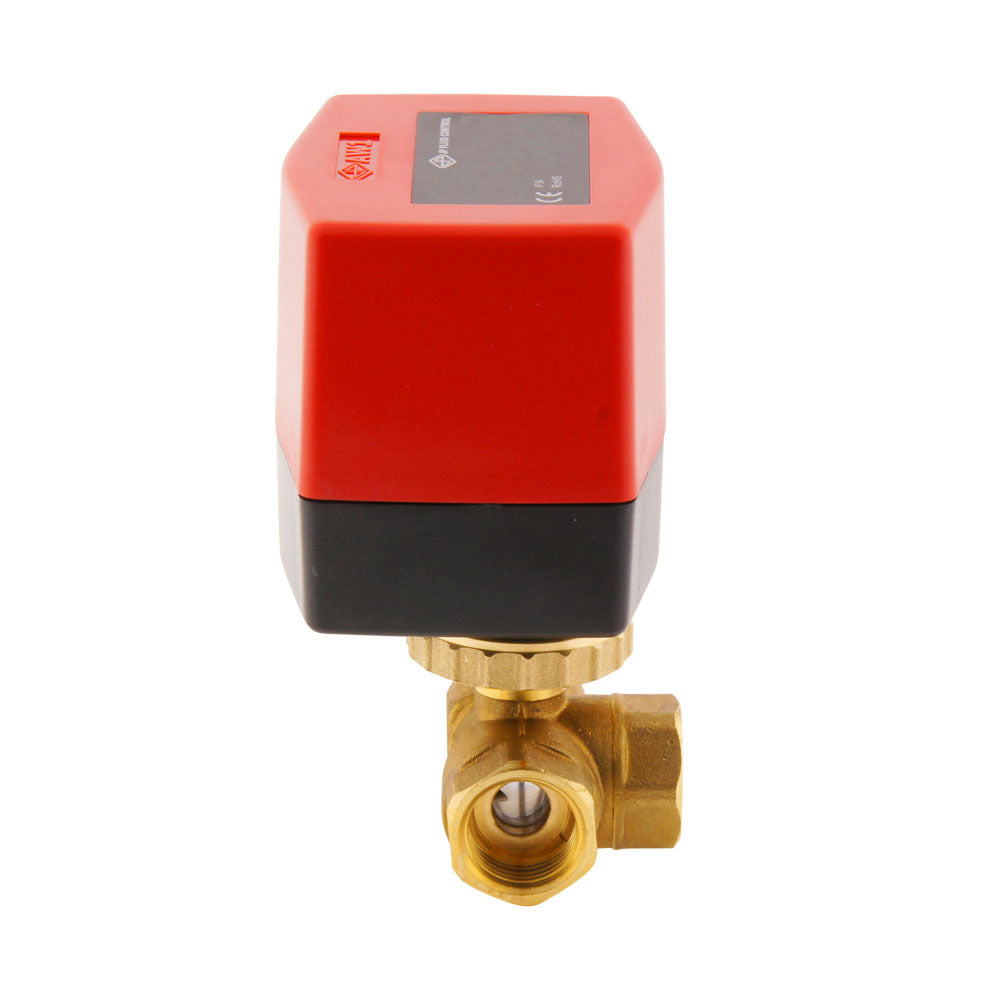

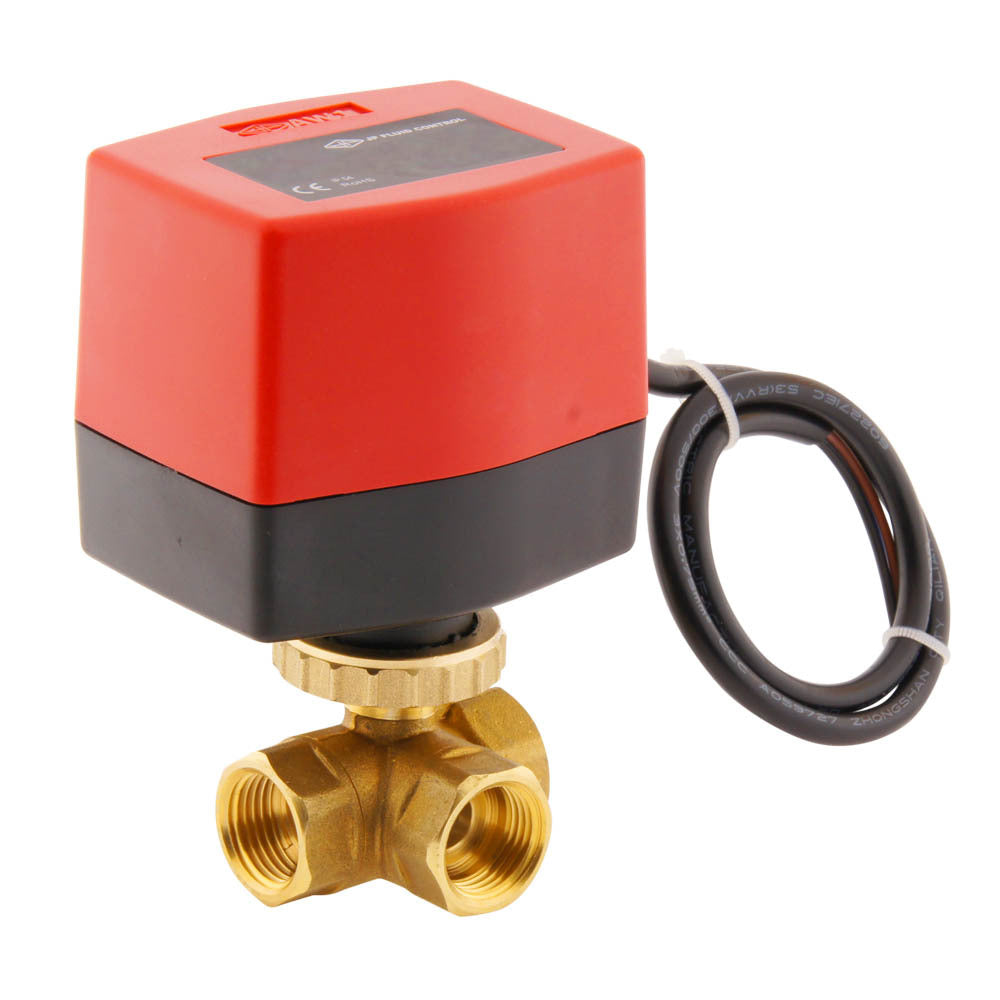

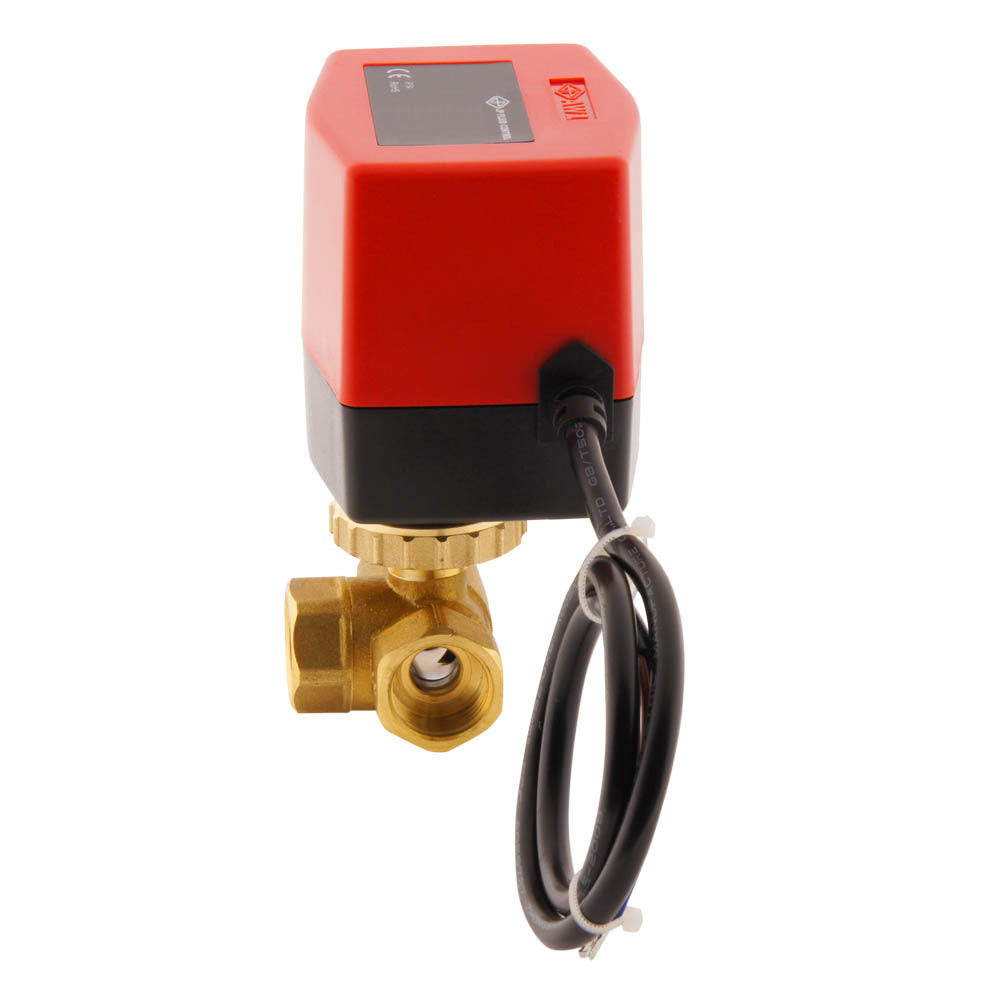

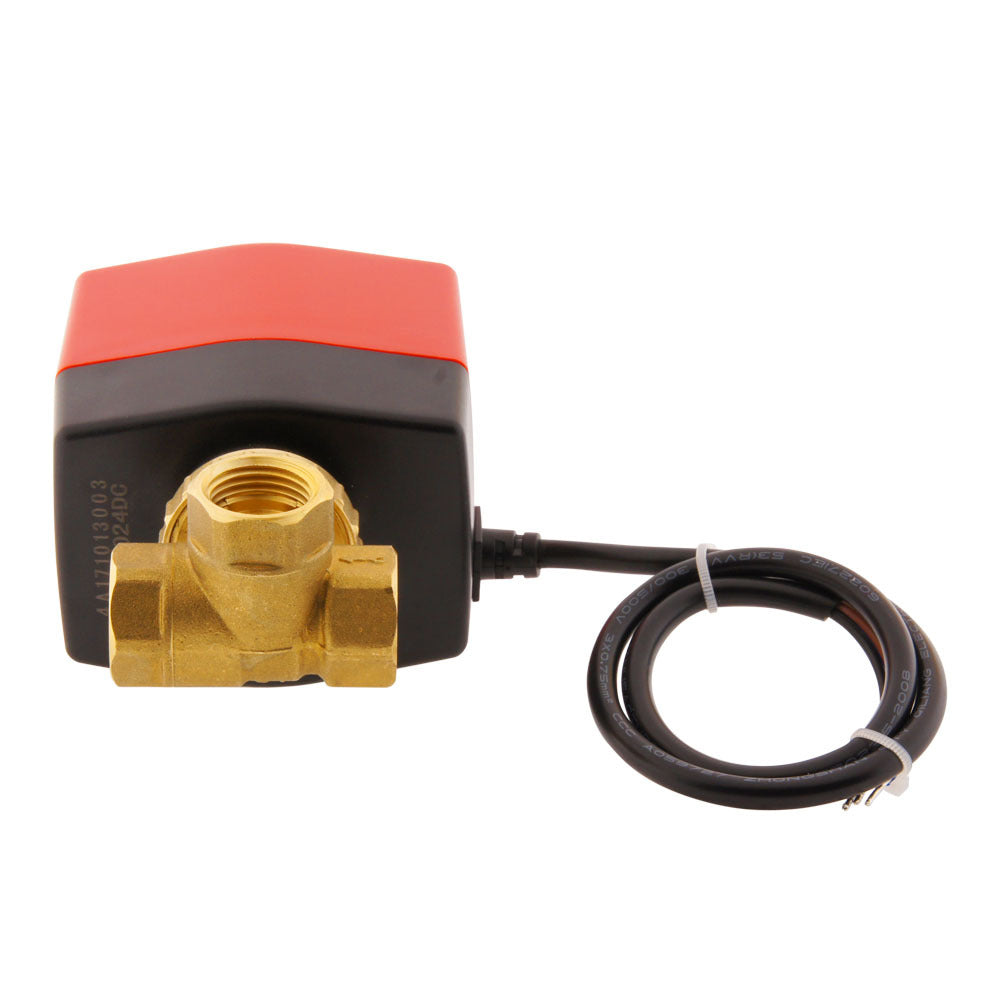

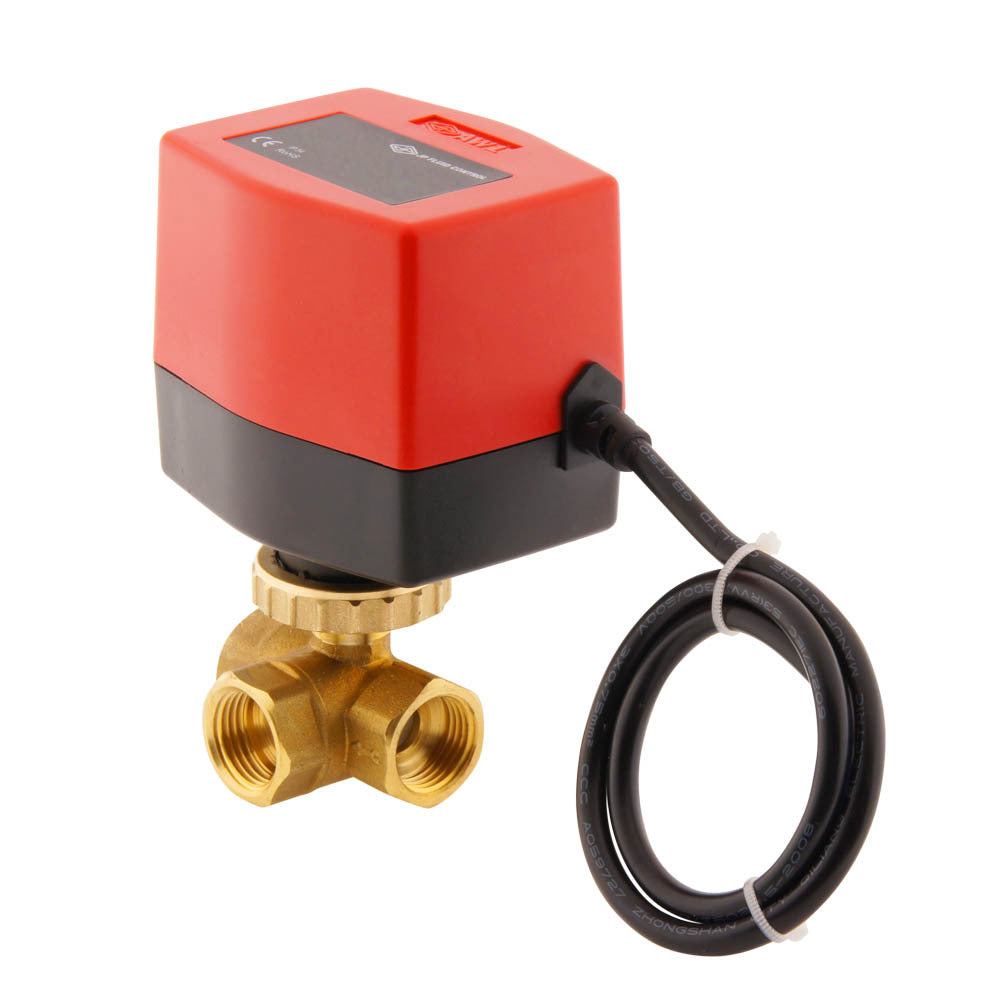

Válvula de bola eléctrica de 3 vías con rosca hembra de 1/2 pulgada (BSP) y actuador de energía eficiente de 230V AC. Apto para líquidos y gases (máx. 110°C) y una presión de 0-10 bar. Adecuado como válvula de zona en sistemas de calefacción. La válvula tiene una carcasa de latón con bola cromada y asientos de válvula de PTFE. El diámetro nominal es de 10 mm, el valor Kv es de 6,4m3/h (106,7 l/min a dP=1 bar, agua). Conexión de 3 hilos (3 puntos): hilo neutro y 2 hilos de control (para abrir/cerrar). La válvula se abre en 16s.

Incluyendo el actuador
Ver todo
Precio normal
€96.01
IVA incluido
El IVA (impuesto sobre el valor añadido) es un impuesto sobre bienes y servicios que se aplica en la Unión Europea (UE). Nosotros, Tameson, estamos obligados por ley a recaudar el IVA para los pedidos dentro de la UE para los clientes que no nos proporcionan su número de IVA.
Precio normal
€79.35
sin IVA

En stock +0 días A petición A petición
0 ya están en su cesta. Para pedidos que superen 52, el plazo de entrega será de 0 días. Hasta 102 artículos disponibles para pedidos en línea. Para cantidades superiores, contáctenos en support@tameson.es para solicitar el tiempo de entrega. El artículo no está disponible para pedidos en línea, contáctenos en support@tameson.es para solicitar el tiempo de entrega.


Envío a España: €5.95
Gratis para pedidos > €125.00
Entrega prevista en 2 - 6 días laborables

Descripción
Especificaciones
Descargas
Productos relacionados

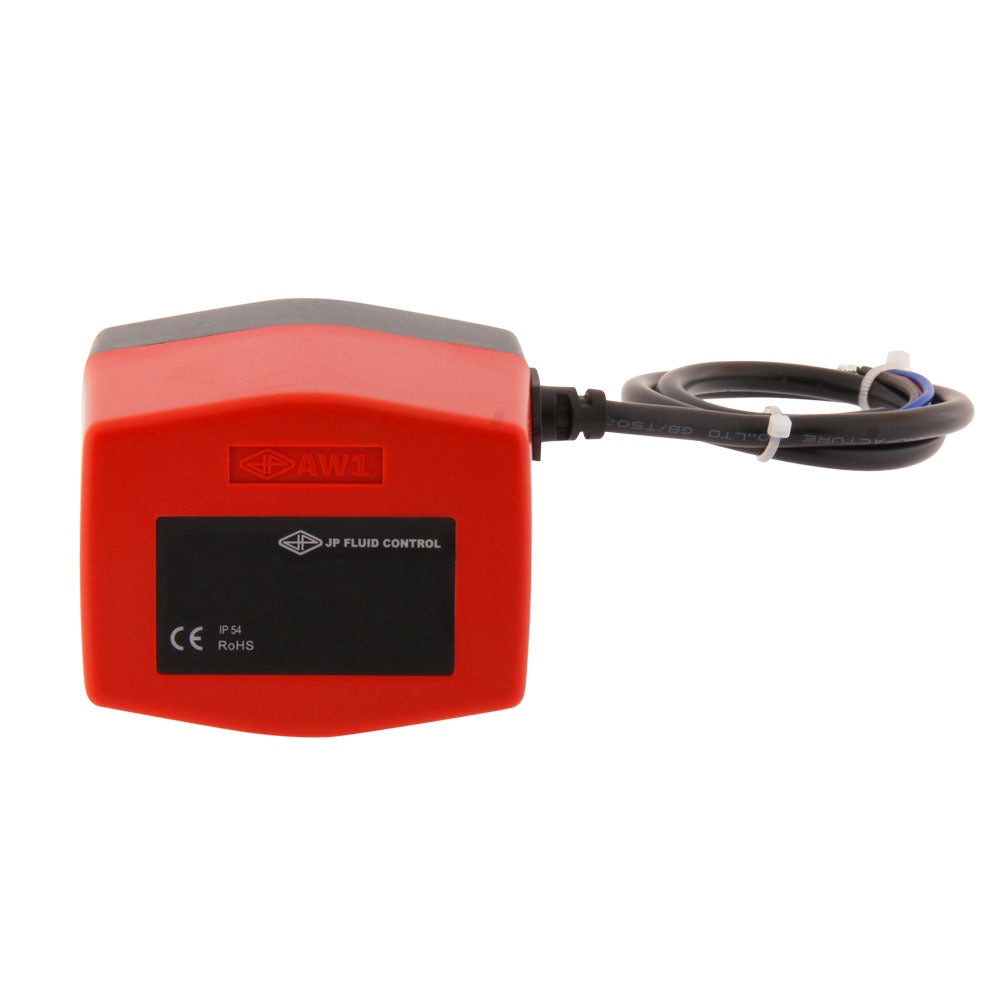

Válvula de bola eléctrica de 3 vías JP Fluid Control muy eficiente energéticamente y robusta para abrir o cerrar tuberías eléctricamente. La válvula tiene rosca de 1/2 pulgada (rosca hembra BSPP) y un actuador de 230V AC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 10 mm, el valor Kv es de 6,4 (106,7 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 16 segundos. Esta válvula de bola de 3/2 vías se utiliza mejor para cambiar la dirección del flujo de una salida a la otra, no para detener el flujo.

Instalación

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene un control de 3 puntos. Un cable está permanentemente conectado al neutro. Los otros dos cables son de control para hacer girar la bola en ambas direcciones (se conectan a la fase). Nota: no conecte nunca los dos cables de control al mismo tiempo, ya que podría dañar el actuador. Los actuadores pueden suministrarse con un relé integrado (control On-Off), en ese caso sólo se necesita un cable de control. El actuador incluye interruptores de límite, la energía sólo se consume durante la apertura o el cierre de la válvula.


Las válvulas de 3 vías pueden conectarse de dos maneras diferentes, como se muestra en el siguiente esquema.

función del circuito de la válvula de bola.png

Importante

  • Tenga en cuenta el código de colores de los cables. Nunca conecte los dos cables de control al mismo tiempo, el actuador se dañará.
  • Apto para gases y líquidos limpios, incluyendo agua fría y caliente.
  • Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.

Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
