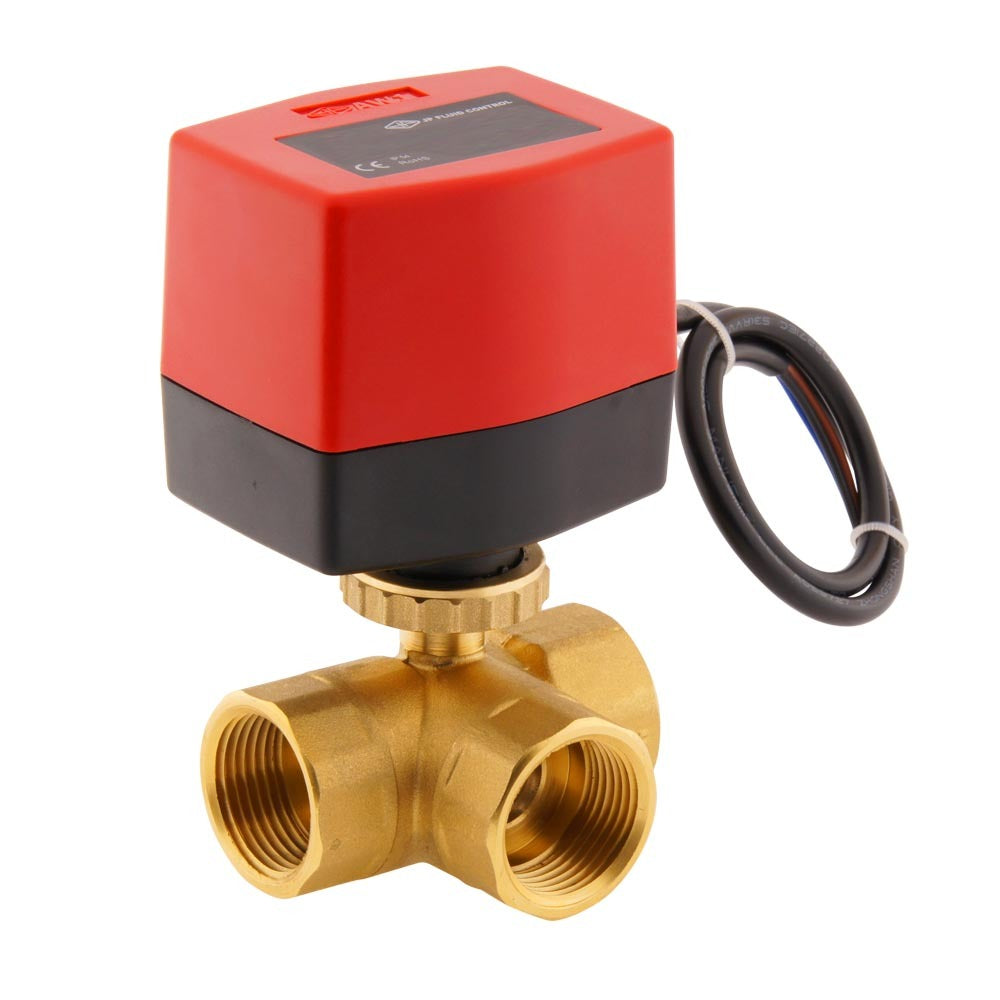

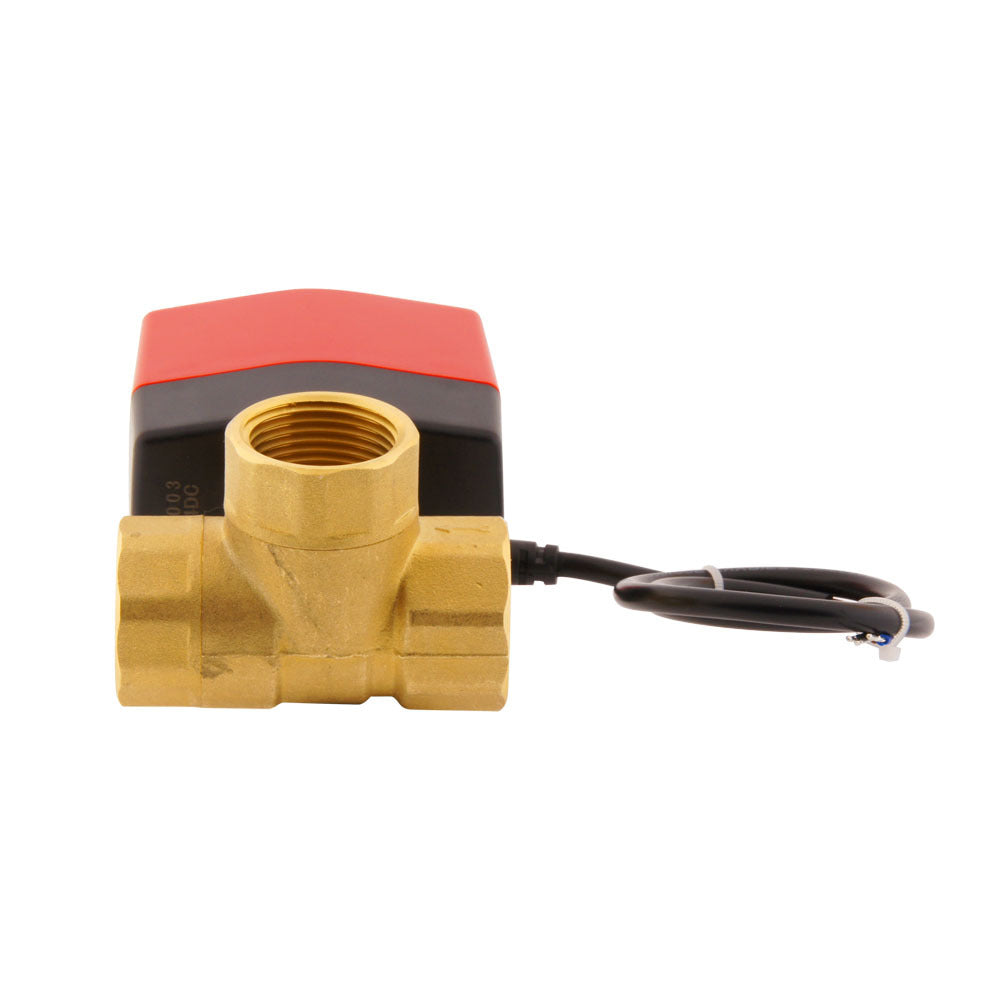

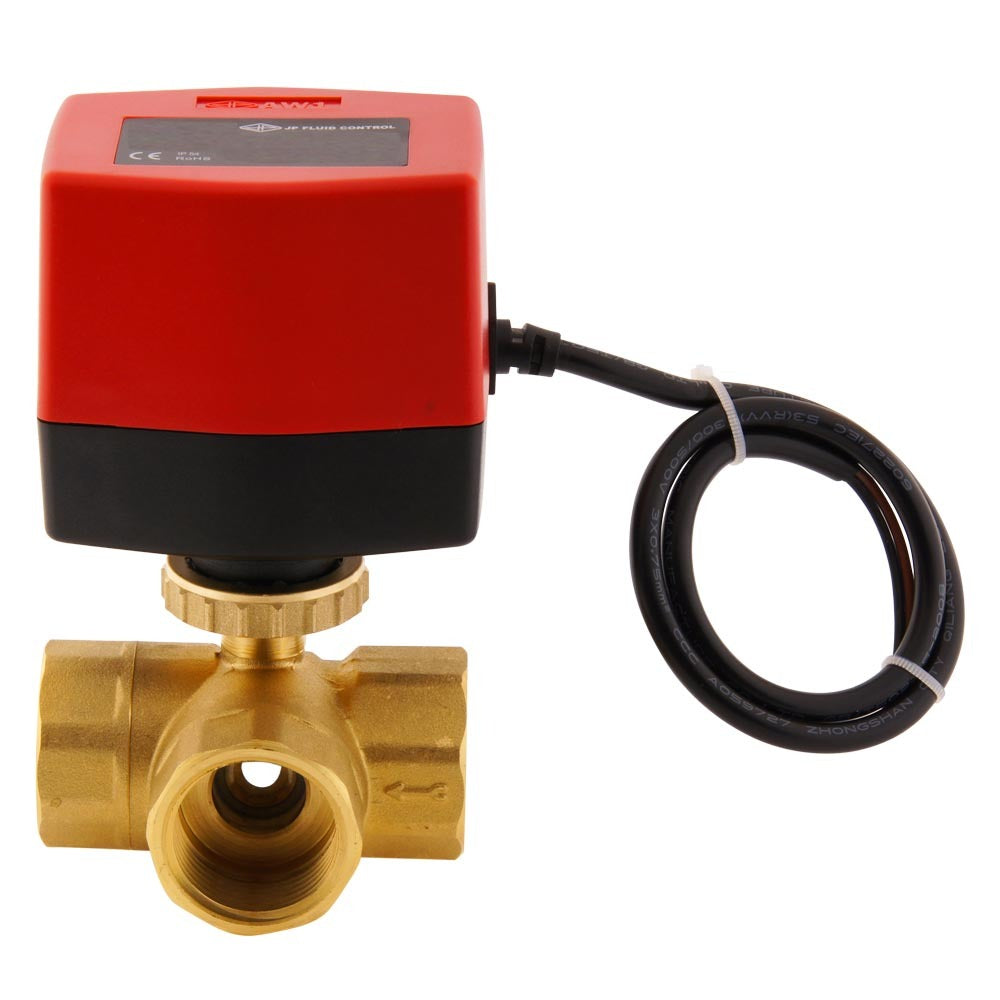

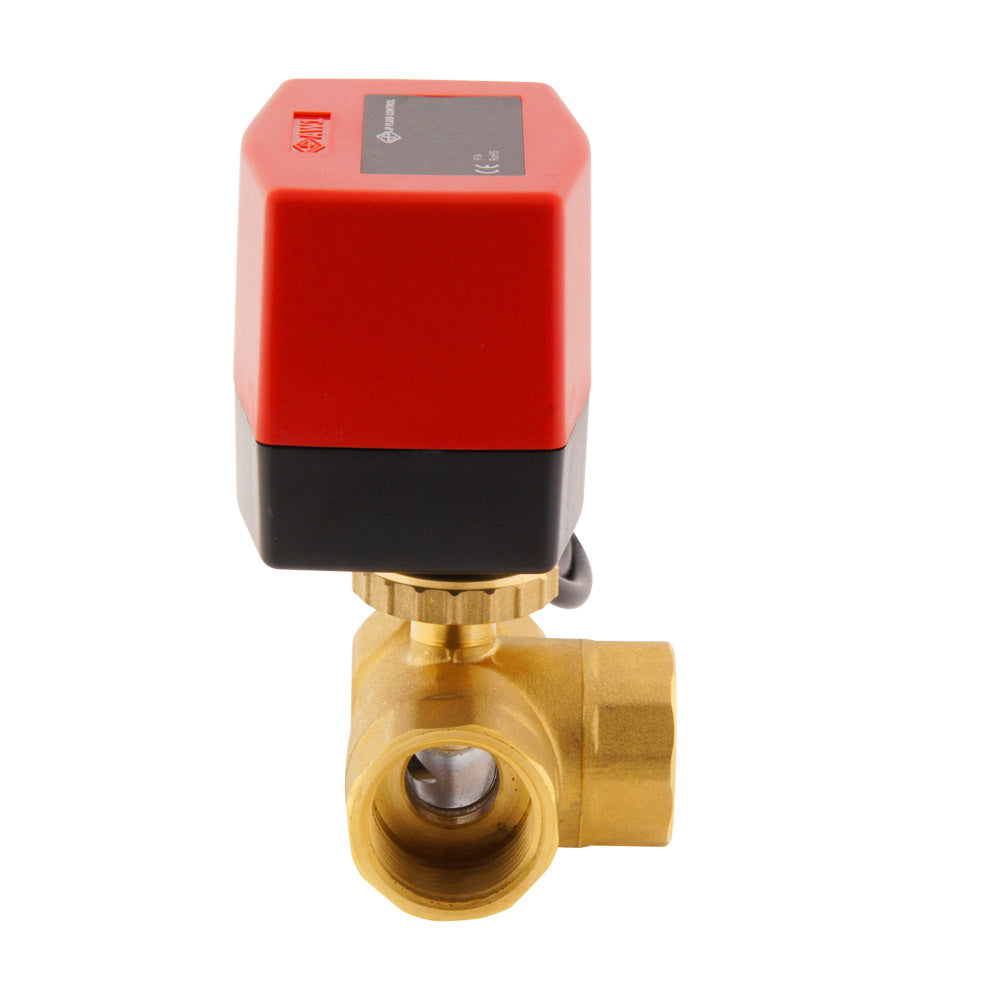

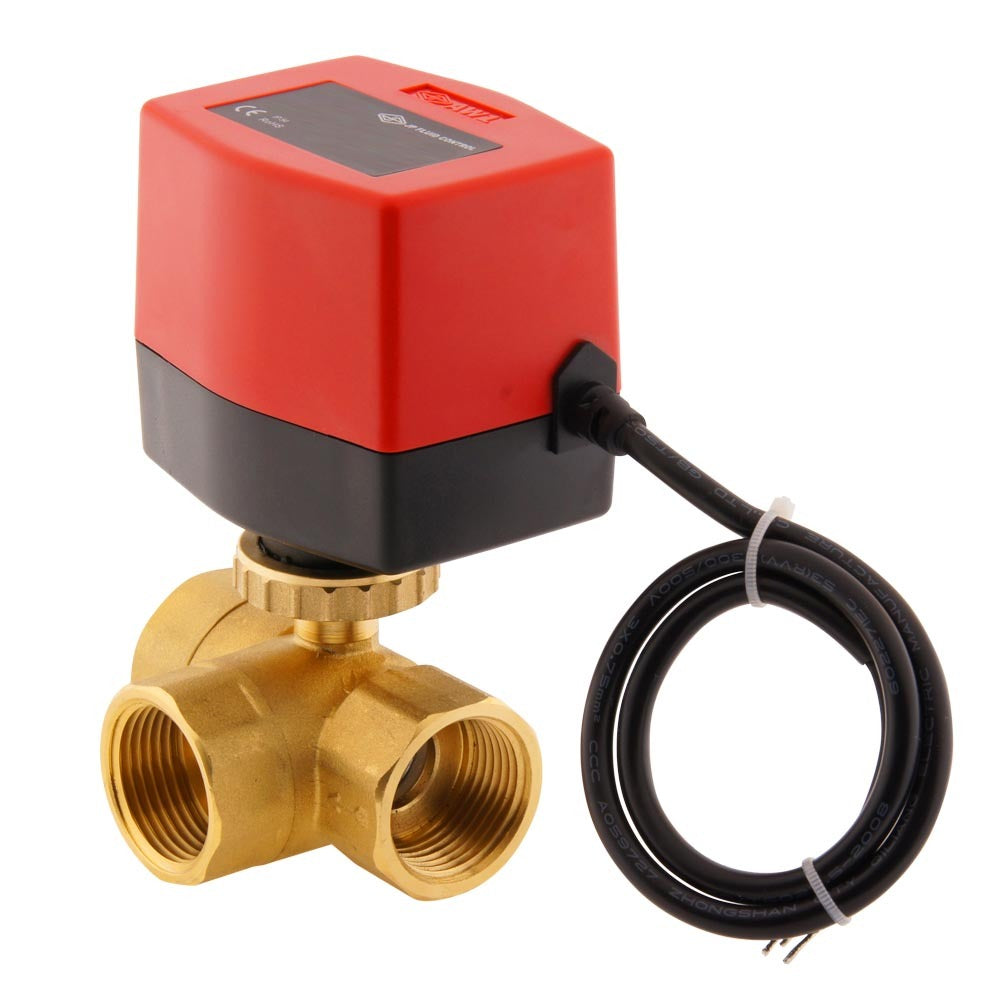

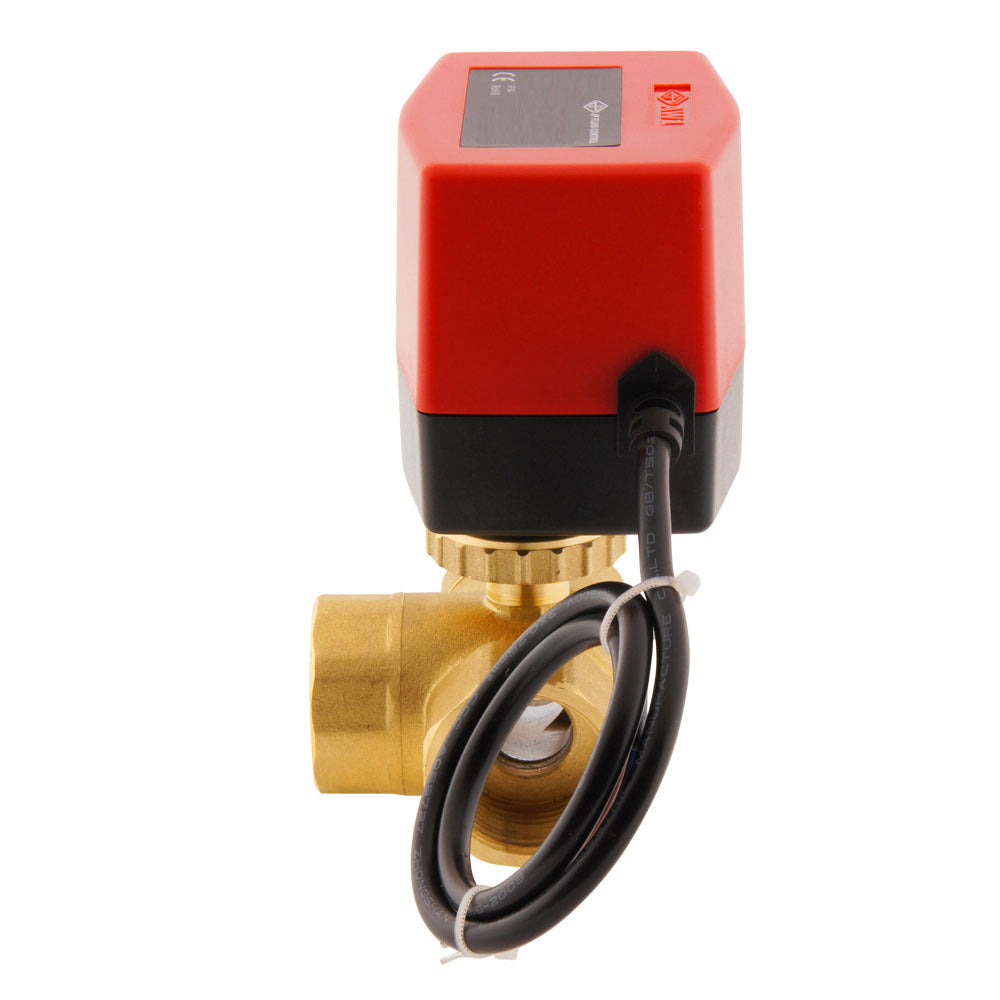

Válvula de bola electrica BW3 1'' 3 vías 230V AC rele
Válvula de bola eléctrica de 3 vías con rosca hembra de 1 pulgada (BSP) y actuador de bajo consumo de 230V AC con relé integrado. Apto para líquidos y gases (máx. 110°C) y una presión de 0-10 bar. Adecuado como válvula de zona en sistemas de calefacción. La válvula tiene una carcasa de latón con bola cromada y asientos de válvula de PTFE. El diámetro nominal es de 18 mm, el valor Kv es de 16m3/h(266,7 l/min a dP=1 bar, agua). Conexión de 3 hilos (abierto-cerrado): fase, neutro y cable de control (fase). La válvula se abre en 16s (normalmente cerrada).
Incluyendo el actuador- Precio normal
- €119,62
- Precio normal
- €98,86
Descripción
Válvula de bola electrica de 3 vías JP Fluid Control muy eficiente energeticamente y robusta para abrir o cerrar tuberías electricamente. La válvula tiene rosca de 1 pulgada (rosca hembra BSPP) y un actuador de 230V AC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 18 mm, el valor Kv es de 16 (266,7 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 16 segundos. Esta válvula de bola de 3/2 vías se utiliza mejor para cambiar la dirección del flujo de una salida a la otra, no para detener el flujo.
Instalación

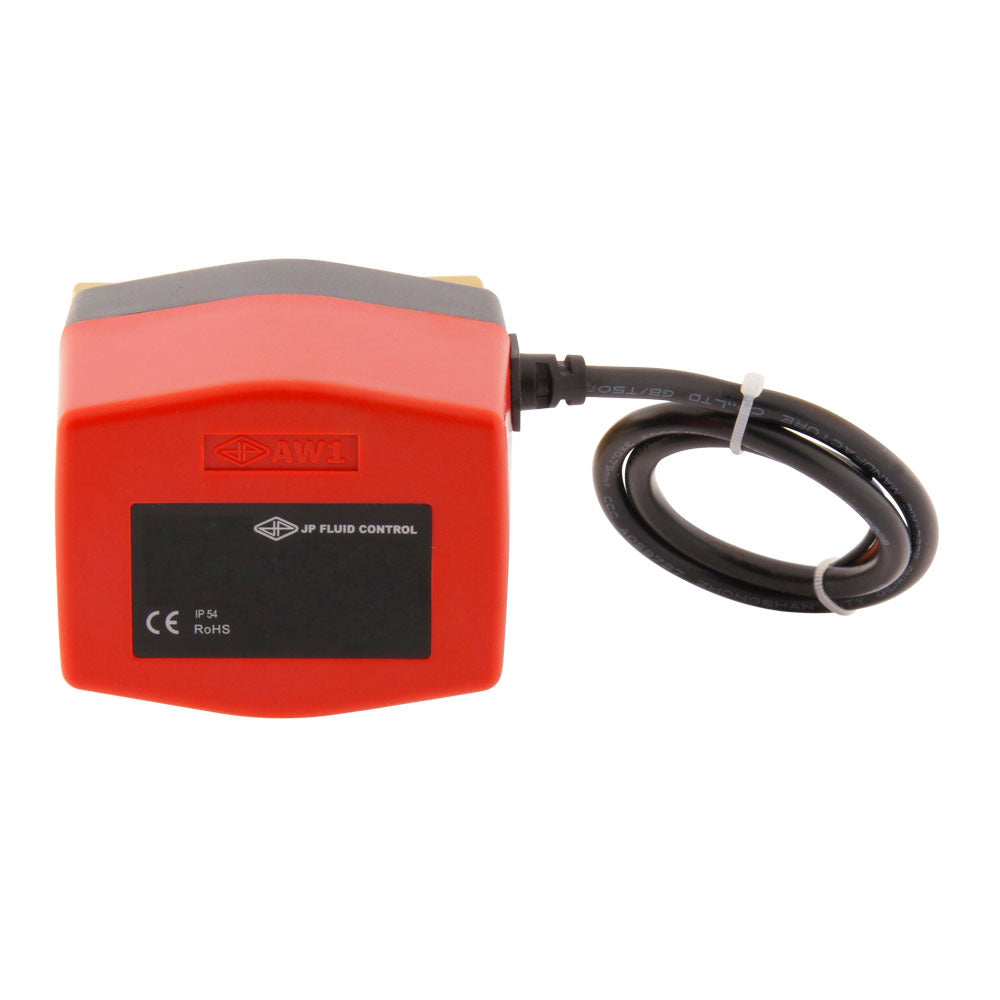

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene control de encendido/apagado. Esto significa que hay dos cables conectados permanentemente a la fuente de alimentación. Al alimentar el cable de control se abre la válvula electricamente, al desconectar el cable de control se cierra la válvula electricamente. El actuador incluye interruptores de límite, la energía sólo se consume durante la apertura o el cierre de la válvula.
Las válvulas de 3 vías pueden conectarse de dos maneras diferentes, como se muestra en el siguiente esquema.
Importante
- Tenga en cuenta el código de colores de los cables.
- Apto para gases y líquidos limpios, incluyendo agua fría y caliente.
- Asegúrese de que la válvula es adecuada para la aplicación y que los materiales son adecuados para el medio y la temperatura.
Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
