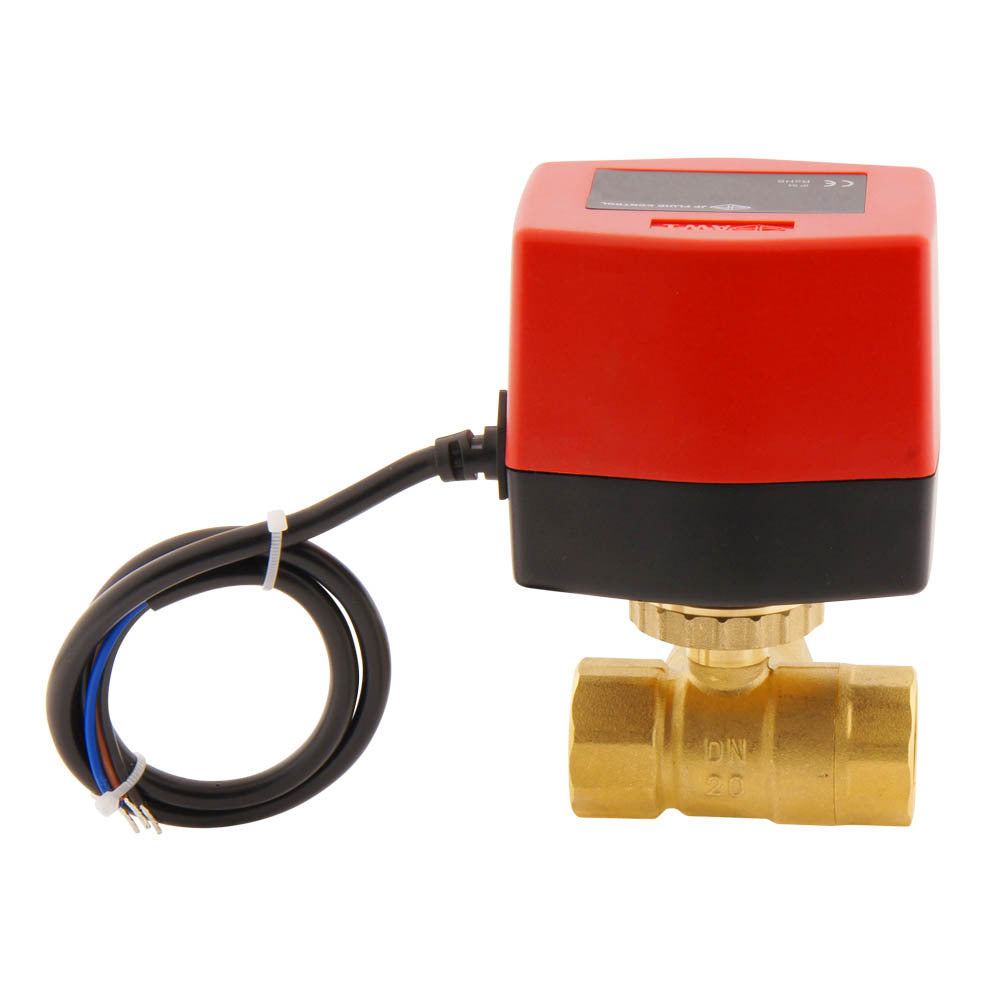

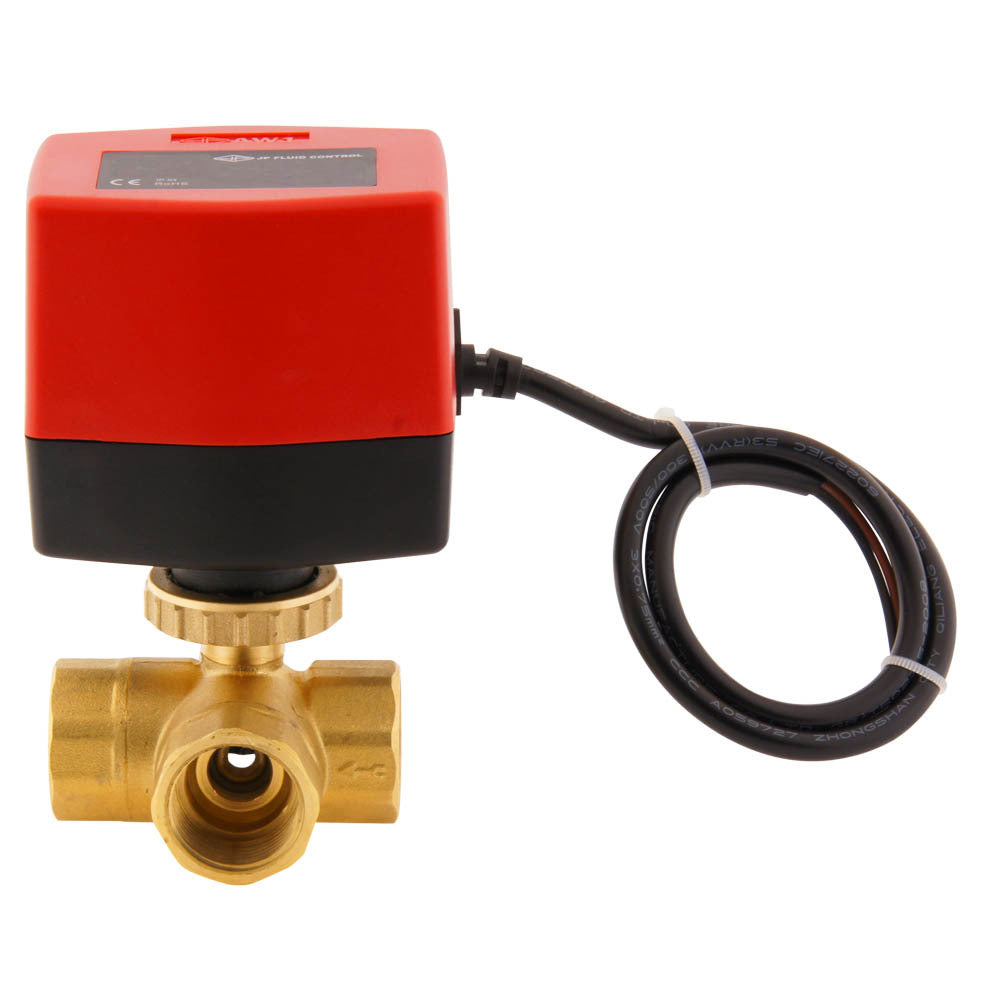

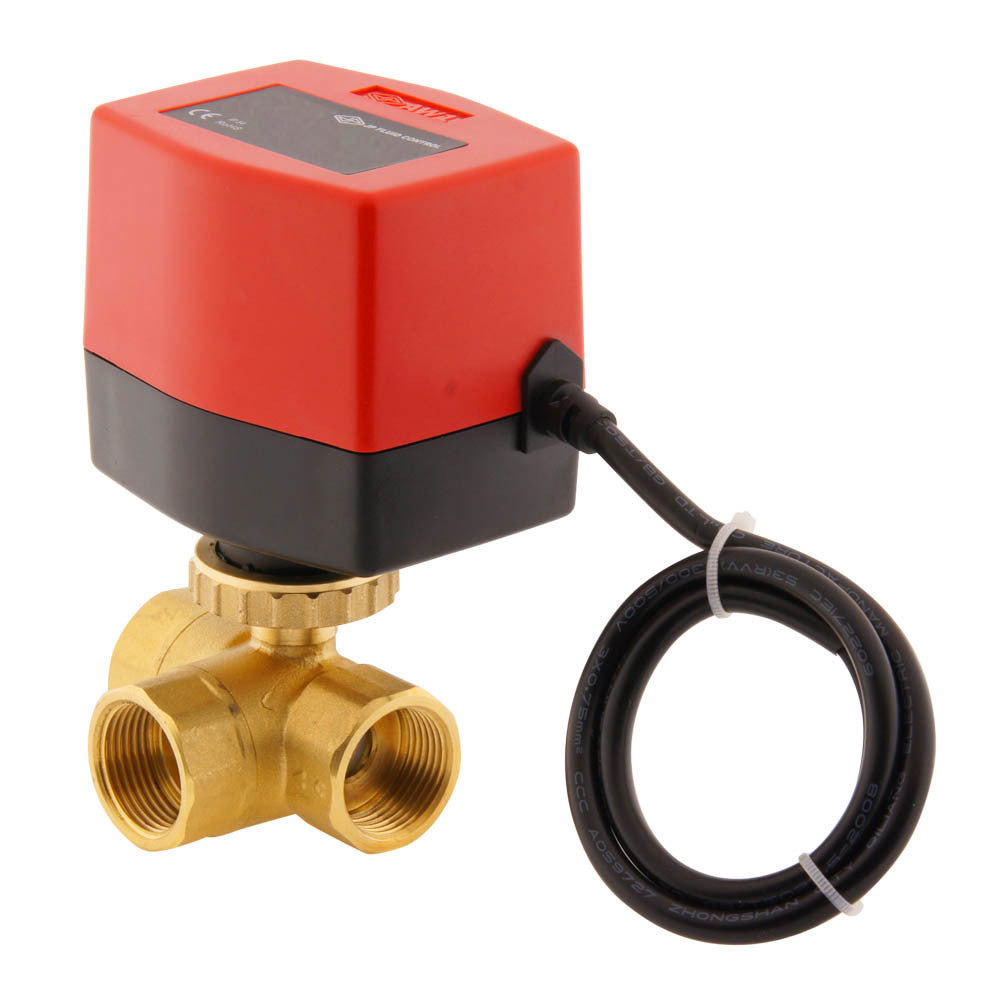

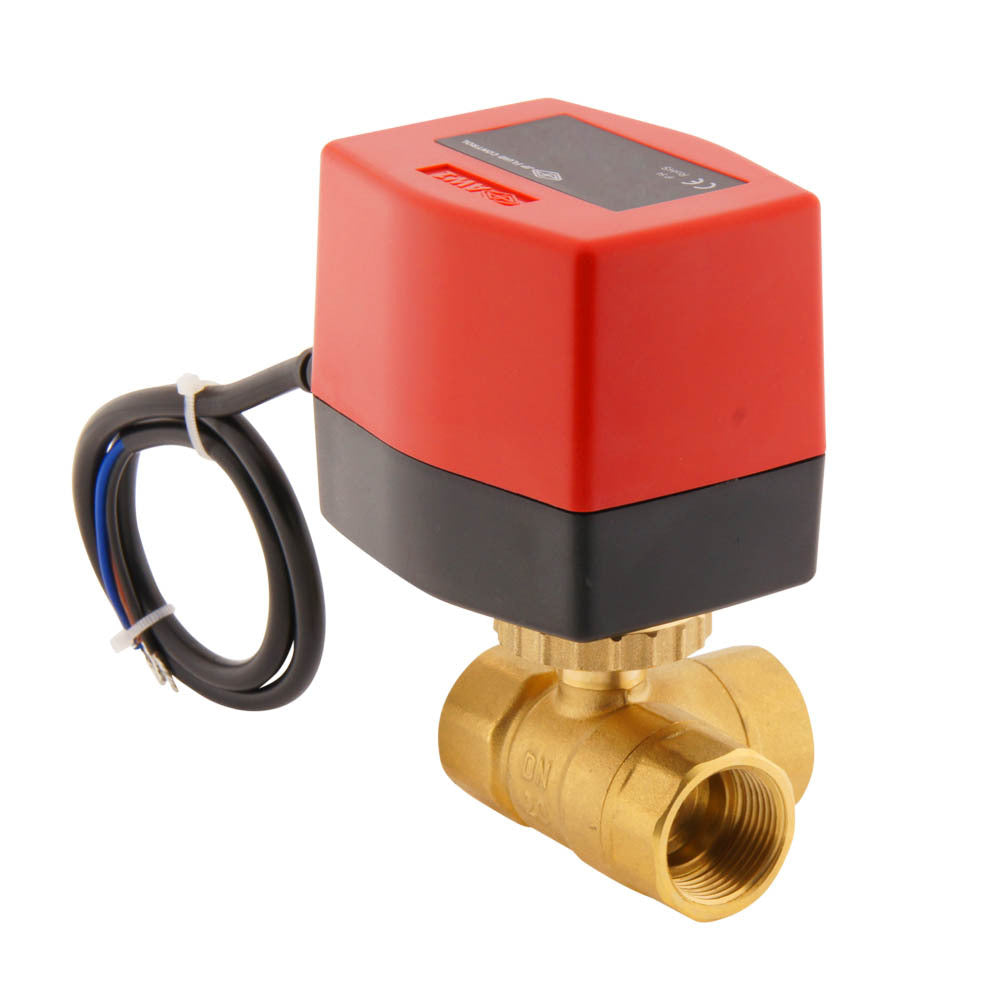

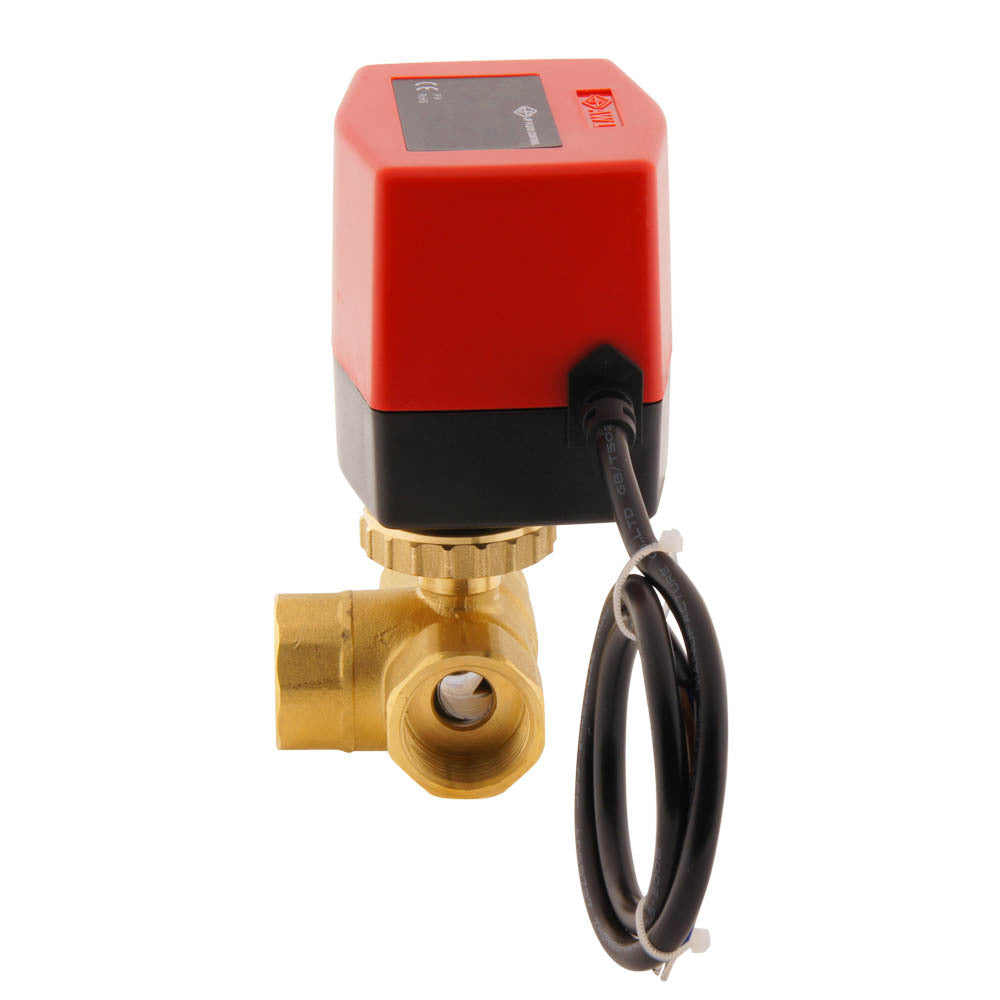

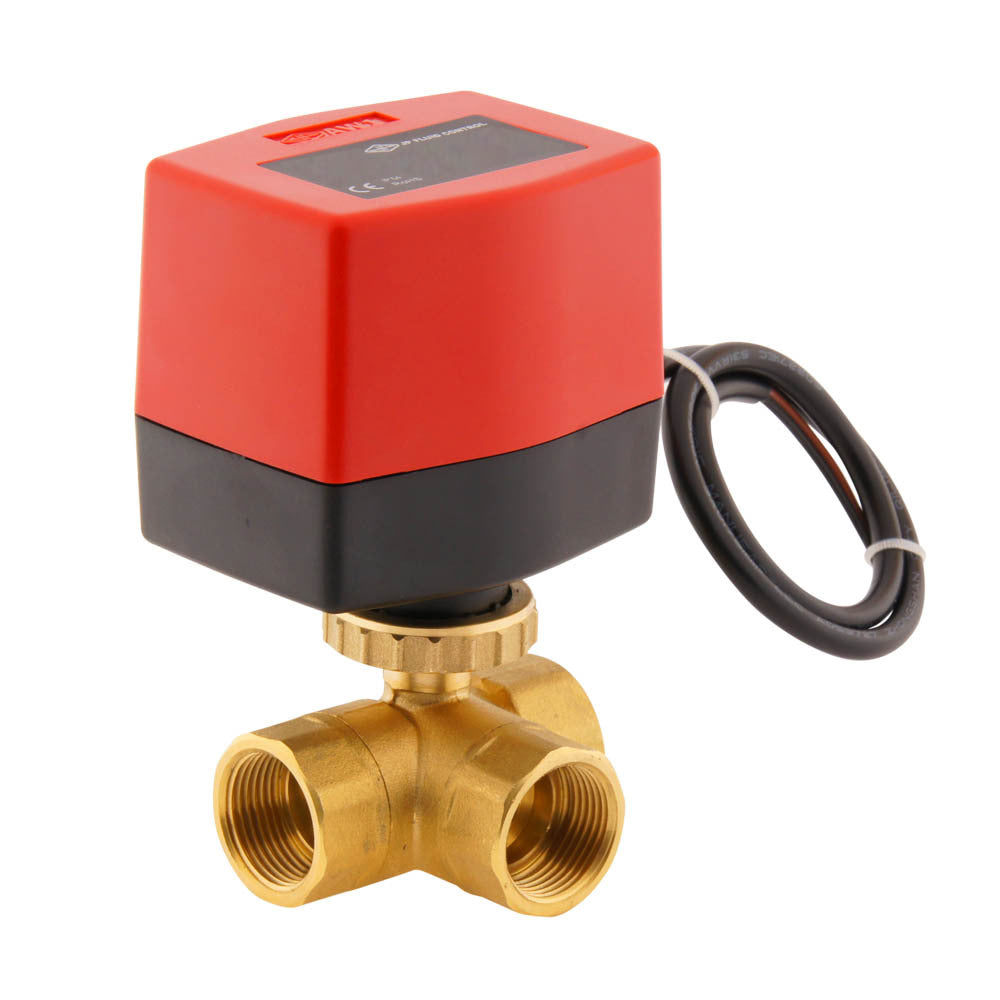

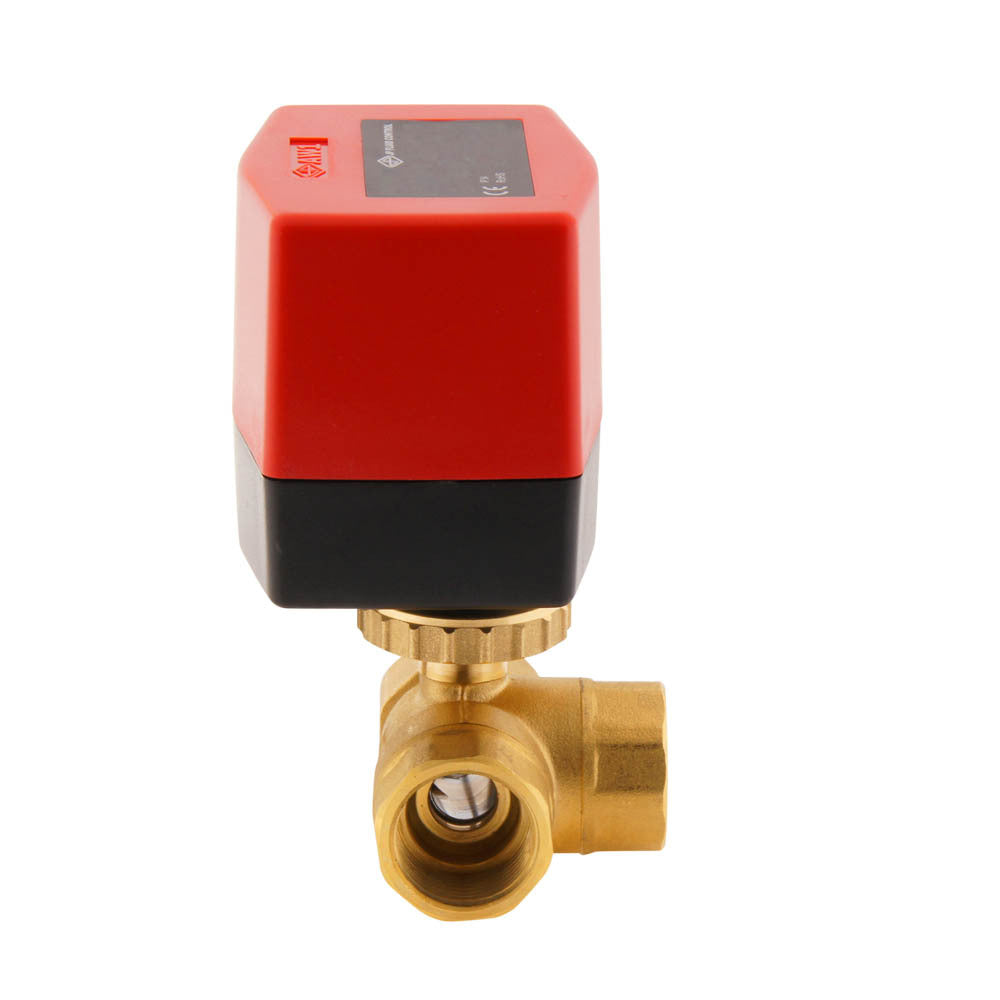

Válvula de bola electrica BW3 3/4'' Rele de 3 vías 12V DC

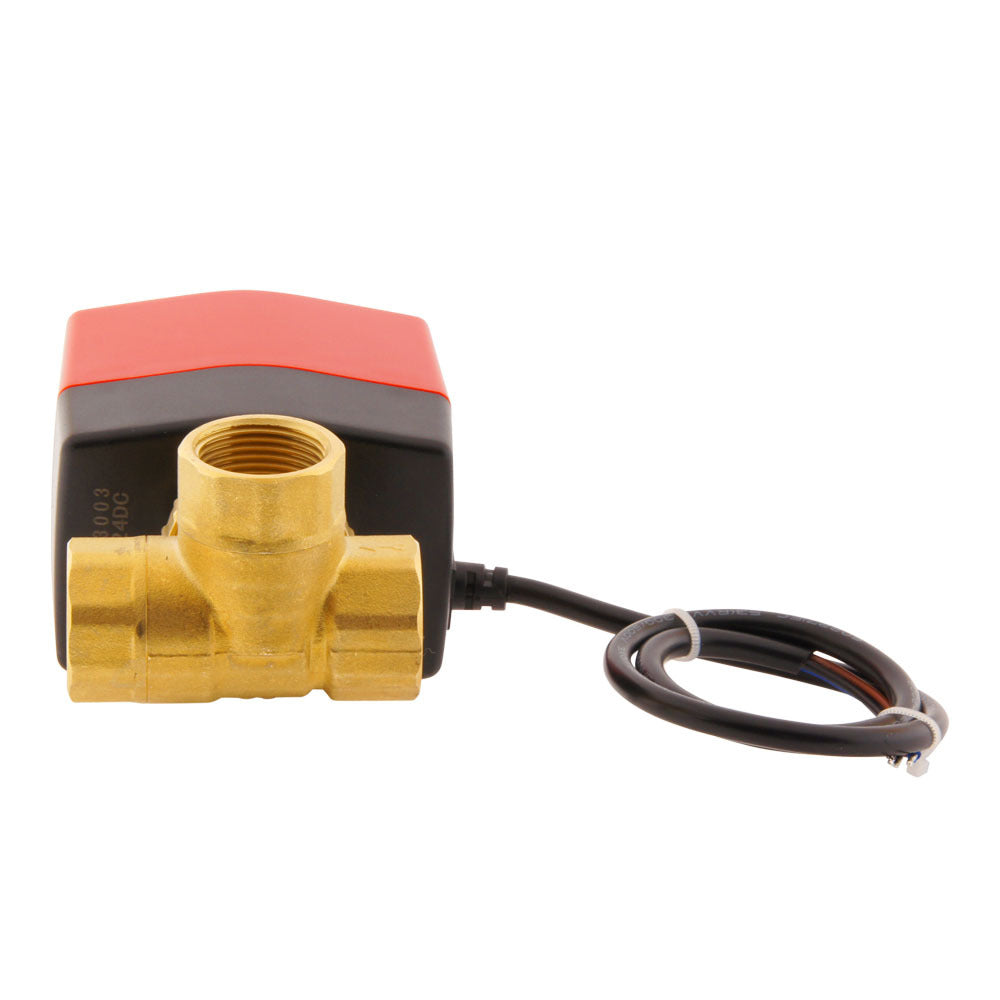

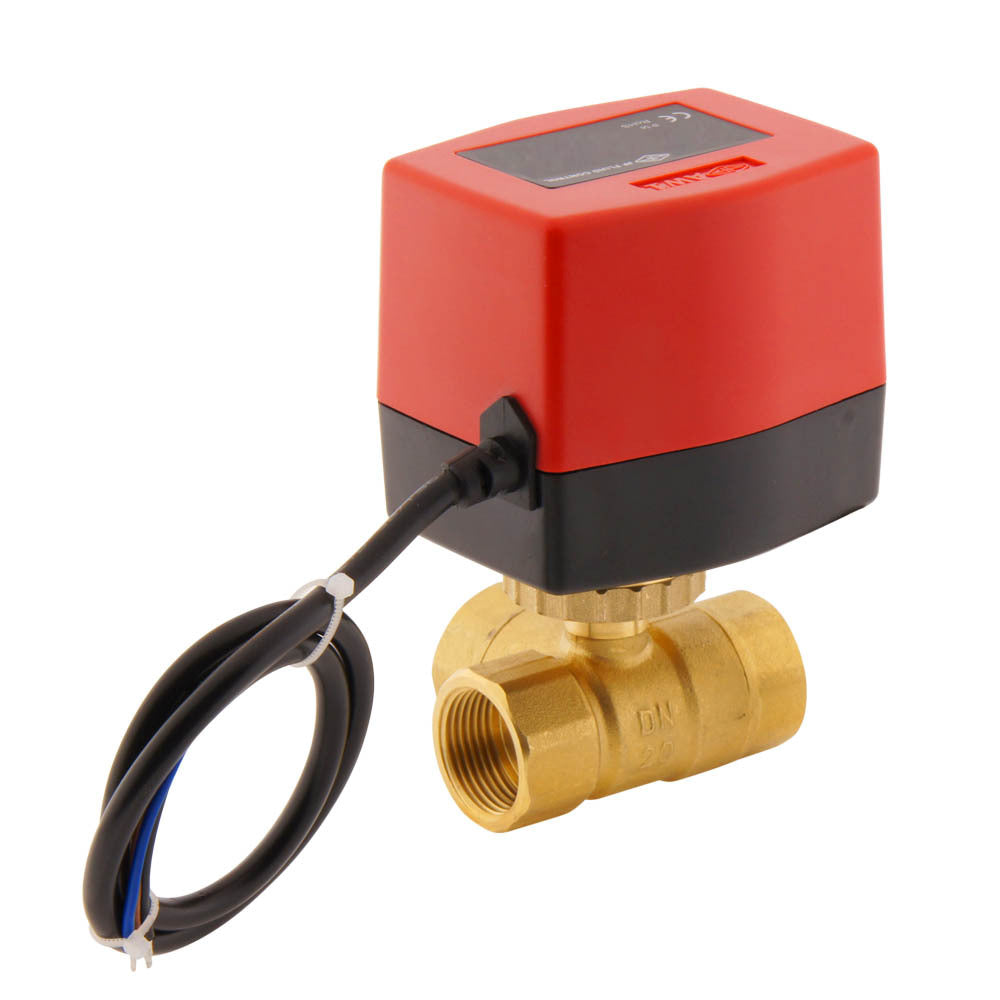

Válvula de bola electrica JP Fluid Control de 3 vías, robusta y de gran eficiencia energetica, para abrir o cerrar tuberías electricamente. La válvula tiene roscas de 3/4 de pulgada (rosca hembra BSPP) y un actuador de 12 V CC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 12,5 mm, el valor Kv es de 8,6 (143,3 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 6 segundos. Esta válvula de bola de 3/2 vías se utiliza mejor para cambiar la dirección del flujo de una salida a la otra, no para detener el flujo.

Instalación

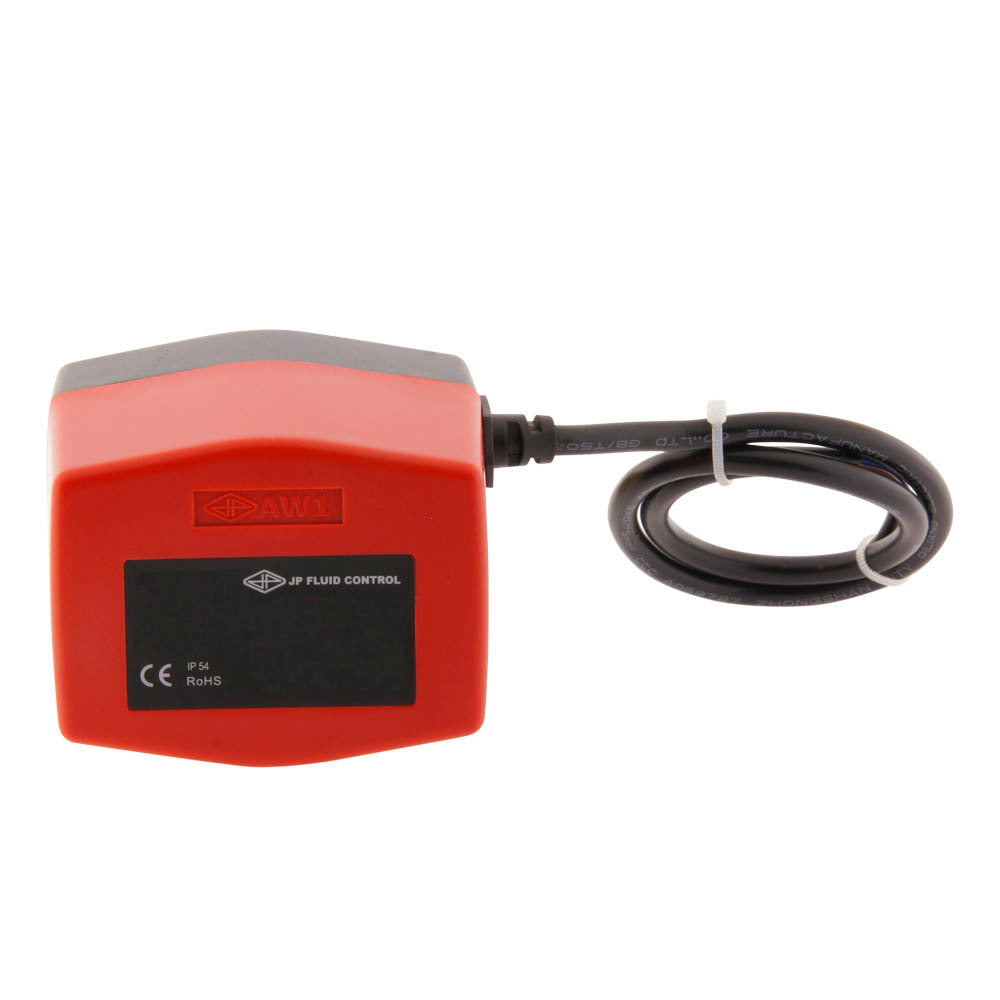

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene control de encendido/apagado. Esto significa que hay dos cables conectados permanentemente a la fuente de alimentación. La alimentación del cable de control abre la válvula electricamente, la desconexión del cable de control cerrará la válvula electricamente. El actuador incluye finales de carrera, la energía sólo se consume durante la apertura o el cierre de la válvula.

Las válvulas de 3 vías pueden conectarse de dos formas distintas, como se muestra en el esquema siguiente.

Importante

• Tenga en cuenta el código de colores de los cables.
• Apto para gases y líquidos limpios, incluida agua fría y caliente.
• Asegúrese de que la válvula es adecuada para la aplicación y de que los materiales son adecuados para el medio y la temperatura.

Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
