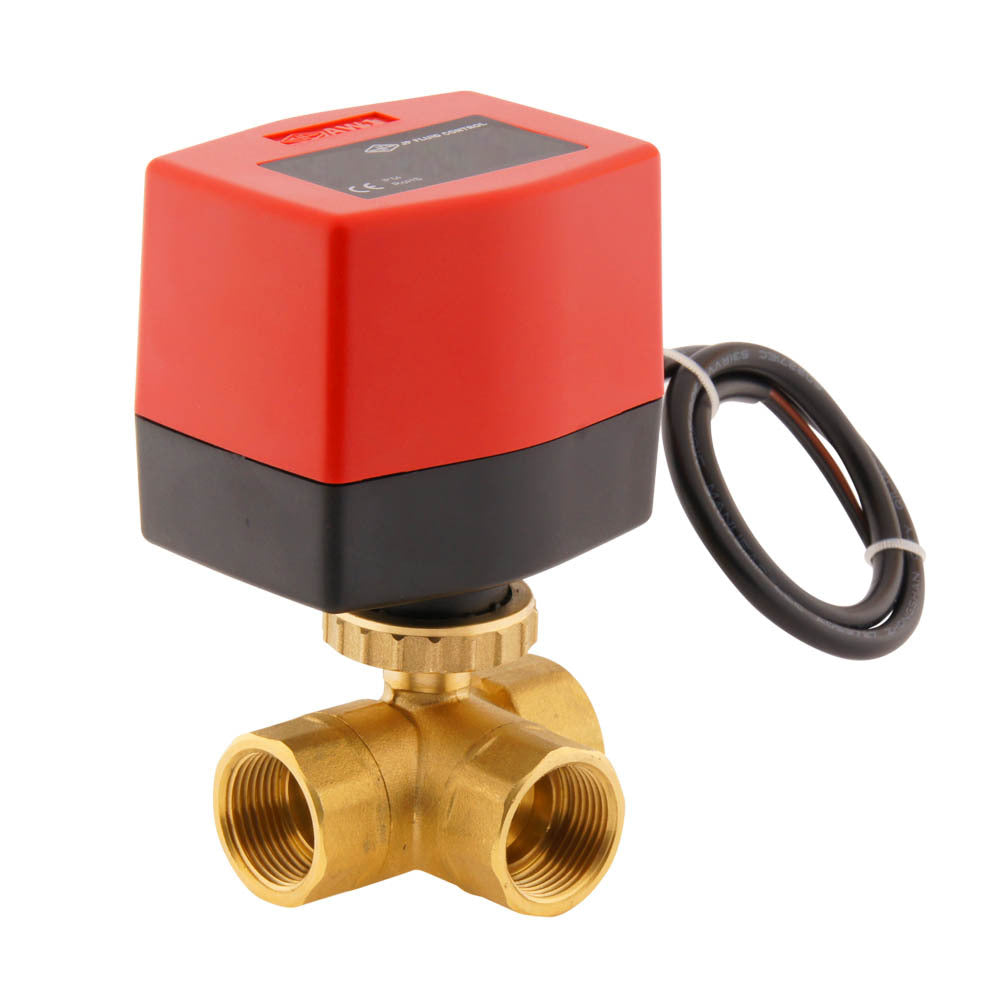

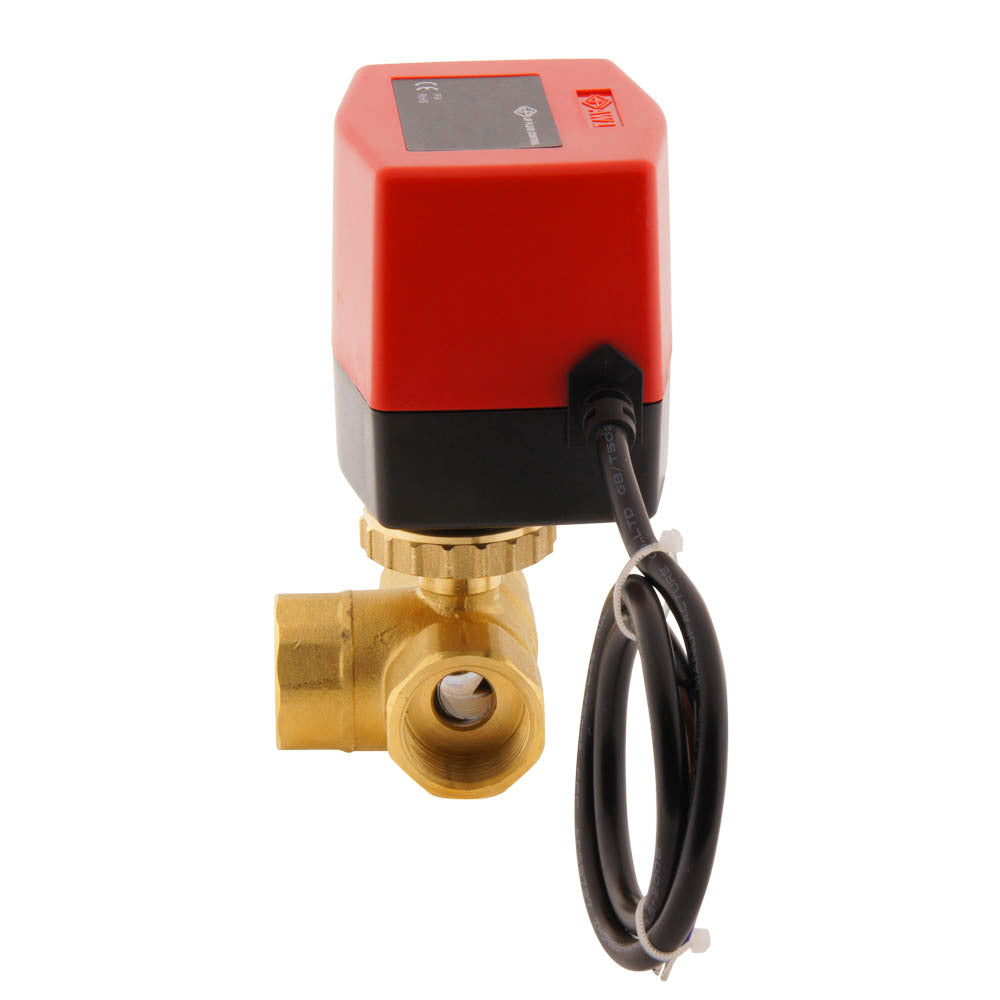

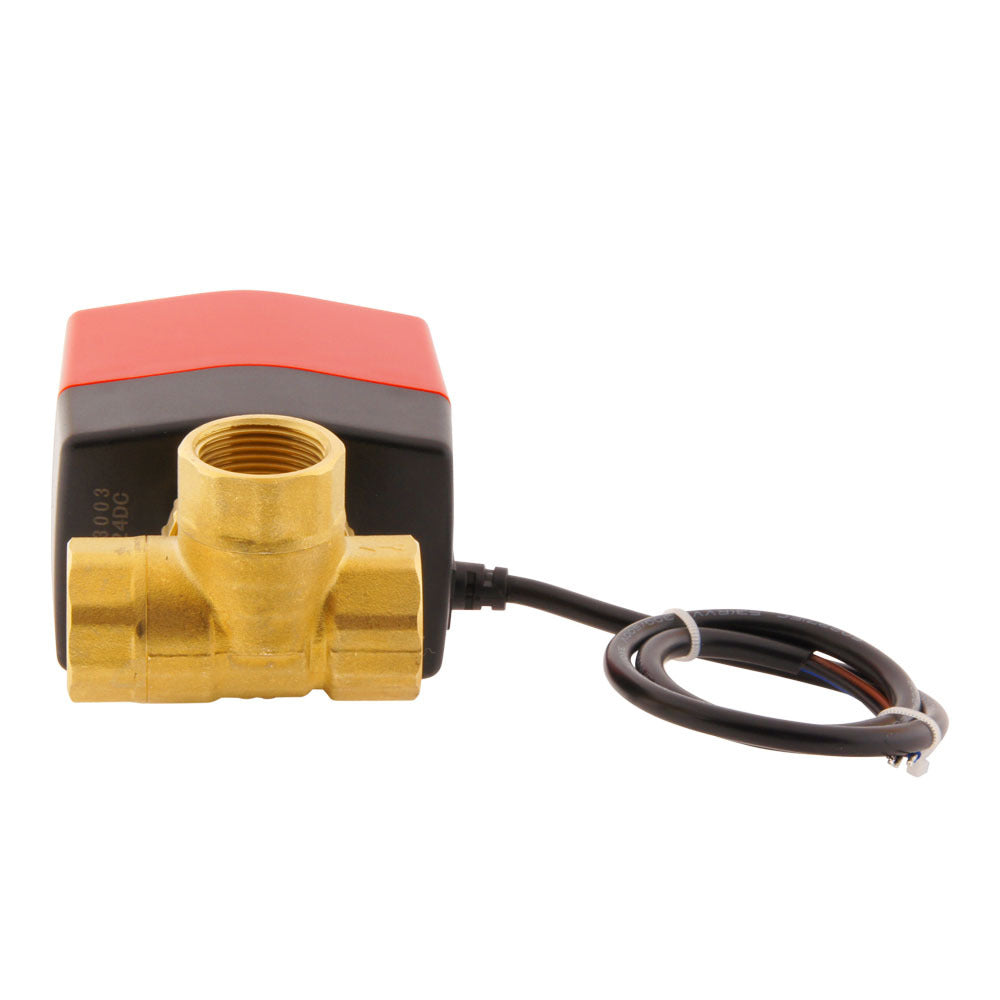

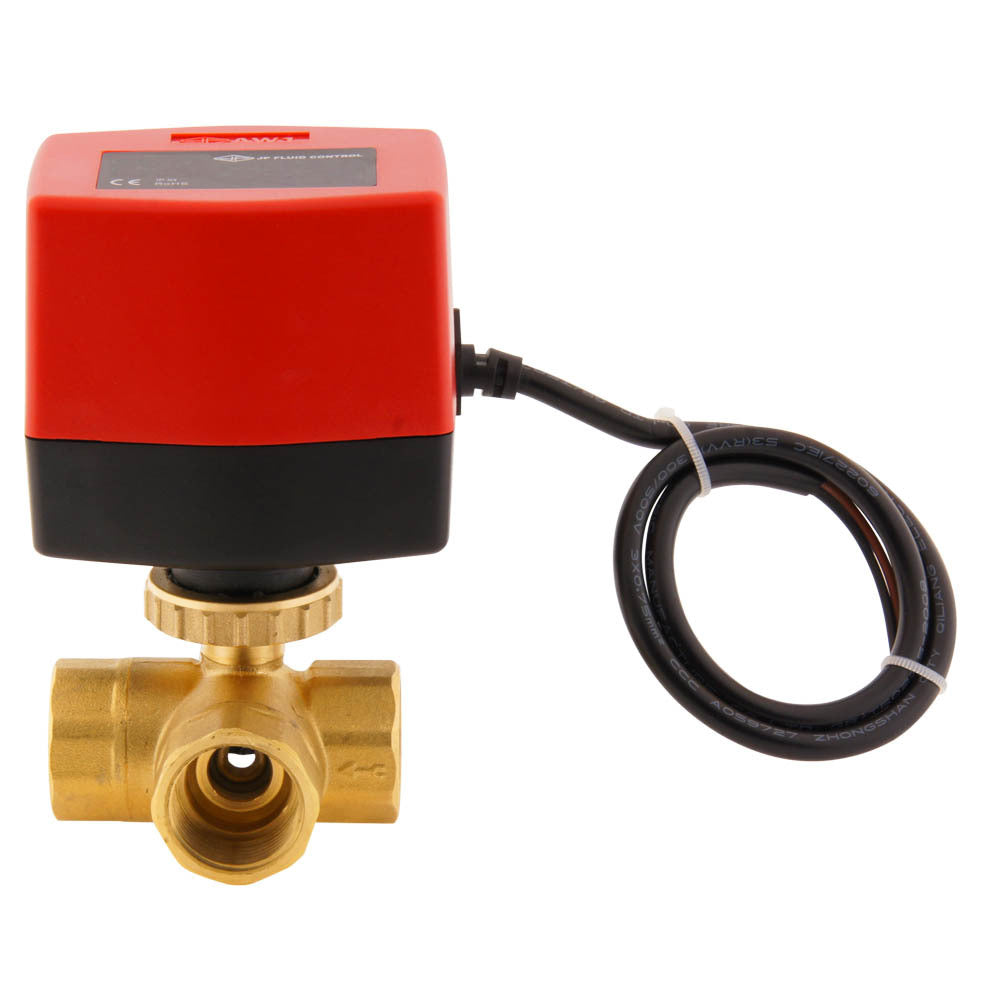

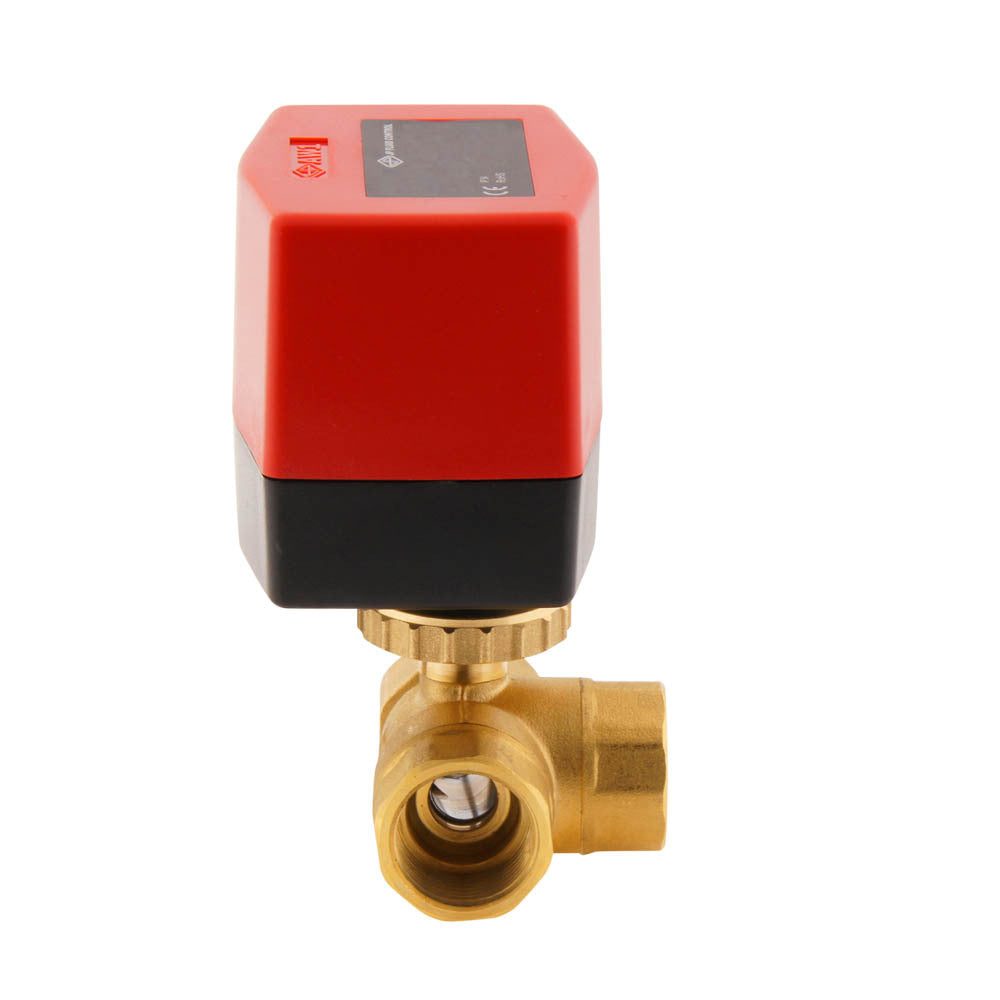

Válvula de bola eléctrica BW3 3/4'' 3 vías 24V CC 3 puntos
Válvula de bola eléctrica de 3 vías con rosca hembra de 3/4 de pulgada (BSP) y actuador de 24 V CC de bajo consumo. Adecuado para líquidos y gases (máx. 110°C) y una presión de 0-10 bar. Adecuado como válvula de zona en sistemas de calefacción. La válvula tiene una carcasa de latón con bola cromada y asientos de válvula de PTFE. El diámetro nominal es de 12,5 mm, el valor Kv es de 8,6m3/h(143,3 l/min a dP=1 bar, agua). Conexión de 3 hilos (3 puntos): hilo neutro y 2 hilos de mando (para abrir/cerrar). La válvula se abre en 6 s.
Incluido el actuador- Precio normal
- €109.81
- Precio normal
- €90.75
Descripción
Válvula de bola eléctrica JP Fluid Control de 3 vías, robusta y de gran eficiencia energética, para abrir o cerrar tuberías eléctricamente. La válvula tiene roscas de 3/4 de pulgada (rosca hembra BSPP) y un actuador de 24 V CC (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 12,5 mm, el valor Kv es de 8,6 (143,3 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 6 segundos. Esta válvula de bola de 3/2 vías se utiliza mejor para cambiar la dirección del flujo de una salida a la otra, no para detener el flujo.
Instalación

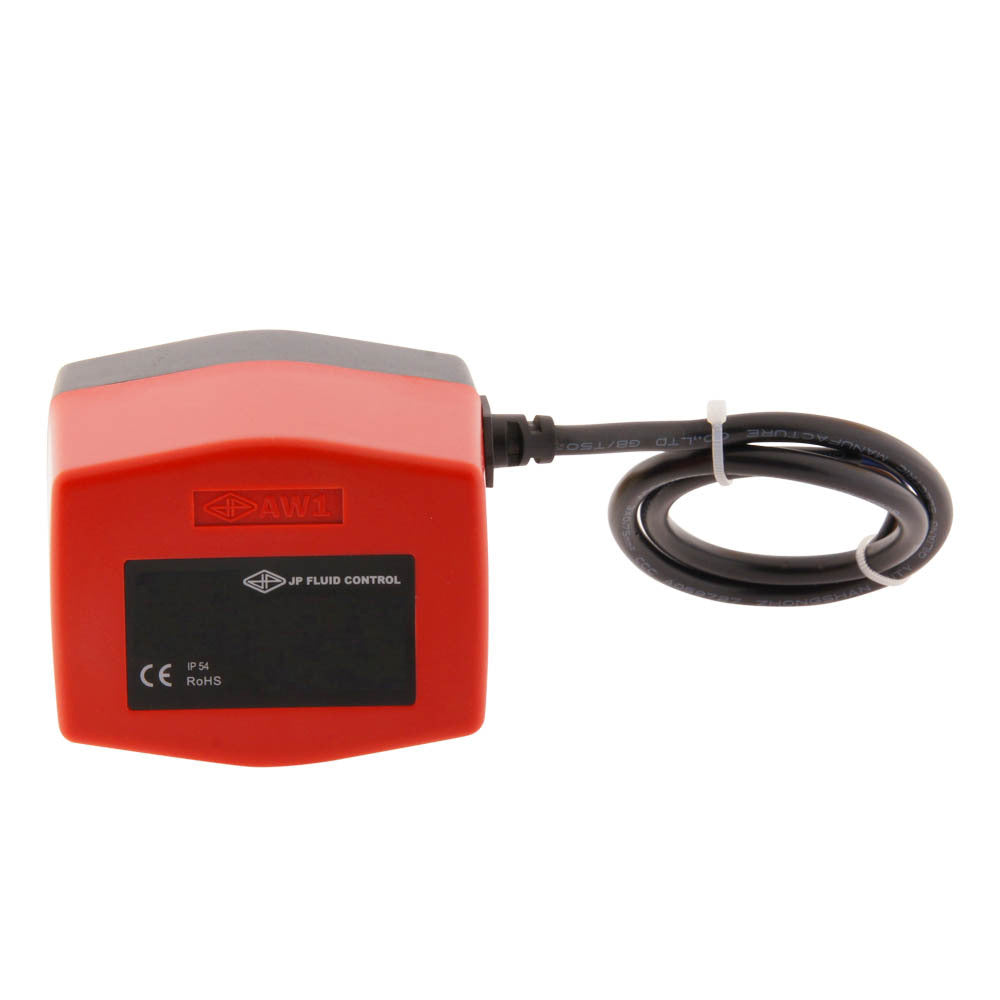

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene control de 3 puntos. Un cable está permanentemente conectado al negativo. Los otros dos hilos son de control para hacer girar la bola en ambos sentidos (se conectan al positivo). Nota: no conecte nunca los dos cables de control al mismo tiempo, ¡podría dañar el actuador! Los actuadores pueden suministrarse con un relé integrado (control On-Off), en cuyo caso sólo se necesita un cable de control. El actuador incluye finales de carrera, la energía sólo se consume durante la apertura o el cierre de la válvula.
Las válvulas de 3 vías pueden conectarse de dos formas distintas, como se muestra en el esquema siguiente.
Importante
- Tenga en cuenta el código de colores de los cables. Nunca conecte los dos cables de control al mismo tiempo, el actuador se dañará.
- Apto para gases y líquidos limpios, incluida agua fría y caliente.
- Asegúrese de que la válvula es adecuada para la aplicación y de que los materiales son adecuados para el medio y la temperatura.
Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
