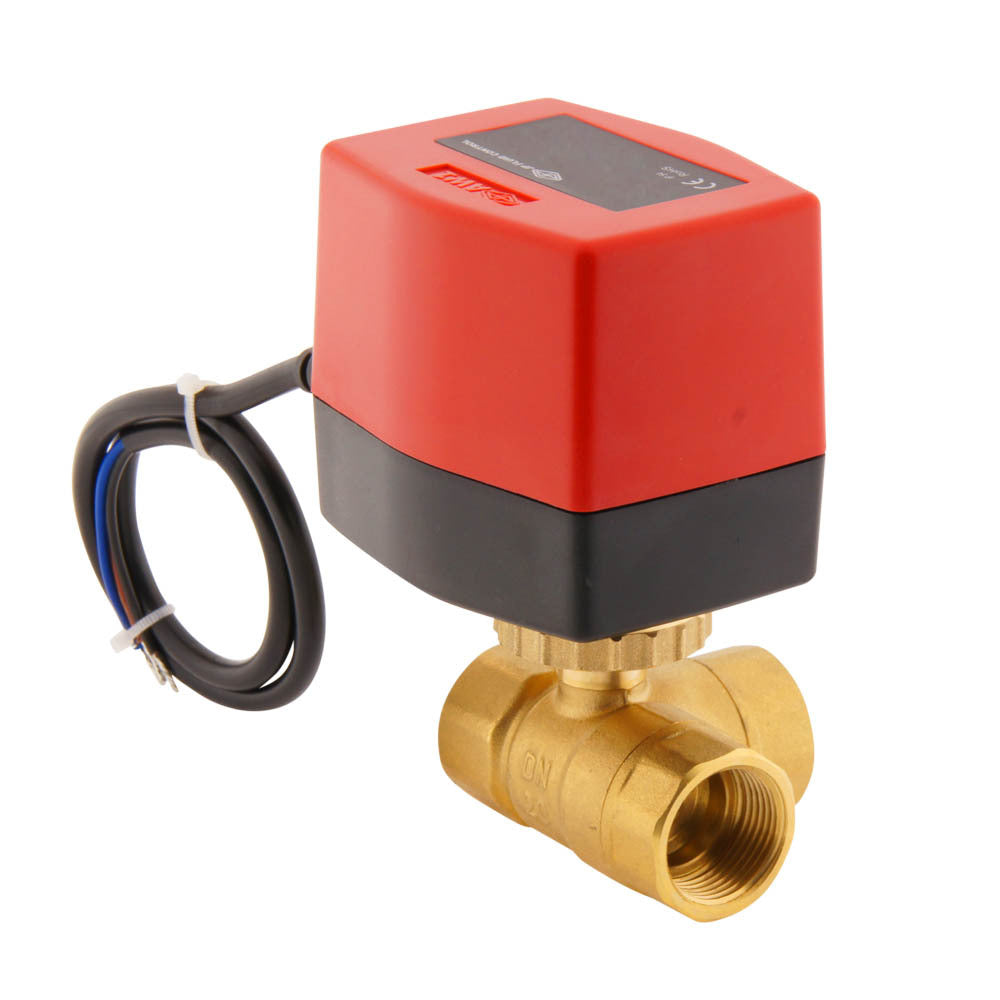

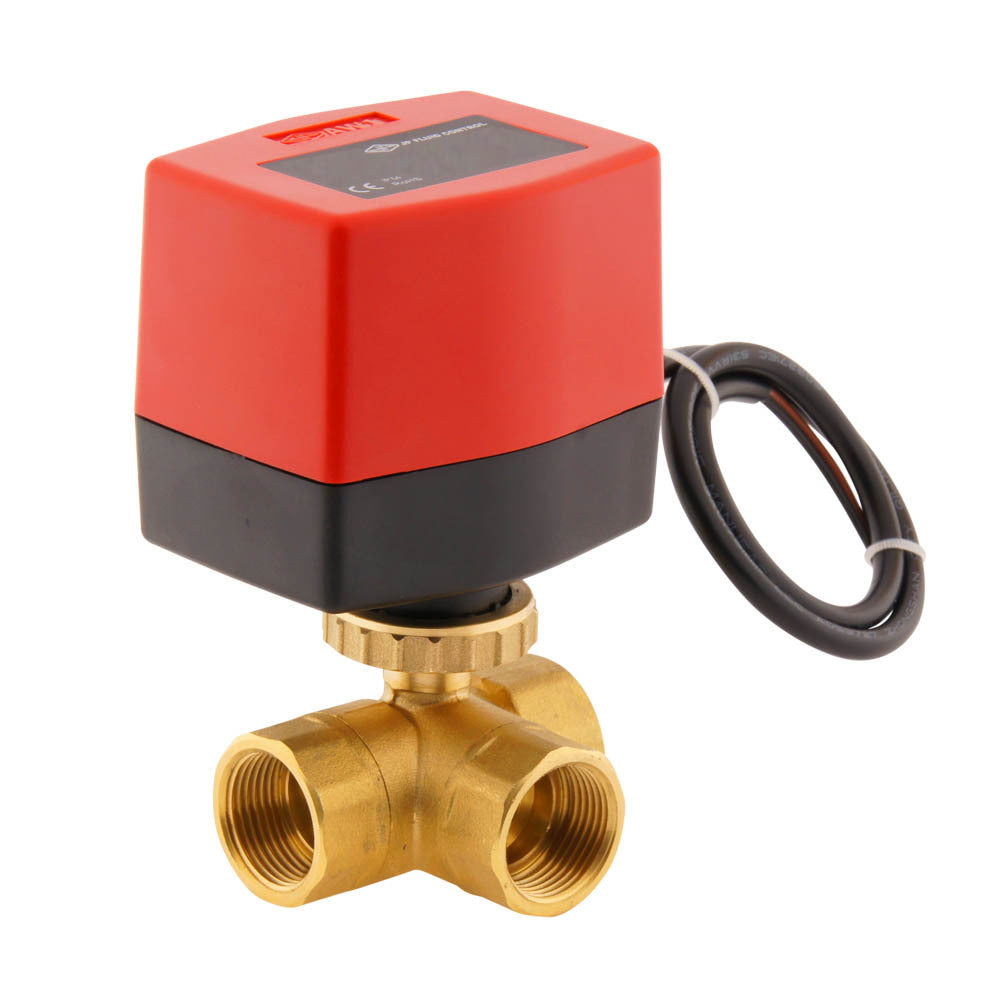

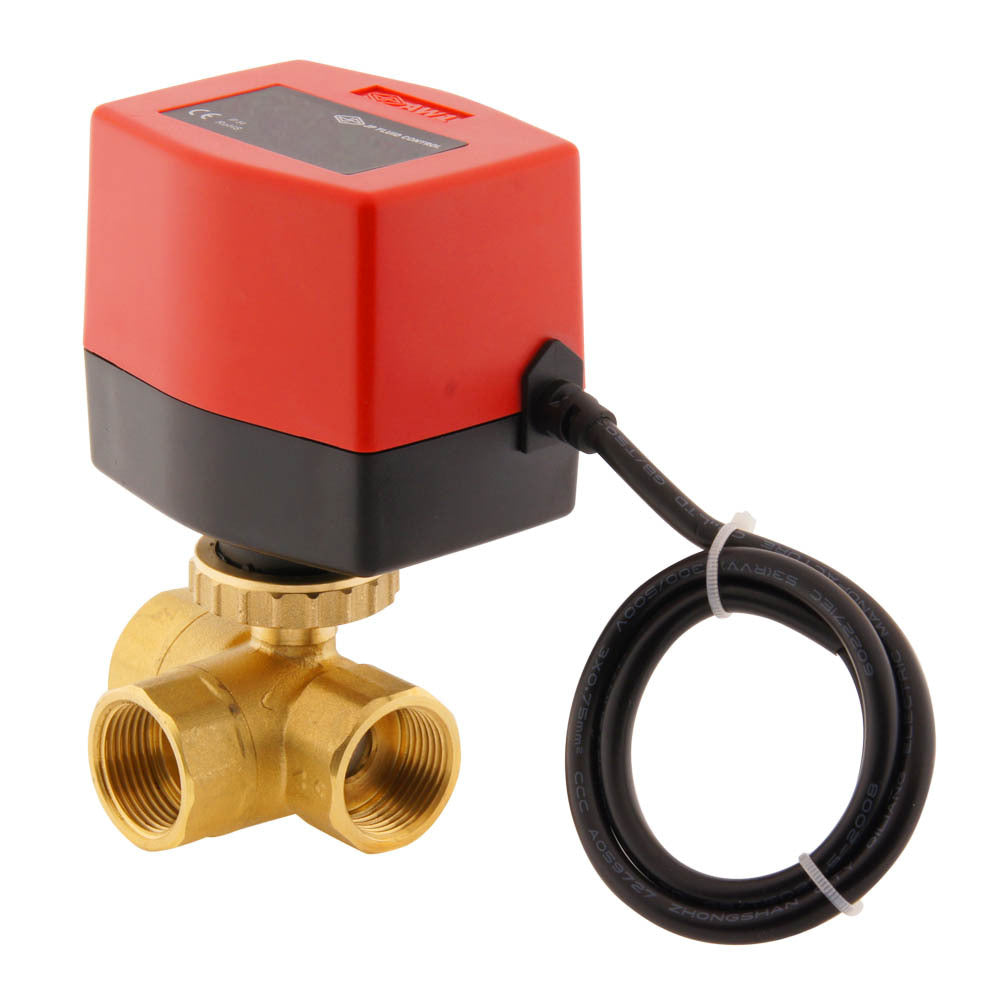

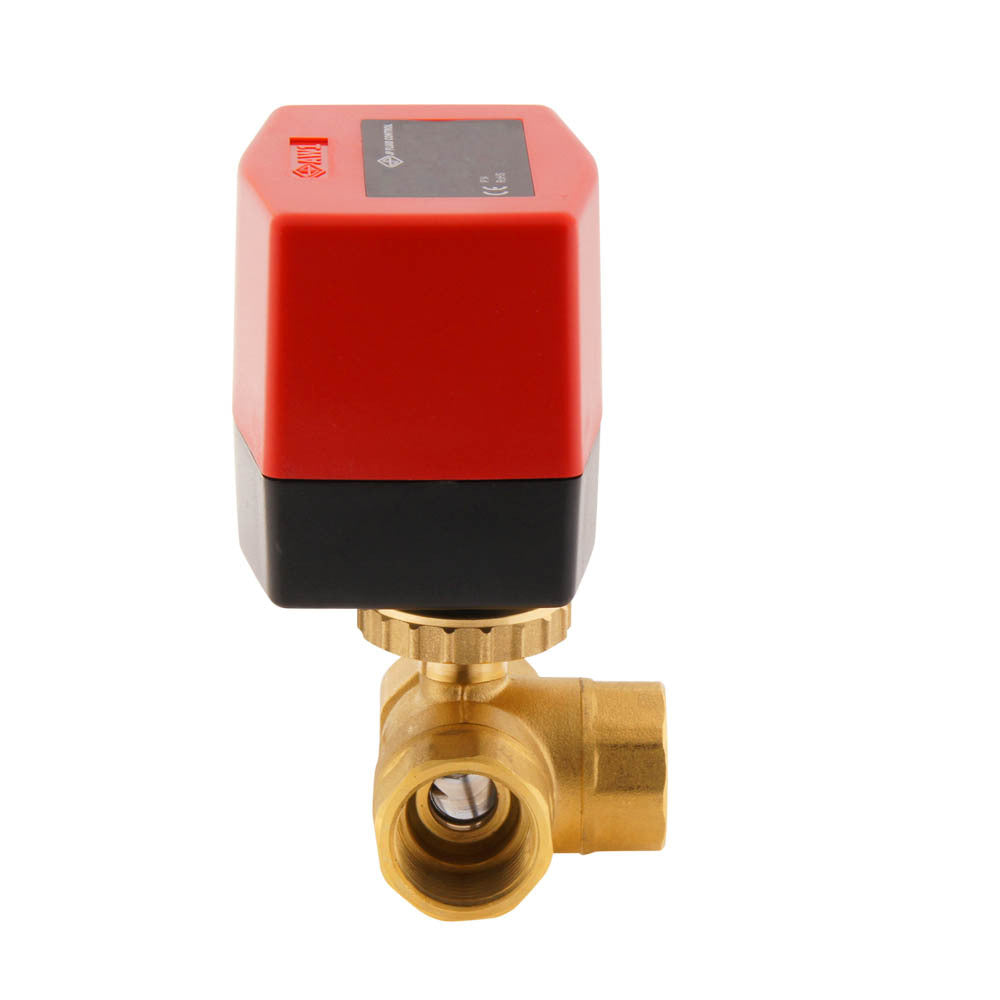

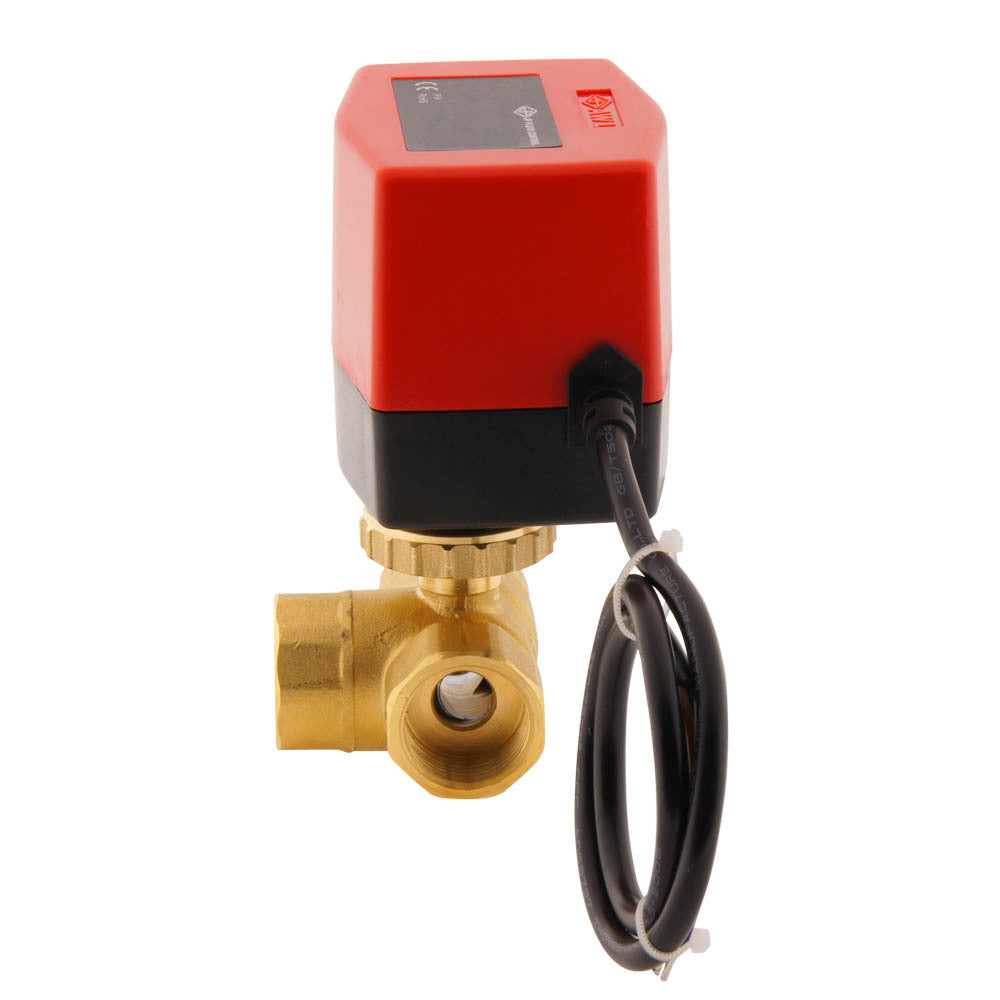

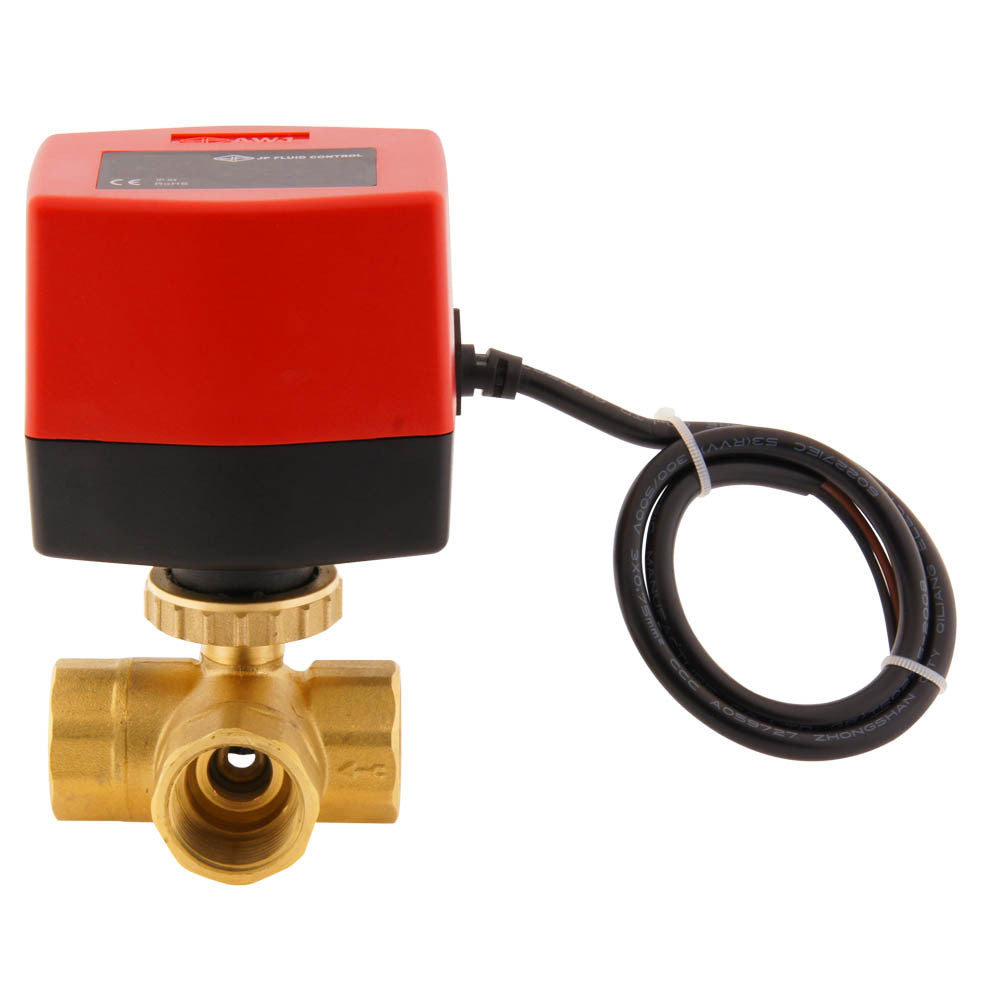

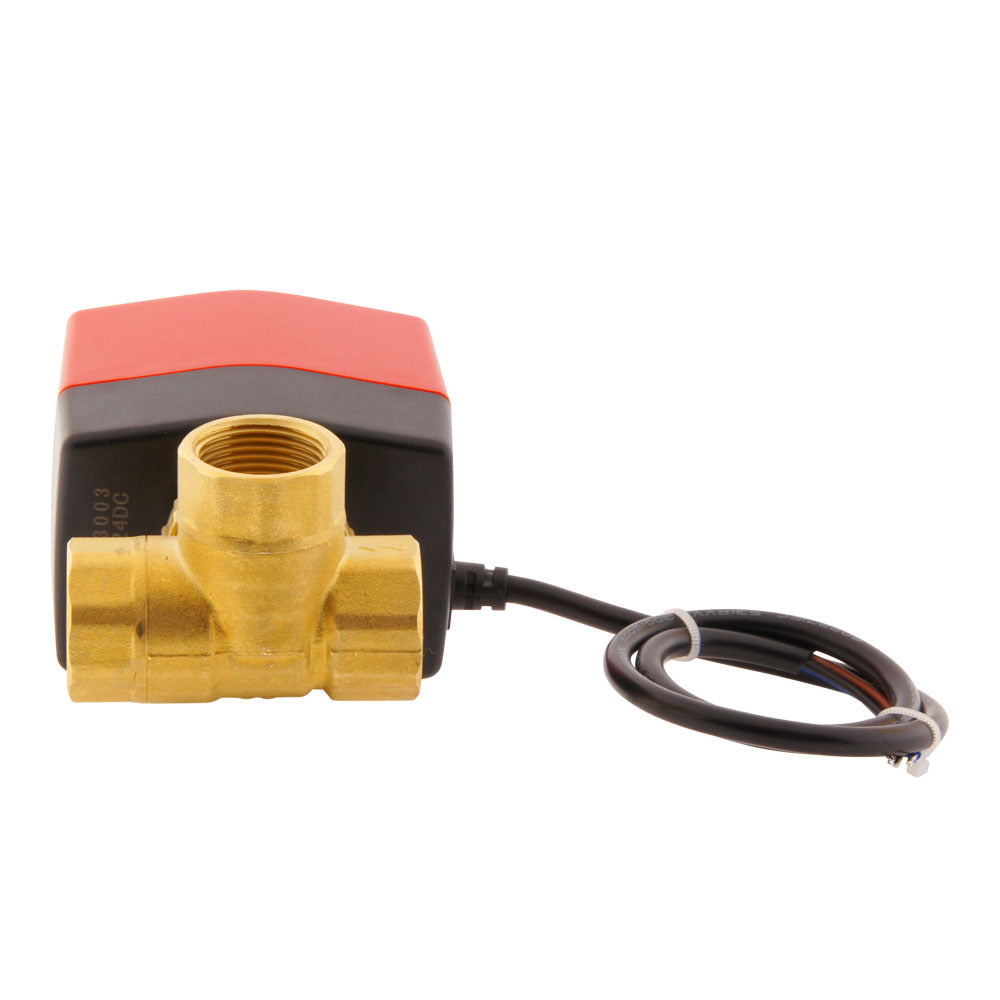

Válvula de bola eléctrica BW3 3/4'' Relé de 3 vías 230V AC
Válvula de bola eléctrica de 3 vías con roscas hembra de 3/4 de pulgada (BSP) y actuador de 230 V CA de bajo consumo con relé integrado. Adecuado para líquidos y gases (máx. 110°C) y una presión de 0-10 bar. Adecuado como válvula de zona en sistemas de calefacción. La válvula tiene una carcasa de latón con bola cromada y asientos de válvula de PTFE. El diámetro nominal es de 12,5 mm, el valor Kv es de 8,6m3/h(143,3 l/min a dP=1 bar, agua). Conexión de 3 hilos (abierto-cerrado): fase, neutro e hilo de control (fase). La válvula se abre en 16 s (normalmente cerrada).
Incluido el actuador- Precio normal
- €112.31
- Precio normal
- €92.82
Descripción
Válvula de bola eléctrica JP Fluid Control de 3 vías, robusta y de gran eficiencia energética, para abrir o cerrar tuberías eléctricamente. La válvula tiene roscas de 3/4 de pulgada (rosca hembra BSPP) y un actuador de 230 V CA (IP54). Esta válvula es adecuada para líquidos y gases (-10 a 110°C) y se utiliza a menudo en sistemas de calefacción. Una válvula de bola es menos sensible a la suciedad que una electroválvula. No obstante, se recomienda instalar un filtro antes de la válvula. El cuerpo de la válvula es de latón, la bola está cromada y la junta es de PTFE (teflón). El orificio es de 12,5 mm, el valor Kv es de 8,6 (143,3 l/min a dP=1 bar). El tiempo de apertura o cierre es de aproximadamente 16 segundos. Esta válvula de bola de 3/2 vías se utiliza mejor para cambiar la dirección del flujo de una salida a la otra, no para detener el flujo.
Instalación

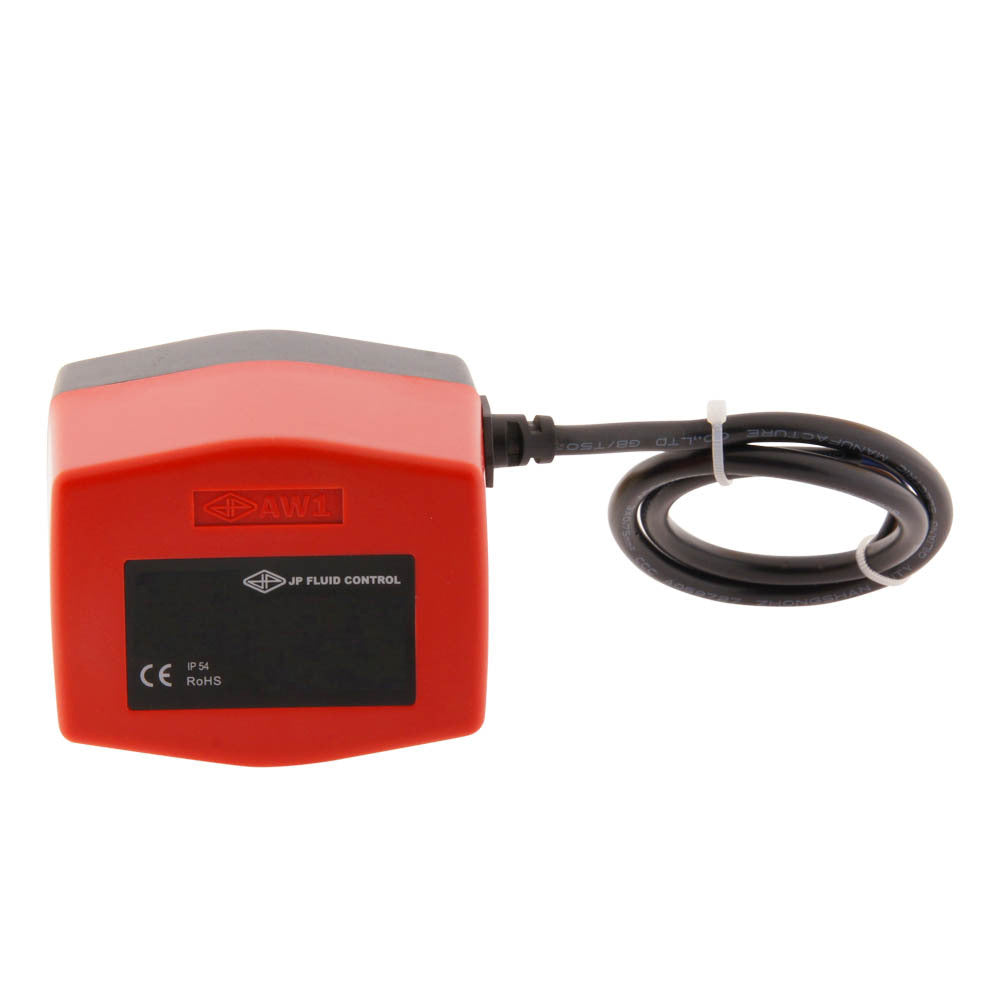

El actuador tiene una conexión de 3 hilos, y debe conectarse como se muestra en el siguiente diagrama. El actuador se suministra con un cable. El actuador tiene control de encendido/apagado. Esto significa que hay dos cables conectados permanentemente a la fuente de alimentación. La alimentación del cable de control abre la válvula eléctricamente, la desconexión del cable de control cerrará la válvula eléctricamente. El actuador incluye finales de carrera, la energía sólo se consume durante la apertura o el cierre de la válvula.
Las válvulas de 3 vías pueden conectarse de dos formas distintas, como se muestra en el esquema siguiente.
Importante
- Tenga en cuenta el código de colores de los cables.
- Apto para gases y líquidos limpios, incluida agua fría y caliente.
- Asegúrese de que la válvula es adecuada para la aplicación y de que los materiales son adecuados para el medio y la temperatura.
Nota: esta válvula no es adecuada para gases secos como el aire comprimido no lubricado.
