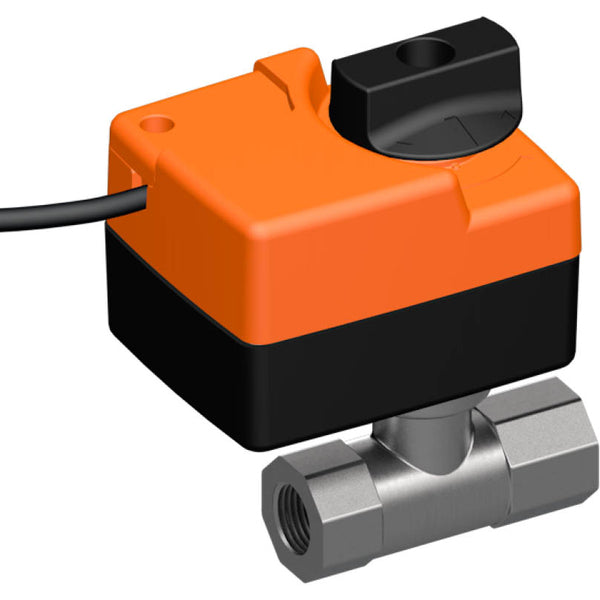

Válvula de bola eléctrica caracterizada Rp1/2'' Latón EPDM 1,6m3/h 40bar/580psi 24 V AC/DC

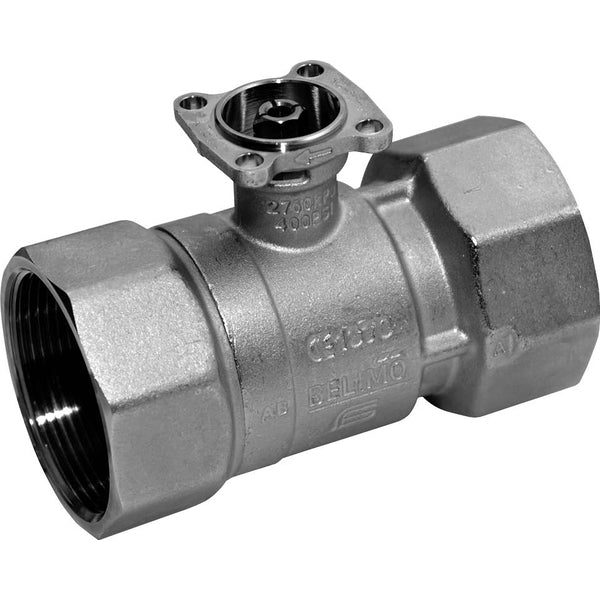

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño del orificio es Rp 1/2 pulgada con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. Esta válvula soporta presiones de hasta 40 bar (580 psi). La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 1,6 m3/h, equivalente a un valor Cv de 1,85 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene un grado de protección IP40.

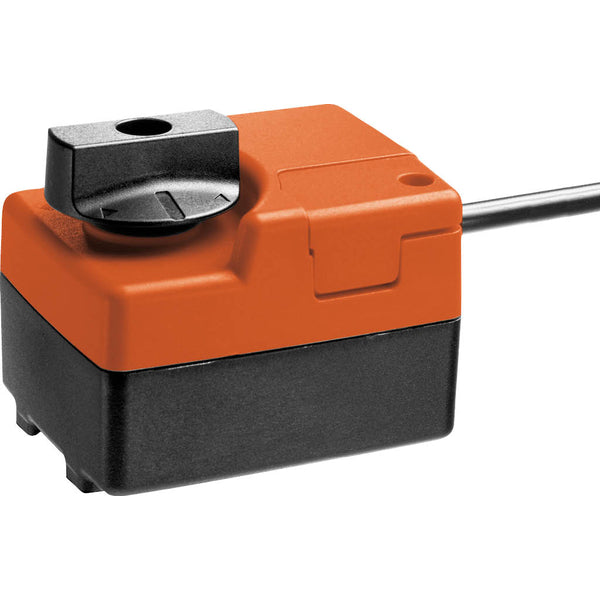

La anulación manual es posible mediante una palanca, que desconecta el engranaje mientras se mantenga pulsada la palanca de autorrearme. El actuador tiene protección contra sobrecarga y se detiene automáticamente al alcanzar el tope final. En caso de bloqueo, el actuador se desconecta durante siete segundos antes de intentar arrancar de nuevo. Si el bloqueo persiste, el actuador intenta reiniciarse 15 veces cada dos minutos y, posteriormente, sólo una vez cada dos horas. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
