Belimo Válvula Modulante Rp1 Kvs6.3 24VAC/DC Prueba De Fallos 90s 2-10V 20Nm IP54 SPDT R2025-6P3-S2/SRF24A-SR-S2

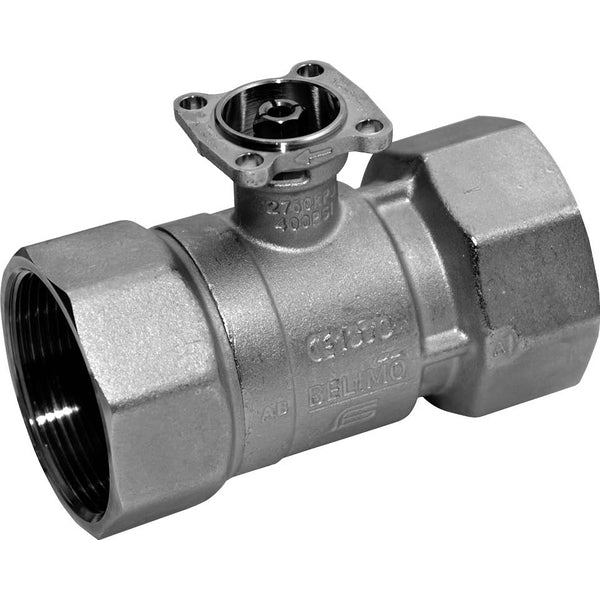

Se trata de una válvula de bola Belimo caracterizada de 2 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 25 y el tamaño del orificio es Rp 1 pulgada con rosca hembra. Con su disco de caracterización integrado, garantiza un control del caudal de igual porcentaje, lo que permite una regulación precisa y constante del caudal de fluido. La presión diferencial máxima es de 3.5 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 6,3 m3/h, equivalente a un valor Cv de 7,29 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está configurado con un tipo de control de 2-10 V y ofrece retroalimentación de posición, lo que garantiza un control preciso de su funcionamiento y una supervisión exacta de su posición dentro del rango de tensión designado. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene un grado de protección IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

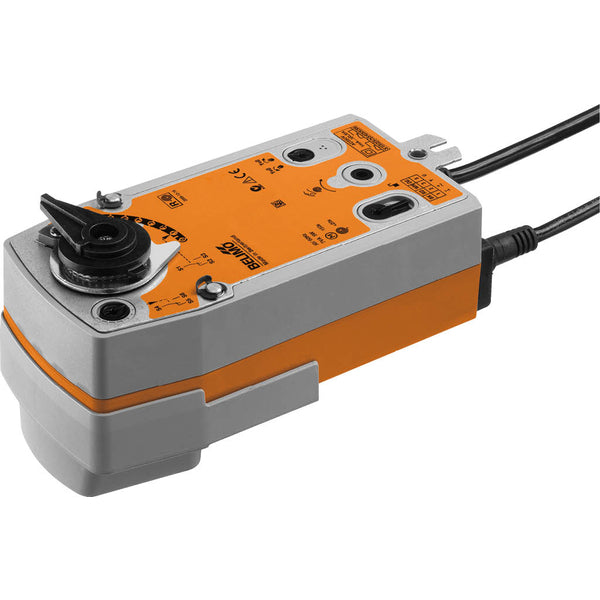

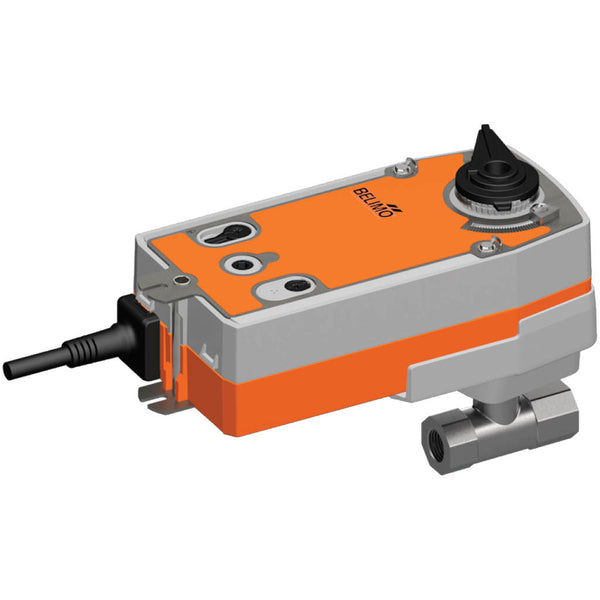

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La válvula puede accionarse manualmente y fijarse en cualquier posición mediante una manivela. El desbloqueo puede hacerse manual o automáticamente aplicando la tensión de funcionamiento. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El actuador se conecta con una señal de control estándar de 0-10 V. El actuador mueve la válvula a la posición de funcionamiento al tiempo que tensa el muelle de retorno. La válvula vuelve a la posición de seguridad por la fuerza de un muelle cuando se interrumpe la tensión de alimentación. El ángulo de rotación puede ajustarse con topes finales mecánicos.

Pros

• El disco caracterizador integrado garantiza un control de caudal de igual porcentaje
• Este actuador modulante puede colocar la válvula en cualquier posición entre 0 y 90 grados con una señal de control de 2-10 V
• El actuador está equipado con una función a prueba de fallos
