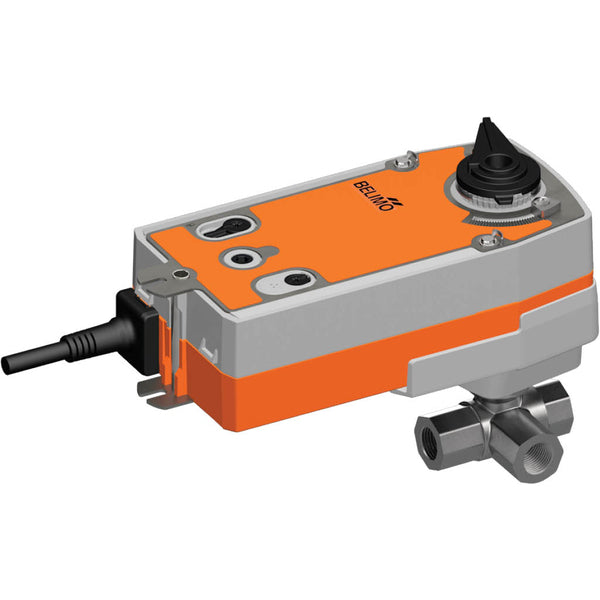

Belimo Válvula Caracterizada de 3 Vías Rp1/2 Kvs1 24VAC/DC A Prueba de Fallos 90s BACnet/Modbus/MP-Bus 20Nm IP54 R3015-1-S1/SRF24A-MOD

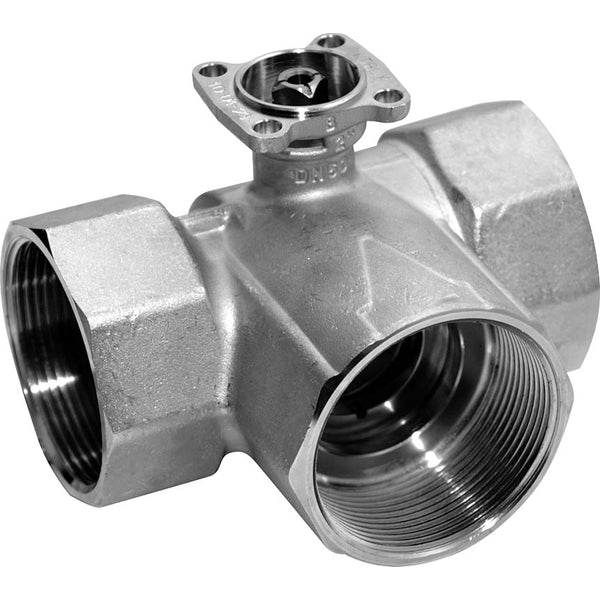

Esta es una válvula de bola caracterizada Belimo de 3 vías con un cuerpo de latón niquelado y sellado de EPDM. El diámetro de perforación de la válvula es DN 15 y el tamaño del puerto es Rp 1/2 pulgada con rosca hembra. Con su disco caracterizador integrado, asegura un control de flujo de porcentaje igual, lo que permite una regulación precisa y consistente del flujo de fluido. La presión diferencial máxima es de 3,5 bar (50,8 psi). La válvula puede operar entre -10 y 120 °C (14 a 248 °F). El valor Kv de la válvula es de 1 m3/h, equivalente a un valor Cv de 1,16 gpm. El actuador requiere una tensión de alimentación de 24 V AC/DC. El actuador admite protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para establecer la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite la configuración de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de un corte de energía.

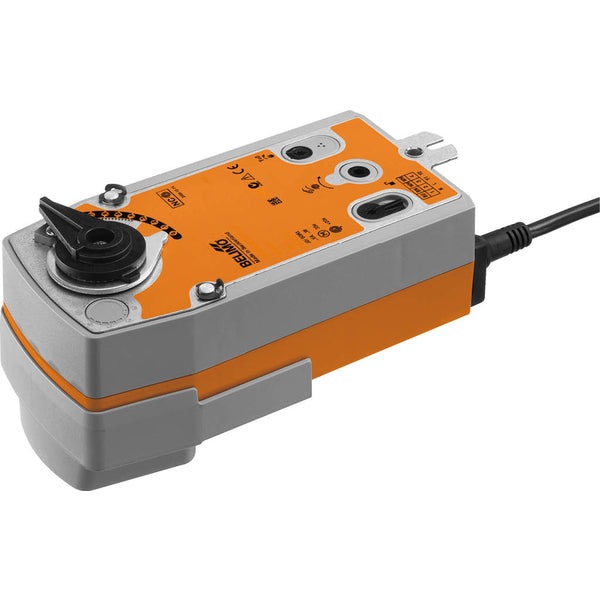

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de fin de carrera y se detiene automáticamente cuando se alcanza el tope final. La válvula se puede operar manualmente y asegurar en cualquier posición utilizando una manivela. El desbloqueo se puede realizar manualmente o automáticamente aplicando la tensión de funcionamiento. El actuador se puede montar directamente en la válvula de bola con un solo tornillo. La orientación de montaje en relación con la válvula de bola se puede elegir en incrementos de 90°. El actuador mueve la válvula a la posición de funcionamiento mientras también tensa el resorte de retorno. La válvula regresa a la posición a prueba de fallos por la fuerza del resorte cuando se interrumpe la tensión de alimentación. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes mecánicos.

Ventajas:

• El disco caracterizador integrado asegura un flujo de porcentaje igual, ideal para circuitos de calefacción
• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
• El actuador está equipado con una función a prueba de fallos
