Belimo Válvula De Bola De 3 Vías Rp1/2 Kvs15 24VAC/DC 9s 2-Punto 8Nm IP54 R3015-S1/NRQ24A

Se trata de una válvula de bola Belimo de 3 vías con carcasa de latón niquelado y junta de EPDM. El diámetro interior de la válvula es DN 25 y el tamaño del orificio es Rp 1/2 pulgada con rosca hembra. La presión diferencial máxima es de 10 bar. La válvula puede funcionar entre -10 y 120 °C (14 y 248 °F). El valor Kv de la válvula es de 15 m3/h, equivalente a un valor Cv de 17,36 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador abre/cierra la válvula en 9 segundos. El actuador tiene un grado de protección IP54.

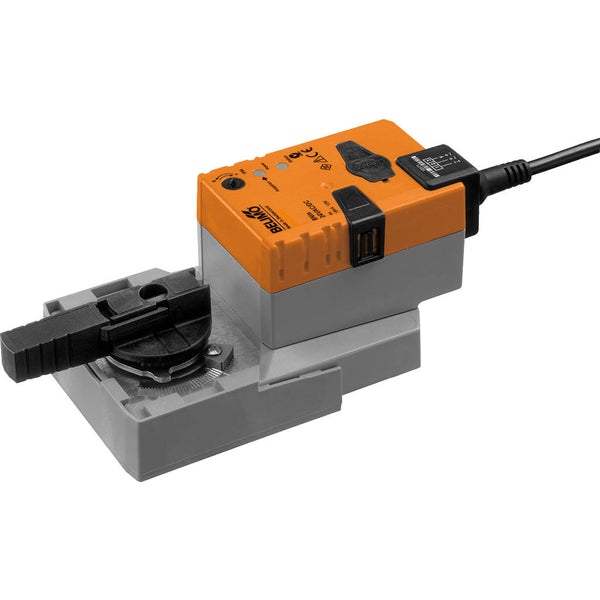

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. La anulación manual es posible mediante un pulsador, que desacopla el tren de engranajes mientras el pulsador esté pulsado o permanezca bloqueado. El actuador puede montarse directamente en la válvula de bola mediante un solo tornillo. La orientación de montaje con respecto a la válvula de bola puede elegirse en incrementos de 90°. El ángulo de rotación puede ajustarse con topes finales mecánicos. Tras la alimentación inicial, es decir, durante la puesta en marcha, el actuador realiza una adaptación en la que el rango de funcionamiento y la respuesta de posición se ajustan al rango de ajuste mecánico. A continuación, el actuador se desplaza a la posición definida por la señal de control.
