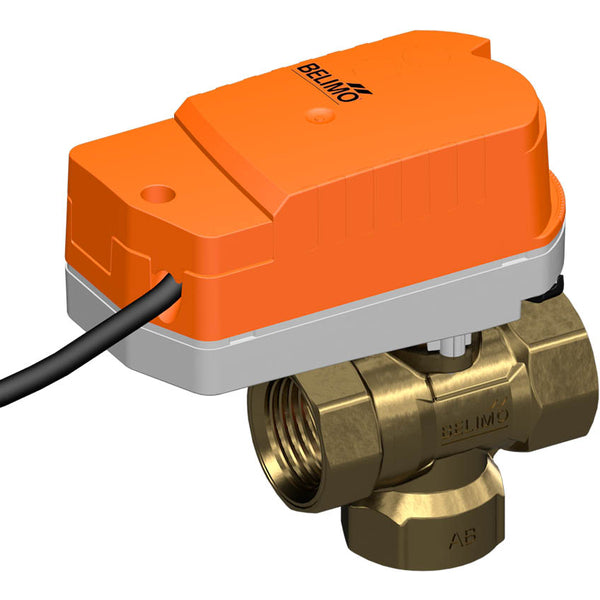

Belimo Válvula de bola de 3 vías Rp1/2 Kvs2.5 100-240VAC a prueba de fallos 75s 2 puntos 1Nm IP40 C315Q-H/CQK230A

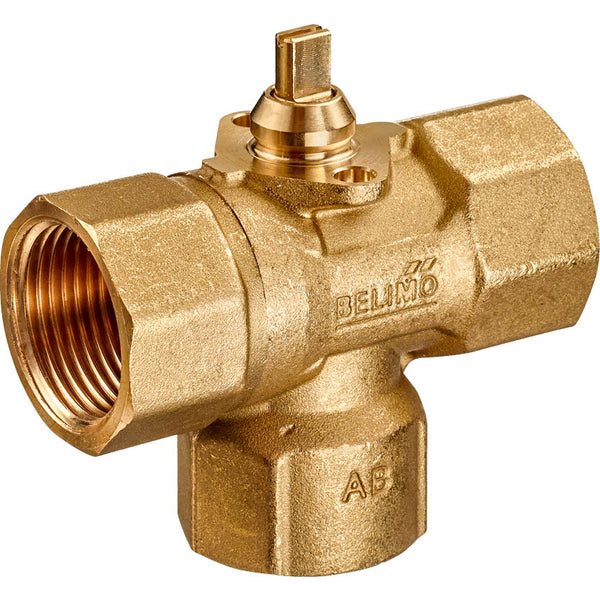

Esta es una válvula de bola Belimo de 3 vías con una carcasa de latón y sellado EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño del puerto es Rp 1/2 pulgada con roscas hembra. La diferencia de presión máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 100 °C. El valor Kv de la válvula es de 2,5 m3/h, equivalente a un valor Cv de 2,89 gpm. El actuador requiere un voltaje de alimentación de 100-240 V CA. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene una clasificación IP40. El actuador está equipado con una función de seguridad en caso de fallo (NC) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

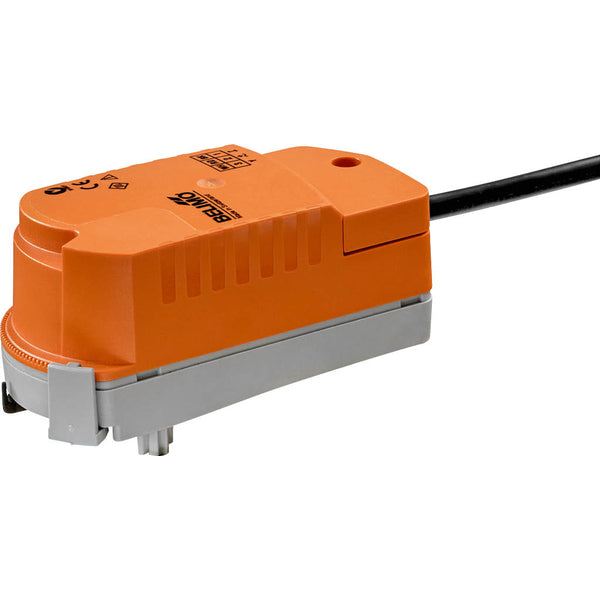

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. Retire el actuador haciendo clic en él y luego use el actuador para girar el husillo de la válvula. El actuador se puede montar manualmente en la válvula sin necesidad de herramientas. Solo asegúrese de que solo haya movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje se puede configurar en incrementos de 180° en relación con la válvula. El ángulo de rotación del actuador se puede ajustar en incrementos de 2,5° utilizando un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador mueve simultáneamente la válvula a la posición de funcionamiento requerida y carga los condensadores integrados. Si se interrumpe el suministro de energía, la energía eléctrica almacenada mueve la válvula a la posición de seguridad en caso de fallo, considerando un tiempo de puenteo predefinido de 1 segundo. Los actuadores de condensador requieren un período de precarga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición de seguridad en caso de fallo en cualquier momento. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 25 segundos de precarga antes de la configuración inicial para elevar los condensadores al nivel de voltaje necesario.

Ventajas:

• El actuador está equipado con una función de seguridad en caso de fallo
