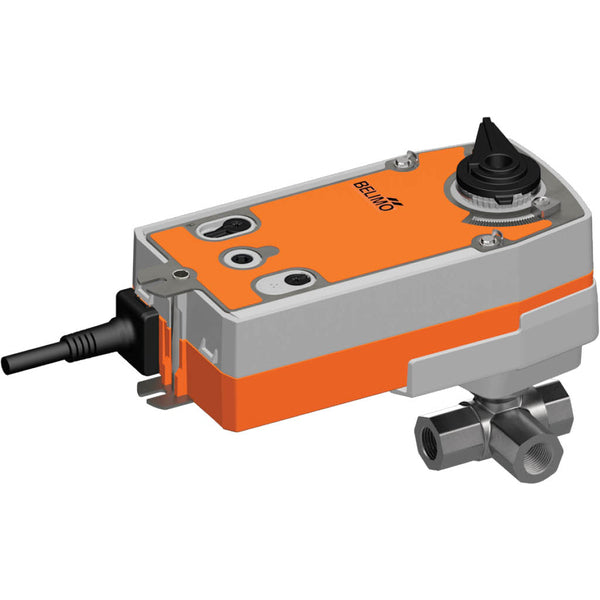

Belimo Válvula de Bola de 3 Vías Rp1 Kvs10 24VAC/DC A Prueba de Fallos 90s BACnet/Modbus/MP-Bus 20Nm IP54 R3025-BL2/SRF24A-MOD

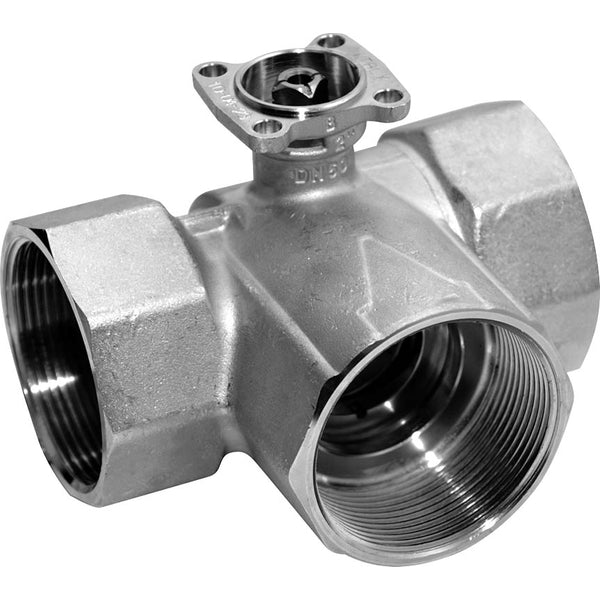

Esta es una válvula de bola de 3 vías Belimo con una carcasa de latón niquelado y sellado de EPDM. El diámetro de la perforación de la válvula es DN 25 y el tamaño del puerto es Rp 1 pulgada con rosca hembra. La diferencia de presión máxima es de 3,5 bar (50,8 psi). La válvula puede funcionar entre -10 y 120 °C (14 a 248 °F). El valor Kv de la válvula es de 10 m3/h, equivalente a un valor Cv de 11,57 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador admite los protocolos de comunicación BACnet MSTP/Modbus RTU/MP-Bus y requiere el producto ZTH EU para configurar la dirección del protocolo y vincular el actuador al sistema. Además, ZTH EU permite el ajuste de una señal de control analógica de 0-10V o 2-10V. El actuador abre/cierra la válvula en 90 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función de seguridad en caso de fallo de alimentación (NC) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

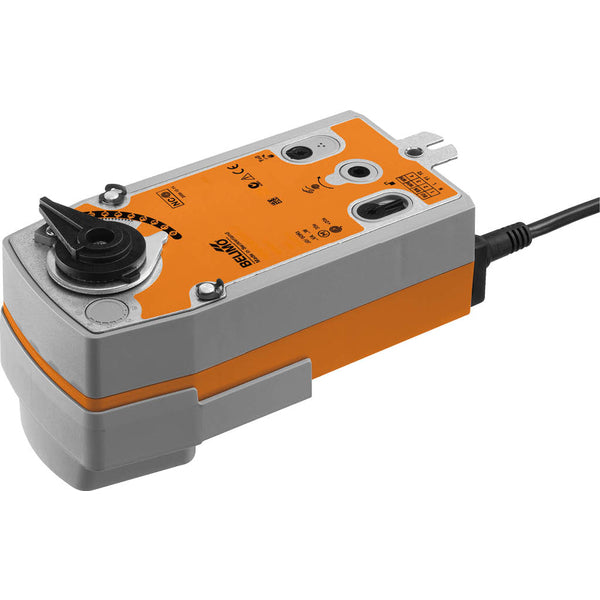

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La válvula se puede operar manualmente y asegurar en cualquier posición utilizando una manivela. El desbloqueo se puede hacer manualmente o automáticamente aplicando el voltaje de funcionamiento. El actuador se puede montar directamente en la válvula de bola utilizando un solo tornillo. La orientación de montaje en relación con la válvula de bola se puede elegir en incrementos de 90°. El actuador mueve la válvula a la posición de funcionamiento mientras tensa el resorte de retorno. La válvula vuelve a la posición de seguridad por la fuerza del resorte cuando se interrumpe el voltaje de alimentación. El actuador viene con una interfaz incorporada para BACnet MSTP, Modbus RTU y MP-Bus. Obtiene la señal de control digital del sistema de control y proporciona el estado actual. El ángulo de rotación se puede ajustar con topes mecánicos.

Ventajas:

• Actuador modulante con bus de campo o una señal de 0-10 V/2-10 V
• El actuador está equipado con una función de seguridad en caso de fallo de alimentación

Desventajas:

• Se requiere el producto ZTH EU (no incluido) para configurar la dirección del protocolo y vincular el actuador al sistema
