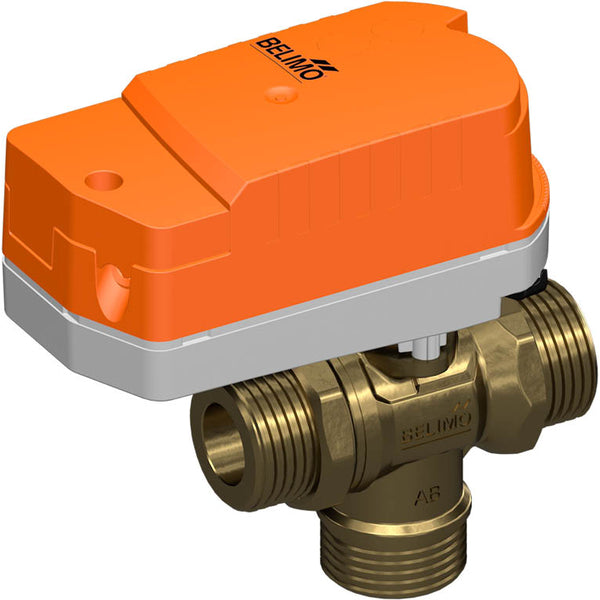

Belimo Válvula De Bola De 3 Vías G3/4 Kvs3.6 100-240VAC Prueba De Fallos 75s 2 Puntos 1Nm IP40 Terminal C520Q-J/CQK230A-T

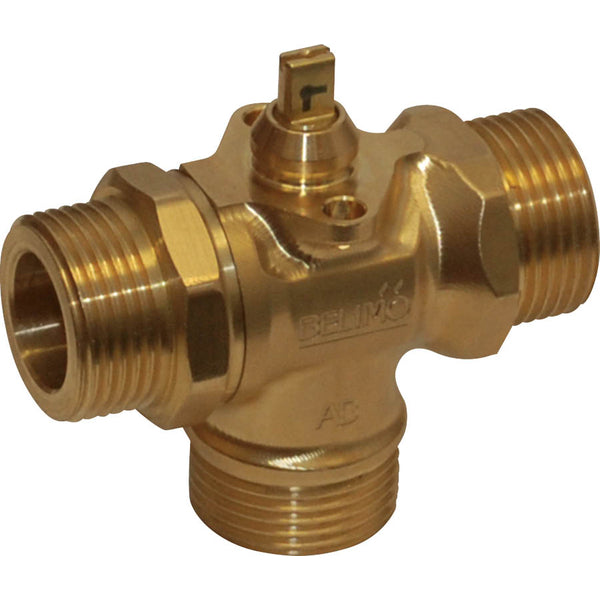

Se trata de una válvula de bola Belimo de 3 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. La presión diferencial máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 100 °C (36 y 212 °F). El valor Kv de la válvula es de 3,6 m3/h, equivalente a un valor Cv de 4,17 gpm. El actuador requiere una tensión de alimentación de 100-240 V CA. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP40. El actuador está equipado con una función a prueba de fallos (NC) que garantiza un funcionamiento seguro en caso de corte del suministro eléctrico.

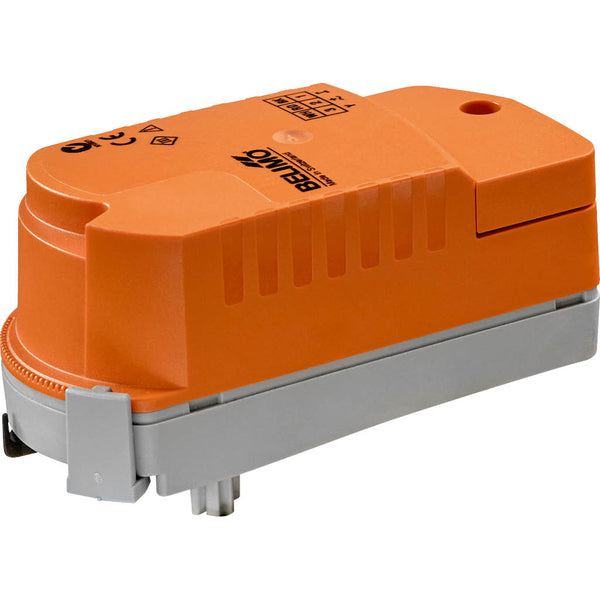

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador mueve simultáneamente la válvula a la posición de funcionamiento requerida y carga los condensadores integrados. Si se interrumpe el suministro eléctrico, la energía eléctrica almacenada mueve la válvula a la posición de seguridad, considerando un tiempo de puenteo ajustado de fábrica de 1 segundo. Los actuadores de condensador requieren un periodo de precarga para que los condensadores alcancen un nivel de tensión utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda pasar de su posición actual a la posición de seguridad en cualquier momento. Después de la entrega en fábrica, el actuador está completamente descargado y requiere aproximadamente 25 segundos de precarga antes de la configuración inicial para elevar los condensadores al nivel de tensión necesario.

Pros

• El actuador está equipado con una función a prueba de fallos
