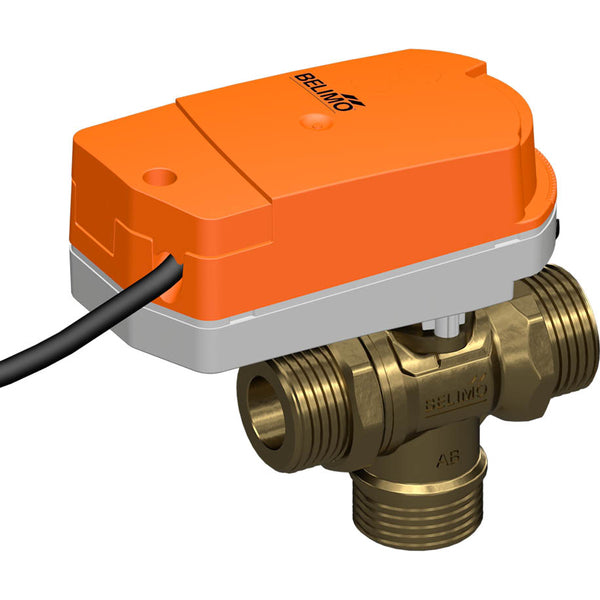

Belimo Válvula De Bola De 3 Vías G3/4 Kvs3.6 24VAC/DC 75s BACnet/Modbus 1Nm IP40 C520Q-J/CQ24A-BAC

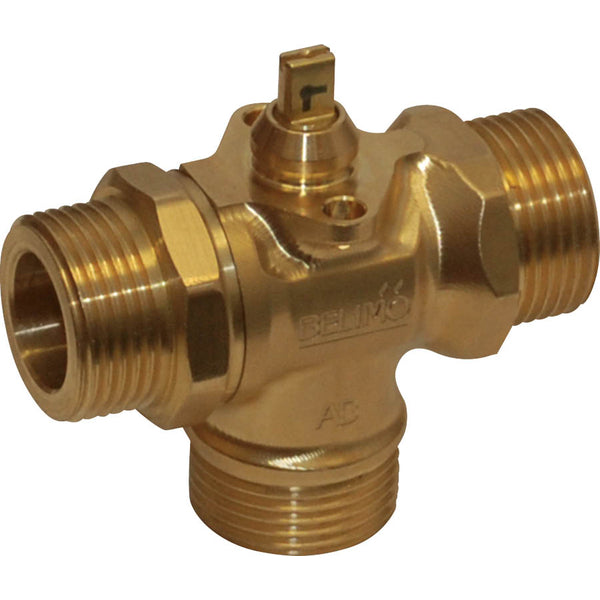

Se trata de una válvula de bola Belimo de 3 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 20 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. La presión diferencial máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 100 °C (36 y 212 °F). El valor Kv de la válvula es de 3,6 m3/h, equivalente a un valor Cv de 4,17 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador está diseñado con control BACnet MSTP/Modbus RTU, que ofrece protocolos de comunicación fiables y robustos para un funcionamiento y una integración eficaces dentro del entorno de control en red. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP40.

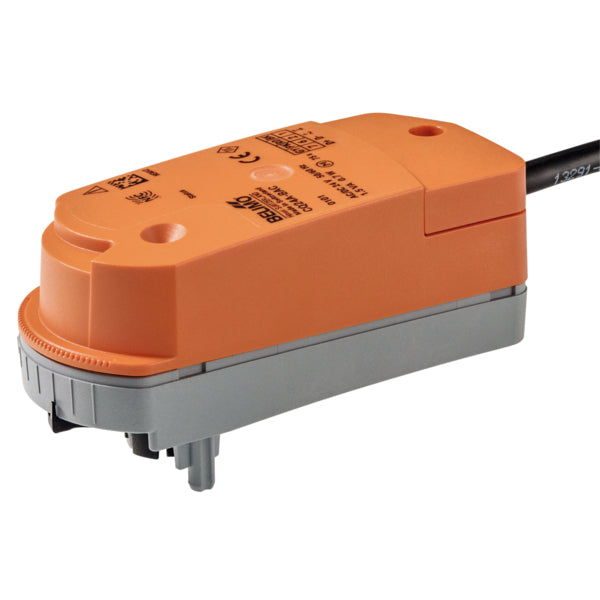

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador está equipado con una interfaz integrada para BACnet MSTP y Modbus RTU. Recibe la señal de control digital del sistema de control y proporciona el estado actual.
