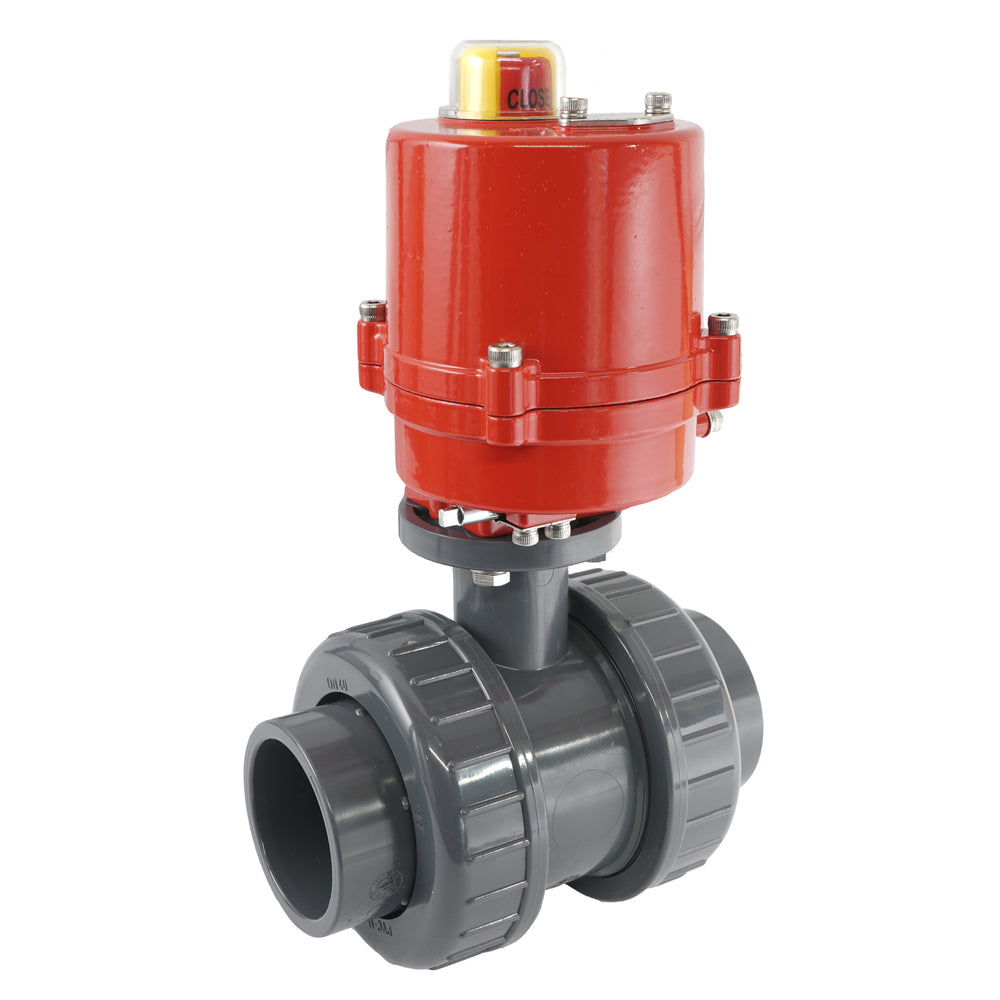

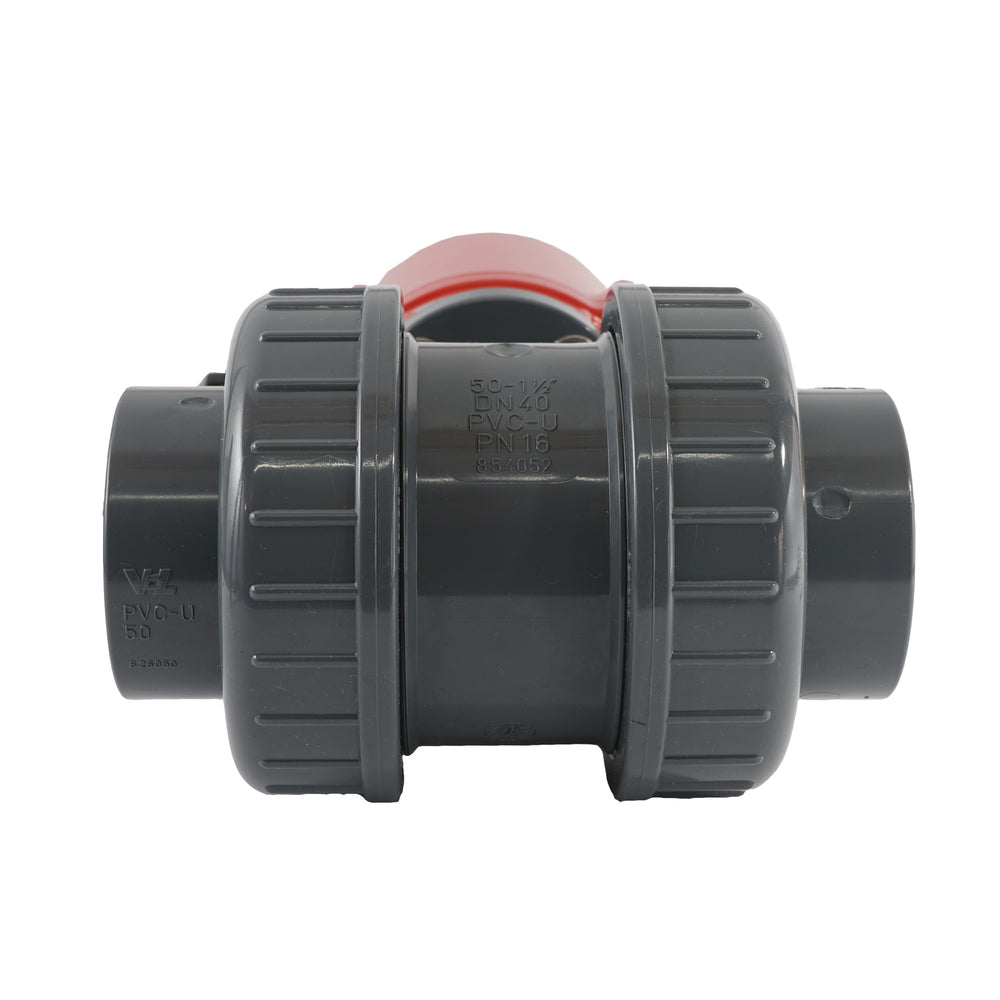

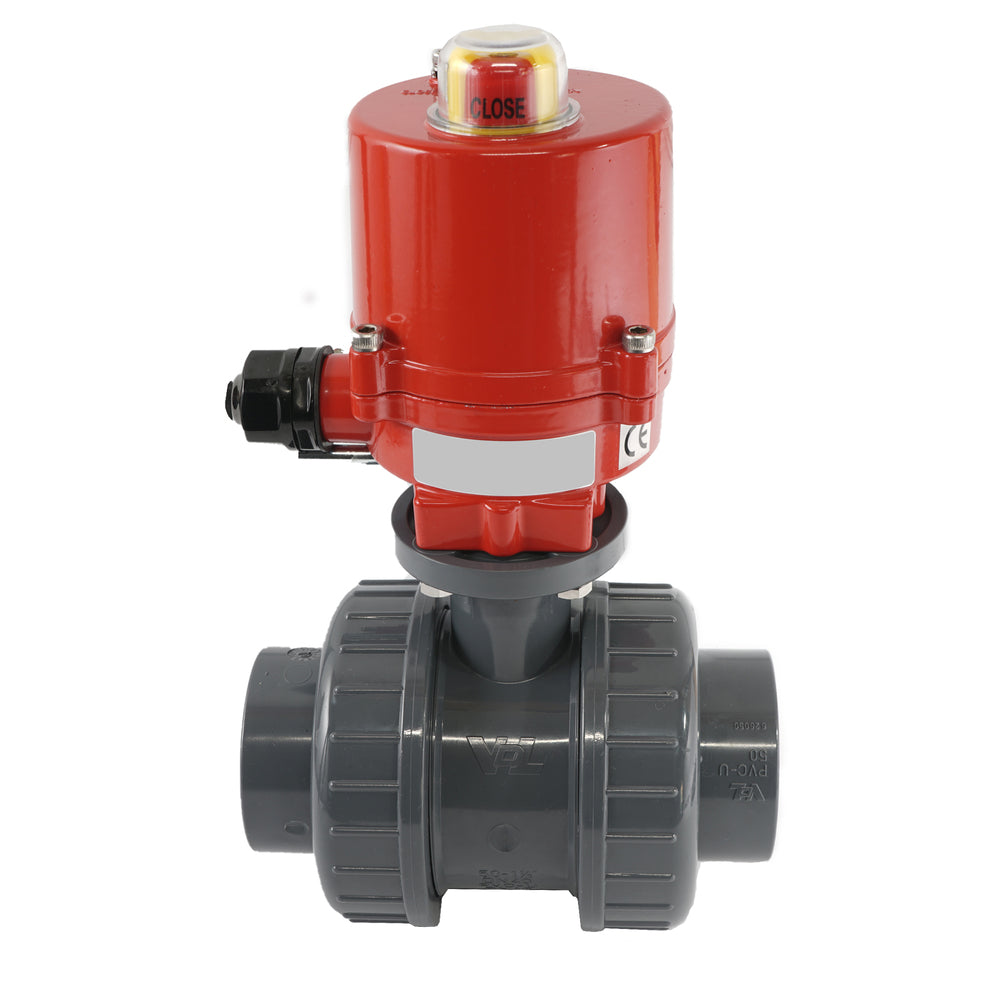

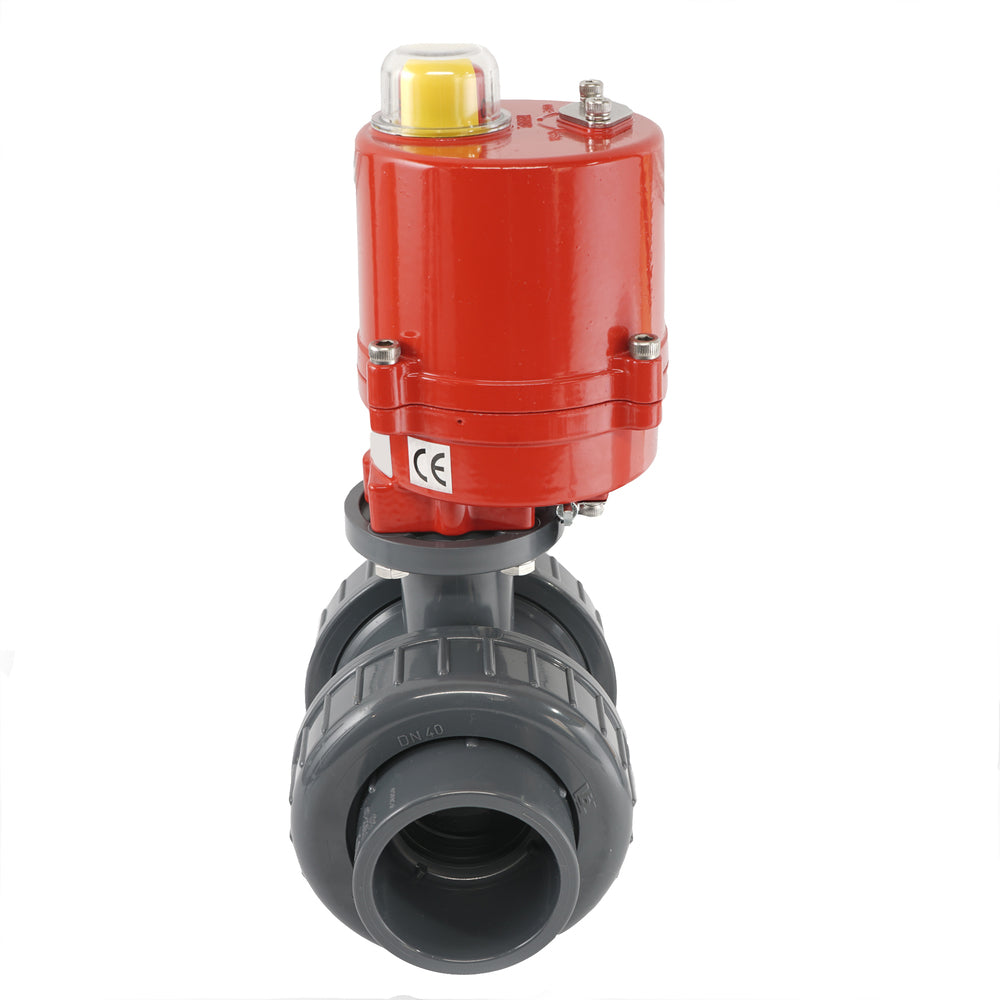

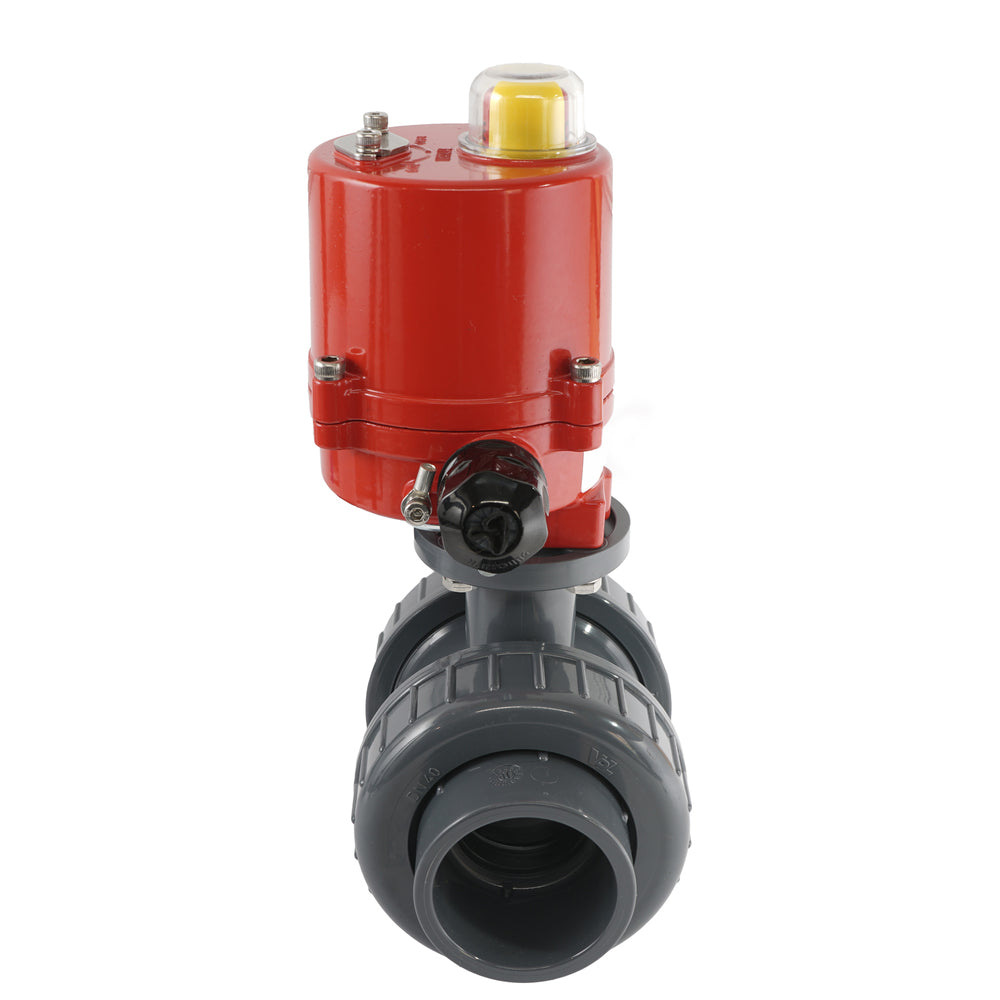

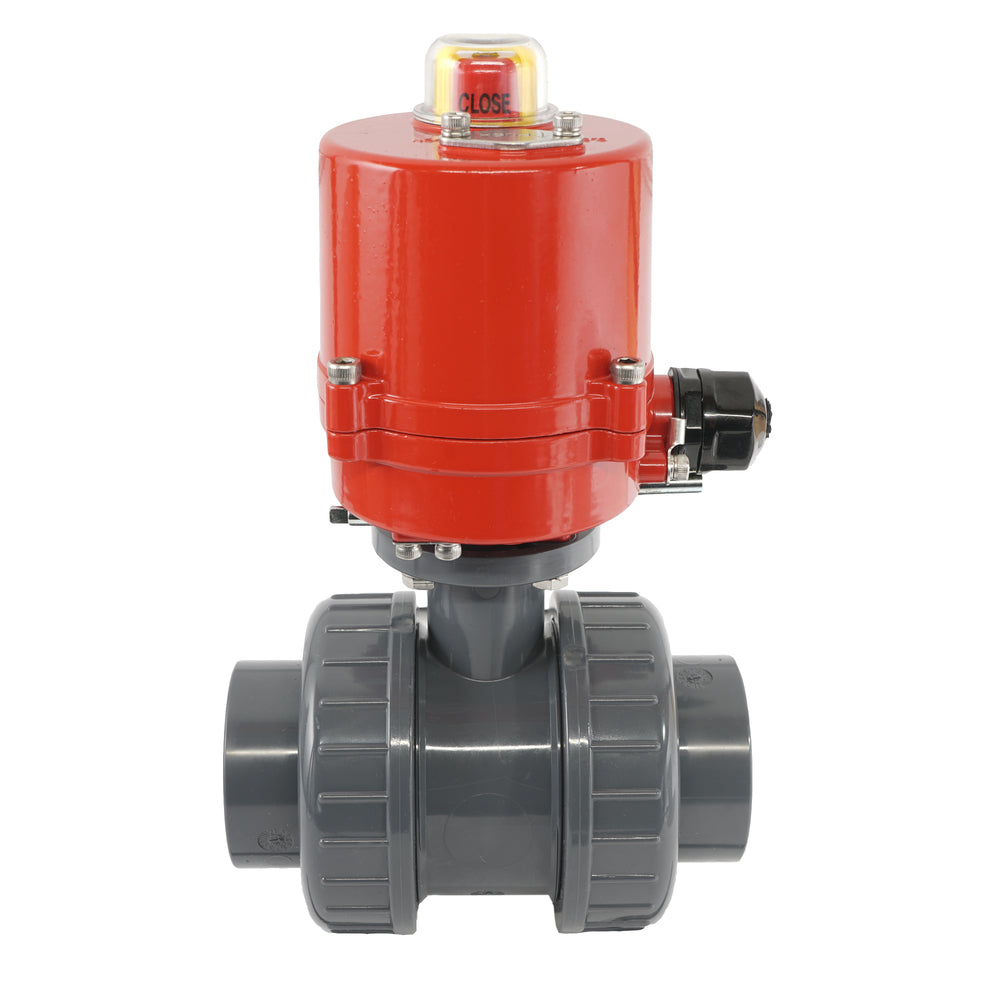

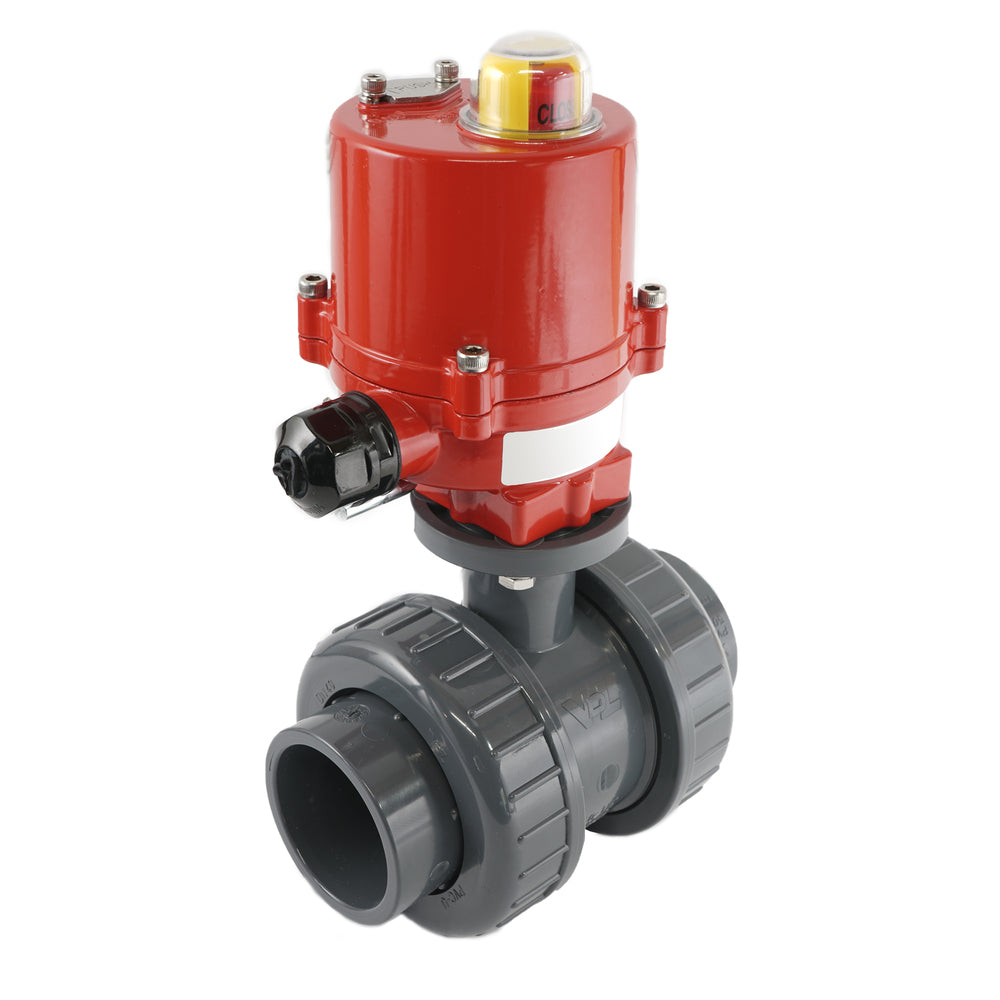

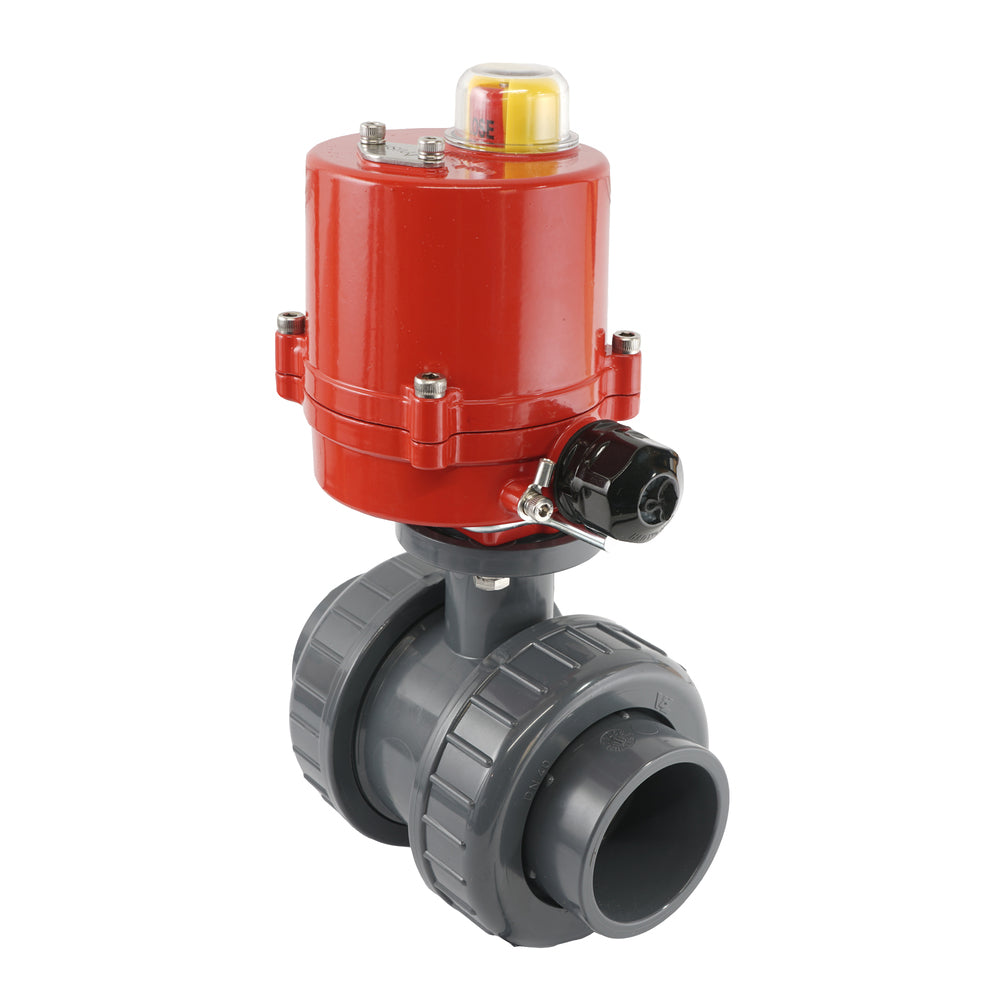

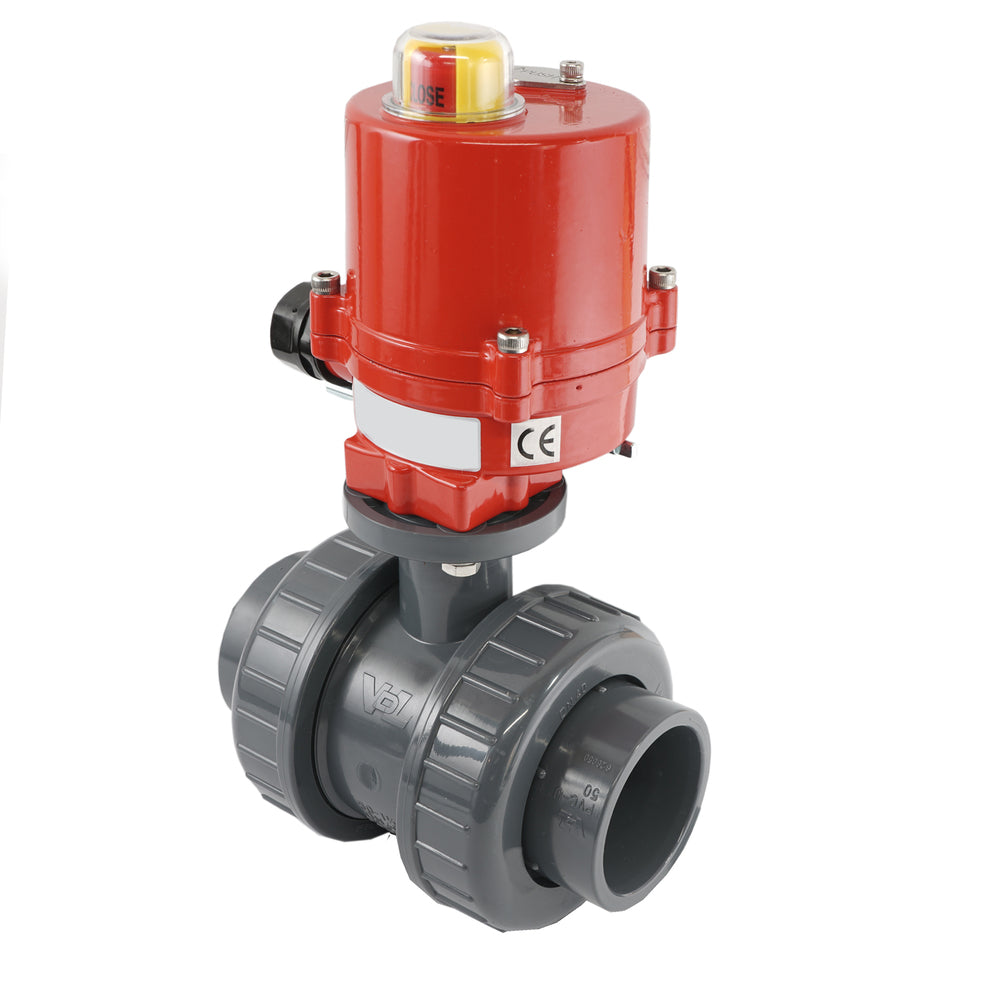

Válvula de bola eléctrica de PVC de 2 vías de 32mm 120V AC VDL
Válvula de bola eléctrica de PVC de 2 vías con tomas de disolvente de 32 mm y actuador de 120 V CA/CC potente y de bajo consumo (40 Nm máx.). Medios de 0 a 60°C, presión máxima 16 bar a 20°C. Cuerpo de válvula de PVC con bola de PVC y asientos de válvula de EPDM. El diámetro nominal es de 25 mm (paso total), el valor Kv es de 42 m3/h(700 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 8 seg. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos finales de carrera adicionales para retroalimentación de posición.
- Precio normal
- €419.77
- Precio normal
- €346.92
Descripción
Esta robusta válvula de bola eléctrica de 2 vías y bajo consumo de Tameson se puede utilizar para cerrar automáticamente tuberías con gas o fluidos. La válvula tiene tomas de disolvente de 32 mm con un diseño de verdadera unión (puerto completo). La carcasa de la válvula es de PVC con una bola de PVC y junta de EPDM. El actuador es apto para fuentes de alimentación de 100 a 240 V de corriente alterna (50/60 Hz). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y ofrece un par máximo de 40 Nm. Rotación de 90 grados (de cerrado a abierto) en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están situados a 0 y 90 grados. En caso necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico situado en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.
Principales ventajas
- Robusta válvula de bola de PVC con tomas de disolvente de 32 mm con diseño de unión verdadera
- Tiempo de conmutación de sólo 8 segundos
- Resistente carcasa del actuador IP67
- Adecuado para fuentes de alimentación de 100 a 240 V CA
- Dos finales de carrera adicionales para retroalimentación de posición
- Mando manual
- Indicador visual de posición claro
Especificaciones técnicas
| Actuador | Válvula de Bola | ||
|---|---|---|---|
| Actuador ref: | AG-040-A | Válvula de bola ref: | 6P14P032 |
| Voltaje: | 100-240 V CA (50/60 Hz) | Carcasa | PVC |
| Nom./Máx. Actual: | 0.1/0.2 A | Bola: | PVC |
| Protección: | IP67 | Anillos de asiento: | EPDM |
| Ciclo de trabajo: | S2 30min. | Conexión: | Tomas de disolvente de 32 mm |
| Abrir/Cerrar: | 4 s | Diámetro nominal: | 25 mm (DN) |
| Amb. Temp.: | -1-10°C..50°C | Longitud de instalación: | 108 mm |
| Alcance: | 0-90° | Presión máxima (@20°C): | 16 bar |
| Finales de carrera adicionales: | 2 | Función: | 2 vías |
| Anulación manual | Sí | Temperatura media: | 0°C..60°C |
Aplicaciones
Esta válvula puede utilizarse en combinación con gases y fluidos. Algunos ejemplos de medios compatibles son las aguas (residuales), las soluciones cloradas (agua de mar, piscinas) y el agua destilada. El PVC no es adecuado para temperaturas superiores a 60°C. El PVC también es adecuado para muchos ácidos suaves, álcalis y soluciones salinas. La presión máxima a temperatura ambiente es de 16 bares; a temperaturas más altas, la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El intervalo de temperatura del medio oscila entre 0°C y 60°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Se permite instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable eléctrico adecuado, estén correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.
Esquema eléctrico
Siga las instrucciones de seguridad y el manual antes de iniciar la instalación.El actuador puede utilizarse con corriente alterna (50/60 Hz) de 100 voltios a 240 voltios. El actuador consume 0,1 A nominales y 0,2 A al par máximo. Para conectar un cable al actuador, es necesario retirar la cubierta con cuatro pernos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/nula) a los terminales 3 y 4 debe ser la misma que la del terminal 2. No conecte nunca 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador dispone de dos finales de carrera internos. En cuanto se alcanza la posición final del actuador (0 ó 90 grados), el motor se apaga y no consume energía. Además, en el actuador hay dos finales de carrera adicionales para fines de control. La posición angular de los limitadores puede modificarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.
Esquema eléctrico del actuador AG-040-A.
Montaje
Asegúrese de que la posición de la bola y el actuador están correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para la conexión entre la tubería y la válvula.
En la caja
- Actuador AG-040-A (cable no incluido)
- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas elásticas (para brida F03)
- 4 tornillos M6x16mm y arandelas elásticas (para brida F04 y F05)
- Válvula de bola 6P14P032
Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
