La imagen puede variar ligeramente
Consulte las especificaciones para obtener información precisa.
Referencia: 614P050-AG4-012AC
Marca: Tameson

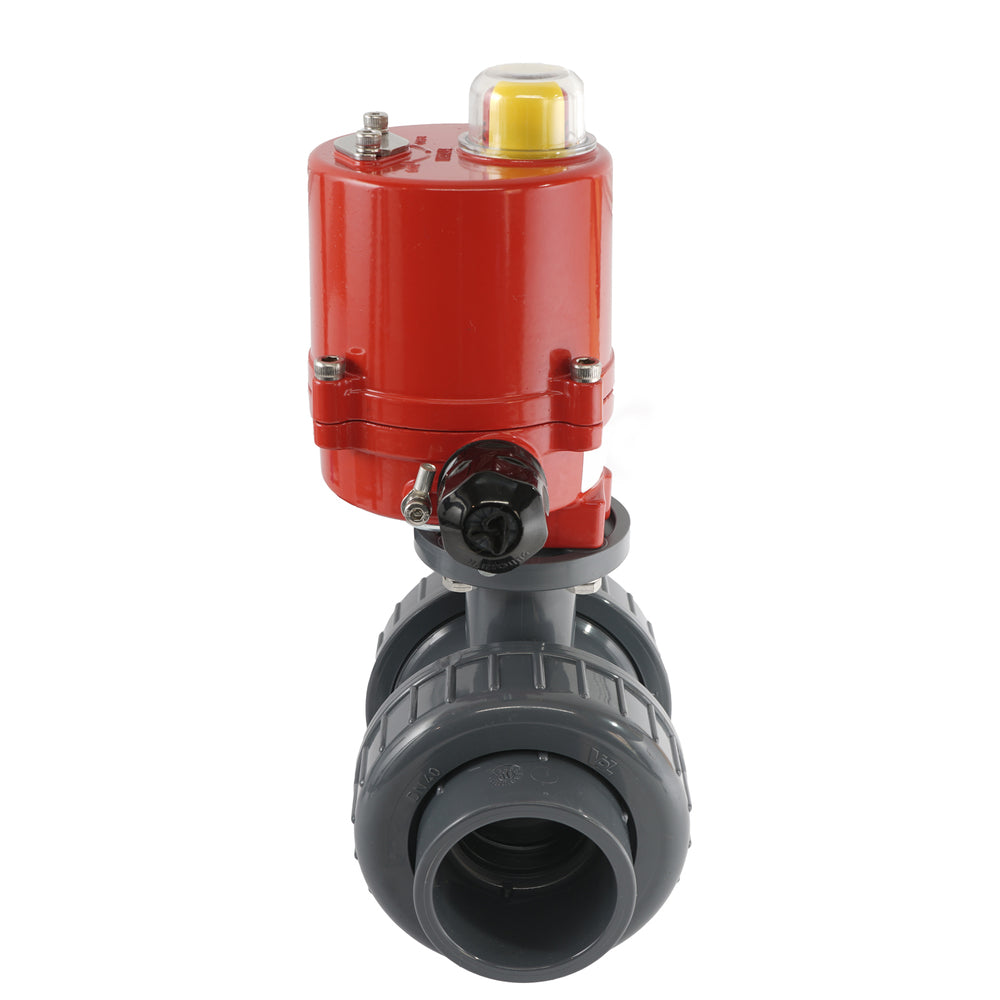

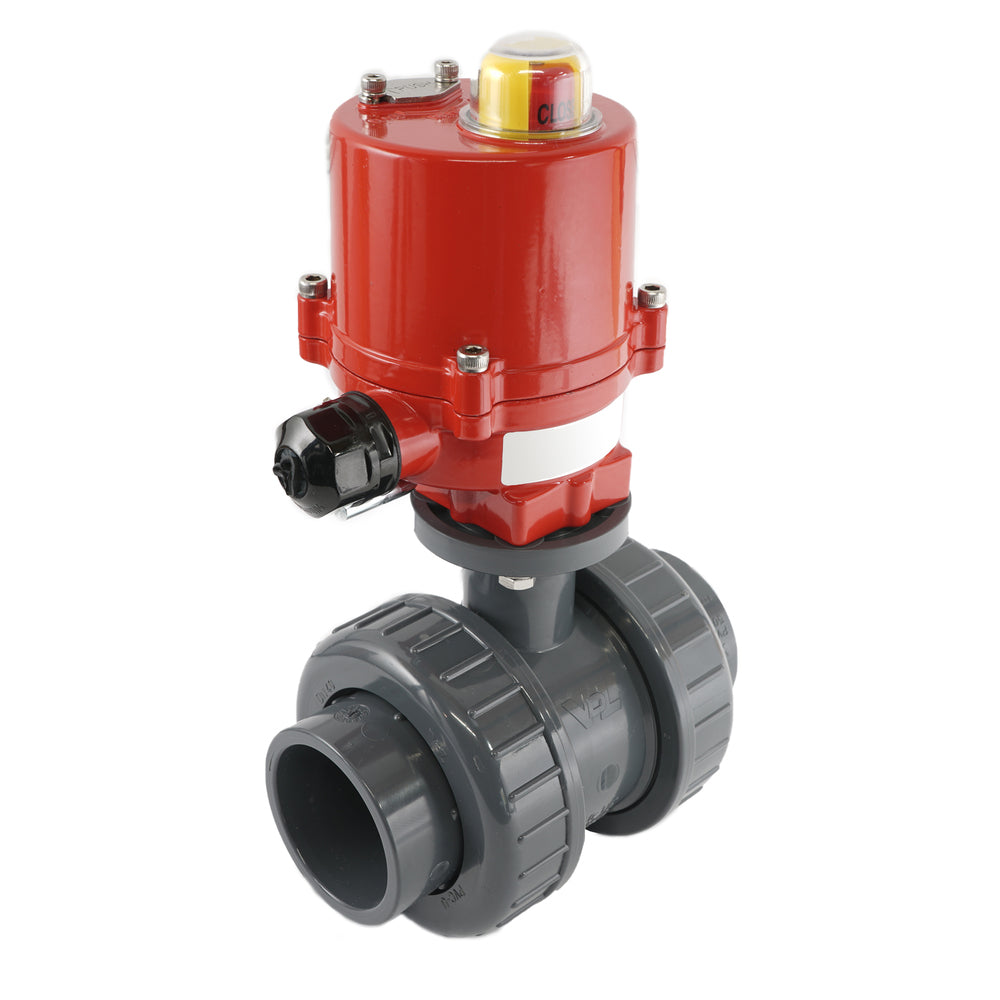

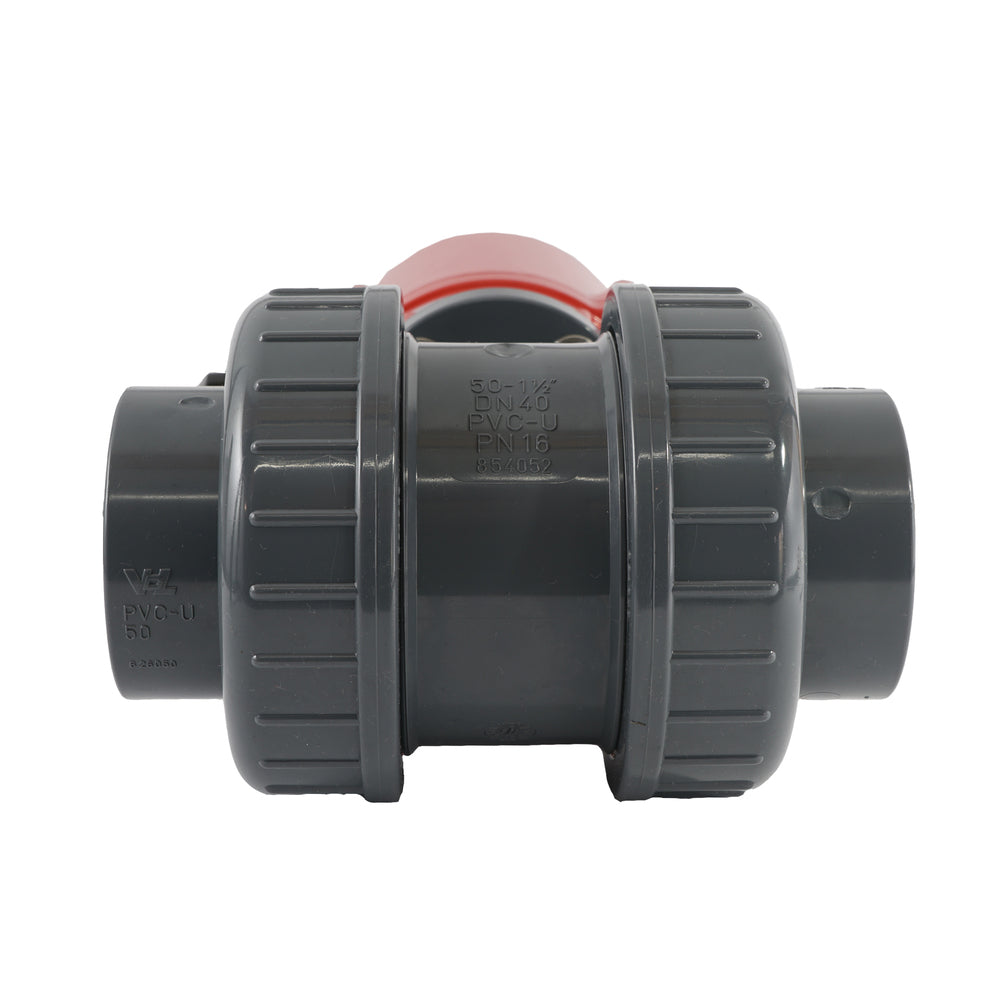

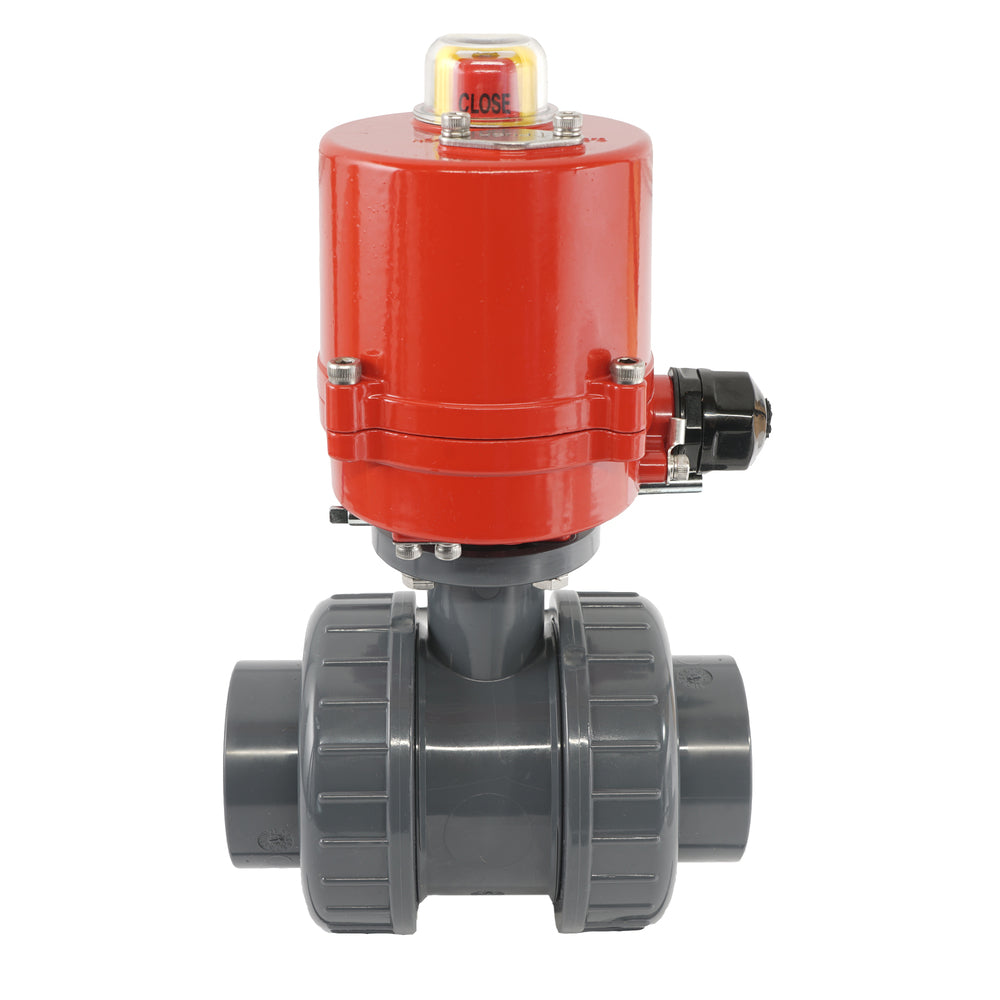

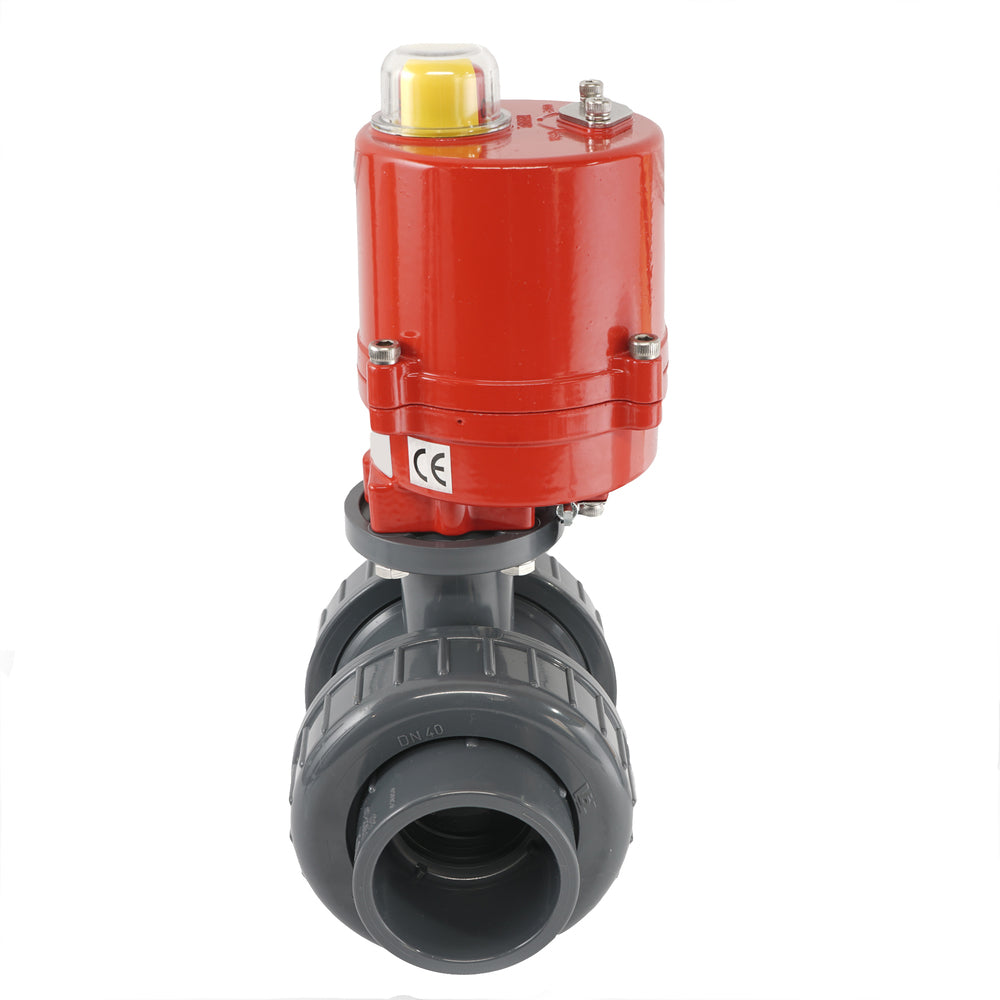

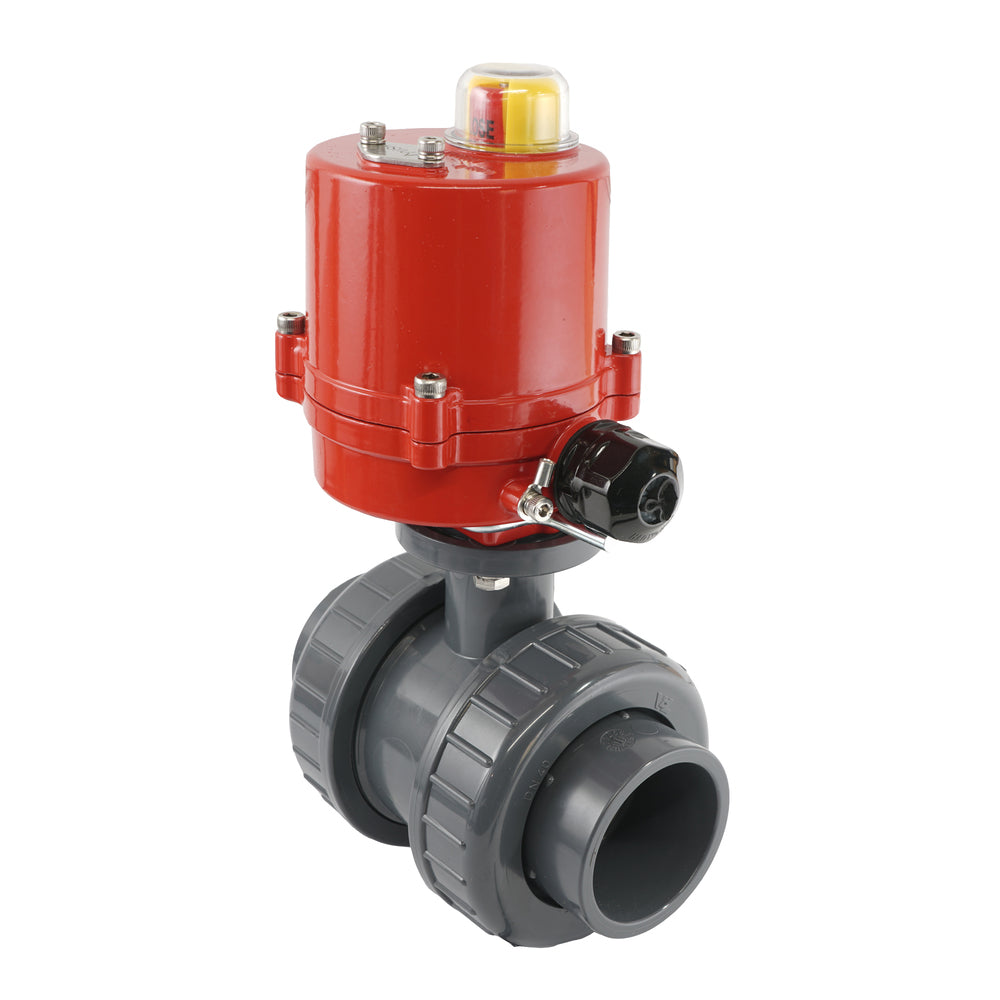

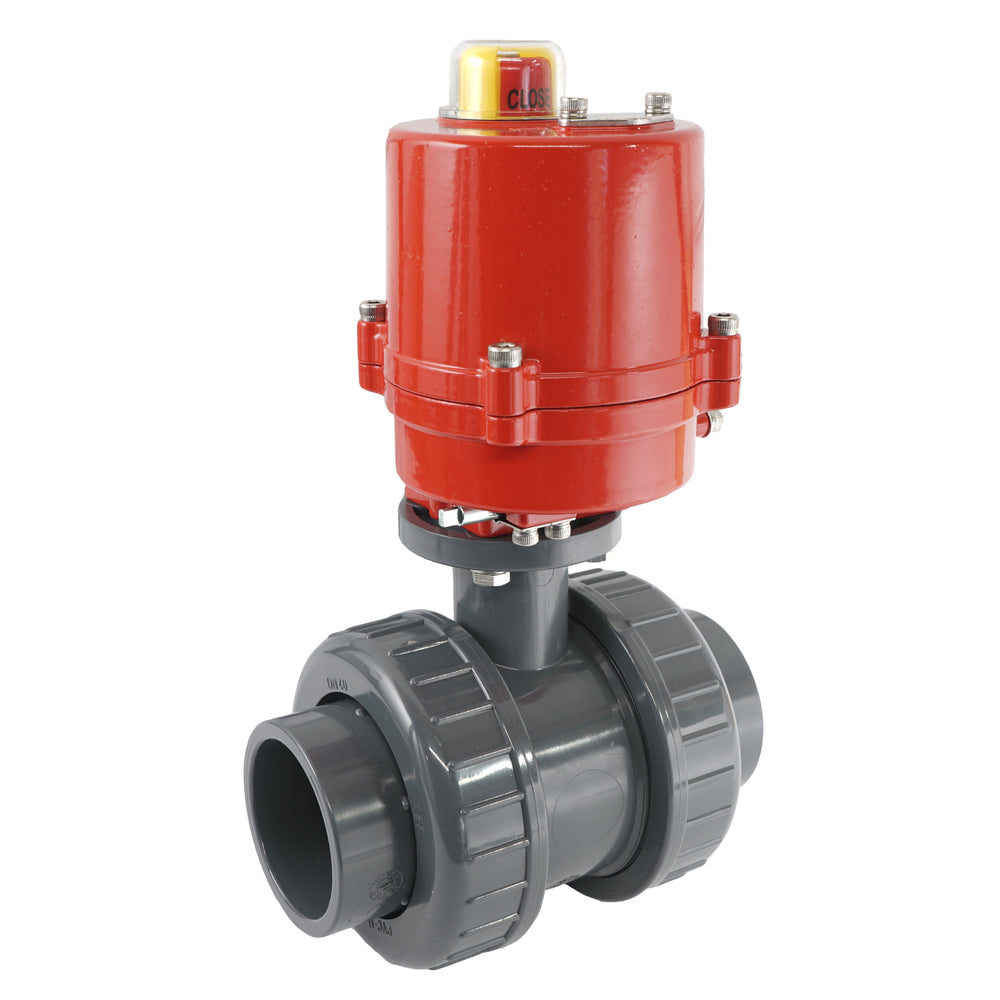

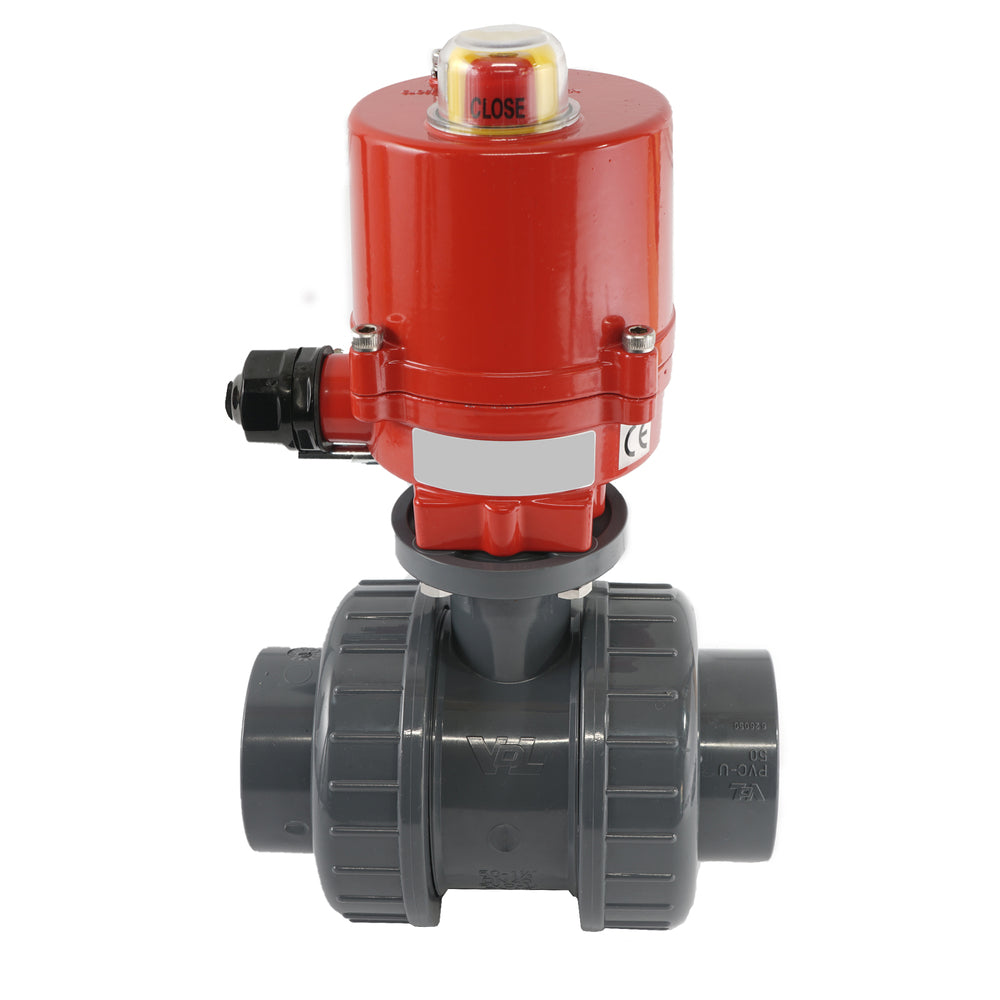

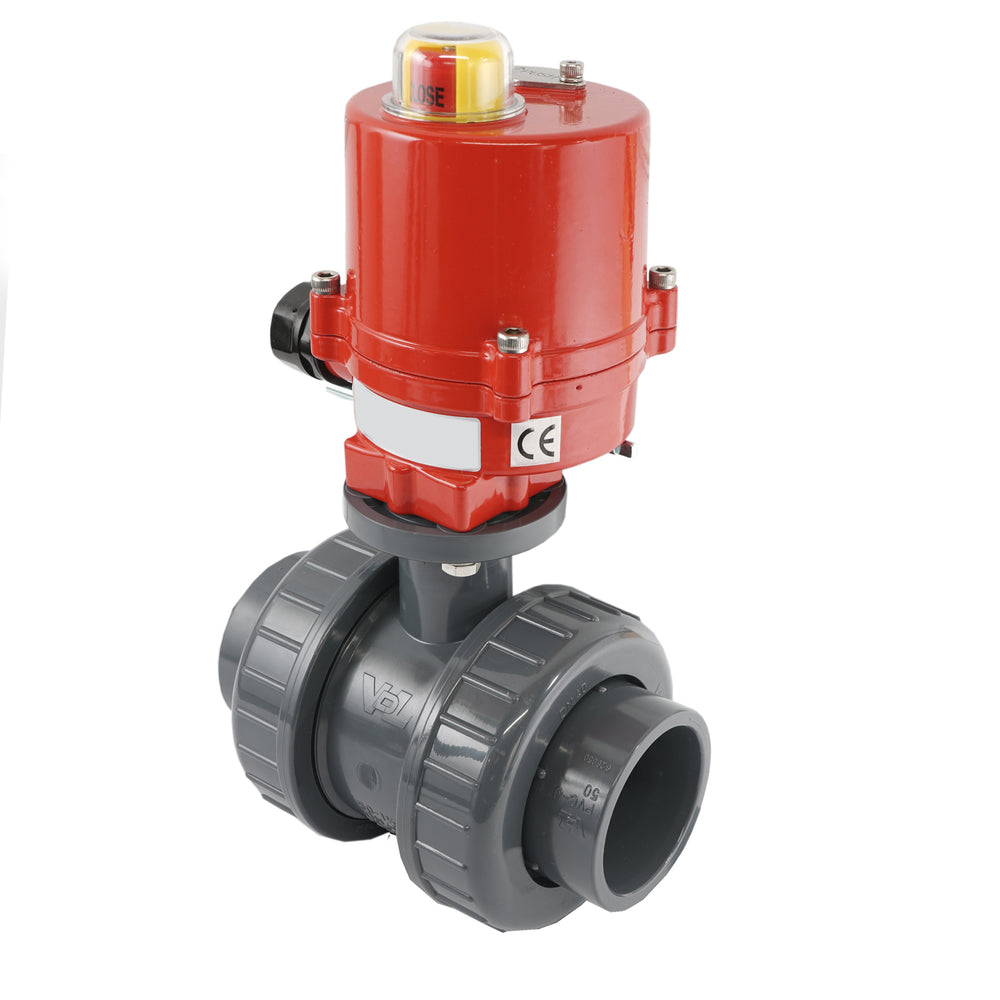

Válvula de bola eléctrica de PVC de 2 vías con tomas de disolvente de 50 mm y actuador de 12 V CA/CC potente y de bajo consumo (máx. 40 Nm). Medios de 0 a 60°C, presión máxima 16 bar a 20°C. Cuerpo de válvula de PVC con bola de PVC y asientos de válvula de EPDM. El diámetro nominal es de 40 mm (paso total), el valor Kv es de 96 m3/h(1600 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 8 seg. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos finales de carrera adicionales para retroalimentación de posición.

Ver todo
Precio normal
€430.02
IVA incluido
El IVA (impuesto sobre el valor añadido) es un impuesto sobre bienes y servicios que se aplica en la Unión Europea (UE). Nosotros, Tameson, estamos obligados por ley a recaudar el IVA para los pedidos dentro de la UE para los clientes que no nos proporcionan su número de IVA.
Precio normal
€355.39
sin IVA

En stock +0 días A petición A petición
0 ya están en su cesta. Para pedidos que superen 4, el plazo de entrega será de 0 días. Hasta 24 artículos disponibles para pedidos en línea. Para cantidades superiores, contáctenos en support@tameson.es para solicitar el tiempo de entrega. El artículo no está disponible para pedidos en línea, contáctenos en support@tameson.es para solicitar el tiempo de entrega.


Envío a España: Gratis
Gratis para pedidos > €125.00
Entrega prevista en 2 - 6 días laborables

Descripción
Especificaciones
Descargas
Productos relacionados

Esta robusta válvula de bola eléctrica de 2 vías y bajo consumo de Tameson se puede utilizar para cerrar automáticamente tuberías con gas o fluidos. La válvula tiene tomas de disolvente de 50 mm con un diseño de verdadera unión (puerto completo). La carcasa de la válvula es de PVC con una bola de PVC y junta de EPDM. El actuador es apto tanto para 12 voltios CA 50/60 Hz (corriente alterna) como para 12 voltios CC (corriente continua). Con los interruptores de la placa de circuitos, el actuador puede ajustarse para CA o CC. El ajuste predeterminado de fábrica es corriente continua (CC). Es muy importante ajustar el actuador a CA, antes de utilizar una fuente de alimentación de CA. El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y ofrece un par máximo de 40 Nm. Rotación de 90 grados (de cerrado a abierto) en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están situados a 0 y 90 grados. En caso necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico situado en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.

Principales ventajas

  • Robusta válvula de bola de PVC con tomas de disolvente de 50 mm con diseño de unión verdadera
  • Tiempo de conmutación de sólo 8 segundos
  • Resistente carcasa del actuador IP67
  • Posibilidad de 12 V CA y CC (mediante interruptor)
  • Dos finales de carrera adicionales para retroalimentación de posición
  • Mando manual
  • Indicador visual de posición claro

Especificaciones técnicas

ActuadorVálvula de Bola
Actuador ref:AG-040-CVálvula de bola ref:6P14P050
Voltaje:12 V CC/CA (50/60 Hz)CarcasaPVC
Nom./Máx. Actual:0.2/2.2 ABola: PVC
Protección:IP67Anillos de asiento:EPDM
Ciclo de trabajo:S2 30min.Conexión: Tomas de disolvente de 50 mm
Abrir/Cerrar:4 sDiámetro nominal:40 mm (DN)
Amb. Temp.:-1-10°C..50°CLongitud de instalación:148 mm
Alcance:0-90°Presión máxima (@20°C):16 bar
Finales de carrera adicionales:2Función: 2 vías
Anulación manualTemperatura media:0°C..60°C

Aplicaciones

Esta válvula puede utilizarse en combinación con gases y fluidos. Algunos ejemplos de medios compatibles son las aguas (residuales), las soluciones cloradas (agua de mar, piscinas) y el agua destilada. El PVC no es adecuado para temperaturas superiores a 60°C. El PVC también es adecuado para muchos ácidos suaves, álcalis y soluciones salinas. La presión máxima a temperatura ambiente es de 16 bares; a temperaturas más altas, la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El intervalo de temperatura del medio oscila entre 0°C y 60°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Se permite instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable eléctrico adecuado, estén correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.

Esquema eléctrico

Siga las instrucciones de seguridad y el manual antes de iniciar la instalación.

El actuador funciona con 12 voltios CC y 12 voltios CA (50/60 Hz). En la placa de circuito impreso hay dos pequeños interruptores para ajustar el actuador a CA o CC. El ajuste por defecto es CC. El actuador consume 0,2 A nominales y 2,2 A a par máximo. Se maneja con un mando de 3 puntos. Antes de utilizar la fuente de alimentación de CA, es necesario ajustar primero los interruptores de la placa de circuito impreso. Los bornes 1 y 2 están conectados permanentemente a la red eléctrica. Los terminales 3 y 4 deben utilizar la misma señal (fase/nula) que el terminal 1. Conectando uno de estos cables de control, se cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños.El actuador tiene dos finales de carrera internos. En cuanto se alcanza la posición final del actuador (0 ó 90 grados), el motor se apaga y no consume energía. Además, en el actuador hay dos finales de carrera adicionales para fines de control. La posición angular de los limitadores puede modificarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.

elektrical diagram AG actuator 12V ACag-actuator-switch-acdc-schematic.png

Esquema eléctrico del actuador AG-040-C. Antes de utilizar la corriente alterna, es necesario ajustar los interruptores de la placa de circuito impreso.

Montaje

Asegúrese de que la posición de la bola y el actuador están correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para la conexión entre la tubería y la válvula.

En la caja

  • Actuador AG-040-C (cable no incluido)
  • Adaptador de eje de transmisión (9x9mm, 11x11mm)
  • 4 tornillos M5x16mm y arandelas elásticas (para brida F03)
  • 4 tornillos M6x16mm y arandelas elásticas (para brida F04 y F05)
  • Válvula de bola 6P14P050

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
