Válvula de bola eléctrica de PVC de 2 vías de 63mm 230V AC VDL
Aviso: Este producto está descontinuado

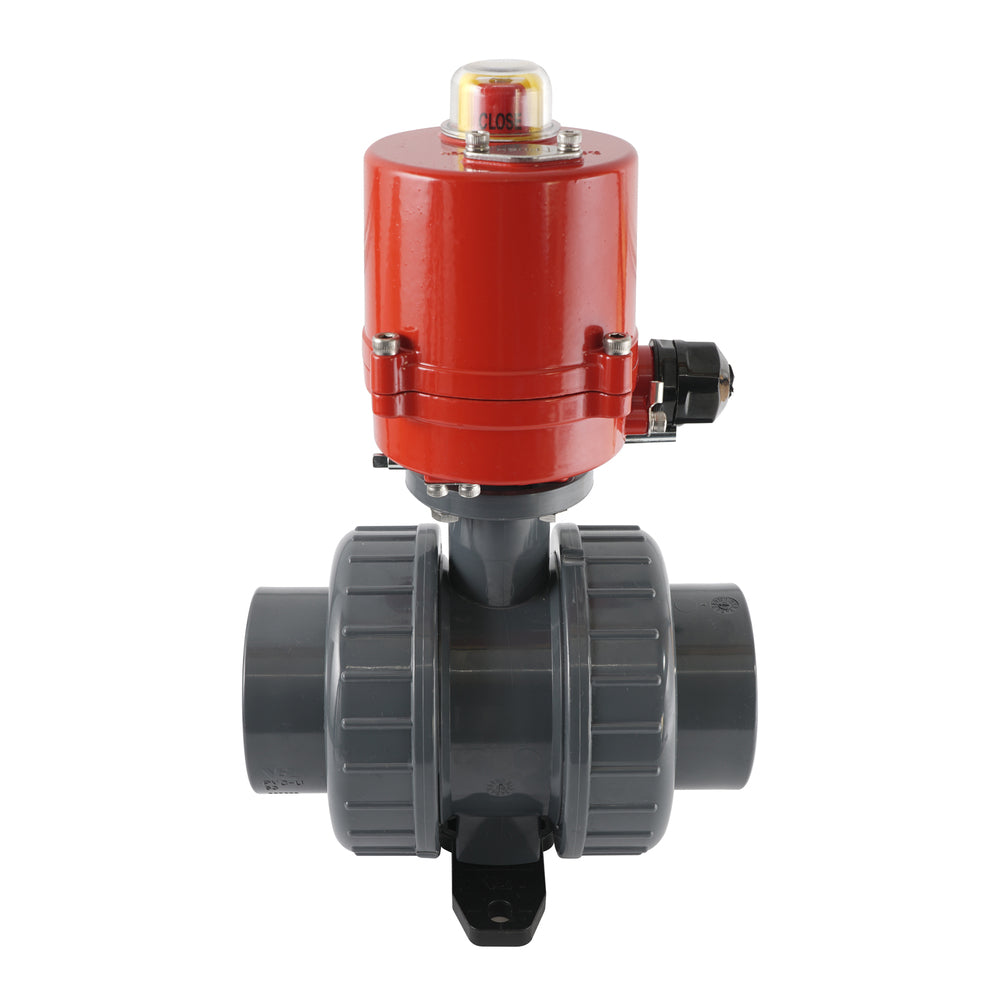

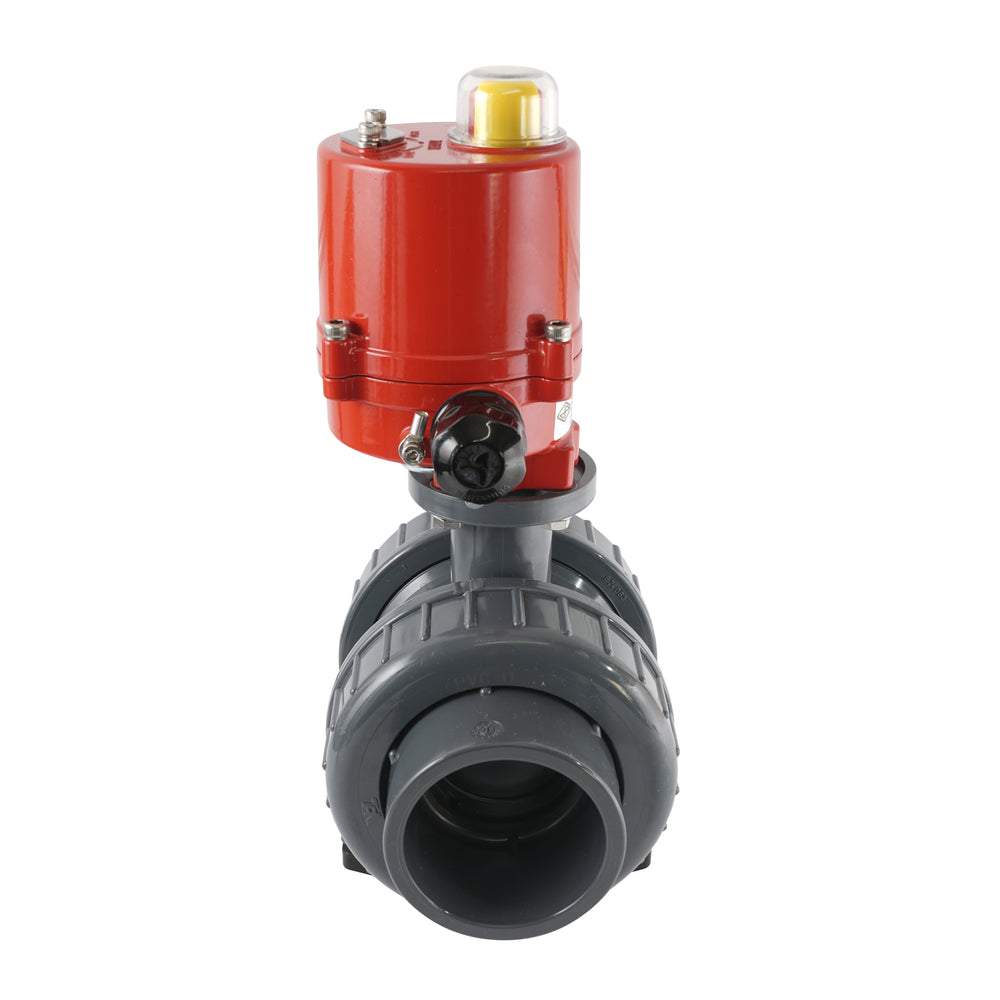

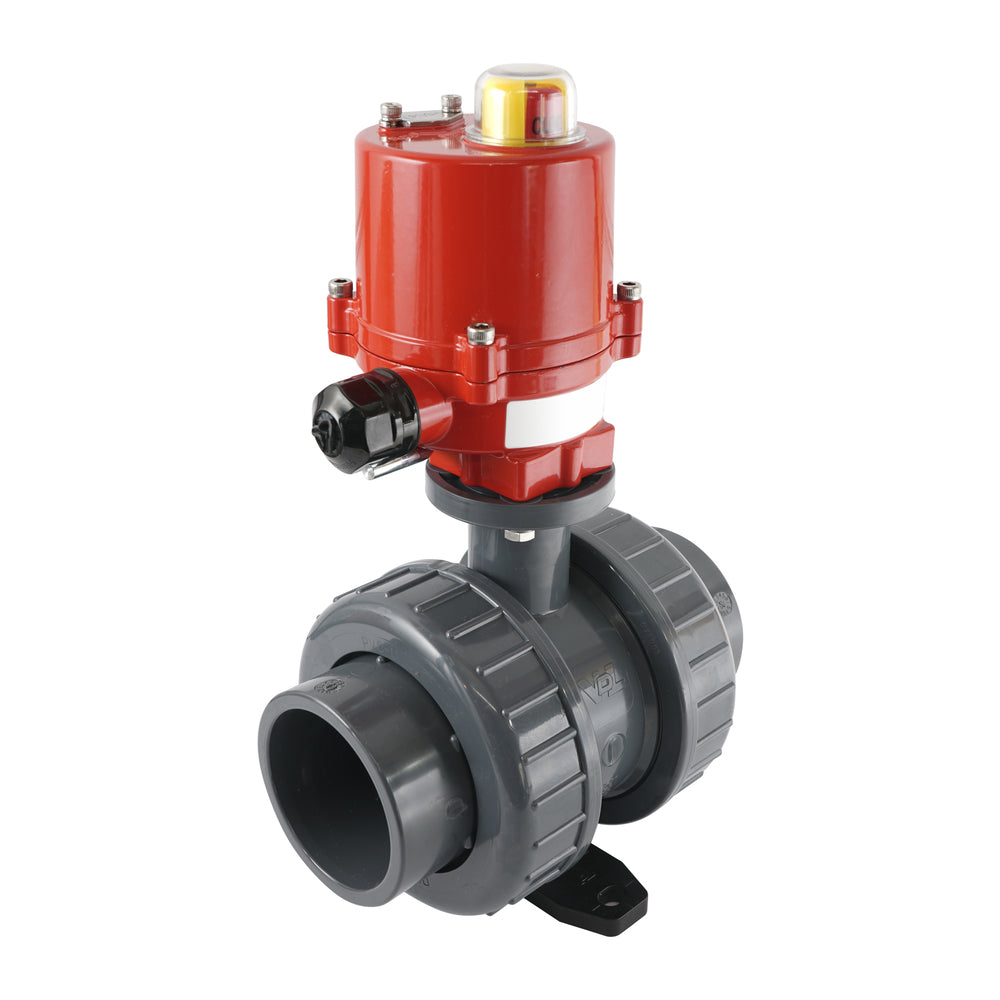

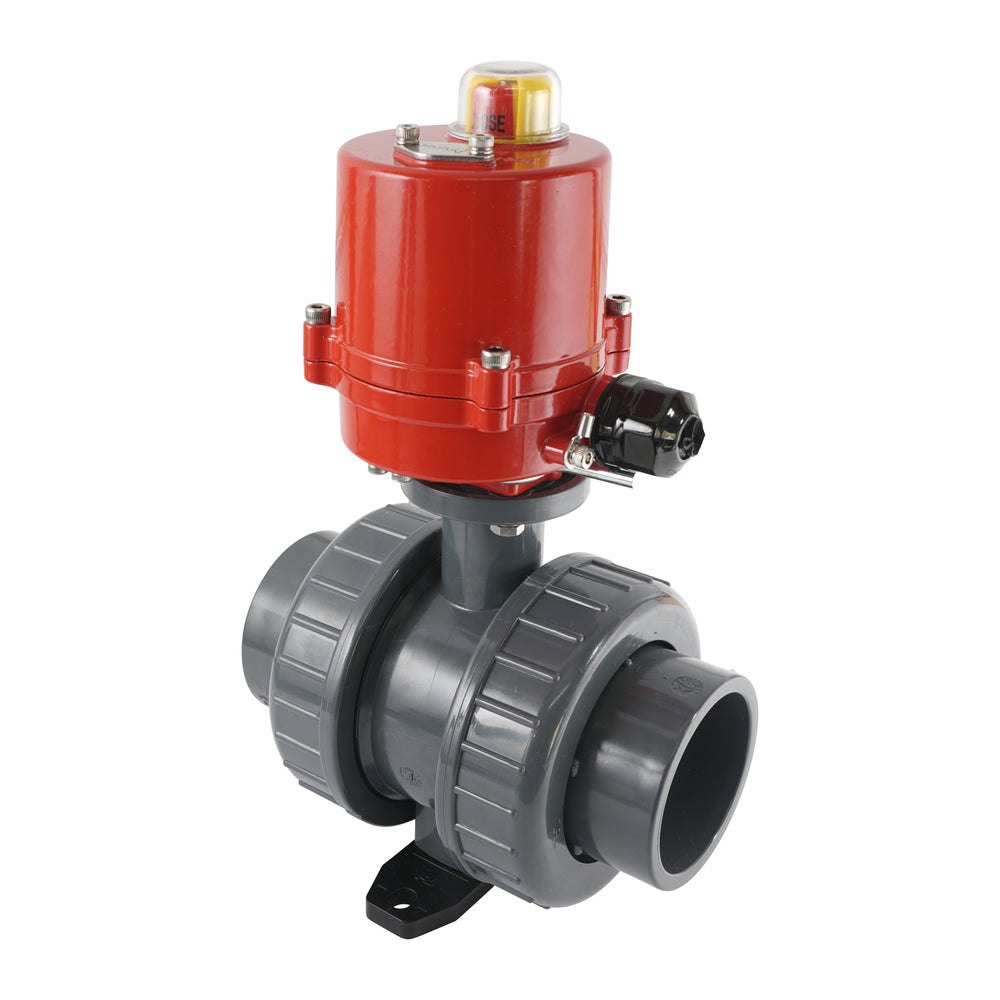

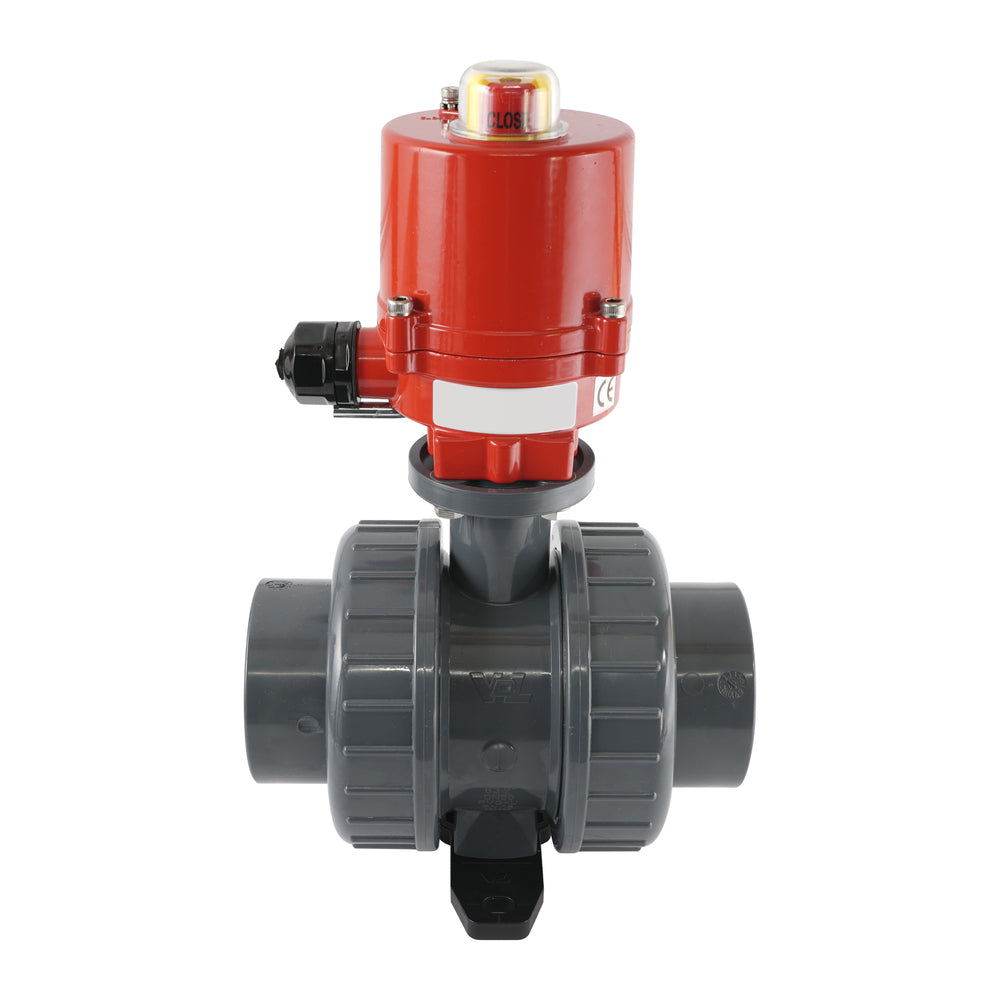

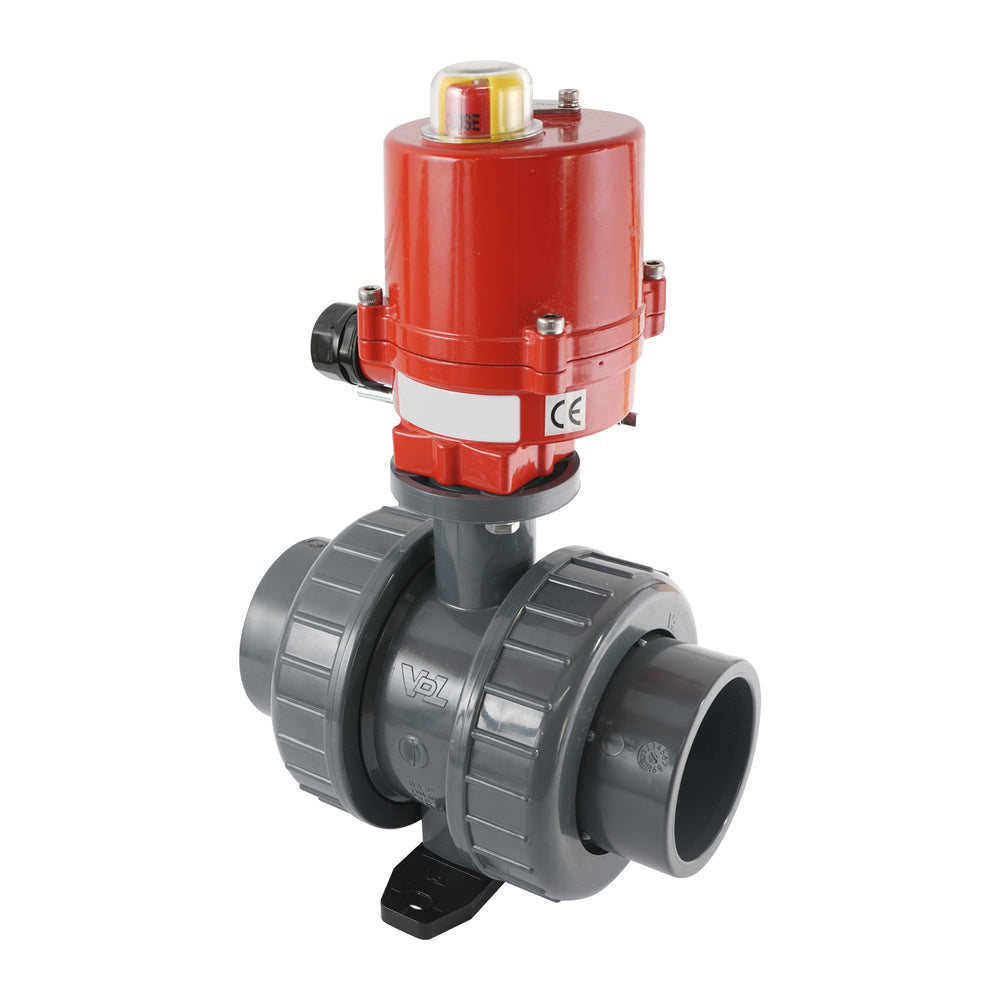

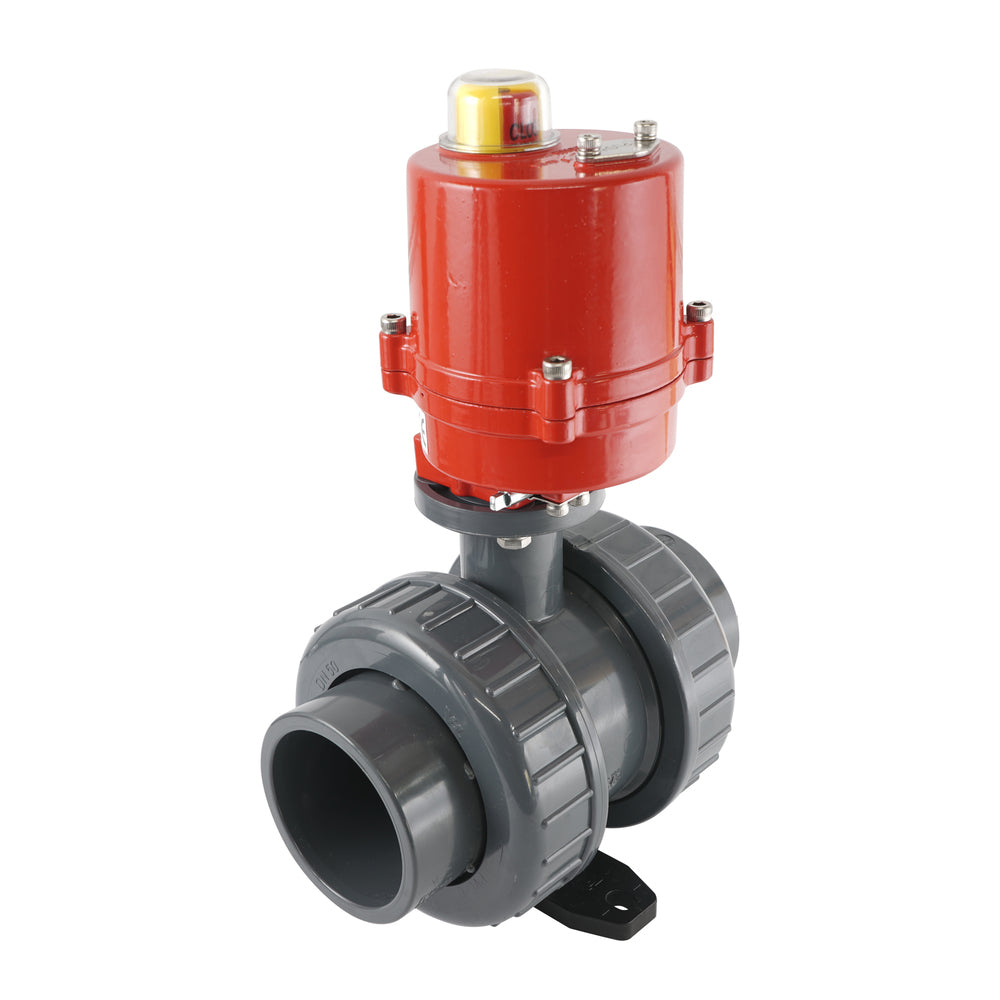

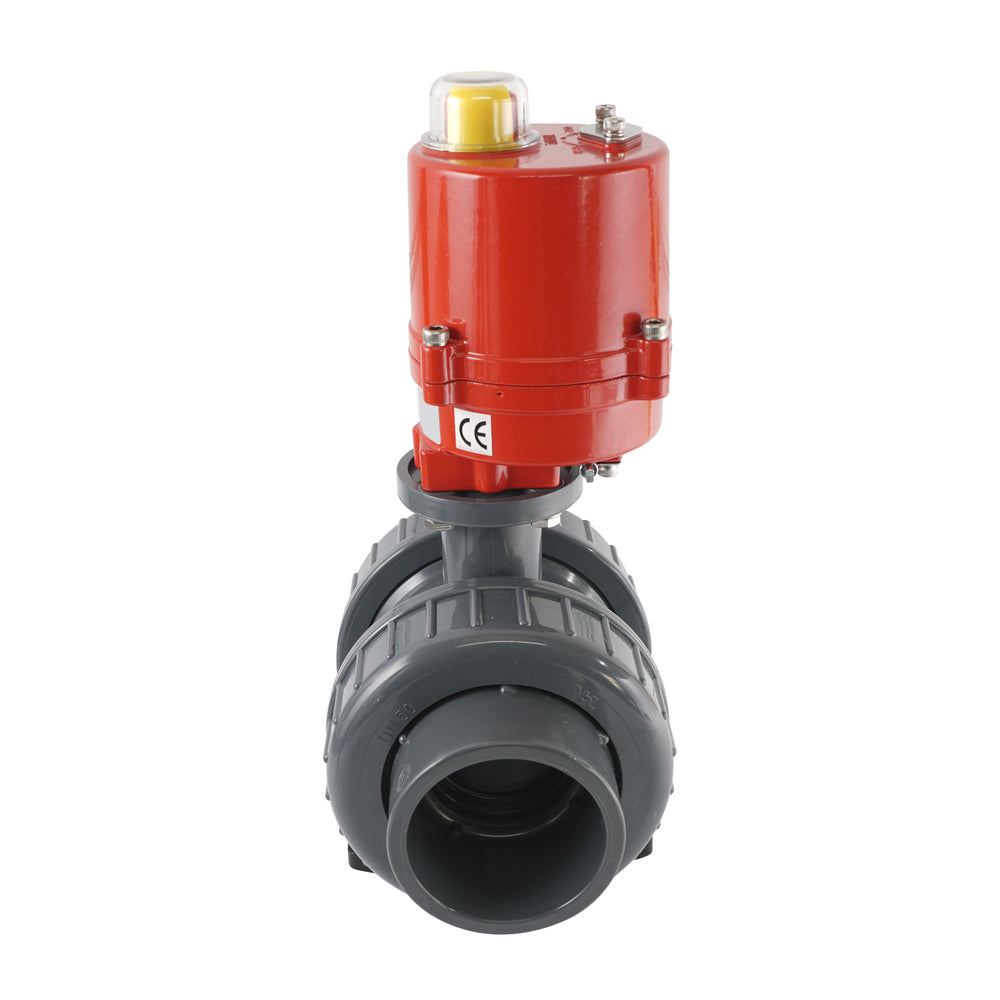

Válvula de bola eléctrica de PVC de 2 vías con tomas de disolvente de 63 mm y actuador potente y energéticamente eficiente de 230V AC/DC (máx. 20Nm). Medio de 0 a 60°C, presión máxima de 16 bar a 20°C. Carcasa de válvula de PVC con bola de PVC y asientos de válvula de EPDM. El diámetro nominal es de 50 mm (paso total), el valor Kv es de 186m3/h (3100,1 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 4 segundos. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos interruptores de límite adicionales para la retroalimentación de posición.
Aviso: Este producto está descontinuado
Descripción
Esta válvula de bola eléctrica de 2 vías de Tameson, resistente y energéticamente eficiente, puede utilizarse para cerrar automáticamente las tuberías con gas o fluidos. La válvula tiene tomas de disolvente de 63 mm con un diseño de verdadera unión (puerto completo). La carcasa de la válvula es de PVC con una bola de PVC y una junta de EPDM. El actuador es adecuado para fuentes de alimentación de 100 a 240 V de corriente alterna (50/60 Hz). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y ofrece un par máximo de 20 Nm. Rotación de 90 grados (de cerrado a abierto) en 4 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no se consume energía. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los finales de carrera se colocan a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con una anulación manual.
Principales ventajas
- Robusta válvula de bola de PVC con tomas de disolvente de 63 mm con diseño de verdadera unión
- Tiempo de conmutación de sólo 4 segundos
- Resistente carcasa del actuador IP67
- Apto para fuentes de alimentación de 100 a 240 V CA
- Dos finales de carrera adicionales para la retroalimentación de posición
- Control de anulación manual
- Indicador visual de posición claro
Especificaciones técnicas
| Actuador | Válvula de bola | ||
|---|---|---|---|
| Actuador ref: | AG-020-A | Válvula de bola ref: | 6P14P063 |
| Voltaje: | 100-240V AC (50/60Hz) | Carcasa | PVC |
| Nom./Max. Actual: | 0.1/0.2 A | Bola: | PVC |
| Protección: | IP67 | Anillos de asiento: | EPDM |
| Ciclo de trabajo: | S2 30min. | Conexión: | Tomas de corriente para disolventes de 63 mm |
| Abrir/cerrar: | 4 s | Diámetro nominal: | 50 mm (DN) |
| Amb. Temp.: | -1-10°C..50°C | Longitud de la instalación: | 178 mm |
| Gama: | 0-90° | Presión máxima (@20°C): | 16 bares |
| Interruptores de límite adicionales: | 2 | Función: | 2 vías |
| Anulación manual | Sí | Temperatura media: | 0°C..60°C |
Aplicaciones
Esta válvula puede utilizarse en combinación con gases y fluidos. Algunos ejemplos de medios compatibles son el agua (residual), las soluciones de cloruro (agua de mar, piscinas) y el agua destilada. El PVC no es apto para temperaturas superiores a 60°C. El PVC también es adecuado para muchos ácidos suaves, álcalis y soluciones salinas. La presión máxima a temperatura ambiente es de 16 bar, a temperaturas más altas la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El rango de temperatura del medio se sitúa entre 0°C y 60°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Está permitido instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable eléctrico adecuado, estén correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador puede utilizarse con corriente alterna (50/60Hz) de 100 voltios a 240 voltios. El actuador consume 0,1A nominal, y 0,2A al par máximo. Para conectar un cable al actuador, es necesario retirar la tapa con cuatro tornillos. El sistema funciona con un control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/nula) a los terminales 3 y 4 debe ser la misma que la del terminal 2. No conecte nunca el 3 y el 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos. En cuanto se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no se consume energía. Además, en el actuador hay dos interruptores de límite adicionales para fines de control. Se puede modificar la posición angular de los interruptores de limitación. Conecte siempre la tierra y no utilice las tuberías como tierra.
Esquema eléctrico del actuador AG-020-A.

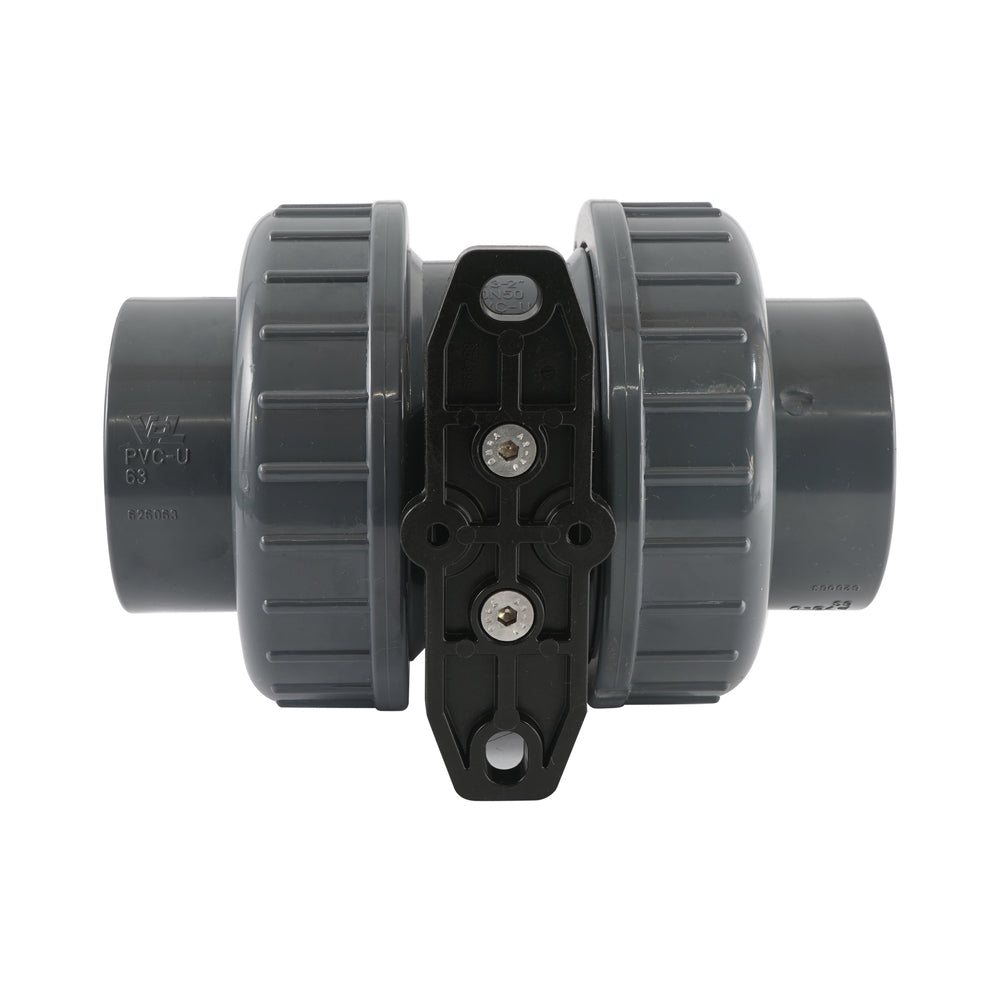

Montaje
Asegúrese de que la posición de la bola y el actuador están bien ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de accesorios para la conexión entre la tubería y la válvula.
En la caja
- Actuador AG-020-A (cable no incluido)
- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas elásticas (para la brida F03)
- 4 tornillos M6x16mm y arandelas elásticas (para la brida F04 y F05)
- Válvula de bola 6P14P063
Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
