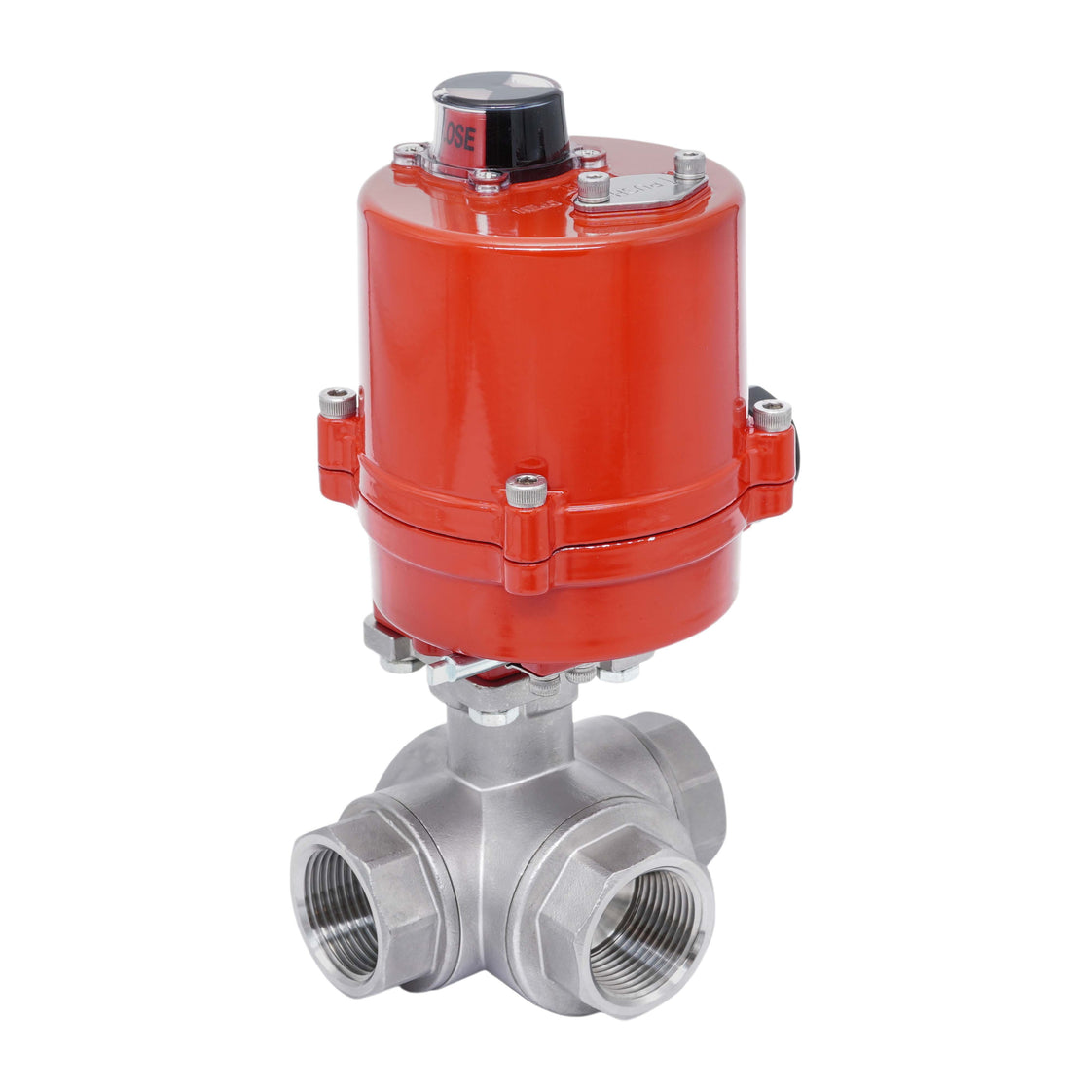

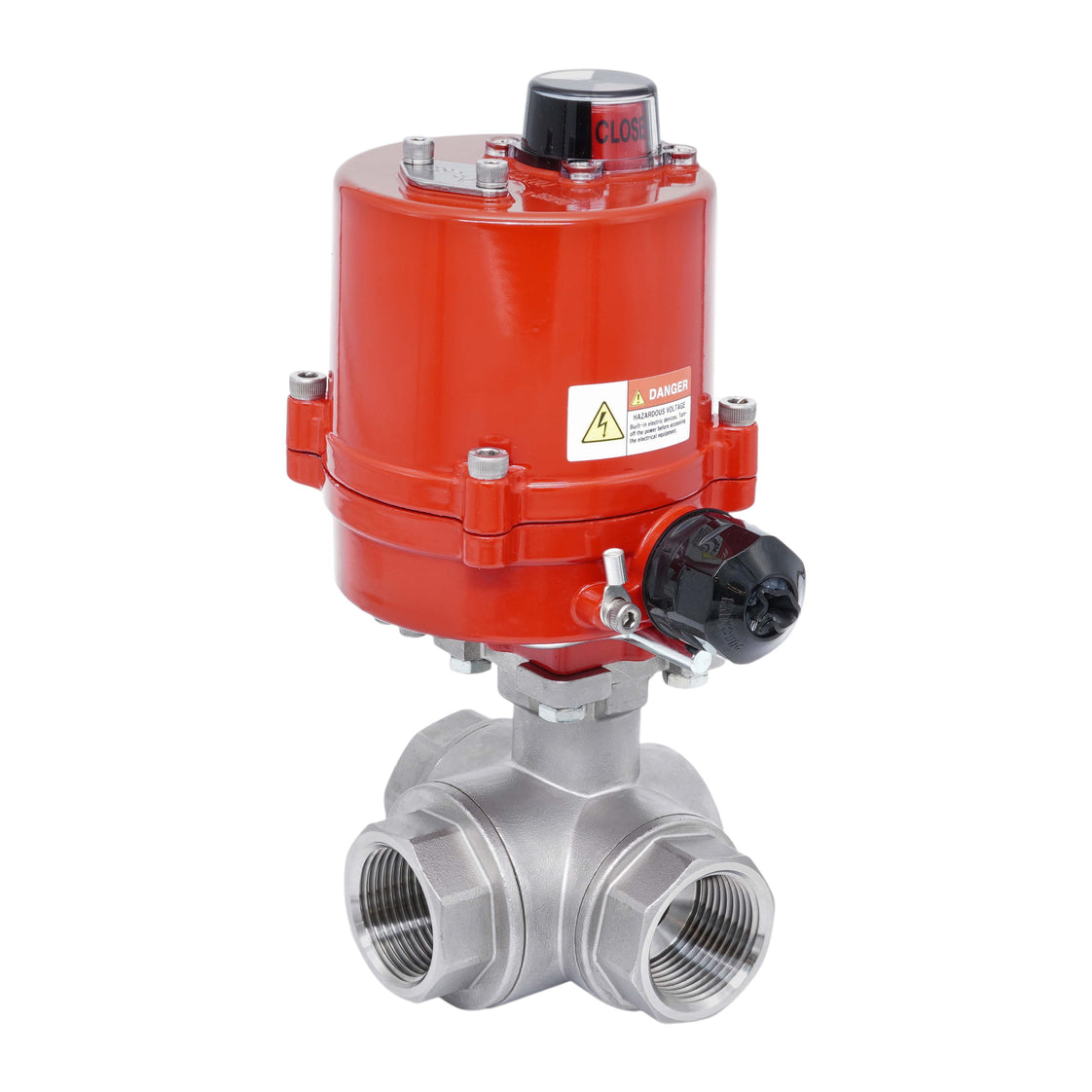

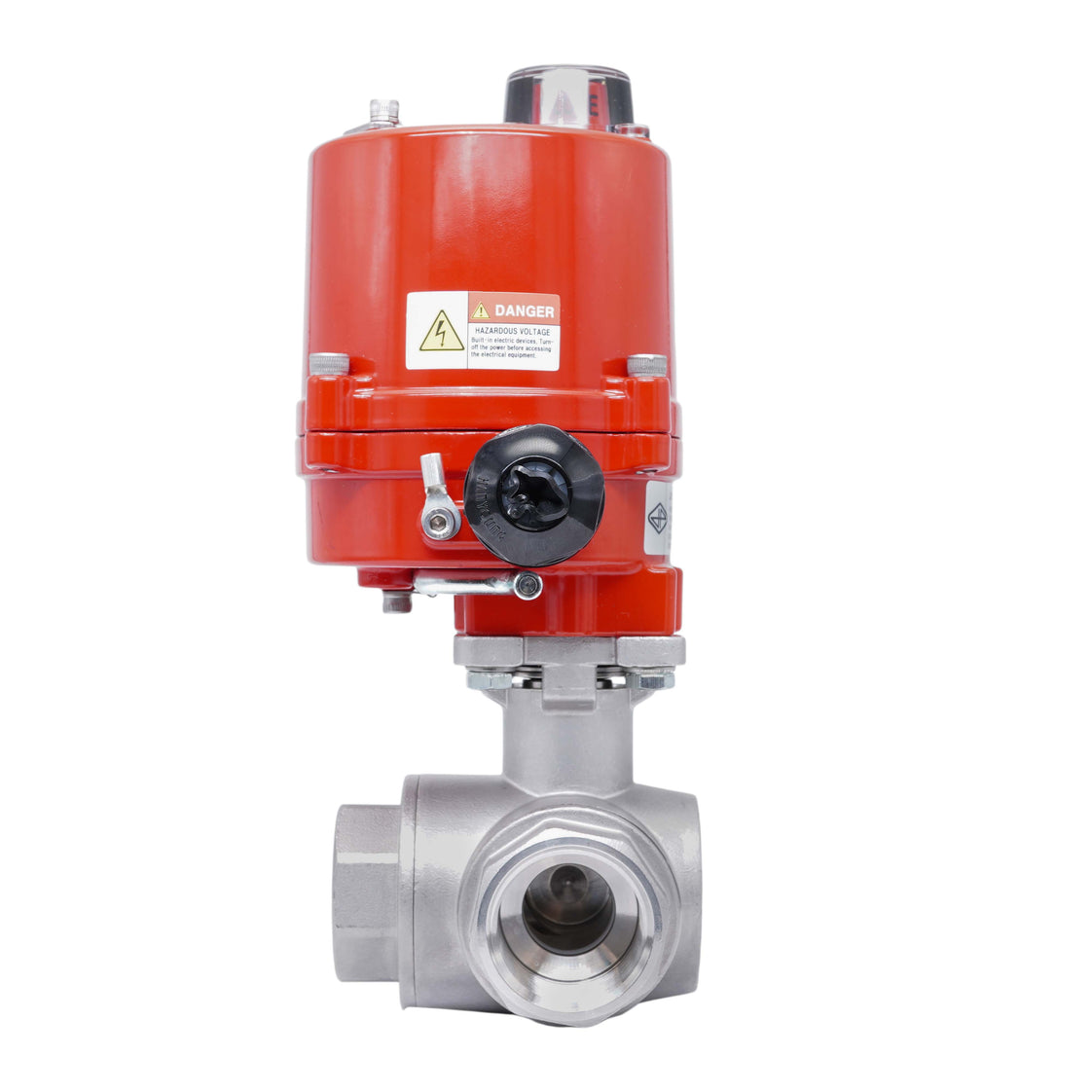

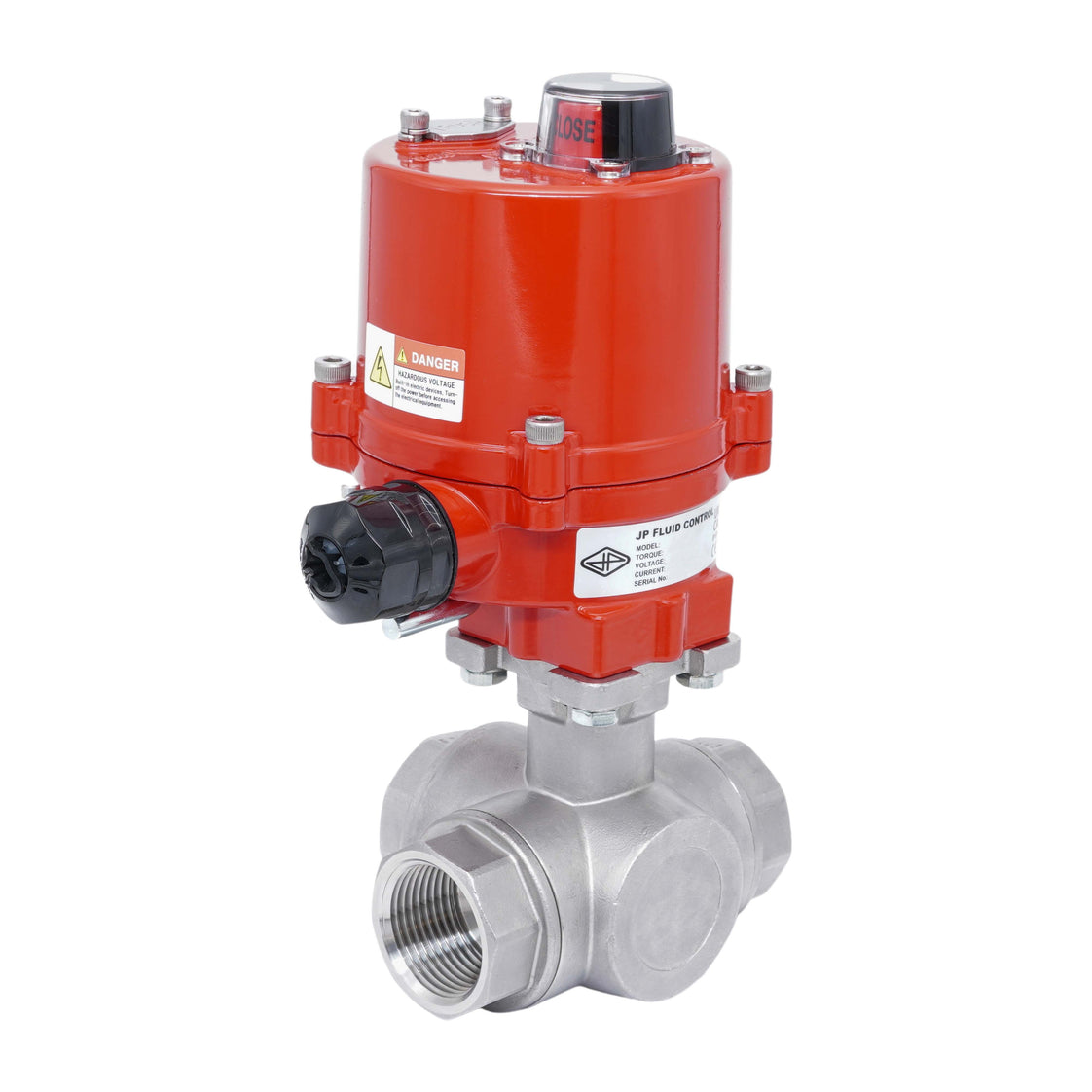

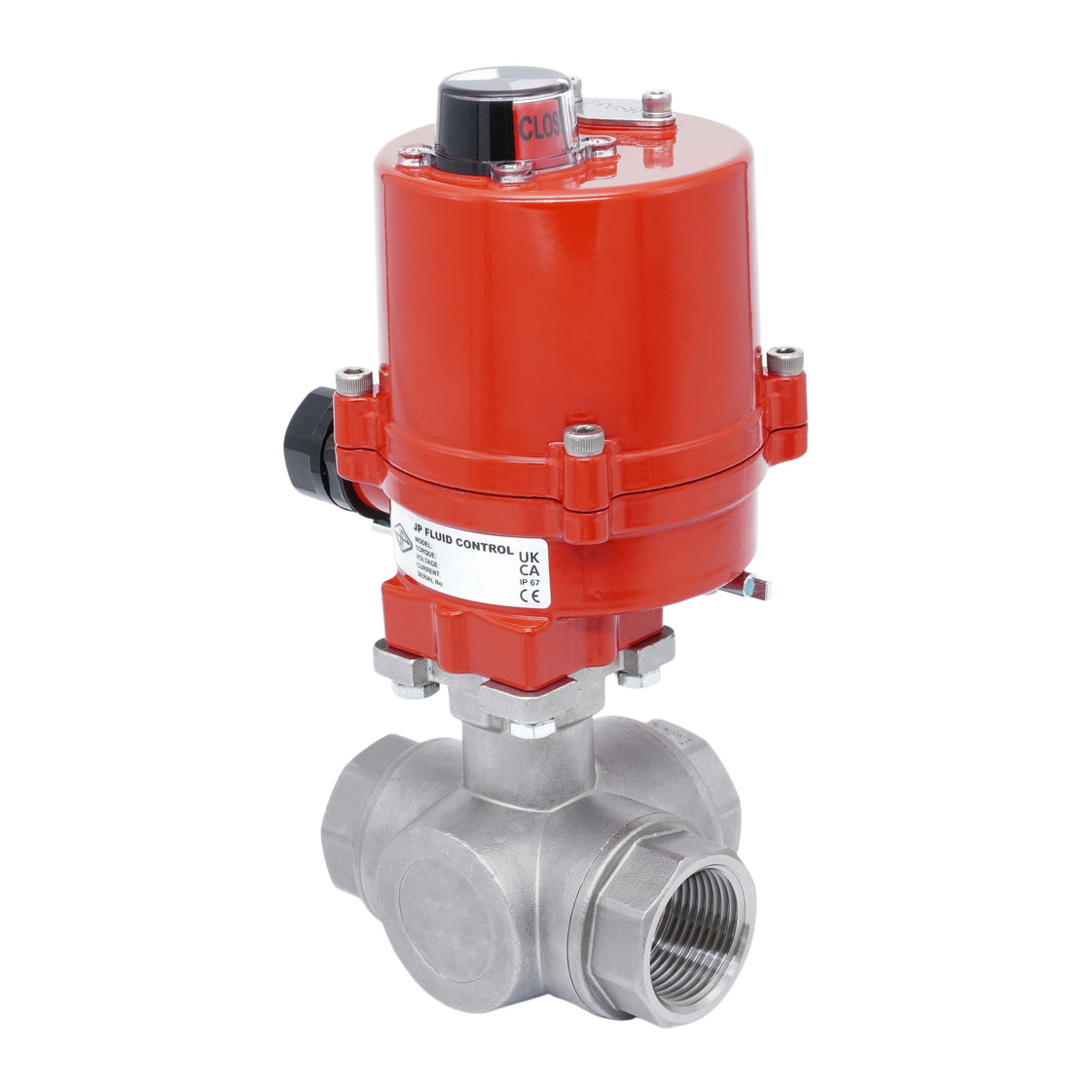

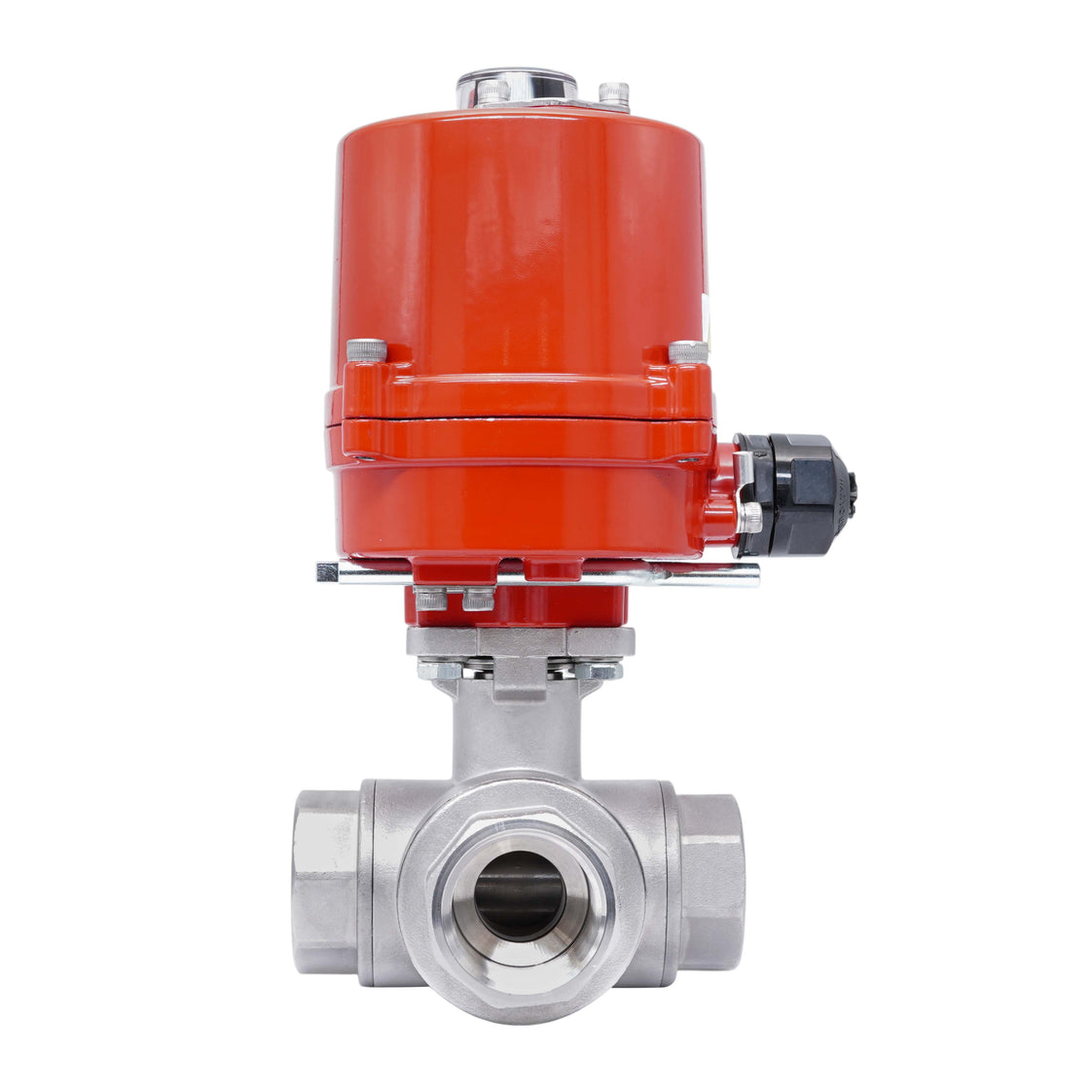

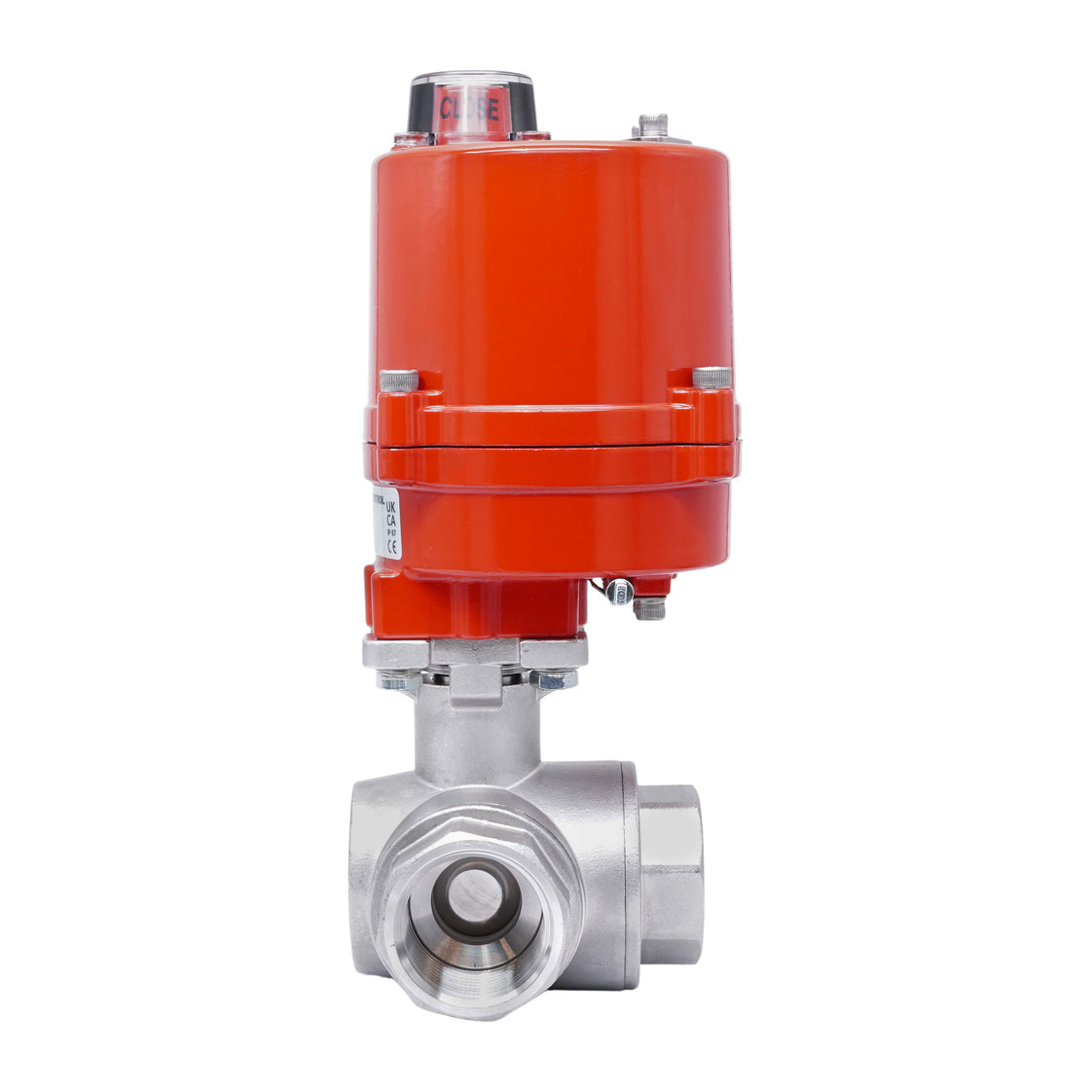

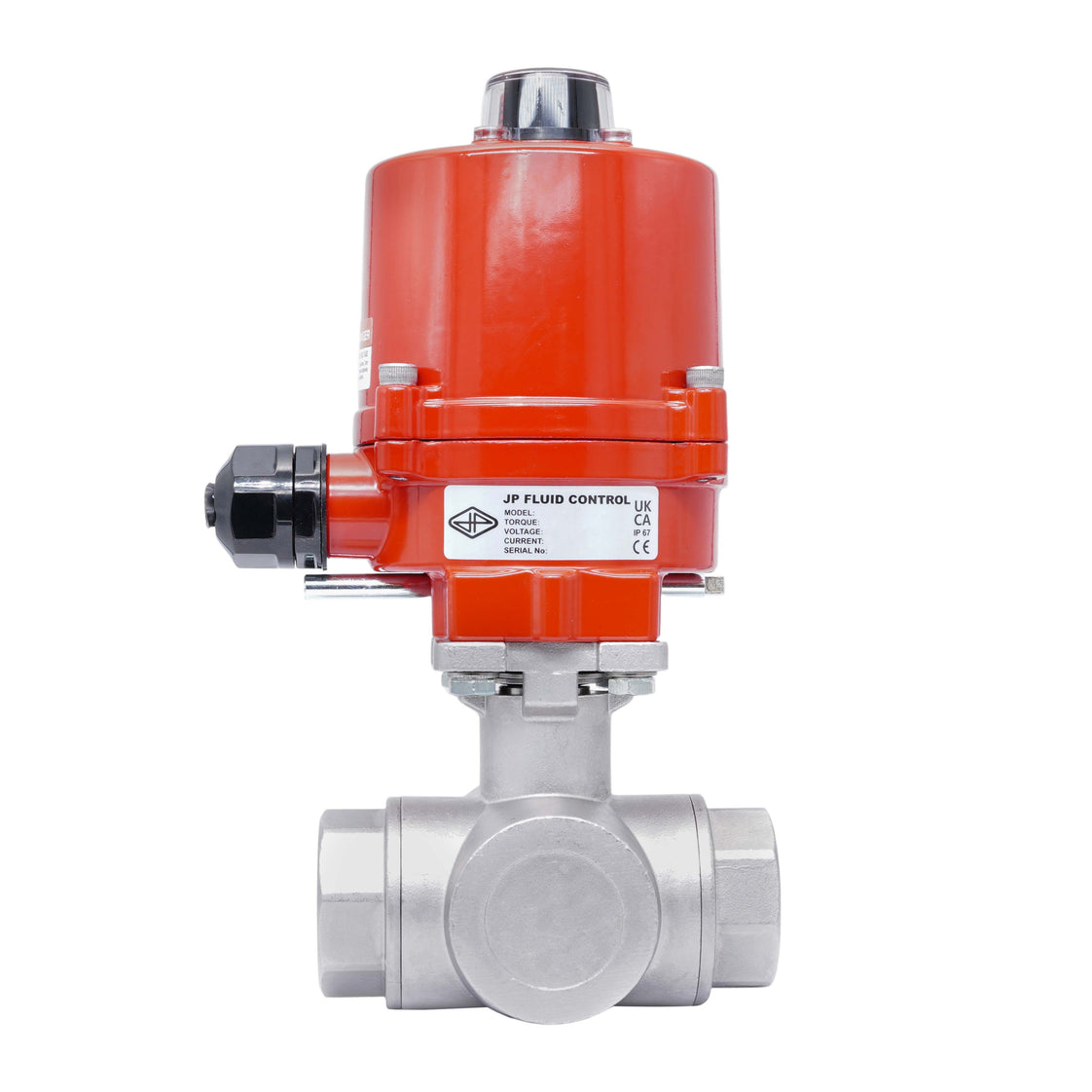

Válvula de Bola Eléctrica de Acero Inoxidable 3 Vías L-Port Rp 1'' 24 V AC/DC
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola 3- vías TamesonPRO. La válvula tiene roscas de tubería Rp 1'' (rosca interna, BSPT). La carcasa de la válvula está hecha de acero inoxidable con bola de acero inoxidable y sellado de PTFE. El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual.
La válvula tiene un diámetro de 20 mm, con un valor Kv de 27.3 m3/h (Cv = 31.6 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.- Precio normal
- €456,00
- Precio normal
- €376,86
Descripción
Este actuador eléctrico JP Fluid Control se ofrece en combinación con una válvula de bola 3- vías TamesonPRO. La válvula tiene roscas de tubería Rp 1'' (rosca interna, BSPT). La carcasa de la válvula está hecha de acero inoxidable con bola de acero inoxidable y sellado de PTFE. El actuador es adecuado tanto para 24 voltios CC (corriente continua) como para 24 voltios CA 50/60Hz (corriente alterna). Con interruptores en la placa de circuito, el actuador puede configurarse para CA o CC. La configuración predeterminada de fábrica es corriente continua (CC). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y entrega un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor eléctrico se apaga y no consume energía. El actuador está equipado con dos interruptores de límite adicionales para retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador mecánico de posición en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual.
La válvula tiene un diámetro de 20 mm, con un valor Kv de 27.3 m3/h (Cv = 31.6 gpm). Kv expresa el caudal de agua en m3/h a una caída de presión de un bar. La válvula está clasificada hasta 69 bar a 20°C (1000 psi a 68°F). Es adecuada para temperaturas desde -29°C hasta 210°C (-20°F hasta 410°F). La válvula es adecuada para agua, vapor, aceite, aire comprimido, combustibles, disolventes y medios agresivos.Ventajas:
- Válvula de bola robusta de acero inoxidable con roscas de tubería Rp 1''
- Tiempo de conmutación de solo 8 segundos
- Carcasa de actuador resistente IP67
- Posible tanto 24V AC como DC (configurable con interruptor)
- Dos finales de carrera adicionales para retroalimentación de posición
- Control manual de anulación
- Indicador visual claro de posición
Diámetro y función del circuito
La bola tiene un puerto en L. Girar la bola 90 grados permite cambiar entre dos circuitos. Los puertos se superponen durante la rotación.
Dibujo esquemático de la función del circuito de válvulas con puerto en L
Aplicaciones
Esta válvula puede usarse en combinación con gases y fluidos. La válvula es duradera y adecuada para diferentes medios agresivos y corrosivos. La presión máxima a temperatura ambiente es de 69 bar (1000 psi), a temperaturas más altas la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El rango de temperatura del medio está entre -29°C y 210°C (-20°F a 410°F). A altas temperaturas, se recomienda instalar la válvula en un área ventilada. Se permite instalar la válvula en un ambiente húmedo siempre que todas las partes, como un cable eléctrico apropiado, estén correctamente fijadas. Las válvulas de bola pueden usarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones para esta válvula son HVAC, riego, automatización industrial y gestión del agua.
Diagrama de cableado eléctrico
Siga las instrucciones de seguridad y el manual antes de comenzar la instalación.El actuador funciona con 24 voltios DC y 24 voltios AC (50/60Hz). En la PCB hay dos pequeños interruptores para configurar el actuador en AC o DC. La configuración predeterminada es DC. El actuador consume 0.2A nominal y 1.2A al par máximo. El actuador tiene control de 3- puntos. Antes de usar la alimentación AC, primero se deben ajustar los interruptores en la PCB. Los terminales 1 y 2 están permanentemente conectados a la fuente de alimentación. Los terminales 3 y 4 deben usar la misma señal (fase/neutro) que el terminal 1. Conectar uno de estos cables de control cierra o abre la válvula. Nunca conecte los terminales 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos finales de carrera internos. Tan pronto como se alcanza la posición final del actuador (0 o 90 grados), el motor se apaga y no consume energía. Además, el actuador cuenta con dos finales de carrera adicionales para fines de control. La posición angular de los finales de carrera puede modificarse. Siempre conecte la tierra y no use las tuberías como tierra.
Diagrama de cableado eléctrico del actuador AG-040-B
Montaje
Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador viene con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador a la válvula con los tornillos proporcionados. No debe haber juego entre ambas bridas. Use nuestra gama de accesorios para la conexión entre la tubería y la válvula.
Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje requeridos.
