Válvula de bola electrica de latón G1-1/4'' 120V CA con puerto en T de 3 vías - BL3BAT

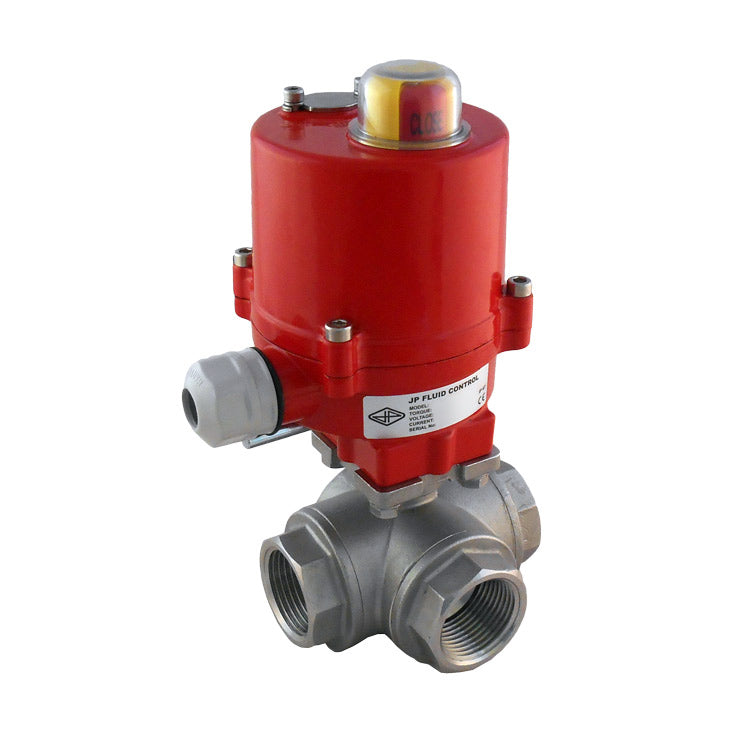

Válvula de bola eléctrica de 3 vías (puerto en T) con roscas de tubería G1-1/4 pulgadas y actuador potente y energéticamente eficiente de 100-240 V CA/CC (máx. 40 Nm). Medios de -10 a 100°C, presión máxima 40 bar a 20°C. Cuerpo de válvula de latón con bola cromada dura y asientos de válvula de PTFE/NBR. El diámetro nominal es de 25 mm, el valor Kv es de 41 m3/h(683,3 l/min de agua a dP=1 bar). Control de 3 puntos. Rotación 0-90° en sólo 8 seg. Carcasa del actuador compacta y resistente (IP67) con indicador de posición. Función de anulación manual y dos finales de carrera adicionales para retroalimentación de posición.
- Precio normal
- €574,86
- Precio normal
- €475,09
Descripción
Esta válvula de bola electrica de 3 vías (puerto en T) de Tameson, resistente y energeticamente eficiente, se puede utilizar para cerrar automáticamente tuberías con gas o fluidos. La válvula tiene roscas de tubería de 1-1/4 pulgadas (rosca interna, BSPP). La carcasa de la válvula es de latón con bola de latón cromado duro y junta de PTFE (teflón)/NBR. El actuador es apto para fuentes de alimentación de 100 a 240 V de corriente alterna (50/60 Hz). El actuador tiene una robusta carcasa de aluminio (IP67, siempre que se conecte un cable adecuado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. Cuando la bola alcanza una posición final, el motor electrico se apaga y no consume energía. El actuador está equipado con dos finales de carrera adicionales para la retroalimentación de posición. Los finales de carrera están situados a 0 y 90 grados. En caso necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico situado en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un mando manual.
Principales ventajas
- Robusta válvula de bola de latón con roscas de tubería de 1-1/4 pulgadas
- Tiempo de conmutación de sólo 8 segundos
- Resistente carcasa del actuador IP67
- Adecuado para fuentes de alimentación de 100 a 240 V CA
- Dos finales de carrera adicionales para retroalimentación de posición
- Mando manual
- Indicador visual de posición claro
Especificaciones tecnicas
| Actuador | Válvula de Bola | ||
|---|---|---|---|
| Actuador ref: | AG-040-A | Válvula de bola ref: | BL3BAT-114 |
| Voltaje: | 100-240 V CA (50/60 Hz) | Carcasa | Latón (CW 617N) |
| Nom./Máx. Actual: | 0.1/0.2 A | Bola: | latón cromado duro |
| Protección: | IP67 | Anillos de asiento: | PTFE (teflon)/NBR |
| Ciclo de trabajo: | S2 30min. | Roscas de tubo: | G1-1/4" BSP |
| Abrir/Cerrar: | 7 s | Diámetro nominal: | 25 mm (DN) |
| Amb. Temp.: | -10°C..50°C | Longitud de instalación: | 120 mm |
| Alcance: | 0-90° | Presión máxima (@20°C): | 40 bar |
| Finales de carrera adicionales: | 2 | Función: | Puerto en T de 3 vías |
| Anulación manual | Sí | Temperatura media: | -10°C..100°C |
Función de perforación y circuito
La bola tiene un puerto en T. Girando la bola 90 grados, se puede conmutar entre dos circuitos o se pueden conectar los tres tubos. Los puertos se solapan durante la rotación.
Dibujo esquemático de la función de circuito de las válvulas de puerto en T
Dimensiones
Dimensiones del actuador AG-040-A y la válvula de bola BL3BAT-114.
Aplicaciones
Esta válvula puede utilizarse en combinación con gases y fluidos. Algunos ejemplos de medios compatibles son el agua, el aire (comprimido), el vacío (máx. -0,9 bar), los aceites y los combustibles. La carcasa de latón no es adecuada para soluciones cloradas (como agua de mar, piscinas) o agua desmineralizada. La presión máxima a temperatura ambiente es de 40 bares; a temperaturas más altas, la temperatura máxima permitida disminuye. La dirección de la presión no es importante, la dirección del flujo puede ser en cualquier dirección. El intervalo de temperatura del medio oscila entre -10°C y 100°C. A altas temperaturas, se recomienda instalar la válvula en una zona ventilada. Se permite instalar la válvula en un entorno húmedo siempre que todas las piezas, como un cable electrico adecuado, esten correctamente fijadas. Las válvulas de bola pueden utilizarse con fluidos ligeramente contaminados. Algunos ejemplos de aplicaciones de esta válvula son la climatización, el riego, la automatización industrial y la gestión del agua.
Esquema electrico
Siga las instrucciones de seguridad y el manual antes de iniciar la instalación.El actuador puede utilizarse con corriente alterna (50/60 Hz) de 100 voltios a 240 voltios. El actuador consume 0,1 A nominales y 0,2 A al par máximo. Para conectar un cable al actuador, es necesario retirar la cubierta con cuatro pernos. El sistema funciona con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/nula) a los terminales 3 y 4 debe ser la misma que la del terminal 2. No conecte nunca 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador dispone de dos finales de carrera internos. En cuanto se alcanza la posición final del actuador (0 ó 90 grados), el motor se apaga y no consume energía. Además, en el actuador hay dos finales de carrera adicionales para fines de control. La posición angular de los limitadores puede modificarse. Conecte siempre la toma de tierra y no utilice las tuberías como tierra.
Esquema electrico del actuador AG-040-A.
Montaje
Asegúrese de que la posición de la bola y el actuador están correctamente ajustados antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los pernos suministrados. No debe haber juego entre ambas bridas. Utilice nuestra gama de racores para la conexión entre la tubería y la válvula.
En la caja
- Actuador AG-040-A (cable no incluido)
- Adaptador de eje de transmisión (9x9mm, 11x11mm)
- 4 tornillos M5x16mm y arandelas elásticas (para brida F03)
- 4 tornillos M6x16mm y arandelas elásticas (para brida F04 y F05)
- Válvula de bola BL3BAT-114
Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.`
