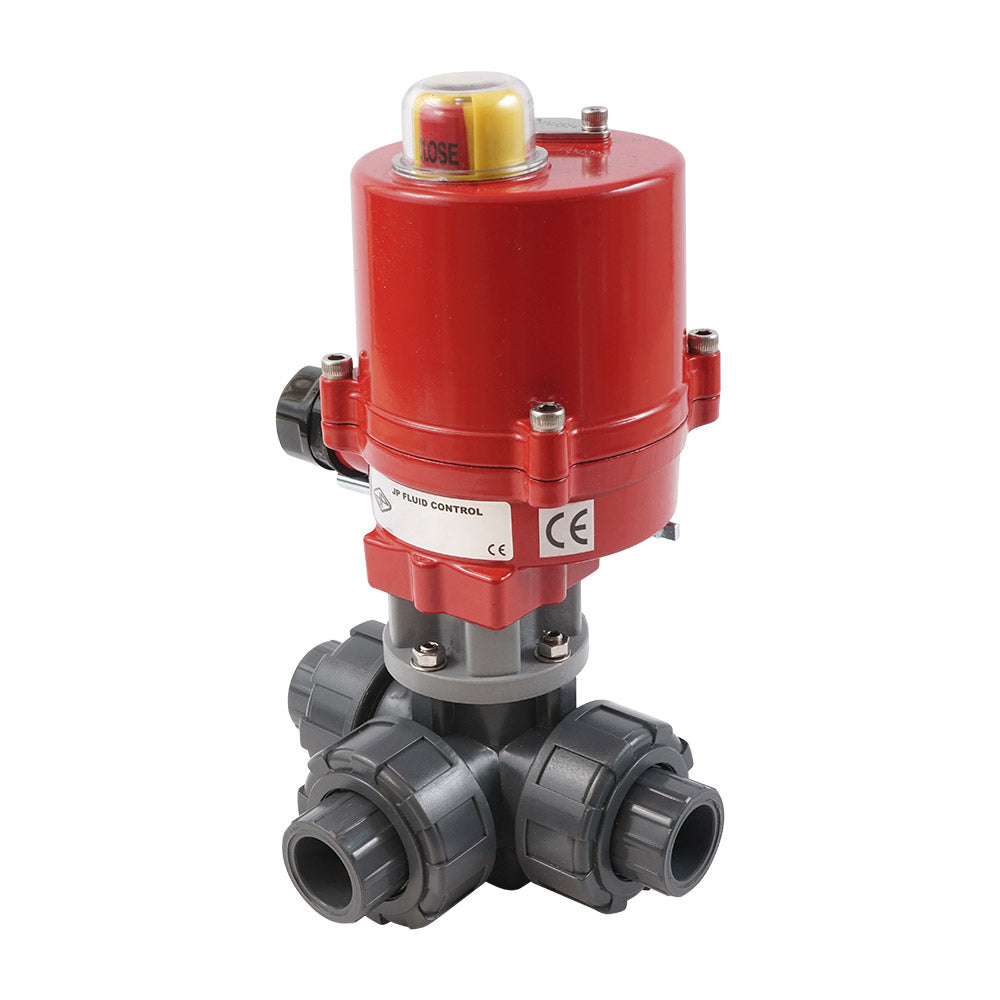

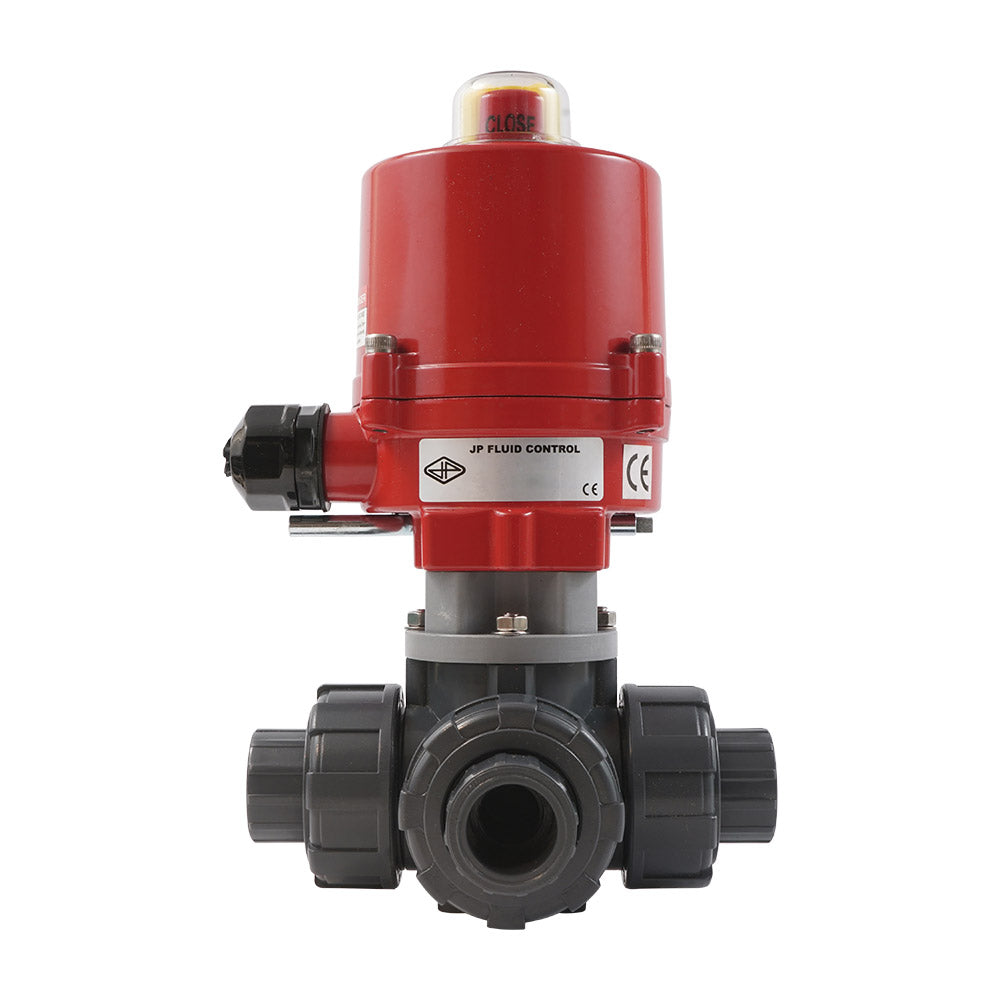

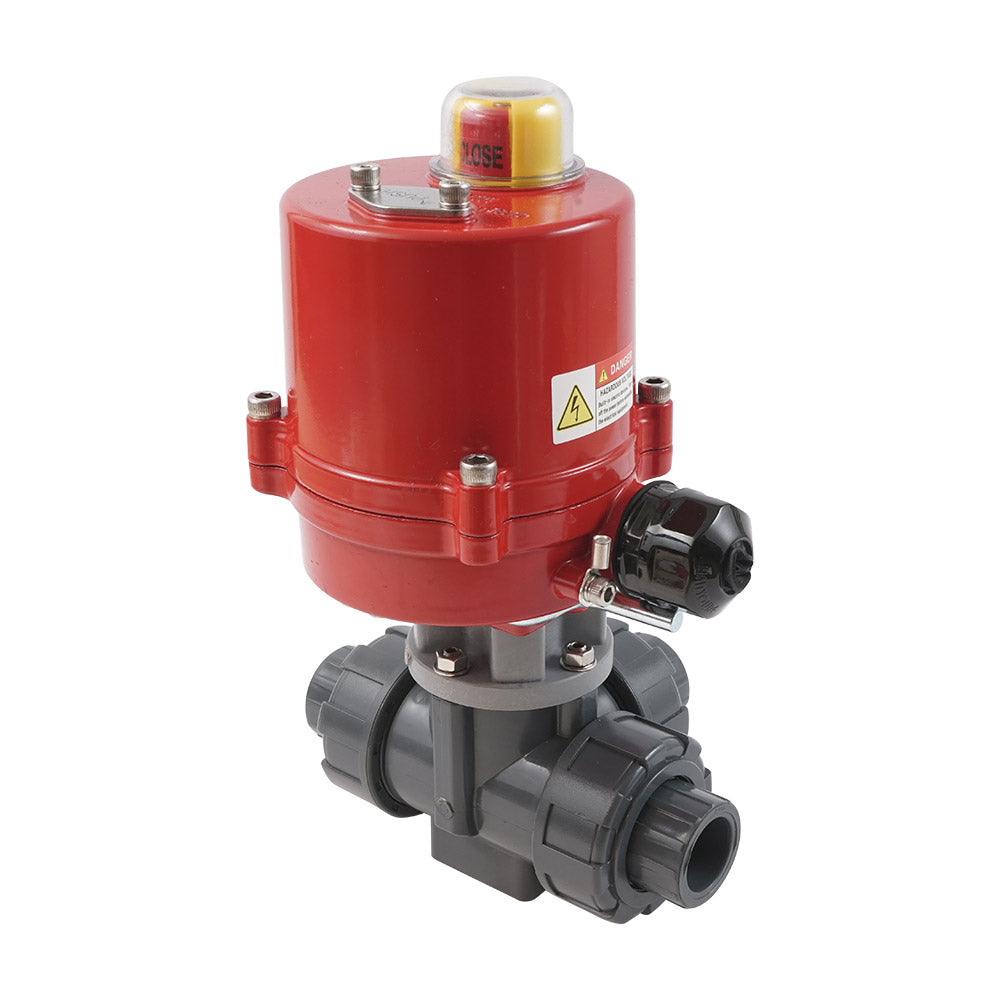

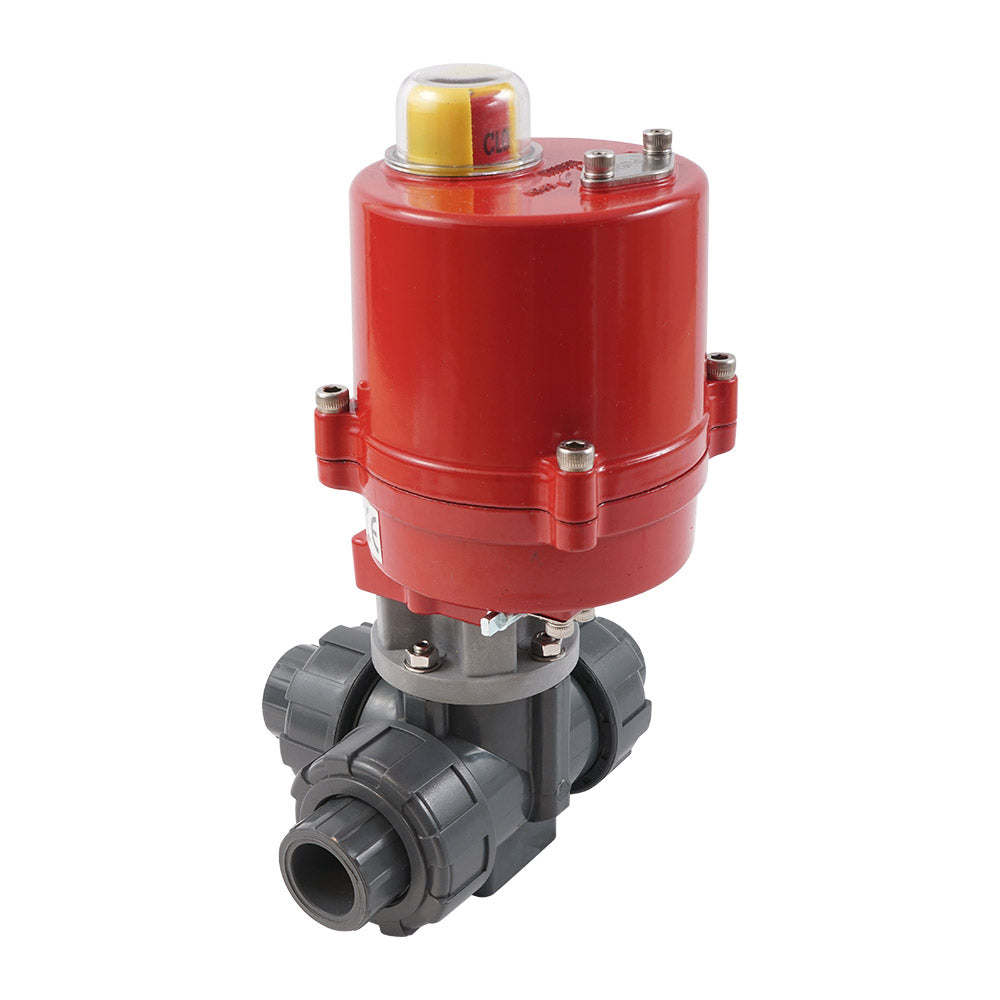

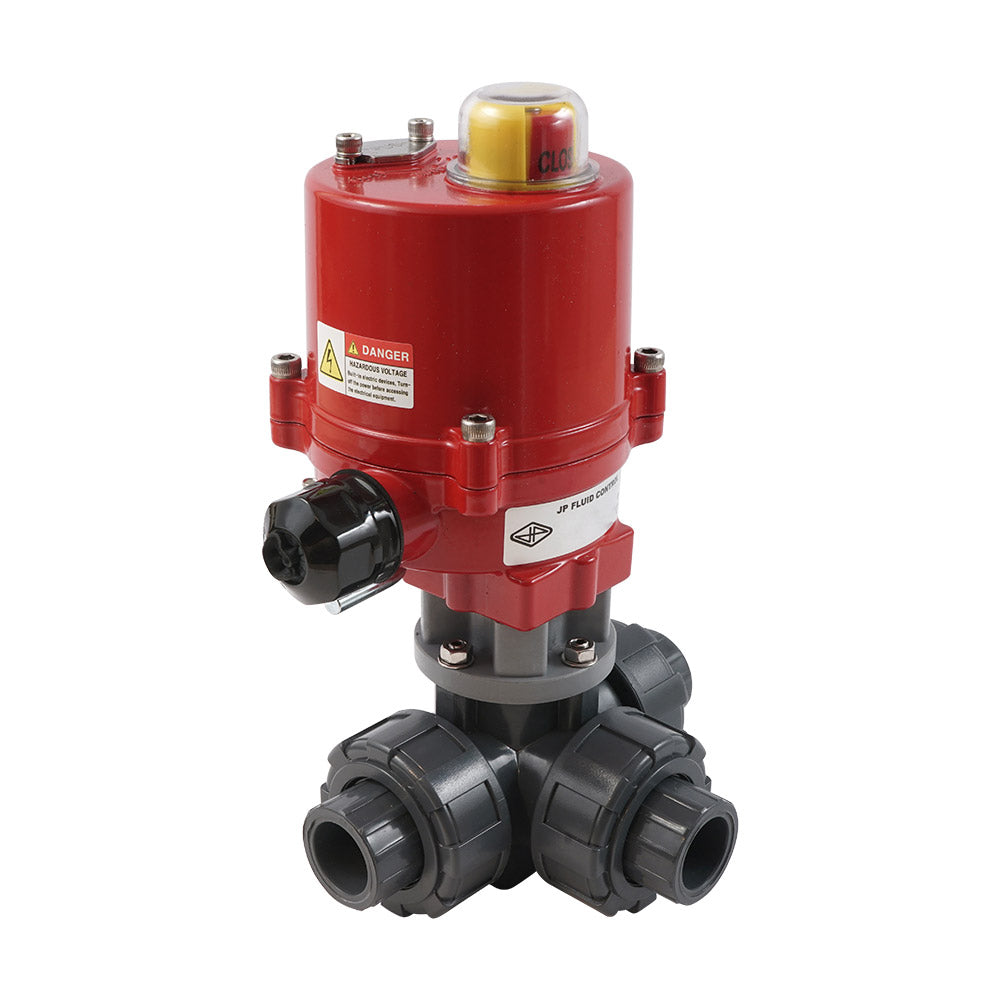

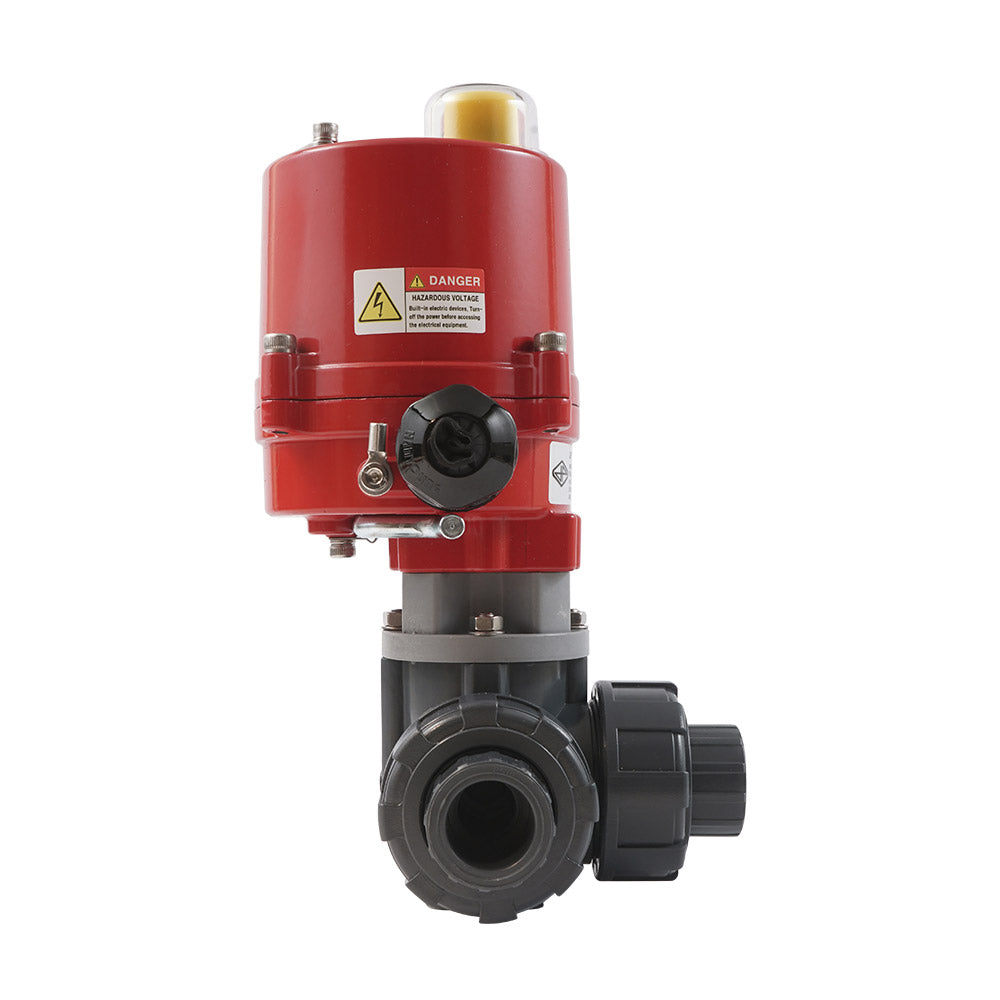

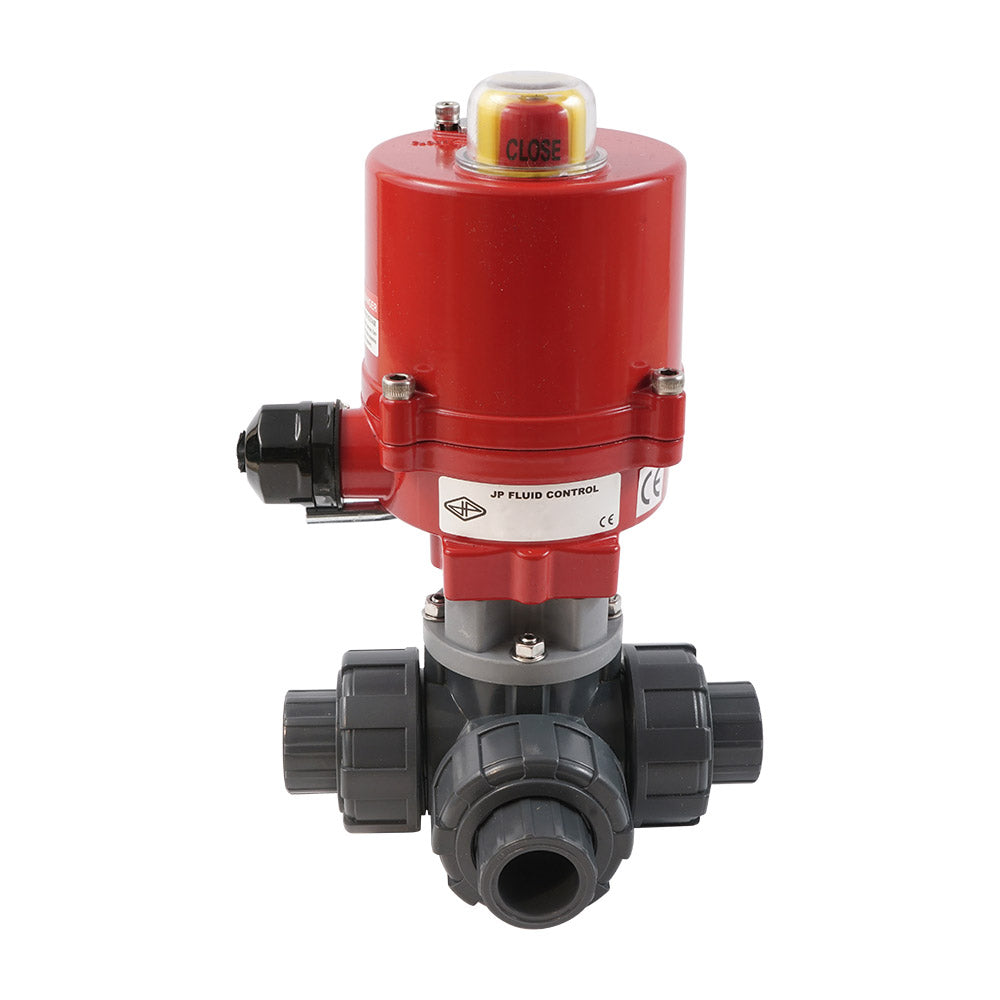

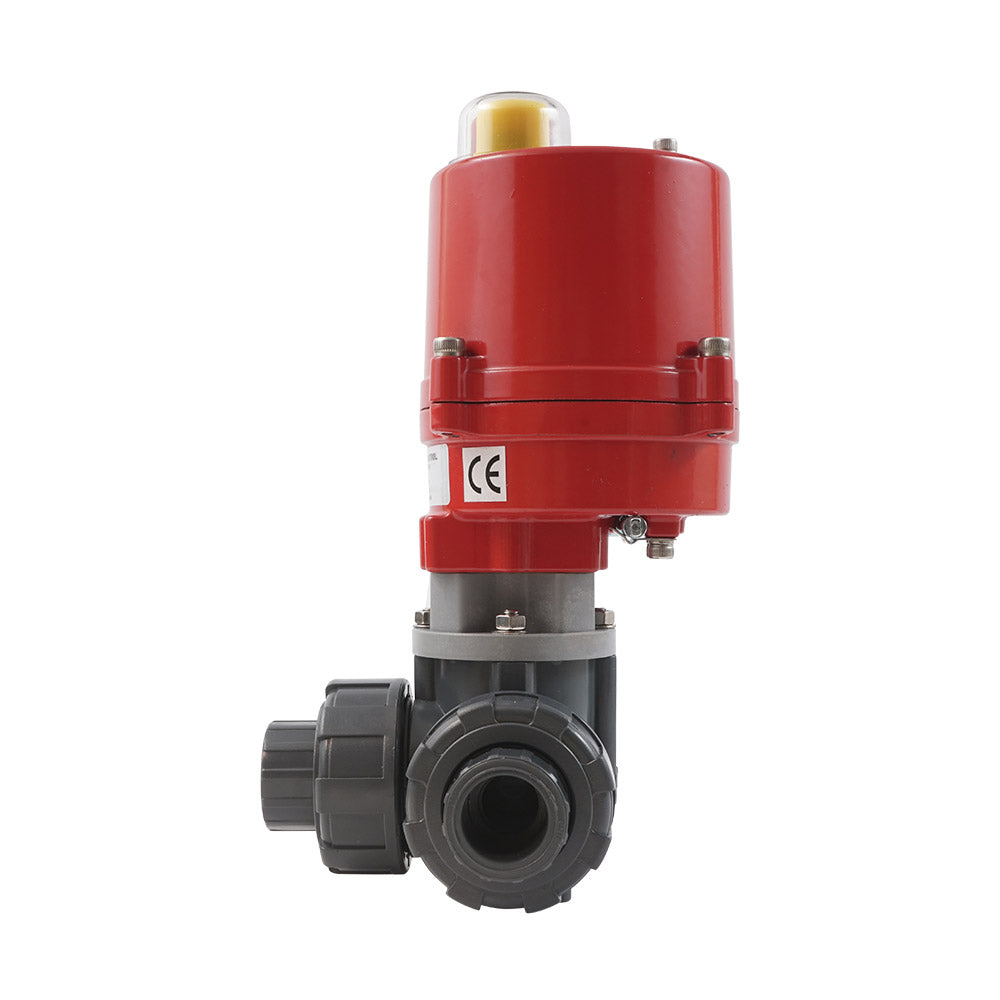

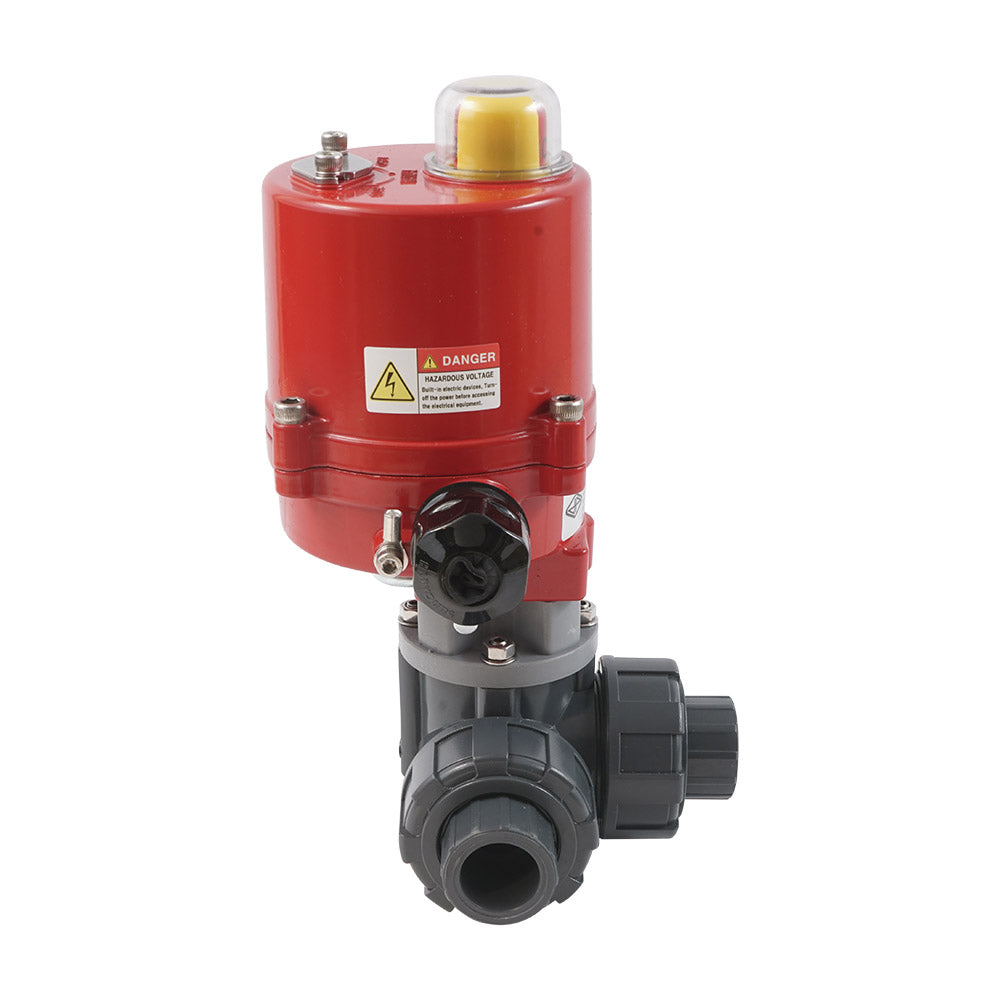

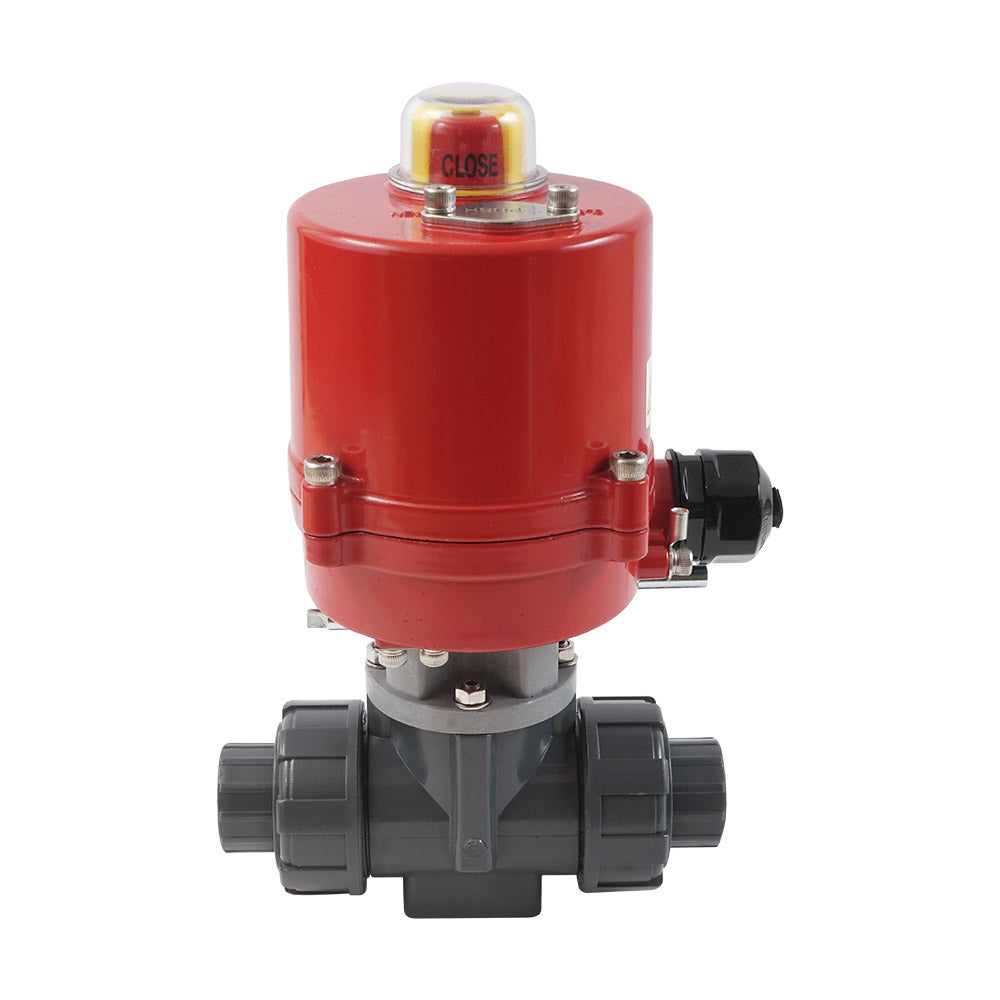

Válvula De Bola Eléctrica de PVC de 3 vías G1-1/2'' con T-bore 100-240 V AC PTFE/EPDM

Esta robusta y energéticamente eficiente válvula de bola eléctrica de PVC de 3 vías (taladro en T) de Tameson puede ser utilizada para control de flujo con agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas). La válvula tiene puertos con rosca hembra G 1-1/2 pulgada. Esto es BSPP (British Standard Pipe Parallel). El cuerpo de la válvula y la bola están hechos de PVC-U. Los sellos son de PTFE/EPDM. La válvula tiene un diámetro de 38 mm, con un valor Kv de 47 m³/h (Cv = 54.33 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar. La válvula puede soportar una presión de hasta 10 bar a 20°C (145 psi a 68°F). Adecuado para temperaturas de 0 a 60°C (32 a 140°F).

El actuador se puede utilizar con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1 A nominales y 0,2 A al par máximo. El actuador tiene una carcasa de aluminio robusta (IP67, siempre que se conecte un cable apropiado) y proporciona un par máximo de 40 Nm. La válvula gira de 0 a 90 grados en 8 segundos. El actuador está equipado con dos interruptores de límite adicionales para la retroalimentación de posición. Los interruptores de límite están posicionados a 0 y 90 grados. Si es necesario, el usuario puede ajustar la posición angular de los interruptores. Un indicador de posición mecánico en la parte superior del actuador muestra la posición de la válvula. El actuador está equipado con un accionamiento manual auxiliar. Se suministra sin montar, incluye válvula de bola (V3KJQ), actuador (AG-040-A) y accesorios de montaje.

Ventajas:

• Tiempo de conmutación solo 8 segundos
• Carcasa de actuador robusta IP67
• Adecuado para fuentes de alimentación de 100 a 240V AC
• Dos interruptores de límite adicionales para retroalimentación de posición
• Accionamiento manual auxiliar
• Indicador visual de posición claro

Diámetro y función de circuito

La bola tiene un taladro en T. Al girar la bola 90 grados, puede cambiar entre dos circuitos o conectar las tres tuberías.

Dibujo esquemático de la función de circuito de las válvulas de taladro en T

Diagrama de cableado eléctrico

El actuador se puede utilizar con corriente alterna (50/60Hz) de 100 voltios hasta 240 voltios. El actuador consume 0,1 A nominales y 0,2 A al par máximo. Para conectar un cable al actuador, se debe retirar la tapa con cuatro tornillos. El sistema opera con control de 3 puntos. Los terminales 1 y 2 están conectados permanentemente a la fuente de alimentación. Los terminales 3 y 4 se utilizan para cerrar o abrir la válvula. La señal (fase/neutro) al terminal 3 y 4 debe ser la misma que al terminal 2. Nunca conecte 3 y 4 al mismo tiempo para evitar cortocircuitos y daños. El actuador tiene dos interruptores de límite internos que cortan la alimentación del motor en las posiciones finales (0° y 90°, por lo que no se consume energía cuando la válvula está completamente abierta o completamente cerrada. Estos interruptores están ajustados de fábrica y no son ajustables por el usuario. Además, hay dos interruptores auxiliares para la retroalimentación de posición externa (por ej. a un PLC o luz indicadora). La posición angular de los interruptores auxiliares puede ser ajustada por el usuario; los interruptores de corte del motor no. Conecte siempre la tierra y no utilice las tuberías como toma de tierra.

Diagrama de cableado eléctrico del actuador AG-040-A.

Montaje

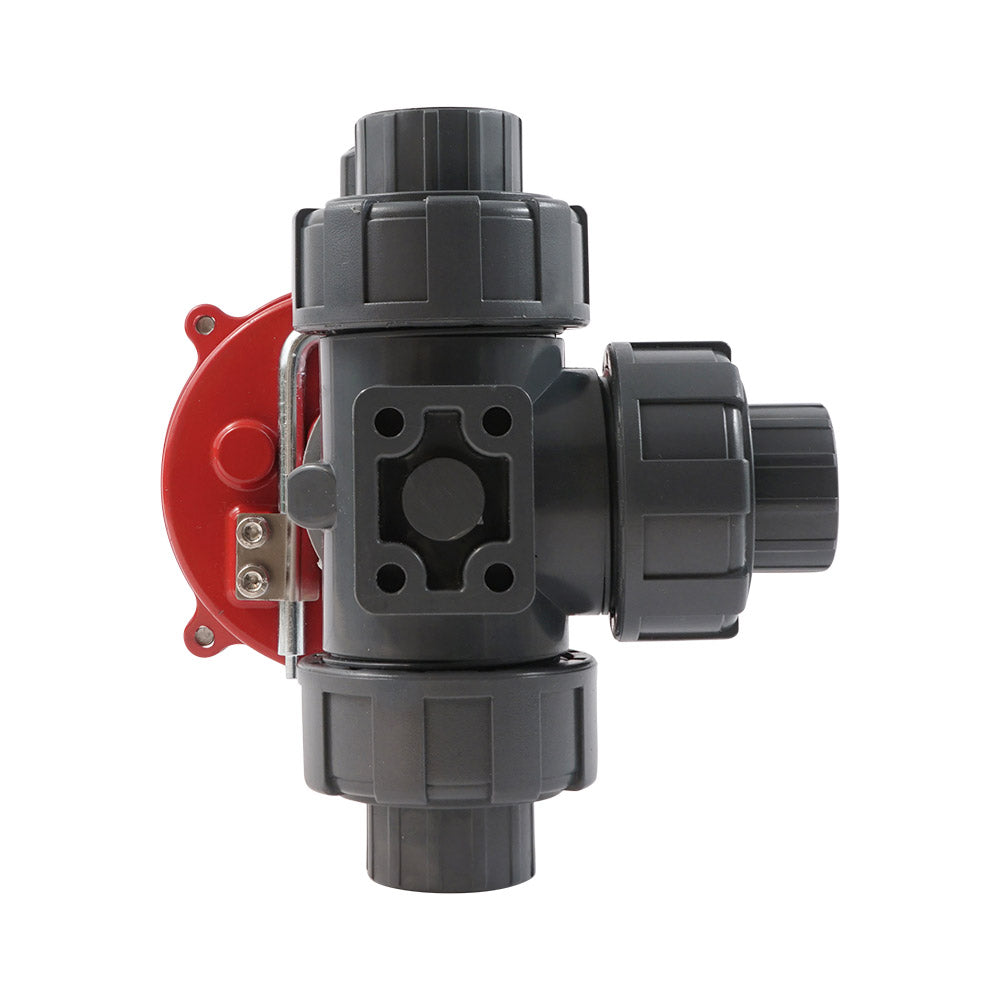

Asegúrese de que la posición de la bola y del actuador estén correctamente ajustadas antes del montaje. El actuador se suministra con dos adaptadores para conectar el actuador al eje de la válvula. Monte el actuador en la válvula con los tornillos proporcionados. No debe haber holgura entre ambas bridas. Utilice nuestra gama de accesorios para conectar la válvula a su tubería existente.

Nota: Este producto se entrega en partes separadas, pero con los accesorios de montaje necesarios.
