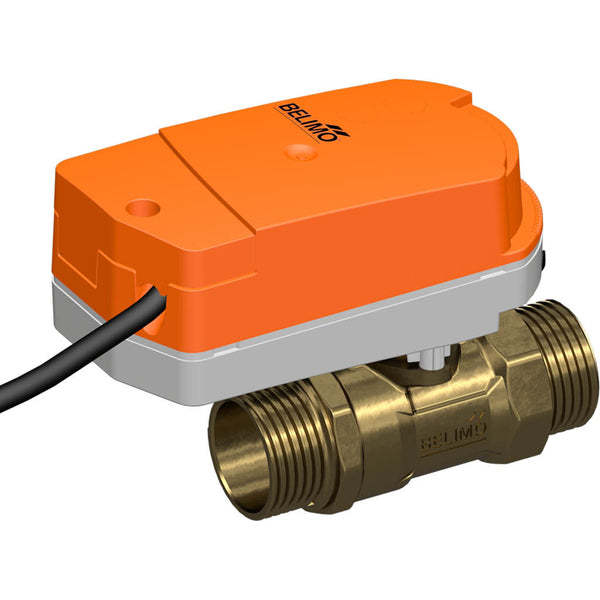

Belimo Válvula Modulante G3/4 Kvs4.5 24VAC/DC 75s 0-10V 1Nm IP40 C415Q-J/CQ24A-SZ

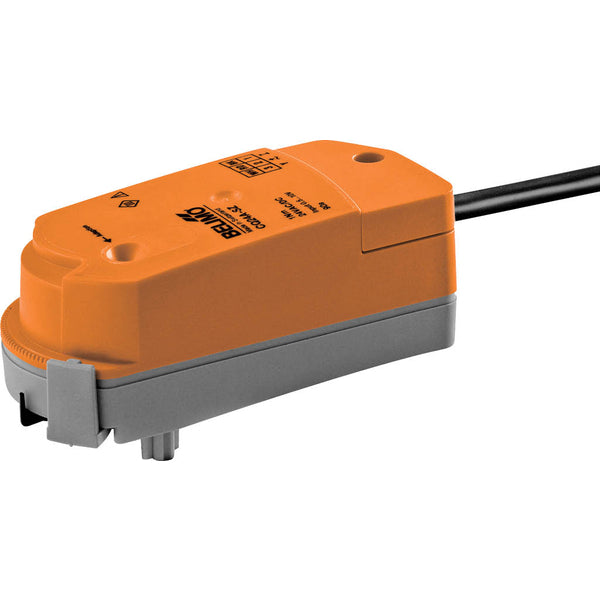

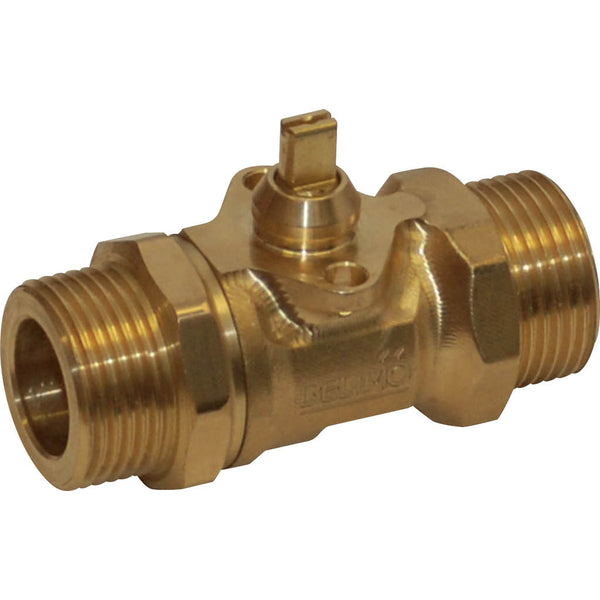

Se trata de una válvula de bola Belimo de 2 vías con carcasa de latón y junta de EPDM. El diámetro interior de la válvula es DN 15 y el tamaño del orificio es G 3/4 pulgadas con rosca macho. La presión diferencial máxima es de 2.8 bar. La válvula puede funcionar entre 2 y 90 °C (36 y 194 °F). El valor Kv de la válvula es de 4,5 m3/h, equivalente a un valor Cv de 5,21 gpm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una supervisión exacta de su posición dentro del rango de tensión especificado. El actuador abre/cierra la válvula en 75 segundos. El actuador tiene un grado de protección IP40.

El actuador, equipado con protección contra sobrecargas, no necesita finales de carrera y se detendrá automáticamente al alcanzar el tope final. Retire el actuador haciendo clic hacia fuera y, a continuación, utilice el actuador para girar el vástago de la válvula. El actuador puede montarse a mano en la válvula sin necesidad de herramientas. Asegúrese de que sólo se realizan movimientos verticales (¡Precaución!). Los pasadores deben alinearse con los orificios de la brida. La orientación de montaje puede configurarse en incrementos de 180° con respecto a la válvula. El ángulo de giro del actuador puede ajustarse en incrementos de 2,5° mediante un clip. Esta función se utiliza para ajustar el caudal máximo de la válvula. El actuador puede controlarse con una señal de control estándar de 0-10 V y se desplaza a la posición dictada por la señal de control. La medición de la tensión se emplea tanto para mostrar visualmente la posición de la válvula dentro del rango de 0,5% a 100% como señal de control para otros actuadores.

Pros

• Este actuador modulante puede posicionar la válvula entre 0 y 90 grados con una señal de control de 0 a 10 V.
