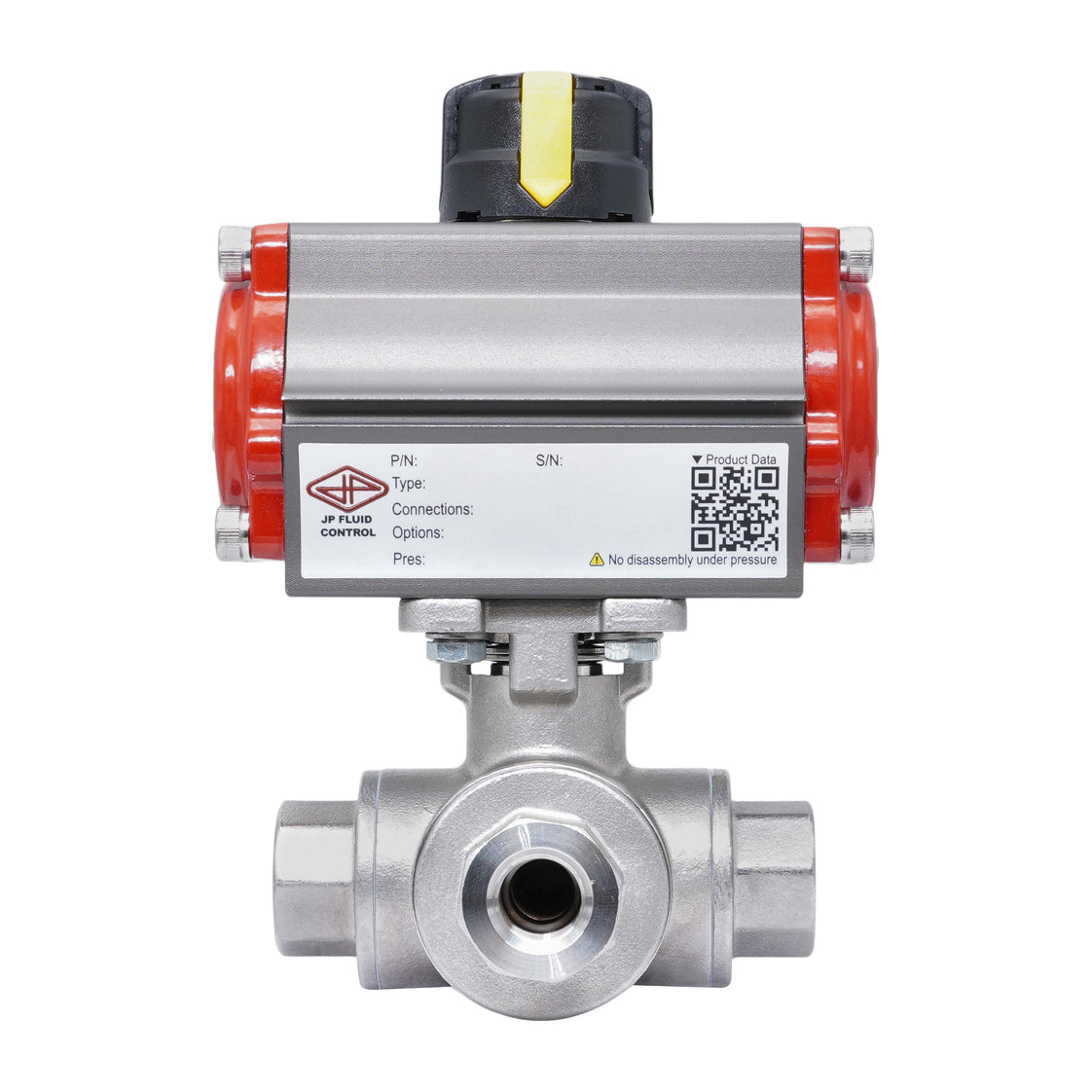

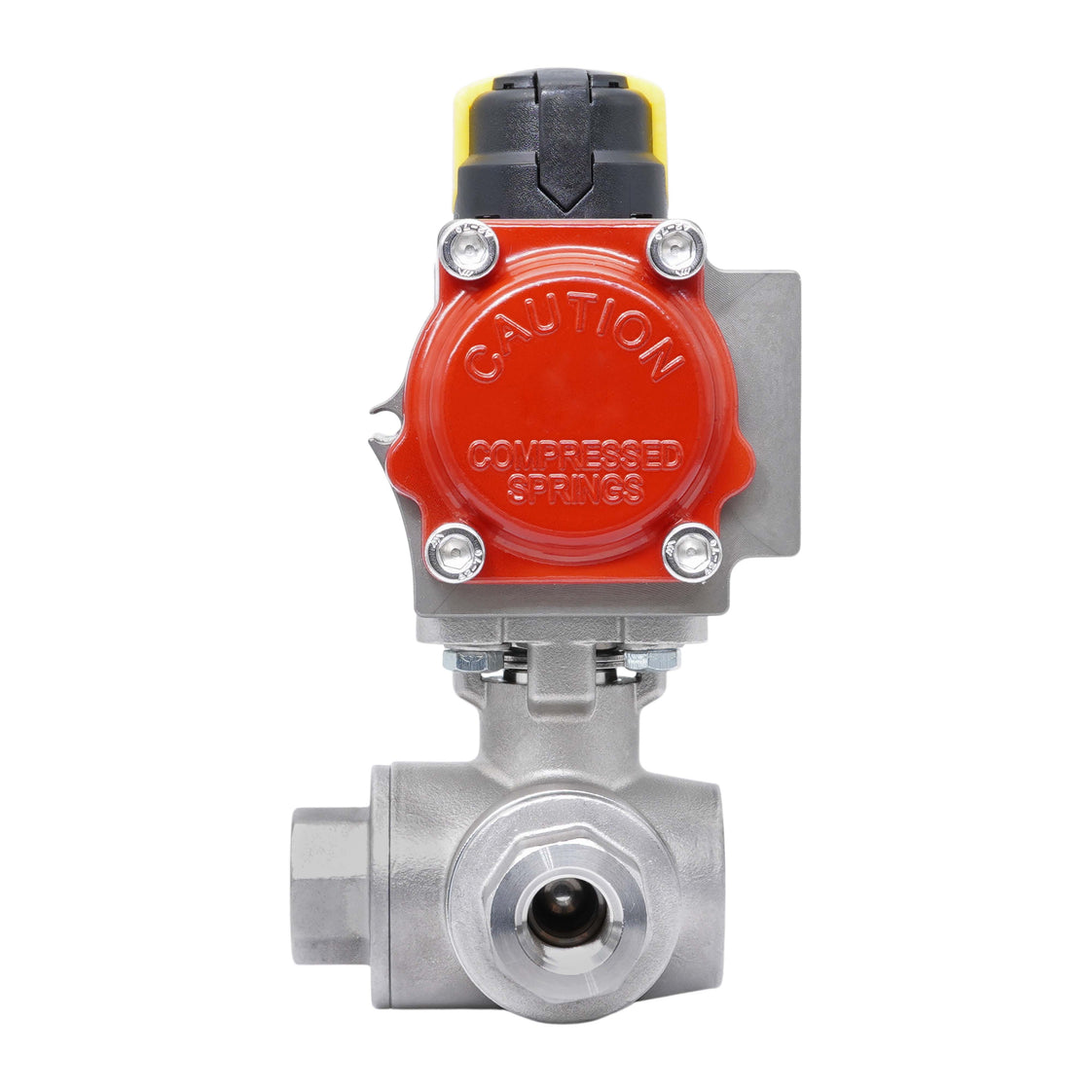

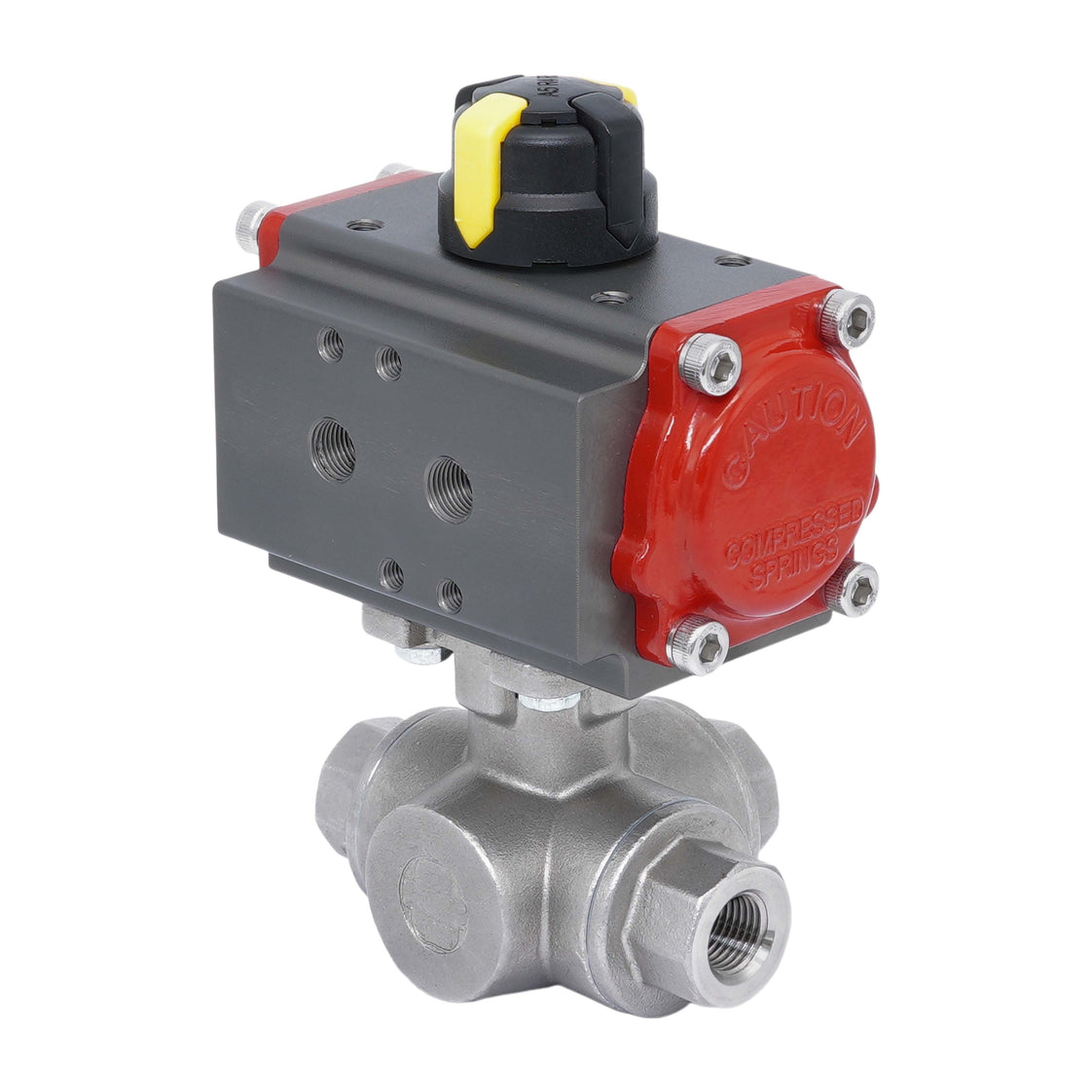

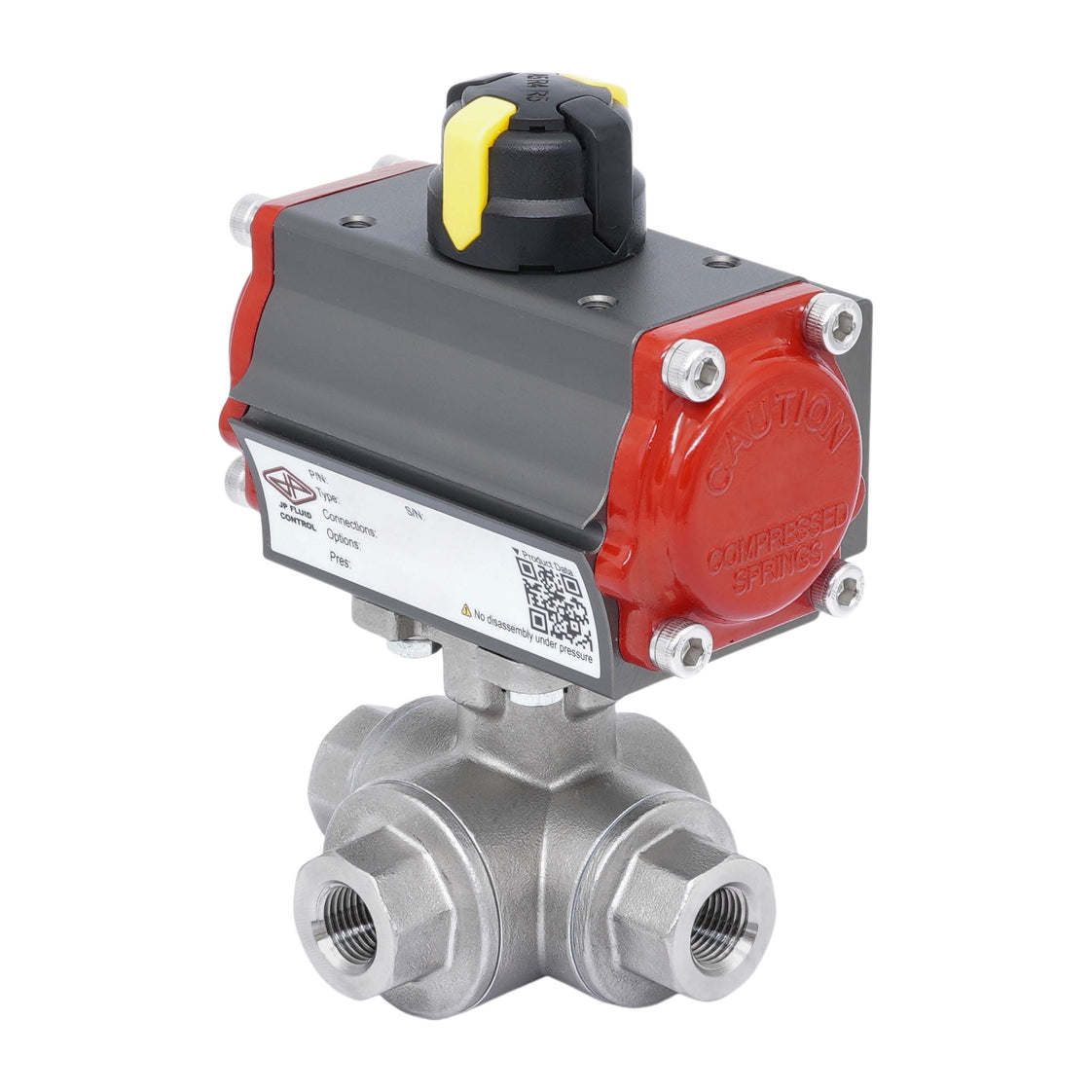

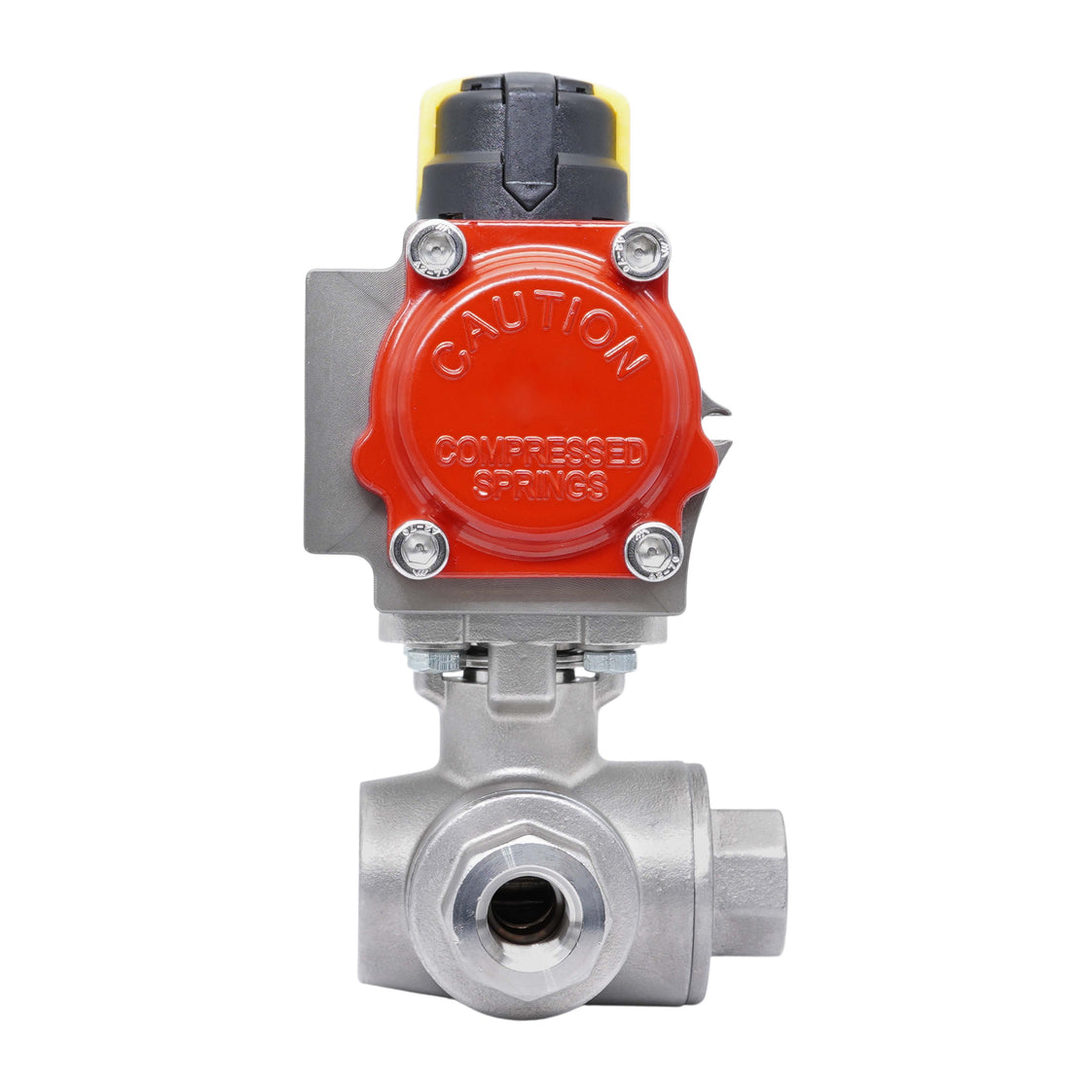

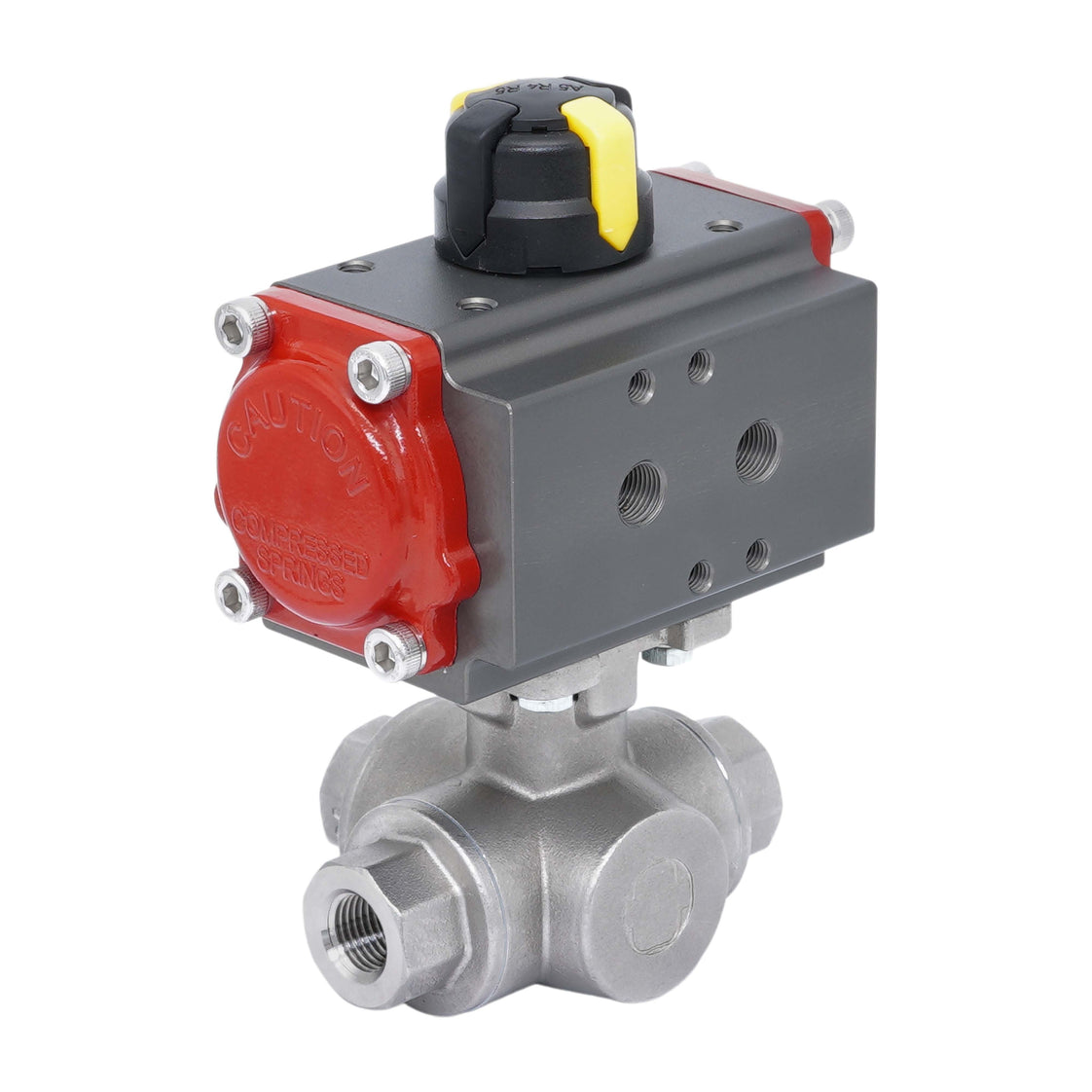

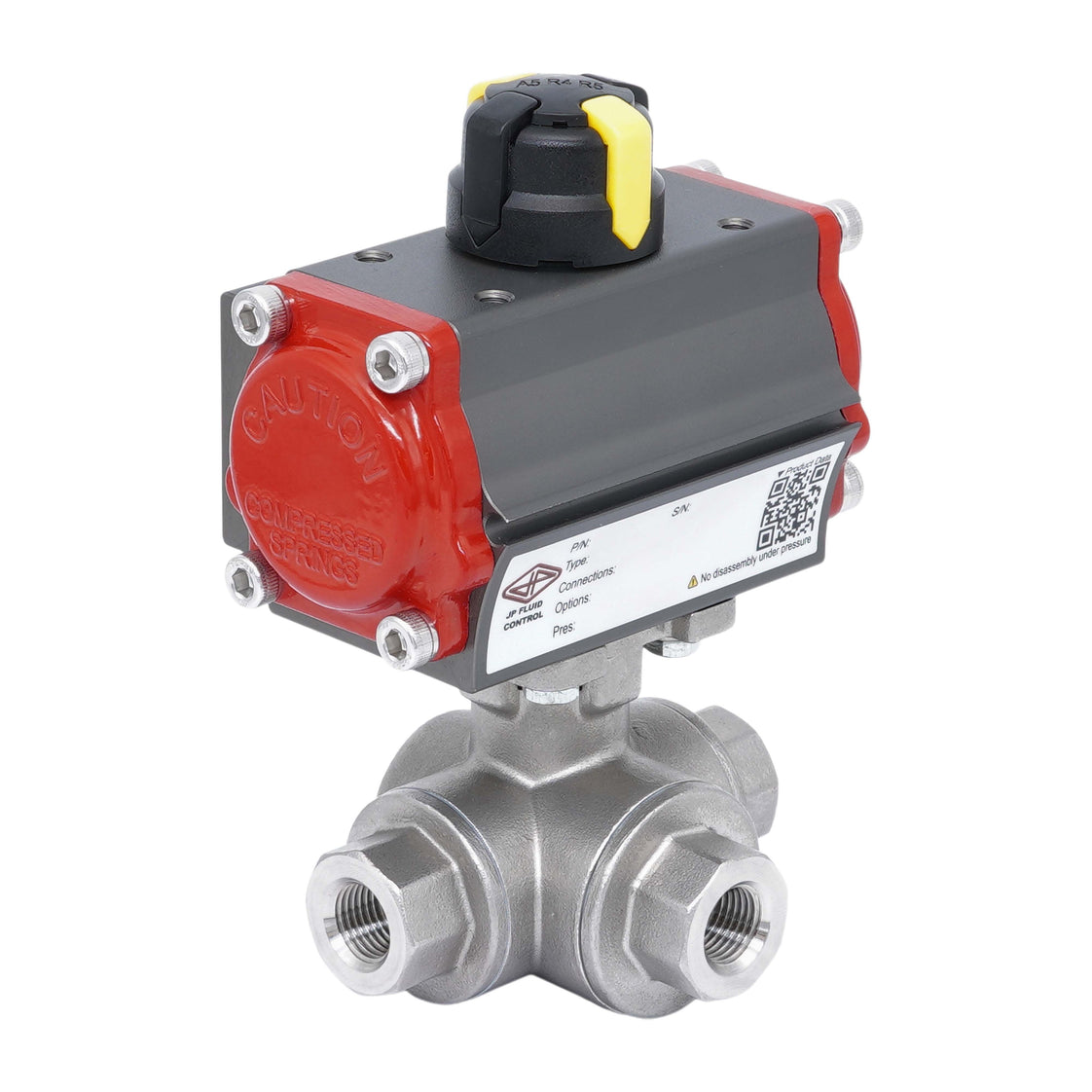

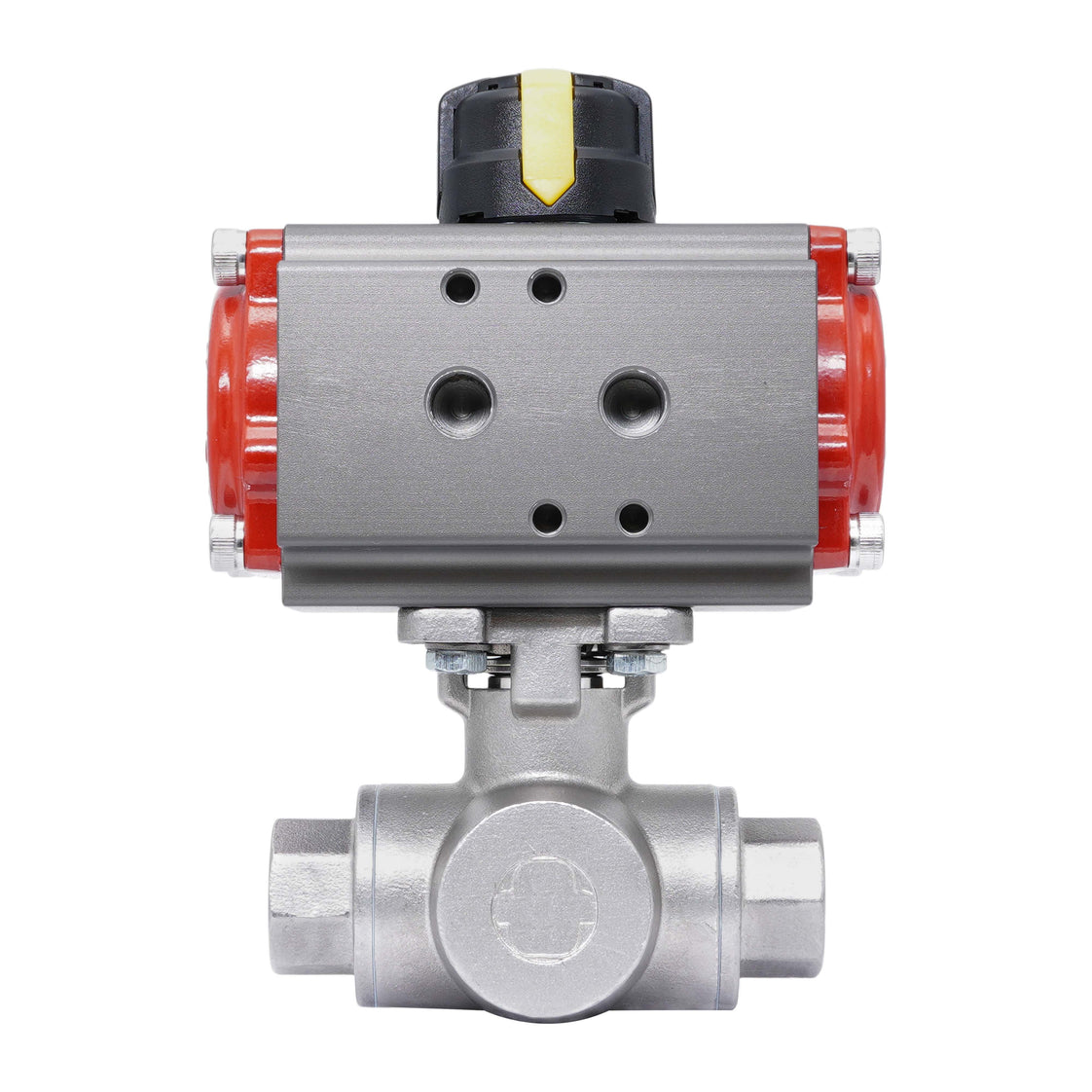

Válvula de Bola Neumática de Acero Inoxidable 3 Vías Rp 1 1/4'' L-Port Doble Efecto

Esta válvula de bola 3- vías TamesonPRO se ofrece en combinación con un actuador neumático JP Fluid Control. La válvula tiene un diámetro de 25 mm y conexiones roscadas hembra BSPT Rp 1 1/4 pulgadas. Es adecuada para temperaturas del fluido de -29°C a 210°C (-20°F hasta 410°F). La válvula puede soportar presiones de hasta 69 bar a 20°C (1000 psi a 68°F). El cuerpo de la válvula y la bola están hechos de acero inoxidable 1.4408 con sello de PTFE, lo que la hace adecuada para diversos medios agresivos y corrosivos. El valor Kv es 46.2 m³/h (Cv = 53.4 gpm). Kv expresa el caudal de agua en m³/h con una caída de presión de un bar.

El actuador cuenta con un robusto mecanismo de piñón y cremallera de doble efecto con un cuerpo de aluminio anodizado duro de 35- micrones. El rango de entrada neumática es de 3 a 8 bar (43 a 116 psi). Es adecuado para temperatura ambiente de -20°C a 80°C (-4°F a 176°F). Además, cuenta con una interfaz Namur de 1/4 pulgada para válvulas solenoides y una interfaz de 80 x 30 mm para cajas de finales de carrera VDI/VDE 3845

Ventajas:

• Montaje directo de válvula solenoide 1/4 Namur posible
• Garantizado más de 500,000+ ciclos para el actuador neumático
• Indicador mecánico claro en la parte superior muestra la posición de la válvula
• Apertura/cierre rápido
• El doble efecto permite un mayor control que los actuadores de un solo efecto
• Puede equiparse con una caja de finales de carrera (VDI/VDE 3845 80 x 30 mm)
• Coste de inversión inicial menor que una versión eléctrica

Desventajas:

• El doble efecto utiliza más aire comprimido que los actuadores de un solo efecto

Diámetro y función del circuito

La bola tiene un puerto en L. Girar la bola 90 grados permite cambiar entre dos circuitos. Los puertos se superponen durante la rotación.

Dibujo esquemático de la función del circuito de válvulas con puerto en L

Válvulas de bola TamesonPRO serie 1125

La serie 1125 incluye válvulas de bola 3- vías confiables con L-Port o T-Port. La carcasa está hecha de acero inoxidable, la bola también es de acero inoxidable y los asientos de la válvula son de PTFE. Las válvulas son adecuadas para diversos medios agresivos y corrosivos hasta un máximo de 69 bar (1000 psi). Adecuadas para temperaturas entre -29°C y 210°C (-20°F y 410°F). Las válvulas de bola de la serie 1125 tienen todas una brida superior ISO 5211 (de F03 a máx. F07) que permite el montaje de un actuador.

Actuadores neumáticos JP Fluid Control

Los actuadores neumáticos de piñón y cremallera JP Fluid Control están diseñados para operar válvulas de cuarto de vuelta como válvulas de mariposa y válvulas de bola, ofreciendo capacidades tanto de encendido/apagado como de modulación. Con una carcasa duradera de aluminio anodizado, estos actuadores proporcionan un par de hasta 900 Nm (664 ft-lbf) con una característica de par constante a lo largo del rango de giro. Diseñados para precisión y longevidad, tienen una vida útil de 500,000 ciclos, asegurando un control de válvula fiable y seguro. Tras el montaje, cada actuador pasa por pruebas rigurosas en un banco de pruebas totalmente automatizado, haciéndolos adecuados para una amplia gama de aplicaciones industriales.
