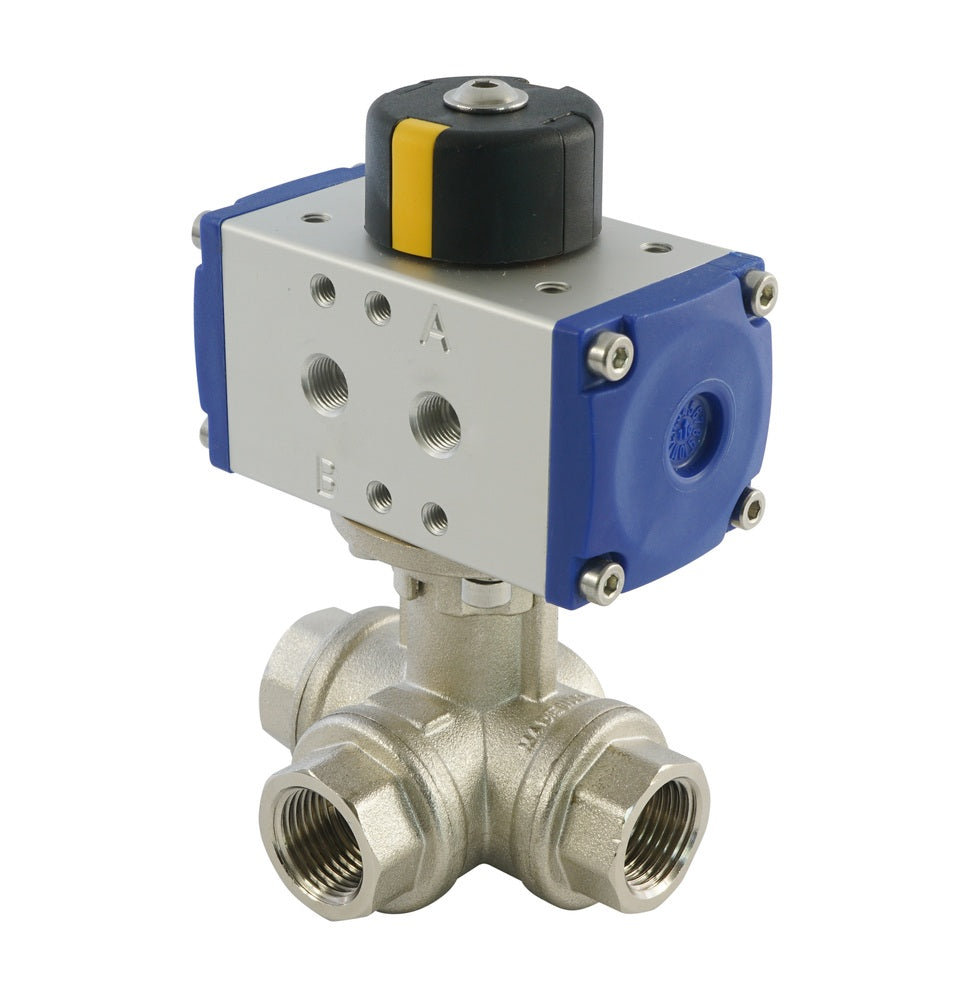

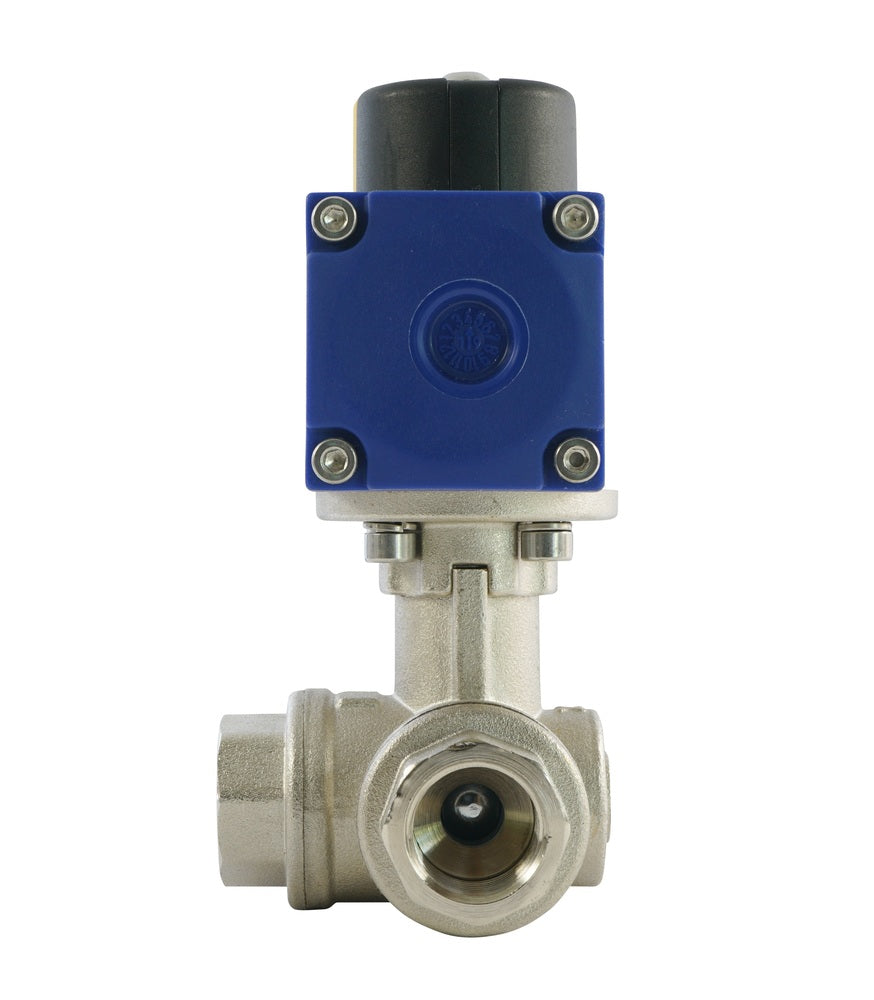

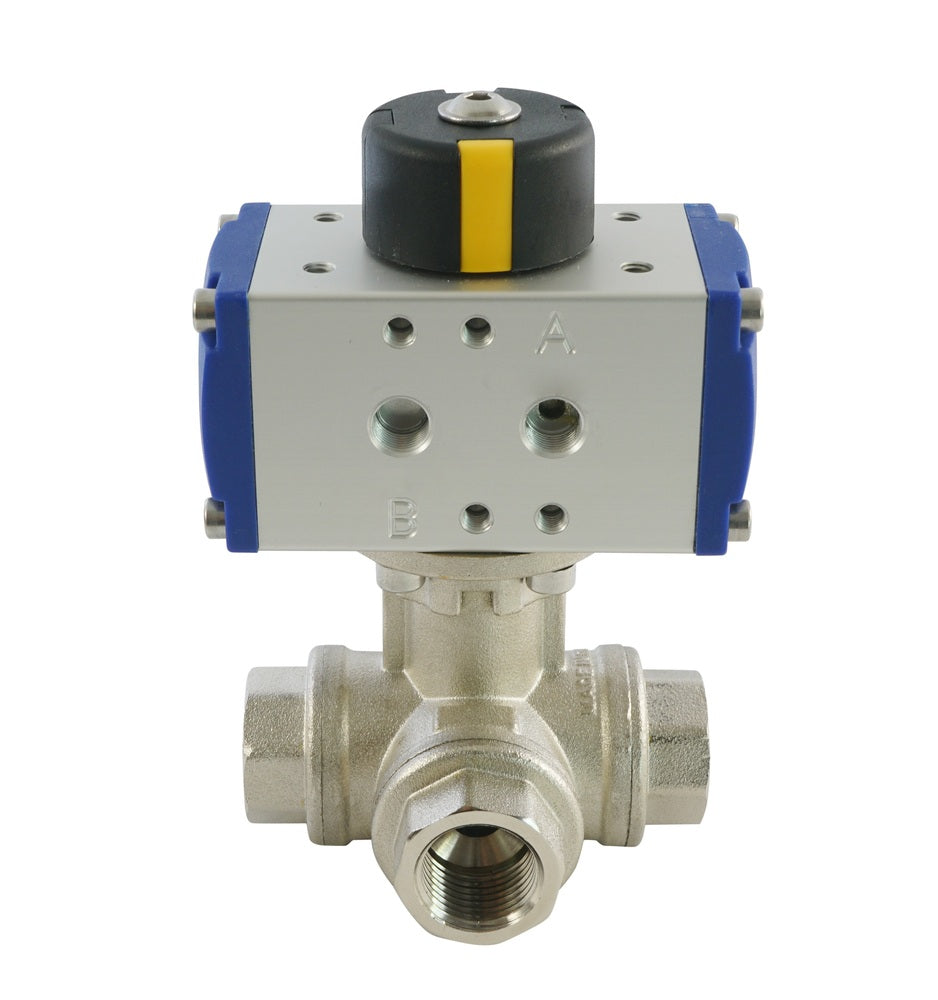

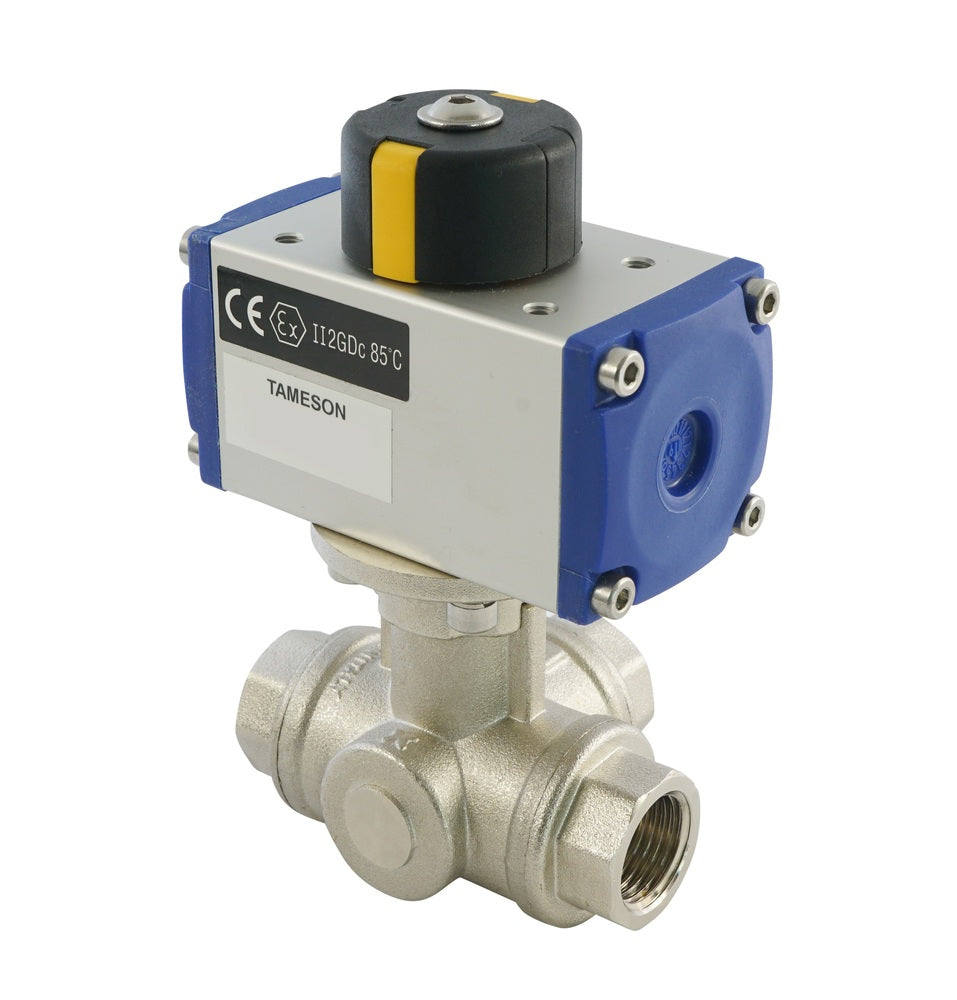

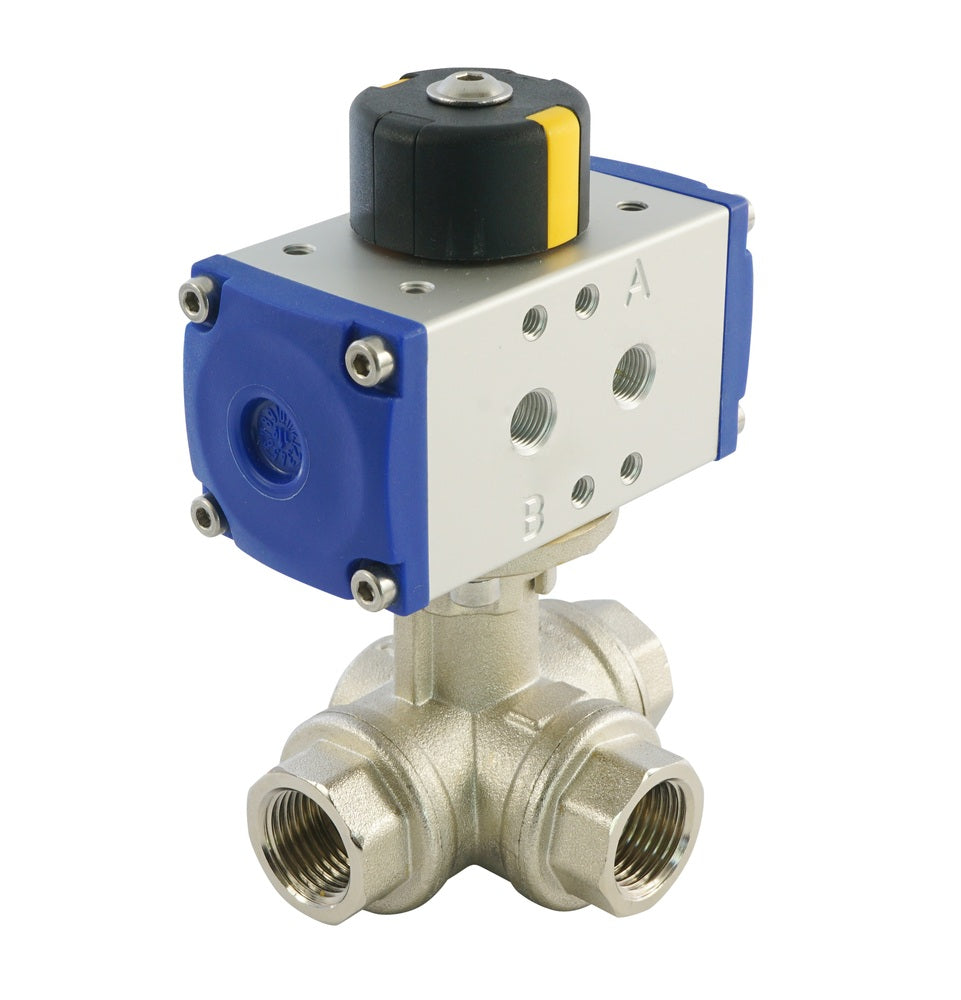

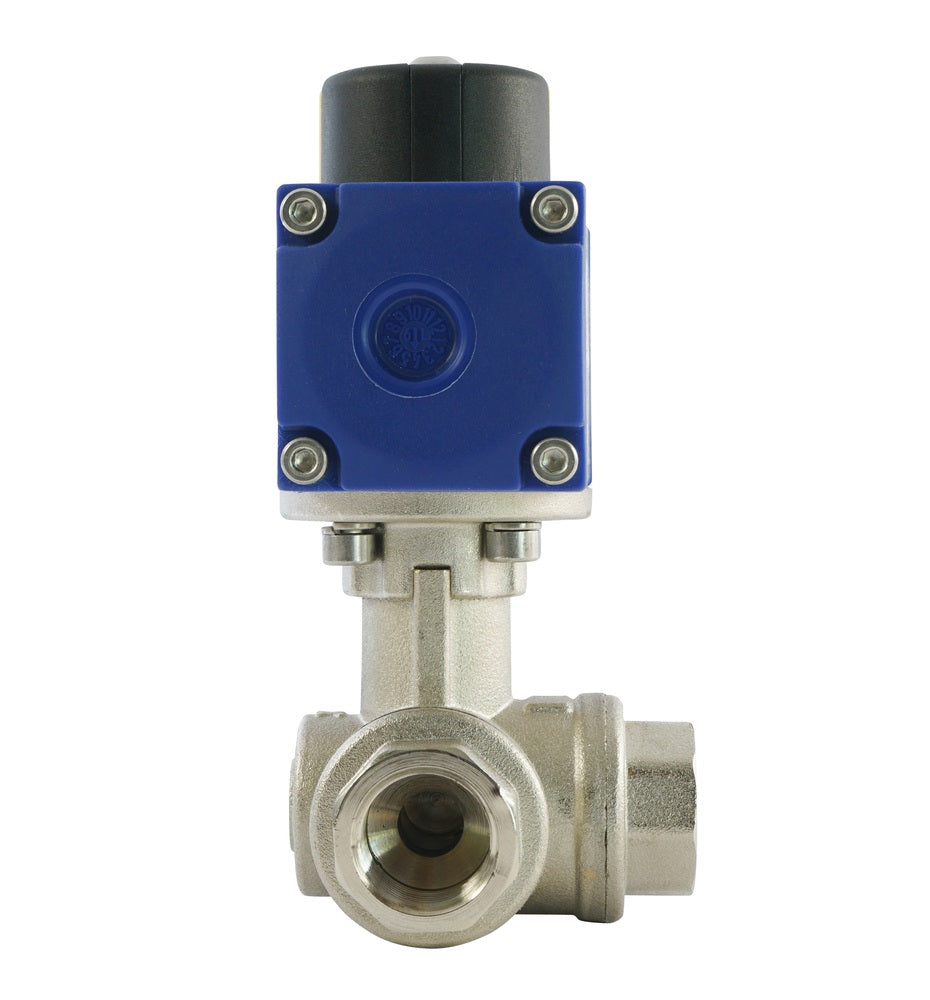

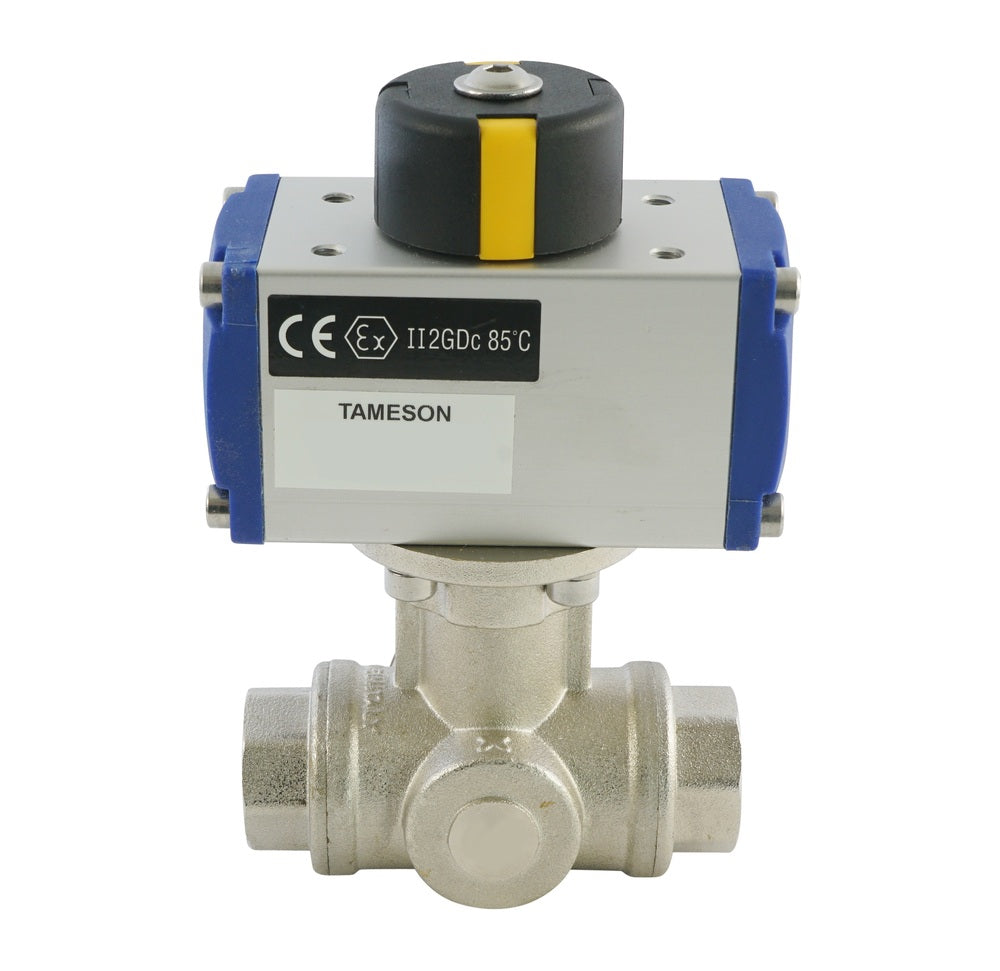

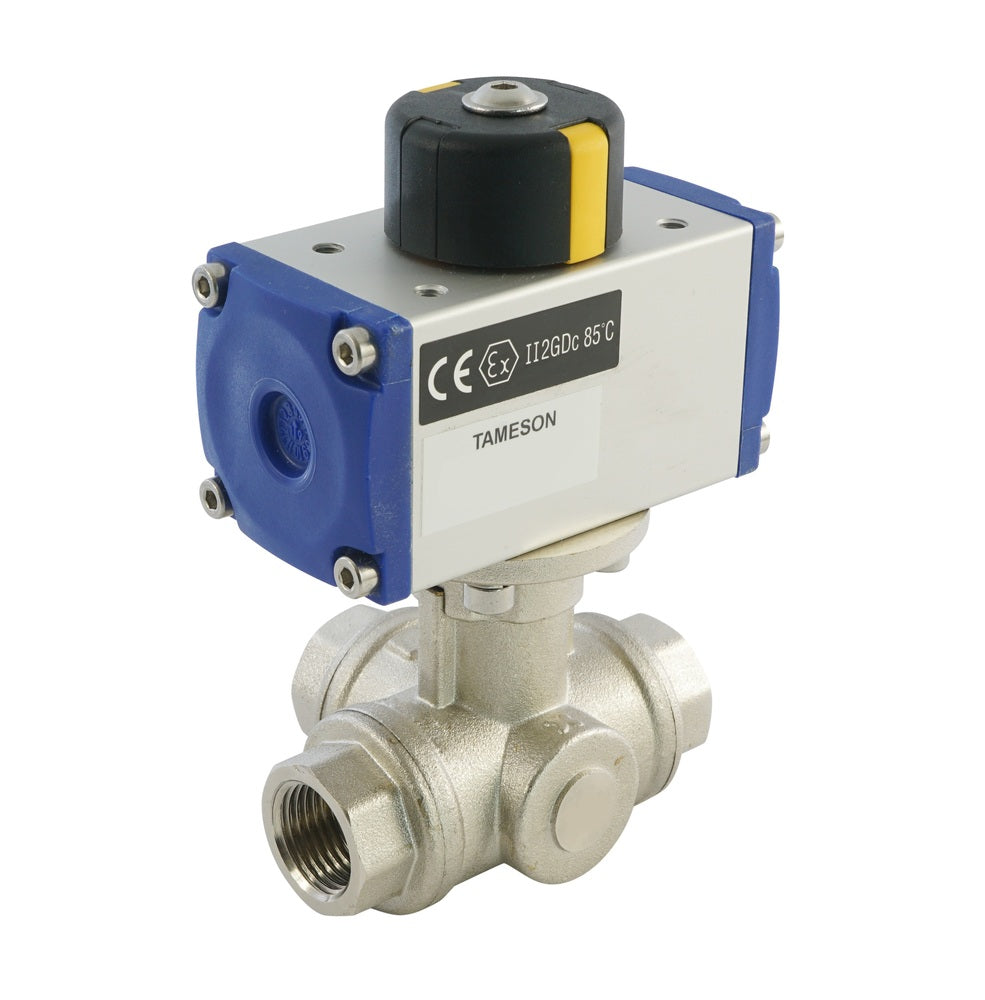

Válvula De Bola Neumática De Puerto En T De 3 Vías De Latón Con Resorte Abierto - BL3BA

Esta válvula de bola de 3 vías controlada neumáticamente (puerto en T) permite aumentar la automatización de su sistema en comparación con una válvula controlada manualmente. La válvula de bola tiene un diámetro de 10 mm y es apta para líquidos y gases de -10 a 100°C. El actuador neumático es capaz de crear 6,3 Nm de par a 8 bar, pero tiene una ventana de presión de control de 6 - 10 bar. La válvula de bola tiene roscas G 1/4" para conectarla a la tubería / manguera que transporta el medio y el valor Kv es de 3 m3. El actuador se abre por muelle con un fiable funcionamiento giratorio de cremallera y piñón de aluminio. El actuador tiene una carcasa de aluminio anodizado y una cubierta de resina acetálica, mientras que la válvula de bola tiene una carcasa de latón y una junta de PTFE. La presión máxima del medio es de 40 bar. El actuador tiene puertos G1/8 para el suministro y retorno de aire. Recomendamos montar una electroválvula Namur de 1/4" directamente en el actuador para controlar el suministro de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto.  Además, se puede montar una caja de control de posición o de final de carrera en la parte superior del actuador de acuerdo con VDI/VDE 3845. El actuador se monta en la válvula de bola a través de la brida ISO 5211 F03 (9 mm). El conjunto cuenta con la certificación ATEX (EX II 2GD c), por lo que puede utilizarse en entornos potencialmente explosivos.

Pros

• Posibilidad de montar directamente una electroválvula Namur para reducir los racores y los tubos.
• El indicador mecánico de la parte superior muestra la posición de la válvula.
• Certificado ATEX (EX II 2GD c) para entornos explosivos.
• Menor coste de inversión que una versión eléctrica.
• Apertura y cierre rápidos
• La válvula de simple efecto conserva el aire comprimido y vuelve a su posición inicial en caso de pérdida de aire o de energía.
• Puede equiparse con una caja de final de carrera.

Contras

• Los actuadores de simple efecto ofrecen menos control que los de doble efecto.
• Requiere un sistema de aire comprimido y una electroválvula para controlar el suministro de aire.
• El consumo de energía es superior al de los actuadores eléctricos, pero la inversión inicial es menor.

Serie PAL-BL3BA

BL3BA

Las válvulas de bola de la serie BL3BA son válvulas de bola de 3 vías fiables con puerto en L o en T. La carcasa es de latón, la bola es de latón cromado duro y los asientos de válvula son de PTFE/FKM. La válvula es apta para diversos medios, como agua, aceite o aire, hasta un máximo de 40 bares. Adecuado para temperaturas entre -20 y 160 grados Celsius y disponible desde el tamaño G 1/4" hasta G 2". Para medios corrosivos o agresivos, es más adecuada una válvula de acero inoxidable. Todas las válvulas de bola de la serie BL3BA tienen una brida superior ISO 5211 (de F03 a F05 como máximo) que permite el montaje de un actuador.

PAL

Los actuadores neumáticos PAL de cuarto de vuelta permiten controlar válvulas de bola o de mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas de mayor tamaño con un coste de inversión inferior al de los actuadores eléctricos. Se montan en válvulas de cuarto de vuelta con brida superior ISO 5211 (de F03 a F12). Con 8 tamaños de cuerpo diferentes, generan una gama de par de 9,92 Nm a 901,8 Nm a 8 bar. Diseñados con un fiable funcionamiento rotativo de cremallera y piñón de aluminio y diseñados para ser de simple efecto (apertura o cierre por muelle) o de doble efecto para un mayor control. Estos actuadores son duraderos, con una carcasa de aluminio anodizado y una cubierta de resina acetálica (tamaños 1-6) o de aluminio (tamaños 12-130). El rango de temperatura estándar es de -20°C a 80°C con una junta NBR, pero hay disponible una junta FKM opcional para una temperatura máxima aumentada de 120°C (tamaños 1-6) o 150°C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur de 1/4" según VDI/VDE 3845 con roscas G 1/8" o G 1/4". El actuador es apto para entornos explosivos gracias a la certificación ATEX (EX II 2GD c).

Piezas de recambio

Válvula de bola: BL3BAT-014

Actuator: PAL-BL3BA

Nota: Este producto se entrega en piezas separadas, pero con los accesorios de montaje necesarios.
