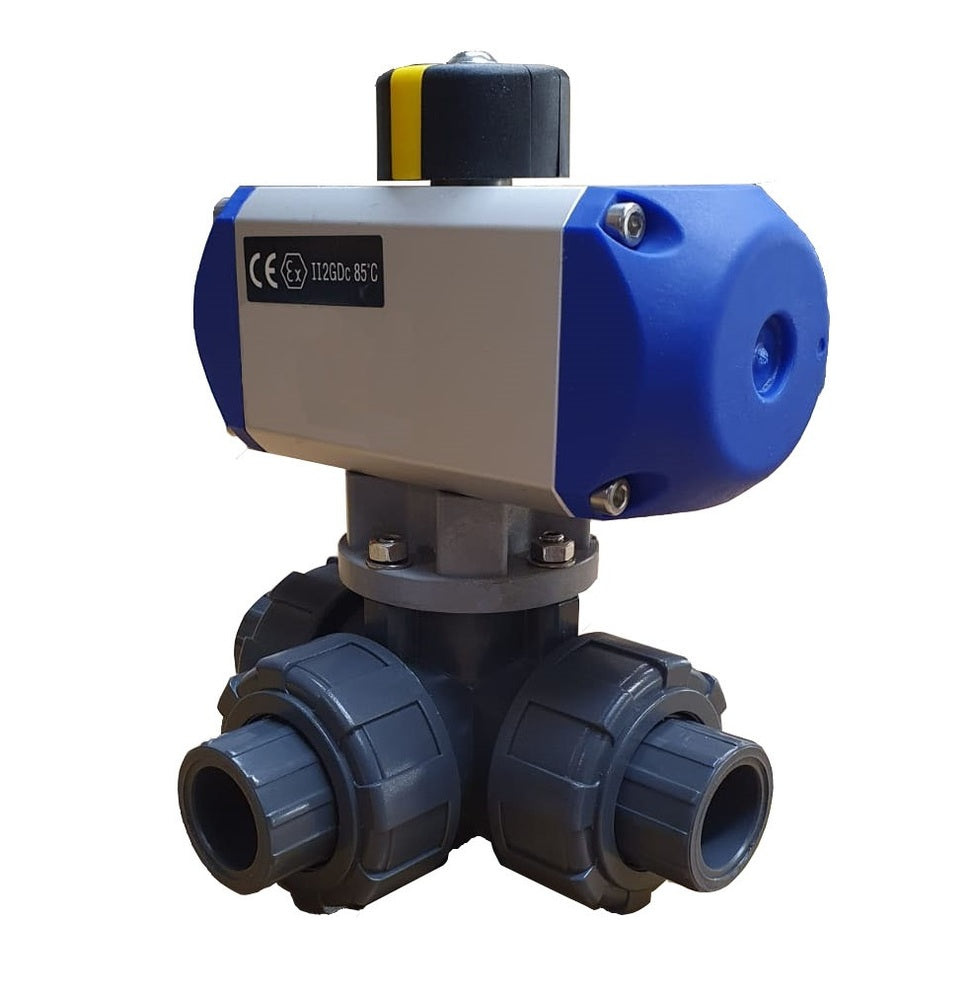

Válvula de bola neumática de PVC de 3 vías con orificio en T de 20 mm y apertura por resorte PTFE

Esta válvula de bola de PVC de 3 vías controlada neumáticamente (paso en T) permite aumentar la automatización de su sistema en comparación con una válvula controlada manualmente. La válvula de bola tiene un diámetro de 15 mm y es adecuada para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas) de -20 a 80 °C (-4 a 176 °F). La válvula también es resistente a muchas soluciones salinas, ácidos, bases y disolventes. El actuador neumático es capaz de generar 6,3 Nm de par a 8 bar, pero tiene una ventana de presión de control de 6 a 10 bar. La válvula de bola tiene puertos de manguito para cementar para conectarla a la tubería/manguera de la aplicación. El actuador es de apertura por resorte con un funcionamiento de rotación fiable de cremallera y piñón de aluminio. El actuador tiene una carcasa de aluminio anodizado y una cubierta de resina de acetálico, mientras que la válvula de bola tiene una carcasa de PVC y juntas de PTFE/EPDM. La presión máxima de los medios es de 10 bar (145 psi). El actuador tiene puertos G1/8 para el suministro y retorno de aire. Recomendamos montar una válvula solenoide Namur de 1/4" directamente sobre el actuador para controlar el suministro de aire. Tenga en cuenta que 1/4 se refiere al tamaño Namur de la válvula, no al tamaño del puerto. Además, se puede montar una caja de finales de carrera o de control de posición en la parte superior del actuador según la norma VDI/VDE 3845. El actuador se monta en la válvula de bola mediante la brida ISO 5211 F04 (tamaño cuadrado de 11 mm). FKM disponible bajo pedido.

Ventajas:

• Posibilidad de montar directamente una válvula solenoide Namur para reducir accesorios y tuberías
• Indicador mecánico en la parte superior muestra la posición de la válvula
• Certificado ATEX (II 2G Ex d C) para entornos explosivos
• Costo de inversión inferior que una versión eléctrica
• Apertura/cierre rápido
• El funcionamiento de simple efecto ahorra aire comprimido y la válvula volverá a la posición inicial en caso de pérdida de aire o energía.
• Se puede equipar con una caja de finales de carrera

Desventajas:

• El funcionamiento de simple efecto ofrece menos control que los actuadores de doble efecto
• El consumo de energía es mayor en comparación con la actuación eléctrica equivalente, pero la inversión inicial es menor

Serie PAL-BL3PA

BL3PA

Las válvulas de bola de PVC de la serie BL3PA son válvulas de bola de 3 vías fiables con un paso en L o en T. Los puertos van desde G 1/2 pulgada hasta G 2 pulgadas y desde manguitos para cementar de 20 mm hasta 63 mm. La carcasa está hecha de PVC, la bola está hecha de PVC-C y los asientos de la válvula están hechos de PTFE/EPDM o FKM/EPDM. Las válvulas son adecuadas para agua contaminada o medios corrosivos, como soluciones de cloruro (agua de mar o piscinas) y son resistentes a muchas soluciones salinas, ácidos, bases y disolventes hasta una presión máxima de 10 bar (145 psi). Adecuadas para temperaturas entre -20 y 80 °C (-4 a 176 °F). Todas las válvulas tienen una brida superior ISO 5211 (desde F03 hasta F07 máximo), lo que permite el montaje de un actuador.

PAL

Los actuadores neumáticos de cuarto de vuelta PAL le permiten controlar válvulas de bola o mariposa con aire comprimido. Ofrecen una solución fiable y robusta para automatizar válvulas más grandes a un costo de inversión inferior que los actuadores eléctricos. Se montan en válvulas de cuarto de vuelta con una brida superior ISO 5211 (desde F03 hasta F12). Con 8 tamaños de cuerpo diferentes, generan un rango de par de 9,92 Nm a 901,8 Nm a 8 bar. Diseñados con un funcionamiento de rotación fiable de cremallera y piñón de aluminio y diseñados para ser de simple efecto (apertura por resorte o cierre por resorte) o de doble efecto para un mayor control. Estos actuadores son duraderos, con una carcasa de aluminio anodizado y una cubierta de resina de acetálico (tamaños 1-6) o aluminio (tamaños 12-130). El rango de temperatura estándar es de -20 °C a 80 °C con un sello NBR, pero está disponible un sello FKM opcional para una temperatura máxima aumentada de 120 °C (tamaños 1-6) o 150 °C (tamaños 12-130). Todas las válvulas tienen una interfaz Namur de 1/4" según la norma VDI/VDE 3845 con roscas G 1/8" o G 1/4". El actuador es adecuado para entornos explosivos gracias a la certificación ATEX (II 2G Ex d C).
