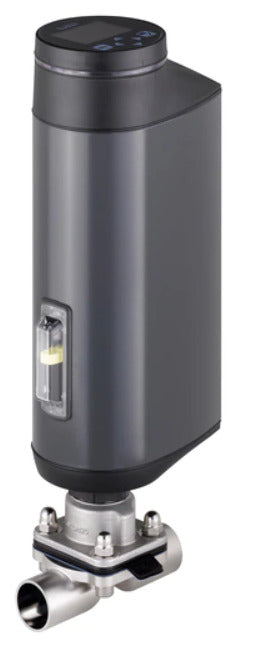

Válvula de diafragma eléctrica Acero Inoxidable Controlador de Posición Extremo Soldado 3/4'' - 3363 - 339012

Esta válvula de diafragma Bürkert de 2/2 vías (tipo 3363) está diseñada para el control de posición. La posición del actuador se controla en función de la posición de consigna, que puede venir dada por una señal analógica o un bus de campo digital. La posición real del actuador se mide mediante un transductor de desplazamiento y se compara con el punto de consigna. Si hay una diferencia entre los dos valores, el accionamiento del motor eléctrico se ajusta para corregir la posición.

Esta válvula tiene puertos de 3/4 de pulgada en los extremos soldados. La válvula tiene una carcasa de acero inoxidable con un diafragma de PTFE/EPDM. La posición actual de la válvula se bloquea al perder la alimentación.

Para temperaturas del medio de -10 a 130°C (14 a 266°F) a una presión de 0 a 10 bar (0 a 140 psi). La válvula tiene un valor Kv de 6,5 m3/h (valor Cv de 7,5 gpm). La carcasa de acero inoxidable es duradera, adecuada para medios corrosivos y entornos difíciles. Consulte nuestra tabla de resistencia química para verificar la compatibilidad de la carcasa y las juntas con el medio. Con su husillo de recirculación de bolas, el actuador eléctrico es apto para su uso en entornos higiénicos y agresivos. La carcasa tiene un diseño sin espacios muertos. Un anillo luminoso LED de 360° indica la posición. La protección IP65/IP67 proporciona protección contra salpicaduras. El actuador eléctrico de alta velocidad de 24 V CC mueve la válvula de diafragma con husillo de bolas hasta la posición final deseada. La válvula tarda 1,4 s en pasar de la posición totalmente abierta a la totalmente cerrada. El actuador utiliza un protocolo de comunicaciones büs.

Pros

• La fuerza motriz ajustable protege el diafragma y prolonga la vida útil
• Funciones de diagnóstico posibles gracias a la conexión de bus de campo
• La alta protección IP65/67 garantiza una adecuada protección contra salpicaduras

Serie

Las válvulas de diafragma de control externo tipo 3363 de Bürkert están compuestas por un actuador lineal de control eléctrico (posicionador), un diafragma y una carcasa de válvula de dos vías. El husillo de recirculación de bolas permite al actuador eléctrico trabajar en entornos limpios o agresivos. Las carcasas de las válvulas están diseñadas para permitir caudales elevados y aplicaciones versátiles sin espacios muertos. La posición se visualiza mediante un anillo luminoso LED que cubre 360°. El actuador dispone de una función para ajustar la fuerza de accionamiento y proteger el diafragma. El actuador es a prueba de salpicaduras con una alta protección IP65/IP67. Los actuadores eléctricos mueven las válvulas de diafragma con husillos de bolas a altas velocidades de hasta 6 mm/s. Algunas de las válvulas del tipo 3363 son aptas para aplicaciones con alimentos, oxígeno y tienen certificados ATEX, IECEx y UL a prueba de explosiones.
