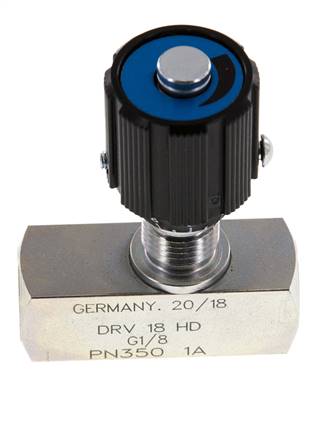

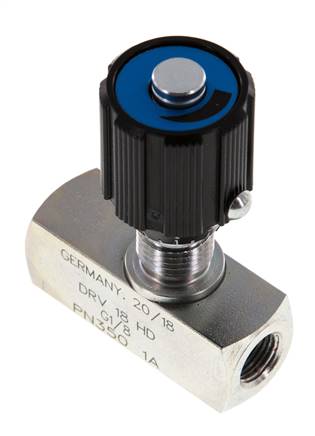

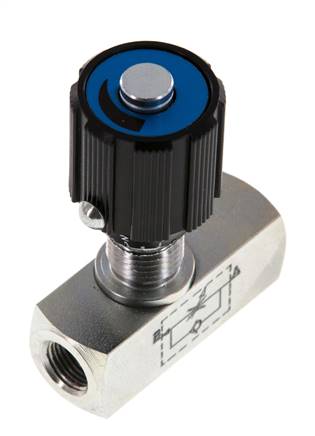

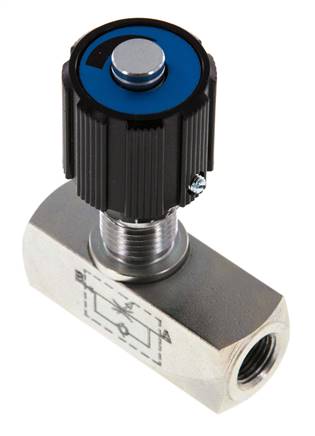

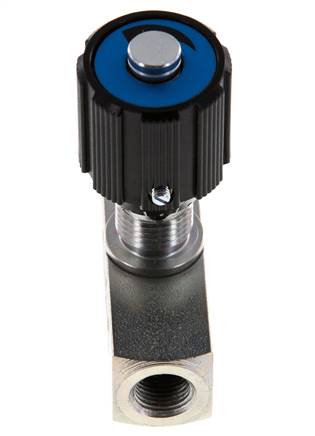

Válvula de estrangulación con antirretorno hidráulica G1/8'' 350bar máx. 20l/min
Válvula de estrangulación con antirretorno hidráulica, G1/8 BSPP, cuerpo de acero galvanizado, hasta 350 bar. Controla la velocidad de cilindros y motores hidráulicos estrangulando el caudal de aceite en un sentido, mientras que el caudal de retorno pasa libremente por la válvula antirretorno integrada. Caudal práctico 10 l/min, máximo 20 l/min. Mando de ajuste de poliamida y juntas de NBR, para hidráulica con aceite mineral de -20 a +80 °C.
- Precio normal
- €101,65
- Precio normal
- €84,01
Descripción

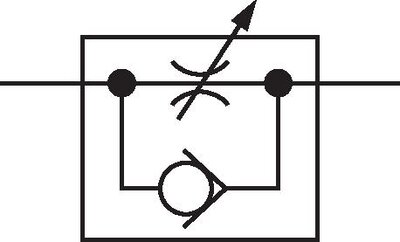

Gire el mando de ajuste para reducir o ampliar la sección de paso y ajustar la velocidad a la que se mueve un cilindro o un motor. El caudal de A a B se estrangula. El caudal de B a A no pasa por la estrangulación, sino por la válvula antirretorno (25 l/min con una caída de presión de 5 bar), de modo que la carrera de retorno no se ralentiza. Las conexiones A y B están marcadas en el cuerpo. Seleccione el tamaño según el caudal práctico de 10 l/min, no según el máximo de 20 l/min. Para más caudal, elija la válvula G1/4 (15 l/min). Para el montaje a través de un panel de control, utilice el kit de montaje en panel adecuado para las válvulas G1/8, que se pide por separado.
Ventajas:
- Retorno libre a través de la válvula antirretorno integrada
- Se ajusta a mano con el mando de ajuste, sin necesidad de herramientas

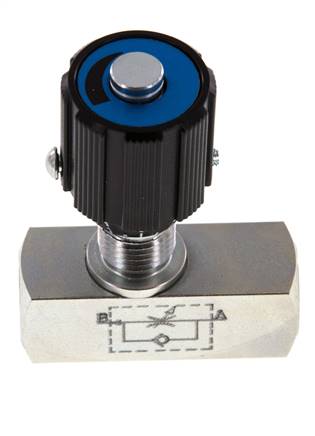

- Sentido del flujo marcado en el cuerpo
- Montaje en panel posible con el kit de montaje adecuado
Desventajas:
- Estrangula solo un sentido: para estrangular en ambos sentidos, elija la válvula de estrangulación
- No compensada en presión: la velocidad ajustada cambia cuando cambia la presión de la carga
Serie:
Válvulas de estrangulación con antirretorno hidráulicas para ajustar la velocidad de cilindros y motores hidráulicos en un sentido, con retorno libre a través de una válvula antirretorno integrada. La gama incluye conexiones hembra BSPP G1/8, G1/4, G3/8, G1/2, G3/4 y G1, con caudales prácticos de 10 a 150 l/min, caudales máximos de 20 a 300 l/min y caudales de retorno libre de 25 a 270 l/min con una caída de presión de 5 bar. Todas las válvulas tienen un cuerpo de acero galvanizado, un mando de ajuste de poliamida y juntas de NBR, y están dimensionadas para 350 bar con fluidos hidráulicos de aceite mineral de -20 a +80 °C. Para estrangular en ambos sentidos, los mismos tamaños están disponibles como válvulas de estrangulación sin antirretorno. Cuatro kits de montaje en panel, cada uno para uno o dos tamaños de válvula, permiten la instalación a través de un panel de control para que el mando de ajuste quede en la parte frontal. Las válvulas de estrangulación con antirretorno también se conocen como válvulas reguladoras de caudal unidireccionales o restrictores unidireccionales.
