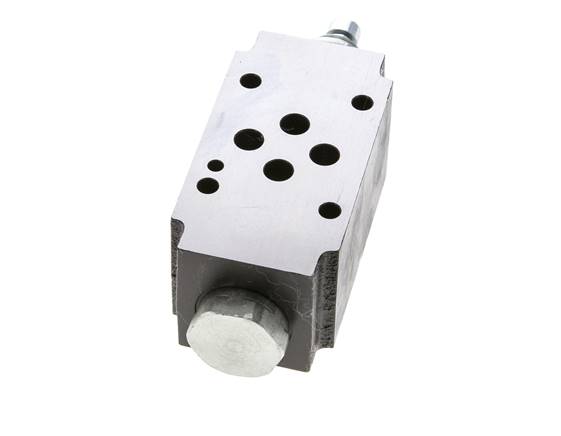

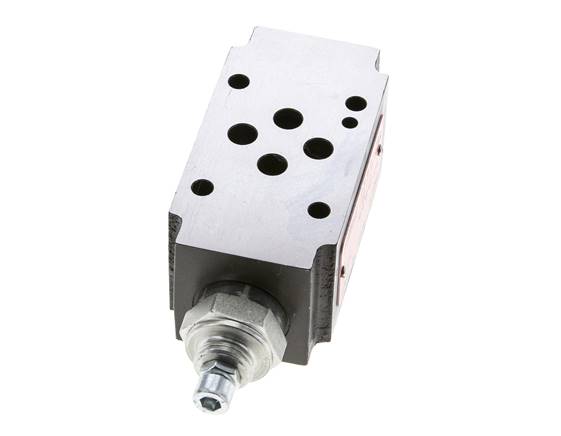

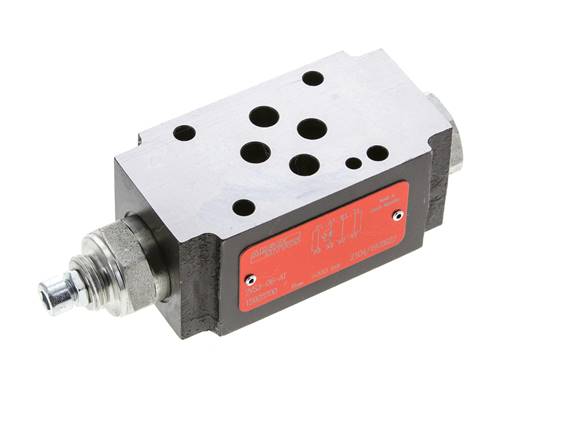

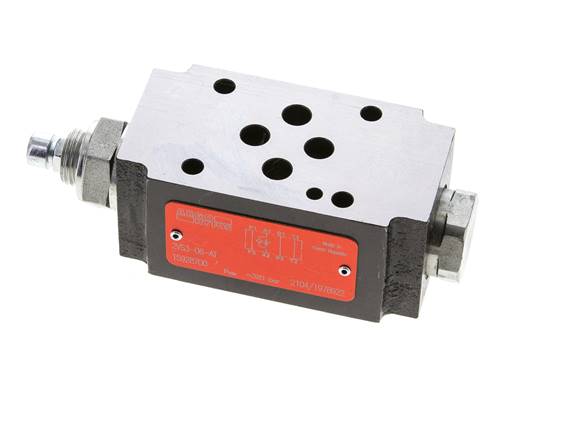

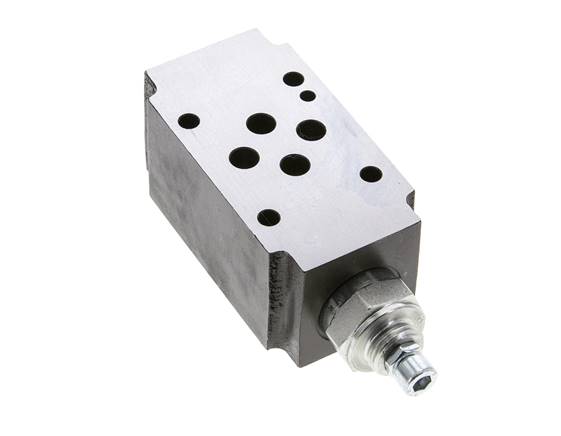

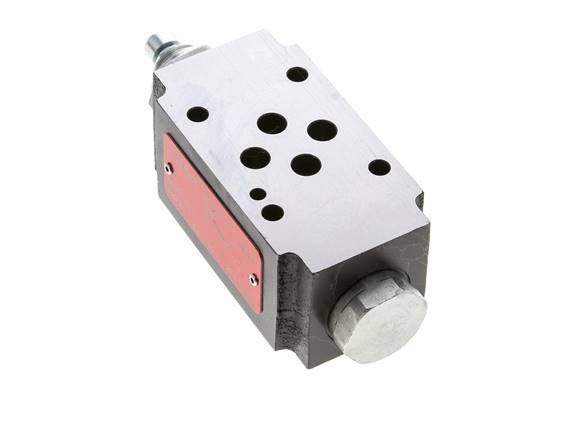

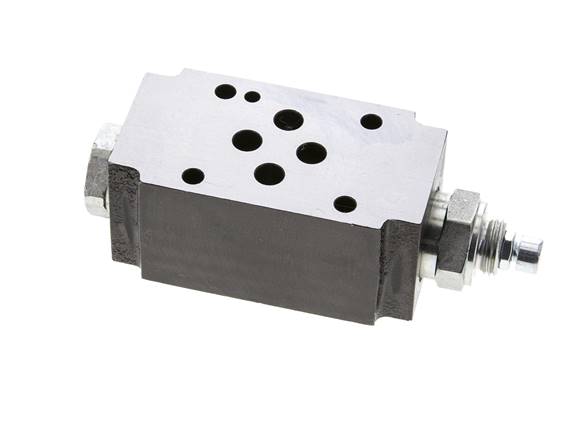

Válvula de estrangulación con antirretorno sándwich NG6 (D03) A

Utilícela para ajustar la velocidad de un cilindro o de un motor en el lado A. El caudal en el otro sentido pasa libremente por la válvula antirretorno. Montada para estrangulación en la salida, estrangula el caudal de retorno y mantiene el actuador bajo control incluso cuando la carga tira de él. Dé la vuelta a la placa para la estrangulación en la entrada. Presión de trabajo de hasta 320 bar. Se suministra con sus juntas, pero sin tornillos de fijación. Fije la pila con cuatro tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.

Ventajas:

• Ajusta la velocidad del movimiento en el lado A
• Estrangulación en la entrada o en la salida: dé la vuelta a la placa para cambiar el sentido de estrangulación
• Superficie de conexión estándar NG6 / D03, se apila entre la válvula y la placa base

Desventajas:

• Se suministra sin tornillos de fijación
• Estrangula una sola línea - para ambos sentidos, elija la versión A & B
• No compensada en presión: la velocidad ajustada cambia cuando cambia la presión de la carga

Serie:

Válvulas de estrangulación con antirretorno sándwich Tameson NG6 para pilas de válvulas NG6 / D03 (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Montadas entre la válvula direccional y la placa base, ajustan la velocidad de un cilindro o de un motor mediante una estrangulación regulable, mientras que una válvula antirretorno deja pasar libremente el caudal en el otro sentido. Según el sentido de montaje, estrangulan el caudal hacia el actuador (estrangulación en la entrada) o desde él (estrangulación en la salida). Versiones con estrangulación en la línea A, en la línea B o en ambas líneas. Cuerpo de fundición dúctil, componentes internos de acero y juntas de NBR, para fluidos hidráulicos de aceite mineral de 20 a 400 mm²/s de -30 a +80 °C. Presión de trabajo de hasta 320 bar, caudal de hasta aproximadamente 60 l/min, con hasta 40 l/min recomendados. Las válvulas se suministran con juntas, sin tornillos de fijación; la pila se fija con tornillos de cabeza cilíndrica con hexágono interior M5 de clase de resistencia 12.9.
