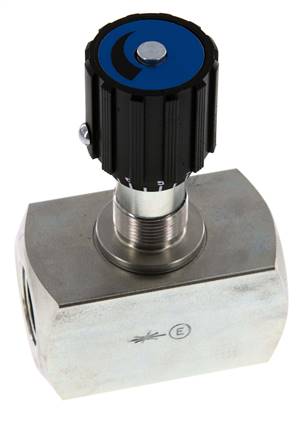

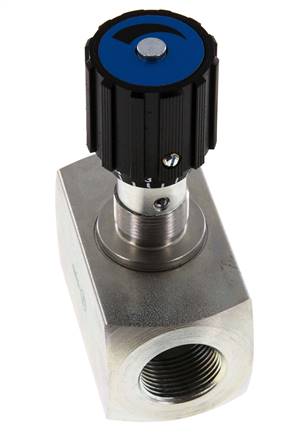

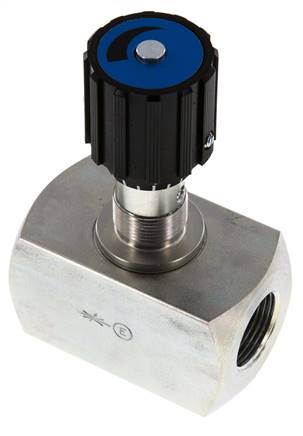

Válvula de estrangulación hidráulica G1'' 350bar máx. 400l/min

Gire el mando para estrechar o ensanchar la sección de paso y ajustar la velocidad a la que se mueve un cilindro o un motor. No hay válvula antirretorno, por lo que el caudal se estrangula en ambos sentidos: la carrera de retorno se ralentiza tanto como la carrera de trabajo. Para estrangular un solo sentido y dejar pasar libremente el caudal de retorno, elija la válvula de estrangulación con antirretorno. Seleccione el tamaño según el caudal práctico de 150 l/min, no según el máximo de 400 l/min. Este es el tamaño más grande de la gama. Para el montaje a través de un panel de control, utilice el kit de montaje en panel adecuado para las válvulas G1, que se pide por separado.

Ventajas:

• Se ajusta a mano con el mando de ajuste, sin necesidad de herramientas
• Estrangula por igual en ambos sentidos del caudal
• Montaje en panel posible con el kit de montaje adecuado

Desventajas:

• Sin válvula antirretorno, el caudal de retorno también se estrangula - para un retorno libre, elija la válvula de estrangulación con antirretorno
• No compensada en presión: la velocidad ajustada cambia cuando cambia la presión de la carga

Serie:

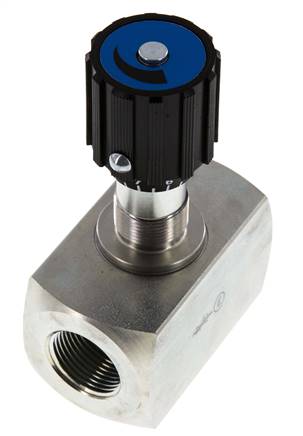

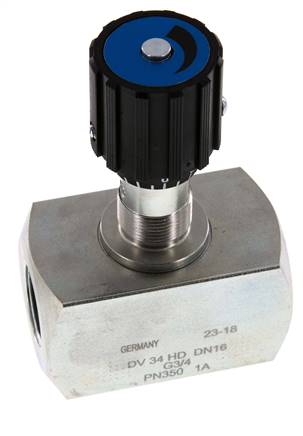

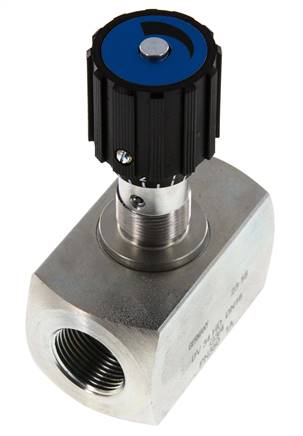

Válvulas de estrangulación hidráulicas para ajustar la velocidad de cilindros y motores hidráulicos mediante una restricción regulable de la sección de paso. La gama incluye conexiones hembra BSPP G1/8, G1/4, G3/8, G1/2, G3/4 y G1, con caudales prácticos de 10 a 150 l/min y caudales máximos de 14 a 400 l/min. Todas las válvulas tienen un cuerpo de acero galvanizado, un mando de ajuste de poliamida y juntas de NBR, y están previstas para 350 bar con fluidos hidráulicos de aceite mineral de -20 a +80 °C. Estrangulan en ambos sentidos. Para una estrangulación en un solo sentido con retorno libre, los mismos tamaños están disponibles como válvulas de estrangulación con antirretorno. Cuatro juegos de montaje en panel, cada uno para uno o dos tamaños de válvula, permiten la instalación a través de un panel de control para que el mando quede en la parte frontal. Las válvulas de estrangulación también se conocen como válvulas de aguja, restrictores de caudal o válvulas reguladoras de caudal.
