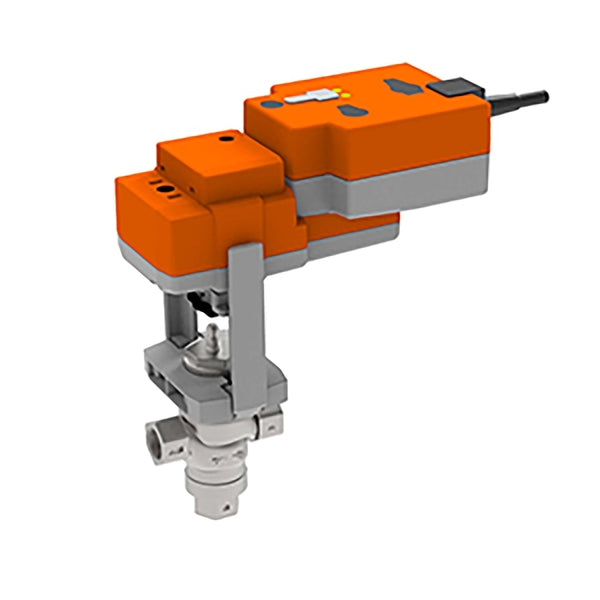

Belimo Válvula de Globo de 3 Vías Rp3/4 Carrera de 10mm Kvs6.3 230VAC a Prueba de Fallos 150s 3 Puntos 1000N IP54 H320S-K/NVK24A-3-TPC

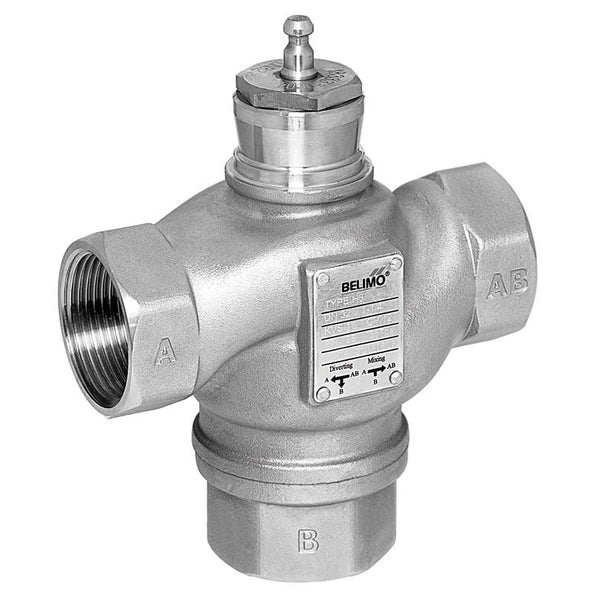

Esta es una válvula de globo Belimo de 3 vías con una carcasa de acero inoxidable y un sellado de PTFE/FFKM. El diámetro de la perforación de la válvula es DN 20 y el tamaño del puerto es Rp 3/4 pulgadas con rosca hembra. El cono de la válvula presenta una característica equipercentual según VDI/VDE 2173, optimizada dentro de su rango de apertura. La diferencia de presión máxima es de 8 bar (116 psi). La válvula puede funcionar entre 0 y 130 °C (32 a 266 °F). El valor Kv de la válvula es de 6.3 m3/h, equivalente a un valor Cv de 7.29 gpm. La longitud de carrera de la válvula es de 10 mm. El actuador requiere una tensión de alimentación de 24 V CA. El actuador cuenta con un control de tres puntos (abrir-cerrar). El actuador abre/cierra la válvula en 150 segundos. El actuador tiene una clasificación IP54. El actuador está equipado con una función fail-safe (NC/NO) que garantiza un funcionamiento seguro en caso de fallo de alimentación.

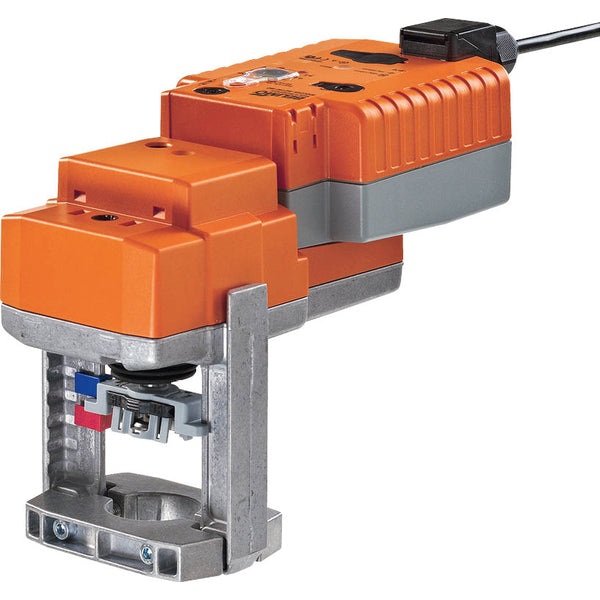

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. Es posible la anulación manual con un botón pulsador, que desacopla el tren de engranajes mientras se mantiene presionado o bloqueado. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera que se extiende al girar en sentido horario. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste por forma y se puede girar 360° en el cuello de la válvula. El actuador mueve la válvula a la posición de funcionamiento deseada al mismo tiempo que se cargan los condensadores integrados. Si se interrumpe el suministro de energía, la válvula se desplaza a la posición de fail-safe elegida utilizando la energía eléctrica almacenada. La configuración predeterminada de fábrica retrae el vástago del actuador. Los actuadores de condensador requieren un período de pre-carga para llevar los condensadores a un nivel de voltaje utilizable. Esto garantiza que, en caso de fallo de alimentación, el actuador pueda moverse desde su posición actual a la posición de fail-safe en cualquier momento. La posición de fail-safe del botón rotativo permite ajustar la posición de fail-safe preferida. El rango de ajuste se basa en la altura máxima de carrera del actuador. En caso de fallo de alimentación, el actuador se desplaza a la posición de fail-safe elegida teniendo en cuenta un tiempo de puenteo preestablecido de 2 segundos. Después de la entrega de fábrica, el actuador está completamente descargado y requiere aproximadamente 20 segundos de pre-carga antes de la configuración inicial para alcanzar el nivel de voltaje necesario en los condensadores.

Pros:

• Adecuado para medios agresivos y altas temperaturas gracias a los materiales de alta calidad
• El actuador está equipado con una función fail-safe
• Característica de flujo de porcentaje igual, la derivación tiene una característica lineal
