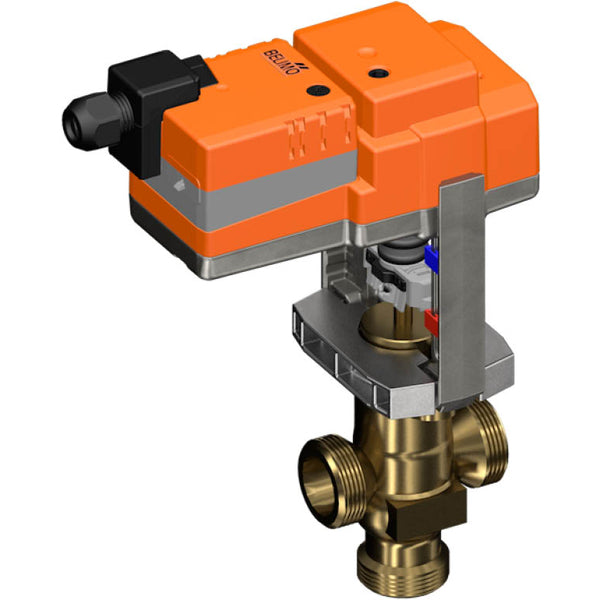

Belimo Válvula de Globo de 3 Vías 15mm G1-1/8 Kvs0.63 24VAC/DC 35s 0-10V 500N IP54 H511B/LVC24A-SZ-TPC

Esta es una válvula de globo de 3 vías con una carcasa de bronce sin tratar y un sellado de EPDM. El diámetro de la perforación de la válvula es DN 15 y el tamaño del puerto es G 1 1/8 pulgadas con rosca macho. El perfil del cono de la válvula determina la característica de flujo de porcentaje igual. La diferencia de presión máxima es de 4 bar (58 psi). La válvula puede funcionar entre 5 y 120 °C (41 a 248 °F). El valor Kv de la válvula es de 0.63 m3/h, equivalente a un valor Cv de 0.73 gpm. La longitud de carrera de la válvula es de 15 mm. El actuador requiere una tensión de alimentación de 24 V CA/CC. El actuador utiliza un tipo de control de 0-10 V y proporciona retroalimentación de posición, lo que permite un control preciso de sus movimientos y una monitorización precisa de su posición dentro del rango de voltaje especificado. El actuador abre/cierra la válvula en 35 segundos. El actuador tiene una clasificación IP54.

El actuador, equipado con protección contra sobrecargas, no necesita interruptores de límite y se detendrá automáticamente cuando se alcance el tope final. La anulación manual es posible con un botón pulsador, que desacopla el tren de engranajes mientras se presiona o bloquea el botón. La carrera se puede ajustar utilizando una llave Allen de 4 mm insertada en la parte superior del actuador, con el eje de carrera extendiéndose al girar en el sentido de las agujas del reloj. El actuador se puede montar directamente en la válvula de globo utilizando mordazas de sujeción huecas de ajuste de forma y se puede girar 360° en el cuello de la válvula. El actuador se puede controlar con una señal de control estándar de 0-10 V y se mueve a la posición dictada por la señal de control. La medición de voltaje se utiliza tanto para mostrar visualmente la posición de la válvula dentro del rango del 0.5% al 100% como para proporcionar una señal de control para otros actuadores. La configuración de fábrica predeterminada retrae el vástago del actuador. Al enviar combinaciones de válvula-actuador, la dirección del movimiento se establece en función del punto de cierre de la válvula. Cuando el actuador está activado, el interruptor de dirección de carrera altera la dirección de funcionamiento durante el funcionamiento normal.

Pros:

• El disco caracterizado integrado garantiza un flujo de porcentaje igual, ideal para circuitos de calefacción
• Este actuador modulante puede posicionar la válvula en cualquier lugar entre 0 y 90 grados con una señal de control de 0-10 V
